В горелках с водяным охлаждением допустимые токи могут быть повышены на 20-30%. Ток можно значительно снизить без нарушения устойчивости дуги, возможна работа при токах 5-10 а, что дает возможность сваривать очень тонкий металл толщиной 0,1-0,2 мм. Для работы на малых токах конец вольфрамового электрода затачивается на острие. Малый нагрев электрода на прямой полярности и хорошая защита от окисления струей аргона ведут к очень малому расходу вольфрама в десятые и даже сотые доли грамма за час работы. Одного вольфрамового стержня хватает на десятки и сотни часов работы. Вольфрамовым электродом можно выполнять все виды сварных соединений во всех пространственных положениях.

Особенно удобно сваривать соединения без присадочного металла за счет оплавления кромок соединяемых частей или с присадочным металлом, заложенным в разделку шва. Сварка с подачей присадочного прутка в дугу менее удобна и занимает обе руки сварщика, заставляя его работать в защитном шлеме (маске).

Вольфрамовым электродом успешно свариваются все марки сталей, углеродистых и легированных, никель и его сплавы, медь и медные сплавы, титан и его сплавы, различные специальные жаропрочные и другие сплавы, начиная от самых малых толщин и до 6-8 мм. Толщины больше 8 мм можно сваривать вольфрамовым электродом, но это нецелесообразно, поскольку другие способы, в первую очередь сварка плавким электродом, дают более высокую производительность и лучшие технико-экономические показатели. Успешно производится наплавка твердых сплавов вольфрамовым электродом.

Сварка вольфрамовым электродом удобно выполняется вручную, для этой цели применяются специальные держатели или аргонодуговые горелки, в которых совмещены подвод тока и аргона в зону сварки. Горелка для ручной сварки металла небольших толщин (от 1 до 4 мм) на сварочный ток до 150 а без водяного охлаждения. Ввиду очень спокойного и устойчивого горения дуги для ее питания пригодны любые сварочные источники постоянного тока без всяких переделок в них. Применения аргонодуговой сварки вольфрамовым электродом на постоянном токе прямой полярности обширны. Этот способ пригоден для всех металлов и сплавов, за исключением легких алюминиевых и магниевых сплавов и некоторых других, особенно легкоокисляющихся, требующих применения специальных флюсов при сварке на прямой полярности.

Скорость сварки в большой мере зависит от квалификации сварщика; с повышением скорости сварки возрастает необходимый сварочный ток и минимально необходимый расход аргона, поэтому режимы сварки могут меняться в широких пределах. Кромки металла перед сваркой должны быть хорошо очищены, аргон защищает металл от окисления, но он не восстанавливает окислов, имевшихся до сварки.

Некоторые затруднения может представлять сварка обычной малоуглеродистой стали. Если это спокойная сталь хорошо раскисленная при изготовлении и имеющая некоторый избыток кремния, то она хорошо сваривается в аргоне, если же сталь плохо раскислена, является кипящей по способу изготовления, содержит очень мало кремния, то при расплавлении дугой сталь кипит за счет содержащегося в ней кислорода и дает пористый наплавленный металл. В этом случае необходимо дополнительно раскислять ванну, применяя присадочный металл с избытком раскислителей или добавляя водород, метан и другие газы к аргону.

Если изменить полярность в дуге и дать плюс на вольфрамовый электрод, то свойства такой дуги обратной полярности резко меняются. Вольфрамовый электрод сильно разогревается, расплавление основного металла уменьшается, дуга становится неустойчивой и часто самопроизвольно перемещается по поверхности металла.

Для возможности работы на обратной полярности применяют источники тока с повышенным напряжением (до 120-140 в) и высокочастотные осцилляторы, облегчающие зажигание дуги и повышающие ее устойчивость. Дуга обратной полярности в аргоне обладает весьма ценным свойством: на поверхности основного металла в зоне катодного пятна под действием бомбардировки положительными ионами и вследствие процесса катодного распыления поверхность металла совершенно очищается от пленки окислов и других поверхностных загрязнений. Это дает возможность сваривать алюминий и магний и их сплавы без применения каких-либо флюсов, что является крупным техническим преимуществом аргонодуговой сварки.

Алюминий и легкие алюминиевые и магниевые сплавы являются ныне главной областью применения аргонодуговой сварки, здесь она вытесняет все другие способы сварки, особенно в производстве ответственных конструкций, например в самолетостроении.

Для сварки алюминиевых и магниевых сплавов на постоянном токе необходимо пользоваться обратной полярностью в дуге, давая плюс на вольфрамовый электрод, но при этом дуга горит очень неустойчиво, наблюдается недостаточное расплавление основного металла и значительный расход дорогого вольфрама. Поэтому практически обычно не применяют сварку постоянным током обратной полярности, а пользуются переменным током обычной частоты (50 пер/сек). За полупериод, когда на вольфраме плюс происходит очистка поверхности металла, а за следующий полупериод, когда на вольфраме минус, происходит усиление расплавления основного металла и ослабление нагрева вольфрамового электрода.

Опыт показывает, что на переменном токе происходит достаточная очистка поверхности металла, и сварка алюминия, алюминиевых и магниевых сплавов может производиться без флюсов. Дуга с вольфрамовым электродом вследствие резкого различия в свойствах электродов обладает значительным выпрямляющим действием, и кривая тока несимметрична. В полупериоде, когда на вольфраме минус, ток больше, а когда на вольфраме плюс, ток меньше. Лучшие результаты дает симметричный переменный ток без постоянной составляющей.

Улучшение формы кривой переменного тока может быть достигнуто различными способами: повышением напряжения сварочного трансформатора до 120-180 в, применением балластных реостатов, включаемых последовательно с дугой, последовательным включением в сварочную цепь источника постоянного тока. Для облегчения зажигания и повышения устойчивости дуги, как правило, применяются высокочастотные осцилляторы.

Вольфрамовым электродом может производиться соединение точками или электрозаклепками со сквозным проплавлением верхнего присоединяемого элемента. Для этой цели применяются полуавтоматы-пистолеты, сходные по устройству с пистолетами для приварки шпилек. Сварка вольфрамовым электродом легко может быть механизирована.

Сварка, выполняемая в среде защитного газа (гелия или аргона), требует наличия вольфрамовых электродов, которые относятся к категории неплавящихся. За счет своей тугоплавкости вольфрамовый электрод выдерживает большие температуры и длительный беспрерывный срок работы. В настоящее время этот сварочный материал имеет достаточно обширную классификацию, где присутствует довольно большое количество типов, разделенных по маркам.

Маркировка и характеристики вольфрамовых электродов

Маркировка вольфрамовых электродов оговорена международными стандартами. Поэтому их легко выбрать по необходимому назначению в любой стране, в какой бы вы не находились. Именно маркировка отражает и тип выбранного электрода, и его химический состав.

Маркировка начинается с буквы «W», которая обозначает сам вольфрам. В чистом виде металл в изделии присутствует, но характеристики такого электрода не очень высокие, потому что это слишком тугоплавкий элемент. Улучшить сварные качества ему помогают легирующие добавки.

• Пруток из чистого вольфрама обозначается «WP». Наконечник прутка зеленого цвета. Можно говорить, что относится он к категории вольфрамовых электродов для сварки алюминия и меди переменным током. Содержание вольфрама в сплаве – не менее 99,5%. Недостаток – ограничения в тепловой нагрузке. Поэтому заточка вольфрамового электрода (его окончания) «WP» производится в виде шарика.
• «C» - это оксид церия. Пруток с серым наконечником. Именно эта добавка позволяет использовать электрод при работе с любым видом тока (постоянным или переменным), поддерживает стабильную дугу даже при небольшом токе. Содержание – 2%. Кстати, церий единственный нерадиоактивный материал из серии редкоземельных металлов.

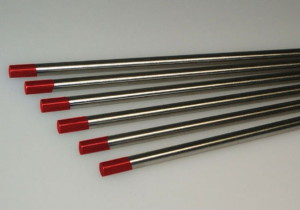

• «Т» - диоксид тория. Пруток с красным наконечником. Такие электроды используются для сварки цветных металлов, низколегированные и углеродистых сталей, нержавейки. Это часто используемый электрод при проведении сварочных работ аргоновой сваркой. У него есть один минус – радиоактивность тория, поэтому рекомендуется сварку проводить в открытых зонах и в хорошо вентилируемых помещениях. Сварщик должен соблюдать меры безопасности. Отметим, что торированные вольфрамовые электроды для аргонодуговой сварки хорошо держат свою форму при самых высоких токах. С такими нагрузками не справляется даже «WP» марка (чистый вольфрам). Содержание – 2%.
• «Y» - диоксид иттрия. Пруток с темно-синим наконечником. С его помощью обычно варят ответственные конструкции из разных металлов: титан, медь, нержавейка, углеродистые и низколегированные стали. Работа проводится только на постоянном токе (полярность прямая). Иттриевая добавка увеличивает такой показатель, как стабильность катодного пятна на конце самого электрода. Именно это является причиной того, что он может работать в достаточно широких пределах сварочного тока. Содержание – 2%.

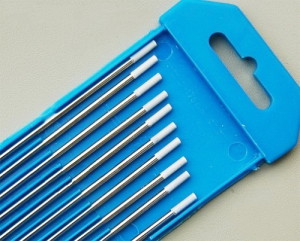

• «Z» - оксид циркония. Пруток с белым наконечником. Используется для аргонной сварки алюминия и меди переменным током. Этот тип электродов обеспечивает очень стабильную дугу. При этом элемент достаточно требователен к чистоте сварочного стыка. Содержание – 0,8%.
• «L» - оксид лантана. Здесь две позиции: WL-15 и WL-20. Первый пруток с золотистым наконечником, второй с синим. Сварка вольфрамовым электродом с добавлением оксида лантана – это возможность использовать как переменный ток, так и постоянный. Приплюсуем сюда легкость запуска дуги (первоначальную и при повторном зажигании), у этого вида самый малый износ конца прутка, стабильная дуга при самых больших показателя тока, низкая склонность к прожогам, несущая способность в два раза выше, чем у чистого вольфрамового прутка. Содержание оксида лантана в WL-15 – 1,5% и в WL-20 – 2%.

Классификация по цифровой маркировке следующая. Первые после букв цифры обозначают содержание в сплаве легирующих добавок. Вторая группа цифр, отделенная от первых дефисом, это длина вольфрамового прутка. Самый распространенный размер – 175 мм. Но на рынке можно встретить и 50-миллимтровую длину, 75 и 150. К примеру, WL-15-75 – это электрод с оксидом лантана, в котором содержится 1,5% добавки. Длина прутка – 75 мм. Его наконечник – золотистый.

Способы заточки вольфрамовых электродов

Заточка вольфрамовых электродов – наиважнейшая составляющая правильно проведенного сварочного процесса. Поэтому все сварщики, занимающиеся сваркой в среде аргона, очень тщательно проводят эту операцию. Именно от формы наконечника зависит, как правильно будет распределяться энергия, передаваемая от электрода двум свариваемым металлам, каково будет давление дуги. А от этих двух параметров уже будет зависеть форма и размеры зоны проплавки шва, а соответственно его ширина и глубина.

Внимание! Параметры и форма заточки выбирается от вида используемого электрода и от параметров двух свариваемых металлических заготовок.

• Рабочий конец электродов марки WP, WL – это сфера (шарик).
• На WT также делают выпуклость, но небольшого радиуса. Скорее, просто обозначают скругленность электрода.
• Остальные виды затачиваются под конус.

Когда варится алюминиевый стык, на электроде сфера образуется сама. Поэтому, проводя сварку алюминия, нет необходимости проводить заточку электрода.

Какие ошибки заточки к чему могут привести.

• Ширина заточки сильно отличается от нормы, то есть, может быть очень широкой или очень узкой. В этом случае вероятность непроплавления шва сильно увеличивается.
• Если проведена несимметричная заточка, то это гарантия отклонения сварочной дуги в одну из сторон.
• Угол заточки слишком острый – снижается срок эксплуатации электрода.
• Угол заточки слишком тупой – уменьшается глубина проплавки шва.
• Риски, оставленные от абразивного инструмента, расположены не вдоль оси прутка. Получите такой эффект, как блуждание дуги. То есть, нарушается стабильное и равномерное горение сварной дуги.

Кстати, существует простая формула, определяющая длину затачиваемого участка. Она равна диаметру прутка, умноженного на постоянный коэффициент – 2,5. Существует и таблица, в которой обозначается соотношение диаметра электродов с длиною затачиваемого конца.

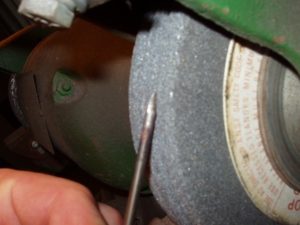

Точить конец вольфрамового прутка надо поперек, как карандаш. Можно точить на электрическом наждаке или на болгарке. Чтобы добиться равномерного снятия металла по всей зоне заточки, можно закрепить пруток в патроне дрели. И вращать его на малых оборотах электроинструмента.

В настоящее время производители специального электрического оборудования предлагают станок для заточки неплавящихся вольфрамовых электродов. Удобный и точный вариант сделать заточку качественной. В состав станка входит:

• Алмазный диск.
• Фильтр для сбора пыли.
• Настройка оборотов рабочего вала.
• Настройка угла заточки. Этот параметр варьируется в пределах 15-180°.

Исследования, найти оптимальный угол заточки, проводятся постоянно. В одном НИИ был проведен тест, где электрод из вольфрама марки WL проверялся на качество сварного шва путем его заточки под разные углы. Были выбраны сразу несколько угловых размеров: от 17 до 60°.

Были определены точные параметры сварочного процесса:

• Сваривались два металлических листа из коррозионностойкой стали толщиною 4 мм.
• Ток сварки – 120 ампер.
• Скорость – 10 м/ч.
• Положение сварки – нижнее.
• Расход инертного газа – 6 л/мин.

Результаты эксперимента таковы. Идеальный шов получился, когда использовался пруток с углом заточки в 30°. При угле в 17° форма шва была конусной. При этом сам процесс сварки проходил нестабильно. Ресурс электрода резки уменьшался. При больших углах заточки менялась и картина сварного процесса. При 60° увеличивалась ширина шва, но уменьшалась его глубина. И хотя сам процесс сварки стабилизировался, назвать его высококачественным нельзя.

Как видите, угол заточки играет важную роль в сварочном процессе. И неважно, используются электроды по нержавейке, стали или меди. При любых вариантах нужно правильно заточить пруток, ведь последствия могут быть крайне отрицательными. Описание прутков по цветам и химическим характеристикам помогает правильно сделать выбор, а заодно и выбрать форму заточки.

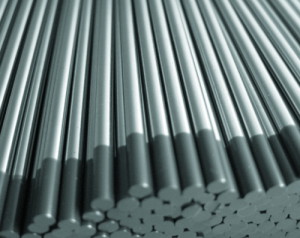

Электроды вольфрамовые представляют собой неплавящиеся стержни для выполнения аргонодуговой сварки. Они используются также в некоторых операциях наплавки, плазменной резки металлов, напыления.

1 Описание марок вольфрамовых стержней по ГОСТ 23949–80

Описываемые сварочные изделия изготавливаются из вольфрама в чистом виде, а также из вольфрама и разных добавок, которые способны активировать процесс сварки. Государственный стандарт 23949 говорит о следующих марках вольфрамовых электродов для аргонодуговой сварки:

• ЭВТ-15;
• ЭВИ (1, 2 и 3).

Массовая доля чистого вольфрама в указанных электродах составляет от 99,91 до 99,95 %. Различных примесей (в частности, молибдена, кремния, железа, алюминия, кальция и никеля) в них не может быть больше 0,05–0,11 %. В марках ЭВИ-2 и ЭВИ-3 допускается наличие до 0,01 % тантала, в ЭВТ-15 – 1,5–2 % двуокиси тория, в ЭВЛ – 1,1–1,4 % окиси лантана. В изделиях марок ЭВИ, кроме того, имеется от 1,5 до 3,5 % окиси иттрия.

Электроды вольфрамовые всех видов за счет высокой (порядка 5800 градусов) температуры кипения вольфрама и его повышенной (почти 3000 градусов) тугоплавкости характеризуются очень малым расходом во время осуществления сварки.

На один метр шва тратятся сотые части грамма материала. А добавка циркония, лантана, церия, тория придает стержням из вольфрама по-настоящему уникальные эксплуатационные параметры.

Готовые электроды на своей поверхности не должны содержать загрязнений и каких-либо включений, окислов, расслоений, следов смазочных технологических материалов, трещин и раковин. В процессе приемки сварочных стержней их поверхность осматривается визуально. В некоторых случаях допускается использование мерительных приспособлений и специальных оптических средств.

2 Международная цветовая маркировка вольфрамовых сварочных стержней

Выбор конкретной марки электрода из вольфрама достаточно прост, они все обозначаются тем или иным цветом. Так, например, один из концов изделий из чистого вольфрама обозначается зеленым цветом и маркируется в международной практике литерами "WP". Такие электроды по мировым стандартам содержат от 99,5 % вольфрама. Они гарантируют идеальную устойчивость электродуги при выполнении сварочной операции на переменном токе.

"Зеленые" стержни – это, прежде всего, вольфрамовые электроды для сварки алюминия, сплавов на базе магния и чистого магния. Специалисты рекомендуют использовать их в тех случаях, когда ведется сварка в атмосфере гелия или аргона на синусоидальном переменном токе. Особенность таких стержней заключается в том, что их рабочий конец изготавливается в форме шарика. Подобная необходимость возникает из-за того, что тепловая нагрузка на изделие имеет ограниченный показатель.

Серым цветом выполняется "WС-20". В их составе присутствует около двух процентов активного редкоземельного церия. Указанная добавка обеспечивает:

• повышение разрешенных величин тока для сварки;
• облегчение розжига дуги;
• улучшение (и весьма существенное) эмиссии сварочного стержня.

"Серые" электроды в профессиональной среде считаются наиболее универсальными. Они позволяют соединять конструкции почти из всех известных в наши дни металлических сплавов и марок стали, причем, как на постоянном, так и переменном токе прямой полярности. Отметим, что церий является нерадиоактивным элементом. Кроме того, он причисляется к распространенным металлам редкоземельной группы.

Важный момент – "WС-20" даже при минимальных величинах тока обеспечивает отличную устойчивость сварочной дуги. Именно по этой причине рекомендовано его применение для сварки тонких стальных листов, трубопроводов различного назначения, а также трубных изделий любых диаметров. А вот высокие показатели тока при работе с "WС-20" лучше не выбирать, так как на раскаленном торце стержня может образоваться высокое содержание окисла церия.

Низколегированные и , изделия из меди и титана, а также обычно свариваются на постоянном токе при помощи "красных" стержней (маркировка – "WT-20"). Данные электроды легируются диоксидом тория (до двух процентов) и используются чаще всего.

Стоит отметить, что торий является радиоактивным металлом. Если электроды "WT-20" используются не систематически, а объемы выполняемых работ незначительны, никаких угроз здоровью сварщика не существует. Если же предусматривается их постоянное применение, очень важно позаботиться об эффективной вентиляции сварочной зоны и об обеспечении сварщика защитной амуницией (специальная маска, очки и так далее).

Стержни с красной маркировкой при повышенных показателях сварочного тока практически не меняют своей конфигурации. В зависимости от того, какая задача ставиться перед специалистом, выполняющим сварку, можно изменять угол заточки "WT-20". В целом выбор "красного" электрода полностью обоснован при выполнении сварочной операции на постоянном токе. В подобных случаях он в разы более эффективен, нежели стержень из чистого вольфрама.

При сварке магния и деталей из алюминия на переменном токе обычно используют "белые" электроды "WZ-8" с оксидом циркония не более 0,8 процентов. Такие стержни имеют уникальную по своей стабильности дугу, они абсолютно не загрязняют сварочную ванну. Их рабочий конец выполнен в сферической форме. Разрешенная нагрузка тока на "WZ-8" немного больше, нежели на ториевые, лантановые и цериевые изделия для сварки.

Очень ответственные конструкции из титана, медных сплавов, антикоррозионных и низкоуглеродистых сплавов чаще всего свариваются стержнями "WY-20", которые маркируются темно-синим цветом и содержат в качестве легирующего соединения диоксид иттрия (около двух процентов). Эти электроды характеризуются высокой устойчивостью катодного пятна, за счет чего дуга становится стабильной при самых разных величинах сварочного тока. На сегодняшний день "WY-20" признается самым стойким изделием из ряда электродов неплавящегося типа.

Также существуют сварочные стержни "WL-20" и "WL-15". Первые содержат оксид лантана в количестве порядка двух процентов (маркируются синим цветом), вторые содержат не более полутора процентов указанного оксида и обозначаются золотистым цветом. Их называют лантановыми электродами.

Данные изделия гарантируют малый уровень загрязнения сварного соединения и считаются весьма долговечными. А первоначальная заточка вольфрамовых электродов с оксидом лантана сохраняется длительное время, поэтому "WL" часто применяются для сварки "нержавейки" и обычных сталей на прямом по полярности постоянном токе.

Лантановые стержни имеют высокий несущий потенциал (он почти в два раза больше, чем потенциал стандартного изделия, изготовленного из чистого вольфрама), малую склонность к прожогам, простой розжиг дуги. Кроме того, "WL-20" и "WL-15" гарантируют минимальный износ рабочего торца сварочного стержня.

Как видим, разновидностей электродов, сделанных из вольфрама и специальных добавок, немало. А это означает, что пользователь может сделать грамотный выбор того стержня, который идеально подойдет для соединения деталей и конструкций из разных марок и видов сталей.

3 Особенности заточки вольфрамовых стержней

Для обработки описываемых в статье изделий для сварки обычно используется специальная машинка для заточки вольфрамовых электродов. Такое устройство располагает мелкозернистыми дисками высокой твердости. Зерно обязательно должно иметь мелкий размер, так как, в противном случае, на торце стержня при его заточке будут формироваться бороздки и небольшие заусенцы. Во избежание загрязнения диска запрещено использовать машинку для обработки каких-либо иных материалов.

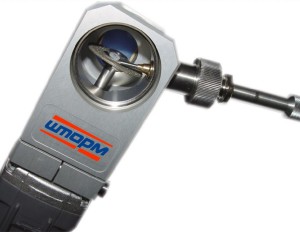

Машинка для заточки вольфрамовых электродов применяется по мере необходимости. Угол заточки и величина притупления сварочного стержня имеют огромное значение для нормального его применения, так как они напрямую воздействует на проплавляющие возможности электродуги. При снижении величины притупления наблюдается повышение глубины проплавления, а также увеличение плотности тока, давления дуги и концентрации теплового потока.

Геометрические параметры и форма столба дуги изменяется при выборе того или иного угла заточки. Столб электродуги будет характеризоваться конической формой при углах от 15 до 75 градусов. А в тех случаях, когда заточка проводится под большим углом, столб будет модифицировать свою форму в цилиндрическую. При использовании переменного тока заточку чаще всего выполняют с округлым торцом. в обработка рекомендована для случаев, когда процесс осуществляется на постоянном токе.

Длина заточки, как правило, составляет 0,5–2 сечения сварочного стержня, она оказывает существенное влияние на ширину и глубину шва. С повышением длины заточки наблюдается уменьшение ширины проплавляемого участка. Если же выбирается небольшая длина, глубина проплавления существенно уменьшается. Об этих особенностях всегда нужно помнить, когда используется машинка для заточки вольфрамовых электродов.

Также хочется добавить, что стабильное горение электродуги после заточки вольфрамовых стержней зависит от:

• притупления на кончике электрода;
• рисок, которые появляются на изделии в процессе заточки.

Величина притупления подбирается таким образом, чтобы она соответствовала показателю тока и сечению сварочного стержня. А риски, размеры коих обязаны быть минимальными, размещают вдоль оси изделия. После выполнения заточки рекомендуется проводить полирование стержня.

• "G-Tech" от известного производителя ESAB : машинки разных моделей с алмазными дисками и системой улавливания пыли в автоматическом режиме, а также вместительными возвратными емкостями. Добавим, что устройствам "G-Tech" не нужна отдельная система вытяжки;
• "ESG Plus" от компании Orbitalum : обработка электродов шести популярных сечений, возможность выполнения четырех разных углов и торцевания острия сварочных стержней;
• "EWM TGM 40230": компактный ручной станок, обеспечивающий достойное качество заточки под углом от 0 до 90 градусов.

Аргонодуговая сварка отличается по технологии от остальных видов соединения металлов. Весь процесс происходит в защитной атмосфере, а плавление металла заготовок обеспечивают вольфрамовые электроды.

В этом материале мы разберем, какими характеристиками должны обладать такие расходники и их разновидности. А также что нужно знать при использовании таких электродов.

Основные характеристики

Вольфрамовые электроды относятся к категории неплавящихся и используются для . Во время сварочного процесса они не расплавляются. Их главная задача - обеспечить работу дуги, с помощью которой и соединяется металл заготовок.

В отличие от покрытых аналогов, вольфрамовые стержни не имеют обмазки, а дополнительный присадочный материал во время сварки подают отдельно в виде прутка. Защита от окисления сварочной ванны обеспечивается за счет подачи газа (аргона, гелия или углекислоты).

Длиной вольфрамовые электроды чаще всего встречаются в 175 миллиметров, но есть стержни и покороче: 50. 75, 150 мм. Диаметр также различный: от 1 мм до 8.

По своему составу такие расходные материалы бывают различными: из чистого вольфрама или с добавками в виде лантана, иттрия, тория, циркония и других элементов.

Легирующие элементы в виде оксидов редкоземельных металлов, которые вносят в состав при изготовлении, добавляют стойкости к плавлению вольфрама и улучшает его качество.

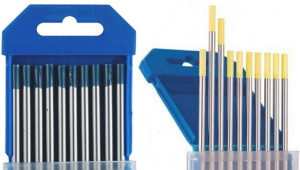

Чтобы можно было отличать различные электроды, принята цветовая и буквенная маркировка разновидностей вольфрамовых стержней.

Маркировки электродов

Зная основные обозначения, которыми маркируют вольфрамовые электроды можно «прочесть» их описание, состав и сферы использования. Существуют следующие типы этих сварочных расходных материалов, которые отличают по цвету. Буквенные обозначения указывают на химический состав и наличие примесей. Характеристики вольфрамовых электродов по маркам следующие:

• «WP»зеленый цвет. Это обозначение стержней, основным составом которых является практически чистый металл. Процентное соотношение добавок составляет всего около 0,5%. Назначение таких электродов - сваривание алюминиевых деталей, а также сплавов этого металла и магния.

На переменном токе с использованием инверторного оборудования электроды из чистого вольфрама обеспечивают стабильную работу дуги. Кончик стержня выполнен в виде шарика, это делается для снижения термических нагрузок на сам расходник.

• «WZ8», цвет белый. Маркировка обозначающая, что в составе электрода есть окиси металла циркония. Такие электроды имеют свойство выдерживать намного большие токовые нагрузки, в отличие от остальных. Используют их для сварки различных цветных металлов: бронзы, магния, алюминия, никеля и их сплавов. Сваривание металлов лучше всего проводить на переменном токе. Заточка окончания стержня также выполнена в виде шарика.
• «WT20», цвет красный. Такие вольфрамовые электроды наиболее распространенные, хотя имеют вредную добавку для здоровья - торий. Это радиоактивный металл и в больших объемах сварочных работ на производстве лучше не использовать расходники с таким составом. При небольшом количестве использование электродов практически безвредно.

Зато свойства, какими обладают ториевые стержни, намного превосходят многие другие аналоги. Их можно использовать для сварки различных видов стали, в том числе и нержавеющей. А также таких довольно тугоплавких металлов, как титан и молибден. Возможно сваривание и медных, никелевых или бронзовых деталей.

Сваривание такими электродами проводят на постоянном токе.

• «WY20», цвет темно-синий. Добавка в виде окиси иттрия позволяет получить стабильное и устойчивое горение электрической дуги на постоянных токах при прямой полярности. Эти электроды применяют для сваривания стали как углеродистой, так и нержавеющей, а также медных и титановых заготовок.

• «WC20», цвет серый. Такие электроды практически универсальные, так как ими можно работать при переменном или постоянном токе. Примесь редкоземельного церия позволяет получить стабильное горение дуги даже при малой мощности оборудования.

Цериевые стержни используют для сварки стали и тонкостенных конструкций из нее, а также орбитальном сваривании труб.

Все дело в движении потока электронов и от формы окончания стержня будет зависеть распределение энергии и давление дуги на поверхность. Это влияет на ширину и глубину проварки металла, а также форму и размеры сварного шва. Поэтому и требуется заточка вольфрамовых электродов до нужной геометрии.

Существуют некоторые правила затачивания стержня для тех или иных условий работы аргонодуговой сваркой, а также в зависимости от марки самого расходника.

Форма заточки в зависимости от марки электрода определяется следующим образом.

• Марки «WP» и«WL» должны иметь кончик в виде шарика (сферы).
• Электроды марок «WT» скругляют, но без большого радиуса, скорее формируется легкая выпуклость.
• Вольфрамовые стержни с маркировкой «WC»,«WY», «WT», и «WZ» затачивают под конус, но в зависимости от применения форма может быть отличимой.

Определить длину, на которую следует затачивать вольфрамовый стержень, очень просто. Для этого нужно диаметр электрода умножить на постоянное значение в 2,5. Например, если используется расходник с диаметром в 2 мм, то заточку проводят на длину в 5 миллиметров.

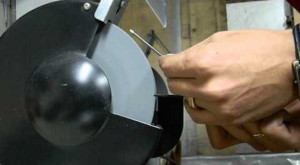

Затачивать кончик стержня можно с использованием точильного круга или болгарки. Удобно проводить этот процесс, зажав вольфрам в патроне электрической дрели, вращая его при низких оборотах. Это позволит равномерно стачивать металл и получить нужную форму.

Однако, кроме геометрии конца электрода, важен и угол, на который он будет заточен. Такой параметр будет зависеть от силы тока, на котором будет проходить сваривание заготовок.

• При сварочных работах на невысоком токе электрод затачивают до значения 10-20 градусов.
• Для сварки металлов на средних токах - 20-30 градусов.
• На большой мощности угол заточки составляет 60-120 градусов.

Угол заточки будет влиять на стабильность и устойчивость горения дуги аргоновой сварки, а также на ресурс работы самого электрода. При показателе менее 20 градусов, вольфрамовый стержень будет изнашиваться быстрее. Если же угол заточки более 90, то в таком случае дуга может быть неустойчивой. Правильно затачивать электрод нужно независимо от вида материала, с которым придется работать.

Допущенные ошибки при заточке стержня приведут к различным последствиям.

• Если допустить неправильную ширину при затачивании, это гарантированно приводит к непроваренному шву. Крепление будет некачественным.
• Нарушение симметрии (неравномерная форма заточки) отклоняет сварочную дугу от нужного направления.
• Острые или слишком тупые углы провоцируют износ расходника или уменьшают глубину провара.
• Глубокие борозды и царапины поперек заточенного кончика приводят к нестабильному горению дуги (так называемое «блуждание»).

При возникновении таких явлений нужно прекратить работу и исправить заточку вольфрама.

А что Вы можете добавить к этому материалу? Поделитесь своим опытом в выборе, применении и затачивании вольфрамовых электродов в комментариях к статье.

Вольфрамовые электроды – это электроды для аргонной сварки электрической дугой. Свое название вольфрамовые электроды для сварки получили от металла в их основе. Он является наиболее тугоплавким металлом, а значит, он гарантирует собственную прочность даже при длительной сварке.

Вольфрамовые электроды современные производители все чаще дополняют содержанием различных окислов (церия, лантана, циркония и прочих). Подобная технология позволяет повысить наиболее важные для сварки характеристики и свойства электродов.

Вольфрамовые электроды: виды и маркировка

В зависимости от присутствия различных веществ и добавок, электроды разделяют на несколько видов:

• WZ-8 – это электроды вольфрамовые для сварки, в которые добавлено 0,8% окисла циркония;
• WT-20 – электроды вольфрамовые для сварки, которые сегодня применяются наиболее часто. При сварке электродами этого вида рекомендуется обеспечить сварщика вентиляцией или защищать его дыхательные пути, так как во время сварки эти электроды выделяют торий;
• WC-20 – электроды вольфрамовые для сварки, легированные оксидом церия (2%). Данный вид электродов применяется для сварки как постоянным, так и переменным током;
• WL-20 и модификация WL-15 – вольфрамовые электроды для сварки, в состав которых входит и оксид лантана;
• WP – маркировка вольфрамовых электродов для сварки, которая означает, что данные электроды содержат не более 0,5% различных примесей.

Типы сварочных работ

Существуют и другие марки вольфрамовых электродов, применяемые для дуговой сварки. В частности, для сварки в среде какого-либо защитного газа (например, аргона).

Вольфрамовые электроды также используются для сварки TIG. Причем, для любых разновидностей этой сварки:

• для ручной;
• для полуавтоматической сварки;
• для автоматической сварки с использованием неплавящегося электрода и пр.
