Сварка низколегированных сталей. Сварка легированных сталей

Большое распространение низколегированные стали получили благодаря тому, что они, имея повышенные механические свойства, дают возможность изготовлять строительные конструкции более экономичными и легкими.

Для изготовления различных конструкций гражданских и промышленных сооружений используются стали марок 15ХСНД, 09Г2С, 10Г2С1, 14Г2, 16ГС и др. Для изготовления арматуры сварных труб и железобетонных конструкций используют стали 25Г2С, 18Г2С, 25ГС и 20ХГ2Ц. Данные стали относятся к группе удовлетворительно свариваемых: содержат легирующих примесей не более 3,0% и углерода не более 0,25%. Необходимо учитывать, что если в стали содержится более 0,25% углерода, возможно образование закалочных структур и даже трещин в области сварного шва. К тому же, выгорание углерода является причиной образования пор в металле шва.

Многослойную сварку необходимо производить каскадным способом. Чтобы предупредить перегрев стали, рекомендуется производить сварку при токах 40…50 А на 1 мм диаметра электрода. Рекомендуется использовать электроды диаметром 4…5 мм. Зимой сварку конструкций из стали 15ГС, 15ХСНД и 14Г2 можно выполнять при температурах не ниже — 10°С. При более низких температурах зону сварки на ширине 100… 120 мм по обе стороны от шва нагревают предварительно до 100…150°С. При температуре —25°С сварка запрещена.

Стали 09Г2С и 10Г2С1 относятся к категории незакаливающихся сталей, они стойки против образования трещин и не склонных к перегреву. Механические свойства сварного шва не уступают показателям основного металла. Листы толщиной до 40 мм сваривают без разделки кромок. В данном случае равнопрочность сварного шва обеспечивается благодаря переходу легирующих элементов из электродной проволоки в металл шва.

Хромокремнемарганцовистые стали (20ХГСА, 25ХГСА.30ХГСА и 35ХГСА) при сварке склонны к образованию трещин и дают закалочные структуры. При этом чем тоньше толщина кромок, тем больше риск закалки металла и образования трещин, особенно в околошовной области. Стали, содержащие ≤0,25% углерода, свариваются лучше, чем стали с большим содержанием углерода.

В процессе сварки более толстых металлов используется многослойная сварка с короткими промежутками времени между наложениями последующих слоев. При сварке кромок различной толщины, сварочный ток выбирается по кромке большей толщины и большая часть зоны дуги направляется на нее. Для устранения закалки и повышения твердости металла шва и околошовной области после сварки рекомендуется изделие нагреть до температуры 650…680°С, выдержать при этой температуре некоторое время в зависимости от толщины металла (1 ч на каждые 25 мм) и охладить в горячей воде или на воздухе.

Сварку низколегированных сталей в защитном газе выполняют при плотностях тока более 80 А/мм2. Сварка в углекислом газе производится на постоянном токе обратной полярности.

Одним из прогрессивных способов считается сварка в углекислом газе с использованием порошковой проволоки.

Газовая сварка отличается значительным подогревом свариваемых кромок, более быстрым выгоранием легирующих примесей, уменьшением коррозионной стойкости. Поэтому качество сварных соединений в данном случае ниже, чем при других вариантах сварки. При газовой сварке пользуются только нормальным пламенем при удельной мощности 100… 130 л/(ч.мм) при правом способе, а при левом способе - 75…100 л/(ч.мм).

Из низколегированных сталей в сварных конструкциях исполь­зуют как простые конструкционные (машиностроительные и строительные), так и теплоустойчивые. Стали указанных групп отличаются не только по эксплуатационным свойствам, но и по чувствительности к процессу сварки.

Характеристика конструкционных сталей и особенности их сварки, Свойства низколегированных сталей в известных пределах регулируют за счет изменения содержания углерода и легирую­щих элементов. С увеличением содержания углерода сваривае­мость стали ухудшается из-за повышения вероятности образо­вания горячих и холодных трещин. Повышение вероятности обра­зования горячих трещин при увеличении содержания углерода обусловлено склонностью углерода к ликвации, а холодных тре­щин – тем, что углерод снижает температуру мартенситного превращения и способствует формированию малопластичного (двойникованного) мартенсита. Объемные изменения (увеличение объема) при превращении аустенита в мартенсит с повышением содержания углерода возрастают. Это приводит к увеличению внутренних напряжений.

В связи с отмеченным в сварных конструкциях применяют в основном низкоуглеродистые низколегированные стали повышен­ной прочности, содержащие до 0,23%С и относящиеся к перлит­ному классу. Они обладают достаточной прочностью и относи­тельно хорошей свариваемостью. Основные легирующие элементы низколегированных сталей - марганец, кремний, хром. В неко­торых сталях имеется никель, ванадий, медь и др. С целью уменьшения роста зерна в околошовной зоне стали, используемые в сварных конструк­циях, как правило, дополнительно раскисляют алюминием или титаном.

Низколегированные стали поставляют в основном в горяче­катаном состоянии или после нормализации.

В последние годы получили применение высокопрочные низко­легированные стали с мартенситной или бейнитной структурой (14Х2ГМР, 14ХМНДФР и др.), которые наряду с высокими механическими свойствами обладают удовлетворительной свари­ваемостью. Сочетание подобных свойств достигается за счет комп­лексного многокомпонентного легирования стали при малом содержании углерода. Малое содержание углерода обеспечивает при охлаждении аустенита в зависимости от скорости его охлаждения получение металла со структурой реечного мартенсита или бейнита.

Реечный (или дислокационный) низкоуглеродистый мартенсит, упрочняемый в результате формирования в процессе превращения дислокаций, в отличие от пластинчатого (или двойникованного) мартенсита, образующегося в сталях с содержанием свыше 0,22% С, более пластичен. Поскольку мартенситное превращение при малом содержании углерода протекает в области относительно высоких температур (выше 350° С), то оно сопровождается сравнительно низкими напряжениями. Все это снижает вероят­ность образования холодных трещин при сварке подобных сталей.

Металлургические особенности сварки. В большинстве слу­чаев низколегированные стали - спокойные. При выборе марки электродной проволоки обычно стремятся обеспечить состав металла шва, близкий к основному, а также требуемые эксплуатационные свойства. Образование горячих трещин при сварке низколегированных сталей в основном свя­зано с присутствием в металле шва углерода, серы и фосфора сверх допустимых пределов. Допустимое содержание серы и фосфора в металле шва регламентируется стандартом на основ­ной металл и электродную проволоку.

Образование горячих трещин предотвращают также за счет рационального выбора сварочных материалов: флюсов, электро­дов, электродных проволок таким образом, чтобы при осуще­ствлении любого отмеченного металлургического варианта обеспе­чивалось снижение вредных примесей в металле шва. Содержа­ние углерода в металле шва обычно устанавливают не более 0,15%, а необходимые свойства получают путем дополнительного его легирования.

Образование пор при сварке низколегированных сталей, так же как и углеродистых, связано с выделением окиси углерода, водо­рода и азота. Вероятность образования пор из-за выделения окиси углерода при сварке низкоуглеродистых сталей небольшая, поскольку в сварочной ванне, как правило, обеспечивается доста­точная концентрация сильных раскислителей (например, крем­ния). Вероятность образования пор из-за водорода при сварке низколегированных сталей выше, чем при сварке углеродистых сталей, из-за повышенной степени раскисленности. Поэтому при сварке низколегированных сталей необходимо предусматривать меры для снижения вероятности попадания водорода и азота в зону сварки.

Изменение структуры и свойств металла в зоне термического влияния. Как правило, низкоуглеродистые низколегированные стали обладают удовлетворительной тепловой свариваемостью. Однако по сравнению с низкоуглеродистыми при сварке низколегированных­ в особенности при сварке металла большой толщины, исполь­зуют подогрев.

При разработке режимов сварки следует иметь в виду, что в структуре металла зоны сварного соединения низкоуглероди­стых низколегированных сталей допустимо содержание до 90% мартенсита, если твердость металла не превышает 415НV. Это обусловлено относительно высокими пластическими свойствами низкоуглеродистого реечного (дислокационного) мартенсита.

Сварка покрытыми электродами. Для сварки низколегиро­ванных сталей повышенной и высокой прочности в основном используют электроды с покрытием основного типа.

В зависимости от свойств свариваемой стали используют стандартные (ГОСТ 9467-60) электроды: типа Э42А (марок УОНИ-13/45, СМ-11 и др.); типа Э46А (марки Э-138/45Н для сталей 09Г2, 10ХСНД, 15ХСНД и др.); типа Э50А (марок УОНИ-13/55, ДСК-50, АН-Х7 и др. для сталей 14ХГС, 10ХСНД, 15ХСНД и др.); типа Э55 (марки УОНИ-13/55У для сталей 18Г2С, 25ГС, 15ГС) и др.

Для некоторых сталей типа 09Г2 используют также электроды с покрытием рутилового типа Э42 (например, электроды мар­ки АНО-1).

Сварка под флюсом. При этом используют кремне- и марганцо­вистые флюсы АН-348А, АН-60 и флюсы с пониженным содер­жанием МпО и Si0 2 –АН-47, АН-15, АН-22, АН-42 (Таблица). Электрод­ную проволоку выбирают в зависимости от состава свариваемой стали (Св-08ГА, Св-10Г2, Св-08ХМ, Св-08ХМФА, Св-10НМА и др.).

Таблица –Химический состав флюсов для сварки легированных сталей

Наиболее рационально для сварки низколегированных сталей использовать флюсы с пониженным содержанием МпО и Si0 2 , так как уменьшается загрязненность металла шва шлаковыми включениями.

Хорошие результаты получены при сварке высокопрочных низколегированных сталей при использовании флюсов АН-17 и AH-17M в сочетании с кремнемарганцовистыми и другими ле­гированными проволоками (например, Св-08ХН2М; Св-08ХМФА). Указанные флюсы характеризуются пониженным содержанием МпО и Si0 2 и наличием небольших количеств окислов железа. При этом флюсы содержат достаточное количество фтористого кальция и окиси кальция. Подобный состав флюса и соответственно шлаков обеспечивает хорошие металлургические условия фор­мирования сварочной ванны, приводит к снижению исходной концентрации серы и фосфора, а также водорода в металле шва.

Сварка в атмосфере защитных газов. Технология сварки низко­легированных сталей в атмосфере защитных газов мало чем отли­чается от технологии сварки углеродистых сталей.

Низколегированные стали плавящимся электродом в боль­шинстве случаев сваривают в углекислом газе. При сварке сталей 09Г2, 10Г2СД, 14ХГС, 15ХСНД и подобных им в основном при­меняют электродную проволоку Св-08Г2С. Для повышения кор­розионной стойкости сварных соединений в морской воде используют сварочную проволоку Св-08ХГ2С.

В некоторых случаях для повышения производительности сварки, улучшения внешнего вида швов, повышения пластиче­ских свойств металла шва применяют порошковые проволоки марок ПП-АН8, ПП-АН10, ПП-АН4, ПП-АН9. Проволоки ПП-АН4 и ПП-АН9 обеспечивают более высокие механические свойства металла шва при отрицательных температурах. Высо­копрочные низколегированные стали сваривают электродными проволоками сложного легирования, которые выбирают в зави­симости от свойств свариваемых сталей.

Электрошлаковая сварка. Технология электрошлаковой сварки низколегированных сталей аналогична технологии сварки угле­родистых сталей. Сварку в основном осуществляют с применением флюса АН-8, однако возможно использование флюса АН-22. Электродную проволоку выбирают в зависимости от свойств сва­риваемой стали. Так, например, при сварке сталей 09Г2С, 16ГС, 14ГС, 15ХСНД используют проволоки Св-08ГС, Св-10Г2. Про­волока Св-08ГА не обеспечивает достаточной прочности металла шва.

В зависимости от предрасположенности основного металла к росту зерна и требований, предъявляемых к сварному соеди­нению, после сварки назначают термообработку. Для сталей, склонных к росту зерна, обычно назначают нормализацию; для сталей, не склонных к росту зерна, как правило, ограничиваются отпуском при температуре 650° С.

Характеристика теплоустойчивых сталей и особенности их сварки. Низколегированные теплоустойчивые стали относятся, в основном к перлитному классу (например, сталь 12Х1МФ.) Они характеризуются достаточной жаропрочностью, жаростойко­стью, запасом пластичности и стабильностью структуры при тем­пературах до 600°С, что позволяет использовать их в зависимости от состава для работы в области температур 450-585° С.

Повышенная прочность стали в области высоких температур достигается за счет упрочнения легирующими элементами -твердого раствора железа и формирования устойчивых карбидов, не склонных к коагуляции. Основные легирующие элементы теп­лоустойчивых сталей - карбидообразующие: хром, молибден, ванадий, вольфрам, ниобий. Содержание углерода в хромомолибденовых и хромомолибденованадиевых сталях обычно 0,08- 0,12%.

Теплоустойчивые стали упрочняются термообработкой. Од­нако, как правило, стали используют или в отожженном состоя­нии, или после нормализации и высокого отпуска (при темпера­туре 650-750° С в зависимости от марки стали). Использование сталей в подобных состояниях обусловлено особенностями их работы: длительные сроки службы (сотни тысяч часов) при повы­шенных температурах (450-585° С).

Металлургические особенности сварки. Теплоустойчивые стали относятся к спокойным.

Сварные соединения теплоустойчивых сталей, как правило, подвергаются длительной эксплуатации при повышенных темпе­ратурах. При подобных условиях получают значительное раз­витие диффузионные процессы. При различии в составе металла шва и основного, особенно по карбидообразующим элементам, возможно перераспределение углерода, обладающего повышенной диффузионной подвижностью по сравнению с другими компо­нентами стали. Это может привести к неблагоприятному изме­нению свойств металла в зоне сварного соединения. Для предотвра­щения развития указанных процессов состав металла шва должен быть близким к основному. В первую очередь это относится к содержанию карбидообразующих элементов.

С целью предотвращения образования кристаллизационных трещин содержание углерода в металле шва ограничивают в пре­делах 0,07-0,12%, а необходимые свойства металла шва обеспе­чивают за счет дополнительного введения легирующих элемен­тов, исключающих заметное развитие диффузионных процессов в области границы сплавления. В этом случае рационально ис­пользовать комплексное легирование металла шва хромом, мо­либденом, ванадием, вольфрамом, чтобы градиент концентраций по каждому элементу в зоне сплавления был небольшим.

Изменение структуры и свойств металла в зоне термического влияния. В зоне термического влияния теплоустойчивых сталей можно выделить два характерных участка, определяющих рабо­тоспособность сварного соединения: участок повышенной твер­дости, который включает высокотемпературную область и зону аустенитизации, и участок пониженной твердости, включающий зону неполной перекристаллизации и разупрочнения в случае использования стали в состоянии после нормализации и высокого отпуска.

Аустенит теплоустойчивых сталей склонен к переохлаждению и образованию структур закалки. Это необходимо учитывать при выборе режима сварки, особенно при многослойной сварке эле­ментов большой толщины. Для предотвращения образования холодных трещин сварку теплоустойчивых сталей, особенно при толщине соединяемых элементов свыше 10 мм, выполняют с подо­гревом.

Температуру подогрева (местного или общего) назначают в зависимости от марки свариваемой стали. С увеличением содер­жания углерода и степени легирования температура подогрева повышается.

На работоспособность сварных соединений теплоустойчивых сталей большое влияние оказывает второй участок, особенно вона неполной перекристаллизации. Это обусловлено тем, что в указанной зоне сварного соединения наряду с продуктами рас­пада вновь образовавшегося при сварке высокоуглеродистого аустенита в структуре металла имеется феррит с пониженной (по сравнению с аустенитом) концентрацией углерода. Поэтому участок неполной перекристаллизации характеризуется гетеро­генностью структуры и механических свойств, что особенно сказывается на длительной прочности при высоких темпера­турах.

Разрушение соединений происходит по зоне неполной перекри­сталлизации из-за локализации пластической деформации и разрушения ферритных зерен.

Улучшение свойств металла зоны термического влияния до­стигают, как правило, за счет высокотемпературного отпуска. Более оптимальные свойства достигаются при проведении полной термообработки (нормализация и высокотемпературный отпуск) сварного изделия. Однако подобную термообработку к громозд­ким сварным изделиям применить, как правило, не представ­ляется возможным.

Особенности сварки. Сварка покрытыми электродами - основ­ной способ выполнения сварных соединений теплоустойчивых сталей. Это обусловлено тем, что детали и узлы энергостроения отличаются сложностью и разнообразием конструктивных реше­ний и единичным характером производства. Сварку преимуще­ственно осуществляют электродами с основным покрытием. В зависимости от состава свариваемой стали применяют электроды; для сварки стали 12МХ - типа Э-МХ (марки ГЛ-14 со стержнем из про­волоки Св-08ХМ); для сварки сталей 12Х1МФ, 15Х1М1Ф, 20ХМФ-Л - типа Э-ХМФ (марки ЦМ-20-63 со стержнем из проволоки Св-08ХМФА) и др.

Сварку под флюсом выполняют в сочетании с легированной электродной проволокой, например сочетания флюс АН-22 с проволокой Св-08ХМФА или флюс АН-17М с проволокой Св-08ХГСМФА.

Сварку в атмосфере защитных газов успешно применяют для теплоустойчивых сталей. Особенно широко используют способ дуговой сварки в атмосфере углекислого газа. Марку проволоки выбирают в зависимости от состава свариваемой стали. Для стали 20ХМ используют проволоку Св-10ХГ2СМА, для сталей 12Х1МФ, 15Х1М1Ф, 20ХМФ-Л - проволоку Св-08ХГСМФА.

Электрошлаковая сварка

Электрошлаковую сварку широко применяют при изготовлении конструкций из толстолистовых низкоуглеродистых сталей. При атом равнопрочность сварного соединения достигается за счет легирования металла шва через электродную проволоку и перехода элементов из расплавляемого металла кромок основного металла. Последующая термообработка, помимо снижения остаточных напряжений, благоприятно влияет и па структуру и свойства сварных соединений.

При электрошлаковой сварке рассматриваемых сталей используют флюсы АН-8, АН-8М, ФЦ-1, ФЦ-7 и АН-22. Выбор электродной проволоки зависит от состава стали. При сварке спокойных низкоуглеродистых сталей с содержанием до 0,15% С хороших результатов достигают при использовании проволок марок Св-08А и Св-08ГА. Для предупреждения образования газовых полостей и пузырей при сварке кипящих сталей, содержащих мало кремния, рекомендуется электродная проволока Св-08ГС с 0,6-0,85% Si.

При спорке сталей марок ВСтЗ удовлетворительные результаты получают при использовании электродных проволок марок Св-08ГА, Св-10Г2 и Св-08ГС.

Низколегированные стали. Низколегированные конструкционные стали делятся на низкоуглеродистые, теплоустойчивые и среднеуглеродистые. В сталях этой группы содержание углерода не превышает 0,25%, а легирующих элементов 2-5%. В зависимости от легирования низкоуглеродистые стали подразделяют на марганцовистые (14Г, 14Г2), кремнемарганцовистые (09Г2С, 10Г2С1, 14ГС и др.), хромокремнемарганцовистые (14ХГС и др.), хромокремненикелемедистые (10ХСНД, 15ХСНД и др.).

Низколегированные теплоустойчивые стали обладает повышенной прочностью в условиях высоких температур эксплуатации. Они наиболее широко применяются при изготовлении металлических конструкций энергетических установок.

Низколегированные среднеуглеродистые стали (более 0,25% углерода) (17ГС, 18Г2АФ, 35ХМ и др.) используют обычно в термообработанном состоянии.

Особенности сварки низколегированных сталей. Эти стали свариваются труднее, чем низкоуглеродистые. При сварке могут образовываться закалочные структуры, возможен перегрев (рост зерен) в зоне термического влияния. Для предупреждения образования закалочных структур применяют подогрев изделия, многослойную сварку с малым интервалом времени между наложениями слоев металла в шов и др.

Покрытые сварочные электроды подбирают так, чтобы содержание углерода, серы, фосфора в них было низкое.

Низколегированные низкоуглеродистые стали 09Г2, 09Г2С, 10ХСНД, 10Г2С1 и 10Г2Б при сварке покрытыми электродами не закаливаются и мало склонны к перегреву. Сварка этих сталей аналогична сварке низкоуглеродистых сталей. Для обеспечения равнопрочности при сварке используют электроды типов Э46А и Э50А. Изделие перед сваркой не подогревают. Твердость и прочность околошовной зоны и основного металла практически не различаются.

При выполнении соединений из низколегированных низкоуглеродистых сталей 12ГС, 14Г, 14Г2, 14ХГС, 15ХСНД, 15Г2Ф, 15Г2СФ режим сварки необходимо подбирать так, чтобы не было закалочных структур и сильного перегрева металла. Для предупреждения перегрева сваривать стали 15ХСНД и 14ХГС следует при малой силе сварочного тока электродами меньшего диаметра (по сравнению со сваркой низкоуглеродистых сталей). Равнопрочность сварного соединения при сварке сталей 15ХСНД и 14ХГС достигается применением электродов типа Э50А или Э55. Сварку ведут электродами диаметром 4-5 мм в несколько слоев, а при толщине стали более 15 мм швы выполняют «каскадом» или «блоками», при этом не слишком разогревают металл, чтобы не перегреть зону термического влияния.

Для сварки низколегированных сталей повышенной и высокой прочности, как правило, применяют электроды с основным покрытием. В зависимости от свойств свариваемой стали используют электроды: типа Э42А (марки УОНИ-13/45, СМ-11 и др.); типа Э46А (марки Э-138/45Н для сталей 09Г2, 10ХСНД, 15ХСНД и др.); типа Э50А (марки УОНИ-13/55, ДСК-50 и другие для сталей 14ХГС, 10ХСНД, 15ХСНД и др.); типа Э55 (марки УОНИ-13/55У для сталей 18Г2С, 25ГС, 15ГС и др.).

Для некоторых сталей типа 09Г2 используют также электроды с покрытием рутилового типа Э42 (например, электроды марки АНО-1).

Дефектные участки следует подваривать швами нормального сечения длиной не более 100 мм или предварительно подогревать до 150-200 °С.

При сварке термоупрочненных сталей для уменьшения разупрочнения металла в околошовной зоне рекомендуется сварка длинными швами по охлажденным предыдущим швам. Режим сварки следует выбирать такой, чтобы швы выполнялись с малой погонной энергией.

Свариваемые металлы (стали, сплавы) могут иметь одинаковые и различные химический состав и свойства. В первом случае это однородные по химическому составу и свойствам металлы, во втором - разнородные.

Среднелегированные стали. Среднелегированные стали (содержание легирующих элементов 5-10%) применяют для изготовления конструкций, работающих при низких или высоких температурах, при ударных и знакопеременных нагрузках, в агрессивных средах и других тяжелых условиях. Их разделяют на теплоустойчивые, высокопрочные и др.

Для обеспечения требуемого качества сварных соединений необходимо выполнение ряда технологических приемов.

В деталях из высокопрочной легированной стали должны быть предусмотрены плавные переходы при соединении элементов и изменении сечений, плавные закругления угловых соединений и другие конструктивные формы, устраняющие концентрацию напряжений.

Сварные швы выполняют с предварительным и сопутствующим подогревом, если прочность сварного соединения должна быть не ниже прочности основного металла. Листовые конструкции толщиной до 3 мм и менее сваривают без подогрева, при большей толщине используется подогрев. Например, для сталей ЗОХГСА, 25ХГСА температура подогрева составляет 200-300 °С. Для того чтобы избежать перегрева, применяют сварку на малой погонной энергии (пониженное тепловложение). После сварки соединение подвергают термообработке - высокому отпуску.

Сварные швы выполняют без предварительного и сопутствующего подогрева, если к сварному соединению не предъявляются требования прочности, близкой прочности основного металла. При этом сварку швов ведут электродами, обеспечивающими получение аустенитного металла шва. В этом случае последующую термообработку не производят.

При сварке среднелегированных сталей могут образовываться закалочные структуры, холодные трещины, возможен перегрев металла околошовной зоны. Чем выше содержание углерода и легирующих примесей, толще металл, тем хуже свариваемость этих сталей.

Среднелегированные стали сваривают покрытыми электродами с основным покрытием постоянным током обратной полярности.

В зависимости от требовании, предъявляемых к металлу шва, используют электроды, обеспечивающие получение среднелегированного металла шва. К ним относятся электроды марок УОНИ-13/85 (типа Э85), ВИ-10-6 (типа Э100), НИАТ-ЗМ (типа Э125), НИАТ-3 (типа Э150) и электроды, обеспечивающие получение аустенитного металла шва, например марки НИАТ-5 (типа Э-11Х15Н25М6АГ2).

Швы выполняются многослойными, каскадным или блочным способом, с малыми интервалами времени между наложением слоев. Подогрев металла выше 150 °С снижает вероятность образования закалочных структур и трещин. Электроды перед сваркой прокаливают. Кромки металла следует тщательно защищать от влаги, ржавчины, органических и других загрязнений.

Стали 20ХГСА, 25ХГСА, ЗОХГСА, ЗОХГСНА сваривают электродами марок ЦЛ-18-63, ЦЛ-30-63, НИАТ-ЗМ, ЦЛ-14, УОНИ-13/85 предельно короткой дугой. После сварки соединения подвергают термической обработке -закалке с температуры 880°С и низкому отпуску с целью обеспечения высокой прочности.

Сварка теплоустойчивых сталей. Теплоустойчивые стали предназначены для изготовления деталей, работающих в условиях высоких температур (400-600°С) и при давлении газа или пара до 30 МПа. Эти стали имеют склонность к образованию трещин в зоне термического влияния. Поэтому требуется предварительный подогрев до 200-400 °С и последующая термообработка (отпуск) по режиму: нагрев изделия до 710 °С, выдержка при этой температуре не менее 5 мин на 1 мм толщины металла с последующим медленным охлаждением. Иногда эти стали отжигают при температуре 670-800 °С.

Изделия из сталей 12МХ и 20МХЛ, работающие при температуре до 850°С, сваривают электродами марки ЦЛ-14. Сварку выполняют с предварительным подогревом изделия до 200°С для стали 12МХ и до 300°С - для стали 20МХЛ. После сварки применяют высокий отпуск при температуре 710 °С.

Изделия из сталей 34ХМ и 20Х3МВФ, работающие при температуре до 470°С, сваривают электродами марки ЦЛ-30-63. Сварку выполняют с предварительным и сопутствующим подогревом изделия до 350°С -400°С. Сварные соединения подвергаются отпуску при температуре 600 °С.

Изделия из сталей 20ХМФ, 20ХМФЛ, 12Х1М1Ф, работающие при температуре до 570°С, сваривают электродами марки ЦЛ-20-63 короткой дугой с предварительным и сопутствующим подогревом до 350 °С. После сварки рекомендуется высокий отпуск при 700-740 °С в течение 3 ч.

Сварку теплоустойчивых сталей покрытыми электродами производят на тех же режимах, что и сварку низколегированных конструкционных сталей. При этом необходимо полностью проварить корень шва, для чего первый слой выполняют электродами диаметром 2-3 мм. Большинство электродов предназначено для сварки постоянным током обратной полярности. Техника сварки теплоустойчивых сталей аналогична технике сварки низкоуглеродистых сталей. Многослойную сварку выполняют каскадным способом (без охлаждения каждого слоя выполненного шва).

Сварка высокопрочных сталей. При изготовлении ответственных сварных конструкций широко применяют высокопрочные стали 14Х2ГМРБ, 14Х2ГМРЛ, 14Х2ГМ и 12ГН2МФАЮ.

Основная трудность при сварке этих сталей - необходимость предотвращения образования в металле шва и зоны термического влияния холодных трещин, а также структур, резко снижающих сопротивляемость сварных соединений хрупкому разрушению. Решение задачи усложняется тем, что требуемые эксплуатационные и технологические свойства сварные соединения должны приобретать после сварки без дополнительной термообработки.

Для повышения стойкости сварных соединении из высокопрочных сталей к образованию холодных трещин необходимо перед сваркой обязательно прокаливать электроды с целью удаления влаги. Следует также соблюдать определенные условия подготовки к сварке и выполнения соединений.

Ручную сварку высокопрочных сталей выполняют электродами марки ЭА-981/15. Эти электроды технологичны при сварке во всех пространственных положениях. Сварку ведут постоянным током обратной полярности. Сила сварочного тока зависит от диаметра электрода и положения шва. Например, сварку в нижнем положении электродом диаметром 4 мм производят при силе сварочного тока 150-200 А. Перед сваркой электроды прокаливают при температуре 420-450 °С.

Перед сваркой поверхности деталей и места наложения швов зачищают до полного удаления ржавчины, окалины, краски, масла, влаги и других загрязнений. Зачистку производят на участке, равном ширине шва плюс 20 мм в каждую сторону.

При выполнении соединений необходимо предотвращать попадание влаги в зону сварки и не допускать быстрого охлаждения сварных соединений.

Сборку деталей под сварку часто производят прихватками. Прихватки длиной 50-100 мм выполняют электродами марок УОНИ-13/45А или ЭА-981/15. Расстояние между прихватками не должно превышать 400-500 мм. Не следует устанавливать их в местах пересечения швов. Перед сваркой прихватки нужно тщательно очистить и проверить. Сварку необходимо начинать и заканчивать на технологических (выводных) планках, приваренных к изделию. Кроме того, следует создавать плавные переходы от шва к основному металлу.

Для предотвращения образования холодных трещин при сварке соединений большой толщины и жесткости следует применять предварительный подогрев. Как правило, его назначают при сварке металла толщиной свыше 20 мм. Температура подогрева 60-150°С.

Стойкость сварных соединений к образованию холодных трещин можно повысить, применяя технологию сварки с мягкими прослойками. Этот технологический прием заключается в том, что первые слои многослойного шва выполняют менее прочным и пластичным металлом по сравнению с последующими. Иногда пластичные швы в один-два слоя накладывают в процессе заполнения разделки кромок. Для выполнения мягких слоев могут быть использованы электроды марки УОНИ-13/45.

При двусторонней сварке стыковых соединений первый шов рекомендуется накладывать со стороны, противоположной прихваткам. После наложения каждого валика металл шва и околошовную зону тщательно зачищают от шлака и брызг металла. При обрыве дуги необходимо тщательно зачистить кратер от шлака и только после этого снова возбуждать дугу.

После завершения сварочных работ в монтажных условиях сварные соединения необходимо укрыть асбестовой тканью или мотками с песком для медленного охлаждения.

Высоколегированные стали и сплавы. К высоколегированным относят стали, содержание в которых одного или нескольких легирующих элементов составляет 10-15%.

В соответствии с ГОСТ 5632-72 насчитывается 94 марки высоколегированных сталей и 22 марки высоколегированных сплавов.

Высоколегированные стали и сплавы классифицируют по системе легирования, структуре, свойствам и другим признакам.

По системе легирования высоколегированные стали делят на хромистые, хромоникелевые, хромомарганцевые, хромоникелемарганцевые и хромомарганцеазотистые.

По структуре высоколегированные стали подразделяют на стали мартенситного (15X5, 15Х5М и др.), мартенситно-ферритиого (15Х6СЮ, 12X13 и др.), аустенитно-мартенситного (07Х16Н6,08Х17Н5МЗ и др.), аустенитно-ферритиого (08Х20Н14С2 и др.) и аустенитного классов (03Х17Ш4М2, 12Х18Н9 и др.).

По свойствам высоколегированные стали и сплавы бывают коррозионно-стойкие (нержавеющие), жаростойкие и жаропрочные.

Особенности сварки высоколегированных сталей и сплавов. Большинство высоколегированных сталей и сплавов по сравнению с низкоуглеродистыми сталями обладает более низким (в 1,5-2 раза) коэффициентом теплопроводности и более высоким (примерно в 1,5 раза) коэффициентом линейного расширения. Низкий коэффициент теплопроводности приводит к концентрации теплоты при сварке и вследствие этого к увеличению проплавления металла, а высокий коэффициент линейного расширения к большим деформациям свариваемых изделий.

Эти стали склонны к образованию горячих и холодных трещин при сварке, что усложняет процесс обеспечения качества сварных соединений с требуемыми свойствами. В связи с этим при сварке изделий из этих материалов предусматривают выполнение определенных требований. Обычно сварку ведут на повышенной скорости и на малой силе сварочного тока для получения минимальной зоны разогрева.

Высоколегированные стали и сплавы более склонны к образованию трещин, чем низкоуглеродистые. Пути предотвращения трещин при сварке: создание в металле шва двухфазной структуры (аустенит и феррит); ограничение в шве содержания вредных примесей (серы, фосфора, свинца, сурьмы, висмута); применение электродных покрытий основного и смешанного видов; уменьшение жесткости свариваемых узлов.

Для получения сварных соединений без трещин рекомендуется свариваемые детали собирать с определенным зазором. Швы лучше выполнять электродами диаметром 1,6-2,0 мм при минимальной погонной энергии.

Подогрев (общий или местный) до температуры 100-300°С рекомендуется в зависимости от характера структуры основного металла, содержания углерода, толщины свариваемых элементов и жесткости изделия. Для мартенситных сталей и сплавов подогрев изделия обязателен, для аустенитных сталей он применяется редко.

При дуговой сварке высоколегированных сталей поверхности следует предохранять от брызг металла и шлака, так как они могут быть причиной коррозии или концентрации напряжений, ослабляющих конструкцию. Чтобы не было приваривания брызг, на поверхность металла, прилегающего к шву, наносят защитное покрытие.

Требования к качеству сборки и очистки металла перед сваркой достаточно жесткие.

После сварки мартенситные, мартенситно-ферритные, а иногда и ферритные стали подвергают высокому отпуску при температуре 680-720 оС, а жаропрочные (12X13, 20X13 и др.)- при 730-750 °С. Отпуск улучшает структуру, механические свойства и коррозионную стойкость.

Для сварки мартенситных, мартенситно-ферритных и ферритных сталей применяют электроды, стержни и покрытия которых обеспечивают получение наплавленного металла, близкого по химическому составу к основному металлу. Например, мартенситную сталь 15X11ВМФ сваривают электродами типа Э12Х11НВМФ марки КТИ-10; мартенситно-ферритную сталь 12X13 - электродами типа Э12Х13 марки УОНИ-13/1Х13 и т.д.

Если конструкции из стали этого класса работают на статическую нагрузку и к швам не предъявляются требования высокой прочности, сварку можно выполнять аустенитными или аустенитно-ферритными электродами. Так, ферритную сталь 15X25T сваривают электродами типа Э02Х20Н14Г2М2 марки ОЗЛ-20, при этом отпуск после сварки можно не проводить.

Для предотвращения роста зерна и повышения хрупкости зоны термического влияния при сварке таких сталей используют режим с малой погонной энергией.

К высоколегированным хромоникелевым сталям относятся стали аустенитного, аустенитно-мартенситного и аустенитно-ферритного классов. Эти стали и сплавы содержат мало вредных примесей, поэтому основные требования при сварке - хорошая защита расплавленного металла от воздуха и применение электродов со стержнем, имеющим аустенитную структуру и покрытие основного типа.

Сварка аустенитных сталей не вызывает особых затруднений. Надо иметь в виду, что в сварных соединениях аустенитно-ферритных и аустенитно-мартенситных сталей возможно выделение водорода по границам зерен. Для предупреждения этого сварное соединение подвергают отпуску в течение 1-2 ч при температуре 150 °С.

ГОСТ 10051-75 предусматривает 49 типов покрытых электродов для ручной дуговой сварки высоколегированных сталей. Каждый тип электрода включает одну или несколько марок электродов.

Тема 2.3. Технология сварки средне легированных закаливающихся сталей. Характеристика сталей. Основные факторы, затрудняющие сварку закаливающихся сталей перлитного, мартенситного классов. Технологические особенности сварки. Сварочные материалы. Техника сварки. Назначение режимов сварки.

ТЕХНОЛОГИЯ СВАРКИ СРЕДНЕЛЕГИРОВАННЫХ СТАЛЕЙ

Характеристика сталей. Среднелегированные стали в зависи­мости от состава, характеризуются высоким пределом прочности и текучести в сочетании с достаточными пластическими свойствами (З0ХГСНА), относительно высокой жаропрочностью (20ХЗМВФ), окалиностойкостью (12Х5МА) и др.

Свойства среднелегированных сталей могут регулироваться в известных пре­делах за счет взаимного изменения содержания углерода и легирующих элементов, а также в зави­симости от режима термообработки.

Изменение механических свойств стали в широких пределах в зависи­мости от вида термообработки вызы­вает значительные трудности при сварке. Среднелегированные стали чув­ствительны к образованию холодных трещин; они склонны также к разви­тию кристаллизационных трещин в ме­талле шва. Это особенно проявляется при необходимости обеспечения равной прочности металла шва с основным.

Среднелегированные стали поставляют по ГОСТ 4543-71 и специальным ТУ; они могут относиться или к перлитному (25ХГСА, З0ХГСА, 35ХГСА), или к мартенситному (30Х2ГН2СВМА) классам.

17.2. Технология сварки низколегированных сталей

Сварка распространенных строительных сталей 09Г2С, 10Г2С1, 14Г2 и др., имеющих предел текучести не более 390 МПа, не представляет затруднений. Она почти не отличается от сварки низкоуглеродистой стали. Эти стали не закаливаются и не склонны к перегреву, который влечет за собой рост зерна и снижение пластических свойств. Однако с увеличением содержания углерода в зтих сталях их свойства меняются. Так, стали 15ХСНД и 14Г2 с содержанием углерода 0,18 % имеют склонность к образованию закалочных структур и перегреву в зоне термического влияния. Поэтому для сварки этих сталей следует подбирать оптимальный режим, не допуская образования закалочных структур и перегрева. Сварку ведут электродами диаметром 4-5 мм в несколько слоев, а при толщине стали более 15 мм применяют способ сварки «каскадом» или «блоками», при этом не слишком разогревают металл, чтобы не перегреть зону влияния. Для стали 15ХСНД и 10ХСНД применяют электроды Э50А или Э55, которые перед сваркой прокаливают. Для сварки сталей 09Г2С, 10Г2С1, 14Г2 с содержанием С = 18 % применяют электроды Э42Аи Э50А. Сварка стали с пределом текучести более 390 МПа (16Г2АФ) требует особого внимания. Эта сталь вследствие повышенного содержания углерода склонна к образованию кристаллизационных трещин, однако менее подвержена перегреву околошовной зоны, так как легирована V и N. Сварку ее следует выполнять электродами Э60, Э55 или Э50А. Электроды Э60 марки ВСФ-65У пригодны для сварки во всех положениях на постоянном токе обратной полярности. Для сварки этих сталей можно применять электроды УОНИИ-13/55, СК2-50 и ПСК-50. Подготовляемую к сварке сталь надо особо тщательно очищать; свариваемые кромки и прилегающие к ним поверхности металла шириной не менее 20 мм должны быть очищены от ржавчины, окалины, жиров, краски, грязи, влаги и т. п. Кроме того, места приварки сборочных приспособлений следует срезать и тщательно зачищать абразивным инструментом заподлицо с основным металлом. При толщине стали более 25 мм применяют предварительный местный подогрев перед сваркой каскада, блока или секции, а ткаже подогрев места приварки приспособлений до температуры 120-160°С независимо от температуры окружающего воздуха. При температуре воздуха минус 15 °С и ниже применяют предварительный местный подогрев независимо от толщины стали.

При сборке элементов конструкций из стали 16Г2АФ на прихватках согласно типовой технологии длина их не должна быть меньше 100 мм и расстояние между ними не более 400 мм. Прихватки должны выполняться теми же сварщиками, которые будут сваривать эти конструкции. Перед сваркой рабочие-сварщики должны пройти практические испытания по сварке контрольных пластин из стали 16Г2АФ и быть допущенными к сварке этой стали.

Низколегированные теплоустойчивые стали обладают длительной механической прочностью при высокой температуре. Их применяют в машиностроении при изготовлении паровых энергетических установок. При сварке этих сталей могут образовываться трещины в зоне термического влияния, особенно при толщине стали более б-7 мм или повышенном содержании углерода и хрома. Стали 15ХМА и 12Х1МФ толщиной до б мм можно сваривать без подогрева; стали 20ХМА, 20ХМФЛ, 12Х2МФ, 12Х2М1Л и др. с повышенным содержанием С или Сг нуждаются в предварительном и сопутствующем подогреве до температуры 150- 200 °С при любой толщине свариваемых элементов. Необходимо также регулировать режим сварки, добиваясь замедленной скорости охлаждения от 1 до 25°С/с в зависимости от марки стали. Такой усредненный тепловой режим при сварке этих сталей необходим по двум причинам: чтобы избежать появления закалочных структур, что достигается повышением?ешювложения; чтобы избежать перегрева зоны термического влияния, приводящего к росту зерна и ухудшению механических свойств, что достигается умеренным тепловложением. Для сварки теплоустойчивых низколегированных сталей предусмотрено 9 типов электродов. Например, для сварки стали 15ХМА - электроды марки Э09МХ, для сварки стали 12Х1МФ - электроды марки Э09Х1МФ. Применяют ряд марок электродов с основным покрытием. Конструкции толщиной более б мм, а также имеющие конструктивные концентраторы напряжений, после сварки подвергают высокому отпуску. В настоящее время установлено, что существенной причиной появления трещин в сварном соединении является растворенный в стали водород, который попадает в шов из покрытия электродов, ржавчины, влаги и т. п. и проникает (путем диффузии) в зону влияния. Для борьбы с водородом применяют следующие средства: увеличивают температуру прокалки электродов; применяют основное покрытие с фгором, которое связывает водород в химическое соединение HF; проводят низкотемпературную термообработку, которая заключается в сыдсрживанин сварной конструкции при температуре 150-200°С в течение 8-10 ч для удаления водорода. Четвертым важным техническим мероприятием, обеспечивающим качество конструкции, является высокий отпуск при температуре 650-750 °С, применяемый почти для всех марок сталей. Сварка теплоустойчивых низколегированных сталей неплавящимся электродом в среде аргона дает более надежные результаты, так как обеспечивает лучшую защиту металла от Н2.

Низколегированные высокопрочные стали марок 14Х2ГМ, 14Х2ГМРБ и другие сваривают по технологии, близкой по технологии сварки стали 16Г2АФ, с некоторым ужесточением требований к подготовке, сборке и технике сварки. Подлежащие сварке кромки деталей и прилегающий к ним металл на расстоянии не менее 20 мм от границы шва должны быть тщательно очищены от грата, окалины, ржавчины, масла, влаги и других загрязнений. Сделанные в деталях вырезы газовой резкой, надрезы, царапины, зарезы на кромках и углубления от ударной маркировки должны быть зачищены шлифовальным кругом на глубину 0,2-0,3 мм. Подготовка кромок, сборка соединений под сварку должны точно соответствовать размерам, предусмотренным ГОСТ 5264-80* и ГОСТ 14771-76*. Приваривать сборочные приспособления к деталям не рекомендуется. При необходимости их приварки временные швы после сварки деталей должны быть удалены вырубкой или строганием. Случайные повреждения (выхваты) основного металла расчищают, заплавлягот и зашлифовывают абразивным кругом заподлицо с деталью.

В начале и конце стыкового соединения устанавливают и приваривают выводные планки (17.1). Стыки допускается собирать на прихватках, которые должны быть высотой не менее 5-6 мм, длиной 50- 100 мм и располагаться на расстоянии не более 400 мм друг о г друга, но не в местах пересечения швов. Для сварки используют электроды Э70 марки АНП-2 с основным покрытием. Сварку ведут постоянным током обратной полярности. При температуре окружающего воздуха ниже 0°С и толщине стали до 30 мм применяют предварительный подогрев кромок до 100- 120°, а при толщине более 30 мм-до температуры 130-150°C. При положительной температуре и толщине стали 20 мм и более применяют предварительный подогрев до 60-100 °С, а при толщине 40 мм и более- 100-150°С. Стыки следует сваривать без перерывов, не допуская перегрева сварного соединения между отдельными проходами выше 200-230°С, во избежание роста зерна в околошовной зоне. Для контроля температуры применяют термопары, термоэлектрические пирометры или термоиндикаторные карандаши. Рекомендуется непосредственно после сварки продолжать подогрев до указанных выше температур, а затем закрывать шов асбестовой тканью для замедления остывания.

Короткие швы до 300 мм сваривают напроход, средние - до 1000 мм - от середины к концам, длинные-обратно-ступенчатым способом. При толщине металла более 20 мм применяют каскадный или блочный способ, при этом не следует забывать о недопустимости перегрева в соответствии с указанными пределами температур.

К атегория:

Сварка различных металлов

Сварка низколегированных сталей

Легированные стали подразделяются на низколегированные (легирующих элементов в сумме менее 2,5%), среднелегированные (от 2,5 до 10%) и высоколегированные (более 10%). Низколегированные стали делят на низколегированные низкоуглеродистые, низколегированные теплоустойчивые и низколегированные среднеугле-родистые.

Содержание углерода в низколегированных низкоуглеродистых конструкционных сталях не превышает 0,22%- В зависимости от легирования стали подразделяют на марганцовистые (14Г, 14Г2), кремнемарганцовистые (09Г2С, 10Г2С1, 14ГС, 17ГС и др.), хромо-кремнемарганцовистые (14ХГС и др.), марганцовоазотнованадие-вые (14Г2АФ, 18Г2АФ, 18Г2АФпс и др.), марганцовониобиевая (10Г2Б), хромокремненикельмедистые (ЮХСНД , 15ХСНД) и т. д.

Низколегированные низкоуглеродистые стали применяют в транспортном машиностроении, судостроении, гидротехническом строительстве, в производстве труб и др. Низколегированные стали поставляют по ГОСТ 19281-73 и 19282-73 и специальным техническим условиям.

Низколегированные теплоустойчивые стали должны обладать повышенной прочностью при высоких температурах эксплуатации Наиболее широко теплоустойчивые стали применяют при изготовлении паровых энергетических установок. Для повышения жаропрочности в их состав вводят молибден (М), вольфрам (В) и ванадий (Ф), а для обеспечения жаростойкости - хром (X), образующий плотную защитную пленку на поверхности металла.

Низколегированные сред-неуглеродистые (более 0,22% углерода) конструкционные стали применяют в машиностроении обычно в термо-обработанном состоянии. Технология сварки низколегированных среднеуглероди-стых сталей подобна технологии сварки среднелегиро-ванных сталей.

Особенности сварки низ= колегированных сталей. Низколегированные стали сваривать труднее, чем низкоуглеродистые конструкционные. Низколегированная сталь более чувствительна к тепловым воздействиям при сварке. В зависимости от марки низколегированной стали при сварке могут образоваться закалочные структуры или перегрев в зоне термического влияния сварного соединения.

Структура околошовного металла зависит от его химического состава, скорости охлаждения и длительности пребывания металла при соответствующих температурах, при которых происходит изменение микроструктуры и размера зерен. Если в доэвтектоид-ной стали получить нагревом аустенит (рис. 1), а затем сталь охлаждать с различной скоростью, то критические точки стали снижаются.

При малой скорости охлаждения получают структуру перлит (механическая смесь феррита и цементита). При большой скорости охлаждения аустенит распадается на составляющие структуры при относительно низких температурах и образуются структуры - сорбит, троостит, бейнит и при очень высокой скорости охлаждения - мартенсит. Наиболее хрупкой структурой является мартенситная, поэтому не следует при охлаждении допускать превращения аустенита в мартенсит при сварке низколегированных сталей.

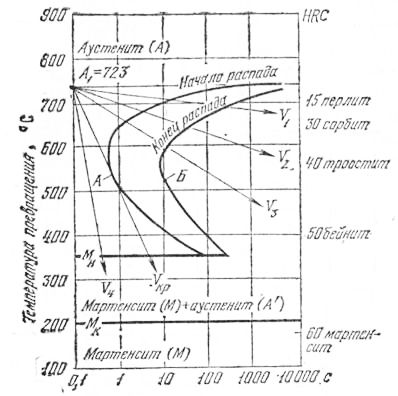

Рис. 1. Диаграмма изотермического (при постоянной температуре) распада аустенита низкоуглеродистой стали: А - начало распада, Б - конец распада, Ai - критическая точка стали, Мн и Мк - начало и конец превращения аустенита в мартенсит; v2, v3 и vt - скорости охлаждения с образованием различных структур

Скорость охлаждения стали, особенно большой толщины, при сварке всегда значительно превышает обычную скорость охлаждения металла на воздухе, вследствие чего при сварке легированных сталей возможно образование мартенсита.

Для предупреждения образования при сварке закалочной мар-тенситной структуры необходимо применять меры, замедляющие охлаждение зоны термического влияния, - подогрев изделия и применение многослойной сварки.

В некоторых случаях в зависимости от условий эксплуатации изделий допускают перегрев, т. е. укрупнение зерен в металле зоны термического влияния сварных соединений, выполненных из низколегированных сталей.

При высоких температурах эксплуатации изделий для повышения сопротивления ползучести (деформирование изделия яри высоких температурах с течением времени) необходимо иметь крупнозернистую структуру и в сварном соединении. Но металл с очень крупным зерном обладает пониженной пластичностью и поэтому размер зерен допускается до известного предела.

При эксплуатации изделий в условиях низких температур ползучесть исключается и необходима мелкозернистая структура металла, обеспечивающая увеличенную прочность и пластичность.

Покрытые электроды и другие сварочные материалы при сварке низколегированных сталей подбираются такими, чтобы содержание углерода, серы, фосфора и других вредных элементов в них было ниже по сравнению с материалами для сварки низкоуглеродистых конструкционных сталей. Этим удается увеличить стойкость металла шва против кристаллизационных трещин, так как низколегированные стали в значительной степени склонны к их образованию.

Технология сварки низколегированной стали. Низколегированные низкоуглеродистые стали 09Г2, 09Г2С, 10ХСНД, 10Г2С1 и 10Г2Б при сварке не закаливаются и не склонны к перегреву. Сварку этих сталей производят при любом тепловом режиме, аналогично режиму сварки низкоуглеродистой стали.

Для обеспечения равнопрочности соединения ручную сварку выполняют электродами типа Э50А. Твердость и прочность околошовной зоны практически не отличаются от основного металла.

Сварочные материалы при сварке порошковой проволокой и в защитном газе подбирают такими, чтобы обеспечить прочностные свойства металлу шва на уровне прочности, достигаемой электродами типа Э50А.

Низколегированные низкоуглеродистые стали 12ГС, 14Г, 14Г2 14ХГС, 15ХСНД, 15Г2Ф, 15Г2СФ, 15Г2АФ при сварке могут образовывать закалочные микроструктуры и перегрев металла шва и зоны термического влияния. Количество закаливающихся структур резко уменьшается, если сварка выполняется с относительно большой погонной энергией, необходимой для уменьшения скорости охлаждения сварного соединения. Однако снижение скорости охлаждения металла при сварке приводит к укрупнению зерен (перегреву) металла шва и околошовного металла вследствие повышенного содержания углерода в этих сталях. Это особенно касается сталей 15ХСНД, 14ХГС. Стали 15Г2Ф, 15Г2СФ и 15Г2АФ менее склонны к перегреву в околошовной зоне, так как они легированы ванадием и азотом. Поэтому сварка большинства указанных сталей ограничивается более узкими пределами тепловых режимов, чем сварка низкоуглеродистой стали.

Режим сварки необходимо подбирать так, чтобы не было большого количества закалочных микроструктур и сильного перегрева металла. Тогда можно производить сварку стали любой толщины без ограничений при окружающей температуре не ниже -10 °С. При более низкой температуре необходим предварительный подогрев до 120-150 °С. При температуре ниже -25 °С сварка изделий из закаливающихся сталей запрещается. Для предупреждения большого перегрева сварку сталей 15ХСНД и 14ХГС следует проводить на пониженной погонной тепловой энергии (при пониженных значениях тока электродами меньшего диаметра) по сравнению со сваркой низкоуглеродистой стали.

Для обеспечения равнопрочности основного металла и сварного соединения при сварке этих сталей надо применять электроды типа Э50А или Э55.

Технология сварки низколегированных среднеуглеродистых сталей 17ГС, 18Г2АФ, 35ХМ и других подобна технологии сварки среднелегированных сталей.

Сварка низколегированных сталей , которые имеют предел текучести не более 390 МПа, не представляется трудной. Она практически ничем не отличается от сварки низкоуглеродистых сталей . Стали данного вида не закаливаются и не расположены к перегреву, который ведет к снижению пластических свойств. Однако стоит помнить, что с увеличением содержания углерода свойства стали меняются.

Например, стали 15ХСНД и 14Г2 содержат в своем составе 0,18% углерода и имеют склонность к образованию закалочных структур и перегревам в зоне влияния температуры. По этим причинам при сваривании сталей данного вида нужно подбирать оптимальный режим, который не будет допускать образование закалочных структур и перегрева металлической конструкции. Сваривание производится с использованием электродов диаметром 4 – 5 миллиметров. Сварочный процесс происходит в несколько шаров. Если толщина свариваемого металла превышает толщину в 15 миллиметров, то сваривание производится методом блоков или каскадом, однако металл в зоне сварке до высокой температуры не разогревается, чтобы не допускать перегрева зоны влияния.

Для сварки популярных низколегированных сталей 15ХСНД и 14Г2 используют сварочные электроды Э55 и Э50А , которые перед использованием необходимо прокаливать . При сварке сталей 09Г2С, 14Г2 и 10Г2С1 используются электроды, имеющие в своем составе 18 процентов углерода. Этими электродами являются Э42 и Э50А. Проведение сварочных работ со сталями с пределом текучести более 390 МПа требует большего внимания. Сталь с такими свойствами склонна к образованию кристаллизационных трещин, однако она менее подвергается перегреву околошовной зоны, потому что является легированной . Сварку такой стали выполняют электродами Э60, Э50А и Э55. Сварочные электроды Э60 используются для сваривания низколегированной стали во всех пространственных положениях сварочного шва, а также для работы с ними нужно использовать постоянный ток обратной полярности .

Для сварки таких видов сталей можно использовать электроды УОНИ 13/55 , ПСК-50 и СК»-50 . Низколегированные виды сталей перед свариванием нужно обязательно тщательно подготавливать к сварке. Их нужно очищать от ржавчины и разного рода загрязнений. Свариваемый металл и прилегающие к нему его части должны быть очищены на 20 миллиметров. Кроме этого, все обвисающие части металла и выступы должны быть обработаны абразивным инструментом и стать в один уровень с остальным металлом. Если толщина свариваемого металла составляет более 25 миллиметров, то сваривание нужно производить с использованием местного подогрева при температуре 120 – 160 градусов. Однако если температура окружающей среды составляет -15 градусов по Цельсию и ниже, то предварительный местный подогрев металла обязателен, независимо от толщины свариваемого изделия или от его формы и массы. Таким образом , поддерживая необходимую температуру металла при сваривании, Вы сможете проводить сварочный процесс низколегированных сталей успешно .
