Сделать канализацию для дома. Канализация в частном доме своими руками: схема отведения продуктов жизнедеятельности. Монтаж внутренней канализации

Если раньше туалет на улице считался обычным делом для загородного участка, то сейчас даже на дачах, куда приезжают отдыхать по выходным, домовладельцы стремятся создать комфортные условия. И немало зависит от того, правильно ли была выбрана, спроектирована и установлена система канализации. Какое очистное сооружение выбрать, как сделать септик самостоятельно, когда лучше установить одно ЛОС на несколько домов, как провести канализацию, какие трубы использовать и как правильно прокладывать в доме и по участку – эти и другие вопросы по организации канализации за городом обсуждаем в теме этой недели.

Статьи:

Редкий загородный поселок или товарищество может похвастаться наличием магистрального водопровода и канализации, в основном же владельцам загородной недвижимости приходится самостоятельно обзаводиться домашними удобствами. Рассмотрим, что такое септик, существующие санитарные нормативы, параметры выбора систем и самые востребованные разновидности септиков.

Системы бесперебойного питания, шумопоглощающие пластиковые канализационные трубы, насосные установки, в которых нуждается канализация для частного дома, установки очистки сточных вод и дренажный раствор – все, необходимое для вашей очистной системы.

Чем выгодны комплексные очистные системы, в каких ситуациях больше подойдут коллективные очистные сооружения. Способы организации и подключения канализации за городом. Как провести канализацию своими руками.

Как выбрать очистную систему, которая лучше всего подойдёт для большого загородного дома и маленького дачного домика, сколько это будет стоить, чем отличается септик от герметичной и поглощающей выгребной ямы – на помощь приходят специалисты.

Зачем нужна фановая труба, какой она должна быть, какого диаметра будет достаточно, где ее лучше провести. Разбираемся во всем с пользователями FORUMHOUSE.

Хотя современный рынок предлагает множество уже готовых к использованию систем очистки сточных вод, пользователи нашего портала предпочитают засучить рукава и сделать септик самостоятельно. Как долго он служит, каким должен быть размер такого колодца, из чего делать дно, сколько времени сточные воды перерабатываются в отстойнике – рассказываем об опыте участников нашего портала.

Видео:

Реализация системы септиков. Личный опыт . Герой этого ролика уверен: главное в септике – наличие кислорода для нормальной работы бактерий. Он подробно расскажет и покажет, как сделана его канализация для дома своими руками, а также поделится проблемами, которые возникли через несколько лет после начала эксплуатации системы.

Трубы для наружной и внутренней канализации. Рекомендации специалистов . Успешная канализация дома своими руками невозможна без серьезной сантехнической подготовки. Чем отличаются друг от друга трубы внутренней и наружной канализации, какие имеют особенности, как производятся - разбираемся с техническим специалистом.

Автономная канализация. Особенности выбора . Задумываясь об отводе канализации на участке, следует внимательнее изучить рынок и присмотреться к современным очистным сооружениям. Автономная канализация – самый, пожалуй, популярный вариант, но, чтобы успешно провести ее на участке, важно правильно выбрать установку.

Дом из газоблоков и коллективный разум форумчан. Водоснабжение и электрика . В обзоре гостевого дома, построенного с участием сразу нескольких специалистов с FORUMHOUSE, обсудим, как устроить домовое водоснабжение и электрику.

Дом с картинки. Коммуникации . У каждого застройщика своя собственная история, связанная с коммуникациями. Кому-то приходится начинать с нуля, кому-то переделывать, а кому-то везёт. Герой сюжета Алексей относится к последним. В поселке под Москвой, где они купили участок, было и электричество, и местный водопровод, и даже газ. И всё равно, даже этот счастливый случай не обошелся без сложностей и переделок. Некоторые вещи, видеонаблюдение, специальный «умный» полив из шлангов с отверстиями и мультирум, этот удивительный человек делал сам - основываясь на принципе разумных трат и чтобы быть уверенным в надежности. С септиком произошла вообще грустная история. Подробнее об инженерных системах смотрите в сюжете.

Постройка с дровником, летним душем и экологическим туалетом . Чтобы не тратить площадь участка на различные постройки, Андрей Бугаев решил устроить в одном помещении летний душ, дровник и туалет. А чтобы не засорять землю и скважину нечистотами из туалета, сделал конструкцию экологически чистой.

Темы на форуме:

Нужна ли вентиляция в частном доме; если санузел только на первом этаже, достаточно ли будет одного водного затвора или потребуется два; как правильно организовать канализацию, чтобы не было запаха, какие материалы потребуются – пользователи портала обсуждают в теме. Много фото.

Как устроить канализацию в доме, чтобы она устраивала соседей и законодательство. Как выбрать место, на расстоянии скольких метров от дома и от соседей правильно размещать канализацию в соответствии с нормативами, а также спорные вопросы, возникающие в процессе проектирования и монтажа канализации.

Выбор типа очистных сооружений зависит от грунта, уровня грунтовых вод, режима проживания (постоянно или с наездами), наличия электричества, объема водопотребления, бюджета. Как выбирать, какую установку проводить – участники FORUMHOUSE делятся советами. Здесь вы можете увидеть, как должна выглядеть правильная канализация в частном доме, фото дают наглядное представление.

Как правильно закладывать трубы – в траншею из кирпича или на песок, как должен устраиваться выход на унитаз, как делать стояк, где вести утепленные трубы – внутри моечной или под ней – в этой теме пользователи обсуждают насущные вопросы. Полезные фотографии помогут понять устройство процессов.

Засорение труб – одна из неприятностей, которая может случиться при их неправильной прокладке. Как и под каким углом нужно ставить канализационную трубу, чтобы ничего не застревало, что еще для этого нужно сделать – в теме находится множество полезной информации, схемы и фото.

Некоторые домовладельцы считают, что в септик ничего более сыпать не нужно - «все образуется само собой». Другие уверены, что при непостоянном проживании такой подход может привести к образованию камня. Разбираемся, как правильно.

Владимир43 представил вниманию читателей новую систему отвода стоков, за основу устройства которой взят обычный септик с широкой горловиной, который дополнен компостирующим модулем, состоящим из компостирующей (накопительной) емкости и жироуловителя. Топикстартер рассказывает о преимуществах системы, а также можно узнать о том, как проходят испытания.

При отсутствии возможности подсоединения дома к центральной канализационной системе, единственным вариантом является автономная канализация в частном доме — своими руками ее сделать не слишком сложно, но для выполнения некоторых работ при необходимости можно привлечь специалистов и спецтехнику. Стоимость проекта в целом и время его реализации зависят от индивидуальных особенностей.

Утилизация стоков – один из определяющих вопросов при выборе схемы автономной канализации. От правильности выбора и эффективности работы очистного или накопительного сооружения во многом зависит комфорт проживания.

Для того, чтобы сравнить возможные варианты было проще, перечислим кратко особенности, преимущества и недостатки каждого из них.

Сооружения своими руками

Герметичная выгребная яма , с одной стороны, является классикой, с другой, эта классика все чаще уступает позиции более совершенным и экономичным конструкциям из-за своего основного недостатка – необходимости периодически вызывать ассенизаторскую машину для откачки содержимого. Услуги ассенизаторов – это не только хлопоты, но и неизбежные расходы. В то же время на этапе строительства выгребная яма является самым дешевым вариантом.

Самостоятельно построенные септики в зависимости от конструкции могут значительно увеличить временные интервалы между откачкой стоков или позволяют вовсе обойтись без ассенизаторов, ограничиваясь чисткой сооружения один раз в год или еще реже. Несомненно, материалы для строительства септиков своими руками придется покупать, однако с экономической точки зрения есть определенные преимущества:

• можно использовать материалы б/у,
• стоимость материалов ниже, чем готового сооружения,
• нет необходимости тратить деньги на работу (за редким исключением необходимого применения подъемной техники).

Материалами для изготовления резервуаров при самостоятельном строительстве могут служить:

• бетонные кольца,
• бетон (для заливного строительства),
• кирпич,
• пластиковые крупные емкости (еврокубы).

Готовые решения

Готовые септики могут быть энергозависимыми или автономными. Требующими и не требующими откачки.

Среди имеющихся на рынке вариантов оборудования для утилизации канализационных стоков можно выделить две основные категории.

1. Энергонезависимые заводские септики отличаются по своим эксплуатационным возможностям и, соответственно, по стоимости. Чем более эффективно работает септик (производительность, степень очистки), тем больше он стоит, однако, тем выше и уровень комфорта и меньше усилий требуется для обслуживания.

2. Станции локальной очистки (ЛОС) — это достаточно дорогостоящие, но более эффективные сооружения с возможностью очистки стоков с удалением до 98-99% примесей и получения пригодной для полива воды. Сбалансированные системы и использующиеся методы биоочистки делают ЛОС безопасными и удобными в эксплуатации. Основной недостаток ЛОС – высокая стоимость оборудования и необходимость в потреблении электроэнергии.

Наиболее популярными моделями готовых очистных конструкций являются:

• Танк,
• Юнилос,
• Тверь,
• Топас.

Как устанавливать септик Танк, а также про его устройство, мы рассказали на этой странице

Проектирование системы

Система автономной канализации в частном доме будет безотказно работать только в том случае, если при ее строительстве максимально учтены все нюансы эксплуатации, в том числе:

• среднесуточный объем потребления воды (объем резервуара должен быть не менее трех суточных норм),
• количество точек слива,
• рельеф местности (очистное или накопительное сооружение лучше размещать в самой нижней точке),
• уровень грунтовых вод (конструкция емкости и ее работа должны исключать вероятность их загрязнения),
• расположение ключевых объектов на участке (существуют санитарные нормы, определяющие минимальные допустимые расстояния до источников питьевой воды, окон и дверей жилого здания, плодовых деревьев и огорода, автомобильной дороги и пр.).

Когда проектируется автономная канализация своими руками, схема включает в себя:

• внешние коммуникации и очистное сооружение,
• внутренние трубопроводы и оборудование,
• вентиляционную систему.

Для того, чтобы разработанная система полностью соответствовала условиям эксплуатации и не испытывала перегрузок, в проект включаются следующие пункты:

• количество проживающих (в том числе и отдельно посчитанное число возможных сезонно гостящих в доме родственников),
• возможное число кратковременно одновременно посещающих дом гостей,
• количество точек водозабора и их тип (оснащение их тем или иным оборудованием),
• планировка участка (оптимально, если прилагается схема с указанием линейных размеров, площади, места расположения дома, надворных построек, источников питьевой воды).

Монтаж канализационной системы

Для того, чтобы понять, как сделать автономную канализацию в частном доме, можно рассмотреть весь комплекс работ, разделив его на отдельные блоки.

Внешние коммуникации

Внешний трубопровод представляет собой магистраль от жилого дома до места сбора или очистки сточных вод. Идеальным вариантом могла бы стать прямая линия от одной точки к другой, выполненная с необходимым уклоном, однако, далеко не всегда есть возможность проложить магистраль именно таким образом.

Кроме того, возможна врезка в эту магистраль дополнительных отводов (стоки из душевой, бани и пр.). Все повороты и места врезок представляют собой потенциальную опасность для образования засоров, поскольку при изменении скорости потока твердые примеси могут задерживаться на стенках труб.

В связи с этим следует соблюдать определенные правила:

• Для исключения резких изменений направления движения стоков, которые могут стать причиной образования засоров, для монтажа используются косые крестовины и тройники, а также отводы с углами 15, 30 и 45 градусов.
• Все места изменения направления и врезок дополняются ревизионными колодцами.

Еще одним важным моментом является выбор труб для наружной системы . Возможно использование изделий из:

• пластика,
• чугуна.

При выборе учитывается не только стоимость, но и характеристики труб.

• Если в канализацию заведен сток от посудомоечной и стиральной машин, лучше не применять полимерные материалы, чувствительные к высокой температуре хотя бы в начале магистрали, где стоки еще не остыли.
• На участках, проложенных под дорожками, тротуарами и, тем более, под дорогой для въезда машин на участок используются только самые прочные чугунные трубы.

Существуют и другие нюансы, которые следует учитывать, решая, как сделать автономную канализацию в частном доме.

• Слишком высокая, как и слишком низкая скорость потока могут стать причиной образования засоров, поэтому важно обеспечить на протяжении всей магистрали стабильный уклон 2% (2 см снижения уровня на каждый метр длины).
• Наружные коммуникации укладываются в траншеи, глубина которых должна быть больше глубины промерзания грунта в данном регионе).
• Коммуникации нуждаются в обязательной теплоизоляции, если нет возможности проложить их ниже уровня промерзания почвы. При укладке в непромерзающем слое можно обойтись без дополнительной защиты
• Для долговечности системы все трубы кроме пластиковых необходимо также защитить от воздействия влажности.
• Кроме ревизионных колодцев в сложных местах системы, аналогичные сооружения ставятся по всей длине из расчета – 1 колодец на 10-15 метров магистрали.

Внутренняя система

Внутренняя автономная канализация в частном доме своими руками выполняется из полипропиленовых или ПВХ труб. В этом случае также следует учитывать температуру стоков и восприимчивость материала.

Диаметр труб выбирается в зависимости от объема и типа стоков в каждой точке. Для умывальников достаточно отводов диаметром 50 мм, а для унитазов и общих коллекторов – 110 мм. Величина уклона, необходимого для похода стоков без задержек и образования пробок зависит от диаметра магистрали: для труб диаметром 50 мм он составляет 3% (3 см на каждый метр длины), а для труб диаметром 110 мм – 2% (2 см).

Для предотвращения обратного тока при возникновении засора рекомендуется устанавливать обратные клапаны (на каждый отвод отдельно или общий на коллекторный трубопровод). При монтаже внутренних канализационных систем также используются гидрозатворы или , способные предотвратить попадание в помещение неприятных запахов из канализации.

Важнейшим элементом канализационной системы является точка соединения ее внутренней и внешней составляющих, так называемый выпуск из дома, который является переходом внутридомового коллектора с магистралью, транспортирующей стоки к септику.

• Если канализация устраивается в уже построенном доме, возможен монтаж выпуска над поверхностью земли. В этом случае потребуется качественная теплоизоляция для предотвращения промерзания.
• Выпуск через фундамент ниже уровня промерзания почвы снижает степень риска и является предпочтительным. Возможность сверления отверстия для прокладки трубы после строительства здания определяется индивидуально. Лучше всего устроить такой выход на этапе постройки.
• Выпускная труба через стену должна проходить с установкой гильзы , которая защищает от повреждений и деформации выпускную трубу. В роли гильзы выступает, как правило, отрезок трубы большего диаметра (на 10-15 см), позволяющий укладку в него трубы выпуска и выступающий на 10 см за пределы фундамента с двух сторон.
• При сверлении отверстия и установке гильзы важно учитывать необходимость уклона коммуникаций по направлению к септику. Положение гильзы способно определить величину этого уклона.

Вентиляция канализационной системы

Как работает автономная канализация частного дома во многом зависит от эффективности . Последняя призвана нормализовать давление в трубопроводах, изменяющееся при спуске воды, а также отводить из системы газы. Наличие вентиляции позволяет также продлить долговечность системы, исключая вероятность .

Кроме того, своевременный приток воздуха в зону разреженности, возникающую при спуске воды, исключает вероятность ее захвата из сифонов, который обычно сопровождается неприятными звуками. Классическим решением является с выводом ее свободного конца на крышу.

При строительстве следует учитывать определенные требования и особенности.

• Фановая труба должна располагаться на кровле выше остальных (дымовой, вентиляции дома).
• Расстояние от фановой трубы до ближайшего окна или балкона по горизонтали должно составлять не менее 4 м.
• Оптимальный диаметр фановой трубы – 110 мм (такой же как и диаметр внутреннего стояка). С одной стороны, он обеспечивает необходимую тягу, с другой – при такой величине для системы не является критичным частичное сужение прохода из-за образования наледи в морозную погоду.

Устройство автономной канализации в частном доме все чаще дополняется , которые могут заменить общую вентиляцию или работать вместе с ней. Мембранные или штоковые конструкции реагируют на изменения давления. В зависимости от модели клапаны могут работать только на впуск или на впуск и выпуск воздуха. Устанавливать клапаны можно на общем трубопроводе или на отводах отдельных сантехнических сооружений. Часто целесообразным является монтаж подобного устройства только на отвод стиральной машины, поскольку именно она сливает воду с определенным напором, тем самым резко изменяя давление в трубопроводе.

Чтобы система отвода сточных вод функционировала безупречно, при ее обустройстве необходимо учесть несколько нюансов. Мы расскажем сегодня, что такое канализация для частного дома, как правильно ее установить и каких ошибок следует избегать.

Разводка труб

Монтаж системы канализации производится поэтапно:
вначале укладывается выпуск (труба, соединяющая внешнюю уличную и внутридомовую систему);

Устройство выпуска

Далее монтируется стояк – центральная труба, располагаемая вертикально; для облегчения обслуживания лучше, если он будет в доме один; как правило, он располагается в подсобных помещениях или туалете; не следует монтировать его в жилых комнатах или кухне; он устанавливается открыто или укладывается в специальную шахту;

Последними подсоединяются отводы , начиная с крестовин, только вверх раструбами ; при этом унитаз к стояку подключается только отдельно трубой 100-110 мм, остальные приборы можно подсоединить к единой общей подводке тонкими трубами 50 мм.

Совет . Для облегчения вхождения труб в крепежи можно использовать жидкое мыло.

Монтаж выпуска

2. Отверстие гидроизолируется с помощью битумной мастики.

3. Далее в него вставляется специальная гильза (отрезок диаметром на 20-40 мм больше выводящей трубы). Она служит для предотвращения от разрушения основного трубопровода. Гильза должна выступать из фундамента с обеих сторон на 150 мм.

4. В гильзу укладывается выводящая труба. Пространство между ними тщательно заполняется пеной.

5. С внутридомовой канализационной трубой гильза соединяется косым тройником (тройником 45°) и отводом .

Канализационные крестовины, тройники и отводы

Угол уклона

40-55 мм – от 3%;

85-100 мм – от 2%.

Естественно, чем дальше находится прибор от стояка, тем больше следует увеличивать уклон. Допустим, сливная яма находится на расстоянии 200 м от самого стояка. Чтобы получить требуемый угол наклона, следует сместить трубу по высоте на 60 мм.

Угол наклона труб

Совет. При выборе труб для канализации обратите внимание, что уличные трубы всегда окрашиваются в оранжевый цвет, а трубы, предназначенные для монтажа в помещении – в серый.

Монтаж стояка

2. Монтируется стояк только строго вертикально . Допускаются незначительные отступления до 2 мм на каждые 2 м.

3. Чтобы стыки не препятствовали прохождению жидкости, раструбы монтируются сверху .

4. При сборе постепенно подключаются боковые отводы и ревизионные люки. Для этого используются косые тройники и крестовины.

5. При подключении отводов трубы, проходящие параллельно полу, укладываются на специальные опоры .

Схема канализационной системы

6. Излишних поворотов труб следует избегать, если без них нельзя обойтись, лучше воспользоваться двумя тройниками в 45°, а еще лучше тремя по 30°; если выбрать один в 90°, то отходы в нем будет застаиваться ; кроме того, при подключении под прямым углом давление в стояке будет предельным, что приведет к излишнему шуму в помещении.

Совет. Так как засоры возникают чаще всего в местах поворотов, рядом с ними обязательно предусмотрите ревизионные или смотровые люки.

7. К стене стояк фиксируется на хомуты, которые должны располагаться под раструбами. Расстояние между хомутами – до 4 м. Чтобы не повредить систему, отверстия под них следует подготовить заранее или при их подготовке на время разобрать стояк.

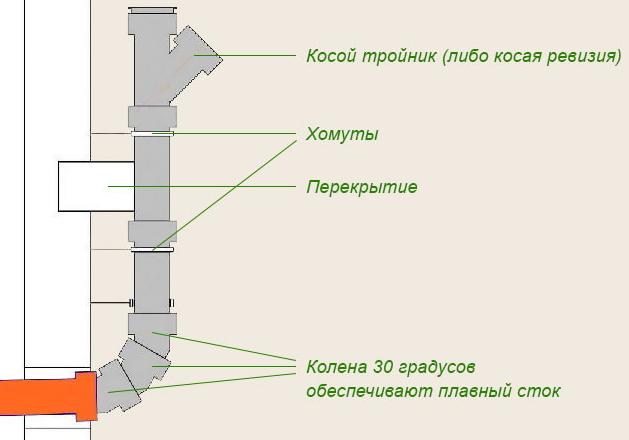

Схема сборки стояка

Обустройство вытяжки

Чтобы этого избежать, необходимо предусмотреть их отвод в атмосферу. Фановая труба для вентиляции канализационной системы выводится через крышу. Ее диаметр всегда равен диаметру трубы основной. Если фановая труба проходит по неотапливаемую чердачному помещению, ее необходимо утеплить.

При небольшой пропускной способности канализации допускается оборудование канализации без вытяжки . Однако в таком случае стояк обязательно должен заканчиваться прочистным или ревизионным люком.

Ревизионный люк и отверстие для прочистки (оборудуется заглушкой)

Основные правила разводки

Чтобы не допустить выплеска нечистот, вся сантехника подключается выше унитаза ;

Во избежание засоров не допускаются сильные перегибы и излишне крутые повороты труб ;

Монтаж канализационной системы

диаметр трубы подводки подбирается равным или чуть большим, чем размер наибольшего патрубка от сантехнического прибора;

При наличии в доме унитаза диаметр общего стояка должен быть больше или хотя бы равен 100 мм – диаметру патрубка унитаза;

Подводка к нему не должна превышать метра; от других сантехнических приборов допускается длина подводки до 3 м; если по каким-то причинам она делается больше, то ее диаметр увеличивают до размера общего стояка (не менее 100 мм); чтобы не увеличивать ее диаметр, можно оборудовать на ее верхнем конце вакуумный клапан;

Для обслуживания системы следует предусмотреть ревизионные люки и люки для прочистки ; их следует располагать через каждые 10 м;

Чтобы в зимний период трубы не перемерзли, в местах прохождения их под землей их следует тщательно утеплить .

Обустройство канализации в частном доме начинают с планировки и схемы укладки. Это позволяет максимально удобно расположить всю сантехнику, сделать правильный уклон, точно рассчитать все расходные материалы.

В результате система будет работать бесперебойно, а в случае поломки или засорения одного из элементов, все можно будет быстро и легко починить. В этой статье мы расскажем, как правильно составить схемы проведения внутренней и наружной (внешней) канализации для частного дома или на даче, какова оптимальная глубина укладки канализационных труб и какие расходные материалы следует использовать при устройстве и монтаже автономной системы своими руками в доме и снаружи.

Составление схемы начинается от дальнего сантехнического прибора на чердаке или верхнем этаже . Все горизонтальные линии обязательно сводятся к одному стояку. Для экономии средств и расходных материалов санузлы на разных ярусах размещаются по одной вертикали.

Канализация в доме состоит из :

• Гидрозатворов, препятствующих попаданию запахов в помещение;
• Стоков от всей сантехники;
• Труб, выводящих стоки в наружную канализацию;
• Колен и тройников, соединяющих трубы в единую систему;
• Хомутов в стенах, которые поддерживают трубы и дают им направление и угол наклона.
• Центрального стояка.

Важно, чтобы в доме не было перехода от большего диаметра канализации к меньшему. Поэтому на схеме туалет должен располагаться максимально близко к стояку.

Точный чертеж внутренней системы зависит от этажности здания, наличия подвала, количества используемой сантехники и числа пользователей. Также имеет значение глубина септика и привязка к дополнительному оборудованию (насосная станция или отдельно для каждого прибора).

На схеме должны отображаться все элементы в масштабе , чтобы при случае планового ремонта или аварийной ситуации можно было быстрее разобраться в разводке и найти поломку.

Наружная линия

Внешняя канализация начинается с трубопровода от фундамента . Стоки отводятся к септику, выгребной яме или фильтрующему сооружению. На каждом повороте трубы устанавливаются ревизии (переходники с крышками, с помощью которых можно быстро прочистить засор). Снаружи также располагается ревизионный колодец и вентиляционный зонт.

Вентиляция выводится от стояка через фановую трубу. Из-за сильных посторонних запахов ее нельзя монтировать вблизи окон, с выходом во двор или вблизи от дымарей. Категорически запрещается соединять ее с обычной вентиляционной шахтой . Вместо зонта можно использовать специальный вакуумный клапан вверху стояка (не путать с обратным клапаном!).

Преимущества и недостатки разных типов резервуаров

Конечный элемент системы – резервуар для хранения и очистки. При отсутствии центрального коллектора для забора водостоков, используются автономные установки.

1. Выгребная яма . Ее легко организовать на участке и это самый дешевый вариант. Но с большими объемами стоков она не справляется. Существует возможность попадания грязи в грунтовые воды и неприятный запах.
2. Септик своими руками из кирпича, залитого бетоном, или готовых железобетонных коле ц. Он хорошо выполняет свои функции, долговечен и прочен. К минусам можно отнести долгое время монтажа и серьезные затраты на сооружение.
3. Промышленная автономная установка . Такой септик стоит дороже, но затраты покрываются за счет скорости сооружения, высокого качества и длительной эксплуатации оборудования.
4. Станция биологической очистки . Самый дорогой вариант, нуждающийся в постоянной электроэнергии. Отличается самой высокой степенью очистки и большой производительностью.

Расходные материалы, расчет и цены

Обязательно нужно определиться с объемом септика. Расчет проводится с учетом, что на каждого жителя дома используется 200 л воды в день . Стоки в септике отстаиваются в течение 3-х суток. Исходя из этих данных, получаем точный размер сточного резервуара.

Так, семья из 4-х человек потребляет 800 л. За три дня накапливается 2400 л. Значит, нужно подбирать септик именно такого объема . При желании можно сделать небольшой запас на случай максимальной загруженности резервуара. Септики с такими параметрами стоят от 20 тыс. руб.

Основная арматура:

• Крестовины для соединения 4-х участков под углом (80-100 руб.).
• Тройники с отводом бокового участка на 45 или 90 градусов.
• Колено для соединения труб с разницей высот (450 руб./шт.).
• Прямолинейная двухсторонняя муфта с резиновыми манжетами в раструбах (от 30 руб.).
• Ревизия (60 руб.)
• редукции разных параметров (от 40 руб/шт.)
• Зонт вытяжки (от 50 руб.)

Прежде чем начинать обустраивать канализационную систему, необходимо внимательно ознакомиться с основными требованиями, выдвигаемыми к ней. Как и мы расскажем в специальном обзоре.

Вода может быть не только полезной, но и вредной для человеческого организма. Какой фильтр грубой очистки лучше подойдет для дачи, узнайте из этой .

Оптимальный наклон и глубина заложения при строительстве

Согласно рекомендациям СНиП для труб с диаметром 50 мм делается стабильный 3 см на каждый метр укладки . При сечении в 100 мм это значение можно уменьшить до 2 см. Во избежание засорений и «зажириваний» канализации на кухне, желательно увеличить на 0,5-1 см уклон на каждый метр разводки.

При монтаже на земельном участке соблюдается такой же угол наклона. Гильза (труба большего диаметра, чем основной трубопровод, выступающая на 15 см из каждого края) устанавливается в отверстии, сделанном в фундаменте. Она обеспечивает переход к наружной канализации, и располагается на 30 см выше уровня промерзания грунта .

Закапывать трубы ниже уровня промерзания (в среднем он составляет 1.6 м) нерентабельно – придется делать очень глубокий септик. При соблюдении постоянного уклона это будет 4-5 м, где уже могут появляться грунтовые воды. Стоимость увеличивается за счет дополнительных бетонных колец и более прочных (гофрированных) труб, которые смогут выдержать и напор водостока, и вес грунта.

Температура стока обычно выше комнатной, что препятствует замерзанию, а при желании можно использовать теплоизоляцию или утепление греющим кабелем.

Подбор труб и диметров

Для отвода стоков от сантехнических приборов используются трубы диаметром 5 см . Труба от туалета должна иметь сечение 10-11 см, что поможет избежать появлению засоров.

Чтобы организовать канализационную систему в частном доме могут использоваться трубы чугунные, железобетонные или пластиковые. Последние более приемлемы, благодаря своей прочности, долговечности, стойкости к коррозиям и гладкой поверхности.

Наружные (ПВХ)

Предназначены для наружных сетей. Они отличаются характерным оранжевым или желто-коричневым цветом. Несмотря на относительную дешевизну, эти трубы обладают достаточной прочностью, что позволяет их применение как при наружном, так и скрытом монтаже . Для них рекомендуется соединение методом холодной сварки. Все повороты производятся с использованием фитингов и отводов.

Внутренние (полипропилен)

Для внутренних коммуникаций имеют светло-серый цвет и обладают разными техническими параметрами, зависимо от производителя и модели. Их общие особенности:

• Одно- или многослойность.
• Пенопропилен защищен алюминиевым покрытием и полимерным слоем.
• Соединение проводится сваркой или с применением специальных фитингов.

Правила устройства и прокладки внешней системы

Вкратце инструкция, как правильно сделать местную автономную системы канализации в частном загородном доме (на даче) своими руками, выглядит так:

1. Механическая или ручная выкопка траншеи.
2. Формирование песчаной подушки.
3. Раскладка всех составляющих элементов (трубопровод, лотки, фитинги).
4. Соединение фрагментов, начиная от выхода из внутренней канализации. Для большей надежности места креплений обрабатываются силиконовым герметиком .
5. Тестирование герметичности соединений при максимальной нагрузке.
6. Засыпать траншею, стараясь утрамбовать песок или грунт только по сторонам трубы, избегая резкой нагрузки под прямым углом. Толщина песчаной засыпки — не менее 15 см .

Для поворотов трубопровода применяются фасонные детали для наружных инженерных сетей. Если расстояние от фундамента до септика больше 10-12 м, есть смысл оборудовать участок промежуточным ревизионным колодцем.

В этом видео представлено, как правильно сделать канализацию для частного дома, а также как самостоятельно проложить трубы:

Как же правильно провести канализацию в частном доме, сделать все по схеме самому и проложить трубы для системы без ошибок? Монтаж канализационной системы будет более качественным, если соблюдать несколько предписаний:

При монтаже канализации важно учесть каждый нюанс : расстановка сантехники, рельеф участка, расположение заборного коллектора или септика, глубина прокладки труб и угол наклона.

Только при внимательном составлении схемы, тщательном планировании и соблюдении порядка установки системы канализации в частном доме или на даче своими руками можно гарантировать, что система не замерзнет среди зимы, и будет хорошо отводить стоки, не создавая дополнительных проблем в доме и на участке.

Насущный вопрос, который терзает всех желающих проживать в частных загородных домах без возможности подключения к центральному водопроводу и водоотведению, как сделать автономную канализацию. Ведь без нее не представляется возможным полноценное использование таких благ цивилизации, как ванна, душ, раковина на кухне, стиральная машина и многое другое. Канализация в частном доме может быть оборудована разными способами, о которых мы и поговорим в рамках данной статьи. Правильно подобрать систему, подходящую для Ваших индивидуальных условий и потребностей, даже важнее, чем воплотить ее в жизнь.

Какой может быть система канализации - частный дом с постоянным и временным проживанием

Вариант обустройства системы водоотведения в частных домах выбирается в зависимости от нескольких условий:

• Дом с постоянным или временным проживанием.
• Сколько человек постоянно проживает в доме.
• Какой ежедневный расход воды на одного человека в доме (зависит от количества потребителей воды, таких как ванная, душ, унитаз, раковина, умывальник, стиральная машина и др.)
• Какой уровень залегания грунтовых вод.
• Какой размер участка, сколько места можно использовать под очистные системы.
• Какова структура и тип почвы на участке.
• Климатические условия местности.

Более подробно ознакомиться с требованиями можно в соответствующих разделах СанПин и СНиП.

Условно все системы канализации в частном доме можно разделить всего на два типа:

• Накопительные системы (выгребная яма без дна, герметичная емкость для стоков).
• Сооружения по очистке сточных вод (простейший однокамерный септик с почвенной очисткой, двухкамерный септик - переливающиеся колодцы с естественной очисткой, двух - трехкамерный септик с полем фильтрации, септик с биофильтром, септик (аэротенк) с постоянной подачей воздуха).

Самый древний, проверенный столетиями и даже тысячелетиями способ обустройства канализации, - выгребная яма. Еще каких-то 50 - 70 лет назад этому способу вовсе не было альтернативы. Но при этом люди не использовали такое большое количество воды в частных домах, как сегодня.

Выгребная яма представляет собой колодец без дна. Стены выгребной ямы могут быть выполнены из кирпича, бетонных колец, бетона или другого материала. На дне остается почва. При попадании стоков из дома в яму более-менее чистая вода просачивается в почву, очищаясь. Фекальные массы и другие твердые органические отходы оседают на дне, скапливаясь. Со временем колодец заполняется твердыми отходами, тогда его необходимо чистить.

Раньше стенки выгребной ямы не делали водонепроницаемыми, тогда при заполнении ямы ее просто закапывали и вырывали новую в другом месте.

Сразу хотелось бы отметить, что устройство канализации в частном доме с помощью выгребной ямы возможно, только если среднесуточный объем стоков составляет меньше 1 м3. В таком случае почвенные микроорганизмы, которые живут в почве и питаются органикой, успевают обработать воду, проникающую в почву через дно ямы. Если же объем стоков больше этой нормы, вода не проходит достаточную очистку, проникает в почву и загрязняет грунтовые воды. Это чревато тем, что в радиусе 50 м могут быть заражены колодцы и другие источники воды. Добавление в выгребную яму микроорганизмов несколько уменьшает неприятный запах, исходящий от нее, а также ускоряет процесс очистки воды. Но, тем не менее, не стоит рисковать.

Вывод . Выгребную яму без дна можно строить в том случае, если в доме бывают наездами 2 - 3 дня в неделю и не расходуют много воды. При этом уровень залегания грунтовых вод должен быть ниже дна ямы хотя бы на 1 м, иначе загрязнения почв и источника воды не избежать. Несмотря на самую низкую стоимость обустройства, выгребная яма не пользуется популярностью в современных загородных домах и коттеджах.

Герметичная емкость - накопительный бак

На участке возле дома устанавливается герметичная емкость, в которую стекают по трубам сточные воды и отходы со всего дома. Эта емкость может быть готовой, купленной в магазине, и изготовленной из пластика, металла или другого материала. А может быть смонтирована самостоятельно из бетонных колец, дно из бетона, а крышка из металла. Основное условие при установке канализации в частном доме подобного типа - полная герметичность. Для канализации подойдут гофрированные трубы прагма.

Когда емкость будет заполнена, ее необходимо очистить. Для этого вызывается ассенизаторская машина, вызов которой стоит от 15 до 30 у.е. Частота опорожнения емкости, как и требуемый объем, зависит от количества стоков. Например, если в доме постоянно проживают 4 человека, пользуются ванной, душем, раковиной, туалетом, стиральной машиной, то минимальный объем накопительного бака должен быть 8 м3, его придется очищать раз в 10 - 13 дней.

Вывод . Герметичная выгребная яма - один из вариантов, как можно провести канализацию в частном доме, если уровень грунтовых вод на участке высокий. Это позволит полностью обезопасить почву и источники воды от возможного загрязнения. Недостаток такой системы канализации в том, что придется часто вызывать ассенизаторскую машину. Для этого с самого начала необходимо правильно рассчитать место установки емкости, чтобы обеспечить удобный подъезд к ней. Дно ямы или емкости не должно быть глубже 3 м от поверхности почвы, иначе шланг очистки не достанет до дна. Крышку емкости необходимо утеплить, чтобы обезопасить трубопровод от замерзания. На подобную канализацию в частном доме стоимость зависит от материала емкости. Самым дешевым вариантом будет приобретение еврокубов б/у, самым дорогим - бетонная заливка или кирпич. В дополнение - ежемесячные расходы на очистку.

Однокамерный септик - простейший вариант почвенной очистки

Однокамерный септик не далеко ушел от выгребной ямы, очень часто его так и называют. Представляет собой колодец, на дно которого засыпан щебень слоем не менее 30 см, а сверху крупнозернистый песок таким же слоем. Сточные воды по трубам попадают в колодец, где вода, просачиваясь сквозь слой песка, щебня, а затем почву, очищается на 50 %. Подсыпки песка и щебня улучшают качество очистки воды и частично фекалий, но не решают проблему кардинально.

Вывод . Проведение канализации в частном доме с помощью однокамерного септика невозможно при постоянном проживании и больших объемах стоков. Только для домов с временным проживанием и низким уровнем грунтовых вод. Через некоторое время щебень и песок необходимо будет полностью заменить, так как они заилятся.

Двухкамерный септик - переливные колодцы-отстойники

Как один из экономичных вариантов канализации, который можно смонтировать самостоятельно, обустройство переливных колодцев-отстойников и фильтрующих колодцев пользуется повсеместной популярностью.

Данная система канализации в частном доме представляет собой два колодца: один - с герметичным дном, второй - без дна, но с присыпками, как в предыдущем способе (щебень и песок). Сточные воды из дома поступают в первый колодец, где твердые органические отходы и фекалии опускаются на дно, жирные всплывают на поверхность, а между ними образуется более-менее осветленная вода. На высоте примерно 2/3 первого колодца он соединяется со вторым колодцем переливной трубой, расположенной слегка под наклоном, чтобы вода могла беспрепятственно туда стекать. Частично осветленная вода попадает во второй колодец, где просачиваясь через присыпку щебня, песка и почву, очищается еще больше и уходит.

Первый колодец является отстойником, а второй - фильтрующим колодцем. Со временем в первом колодце скапливается критическая масса фекалий, для удаления которых необходимо вызывать ассенизаторскую машину. Делать это придется примерно раз в 4 - 6 месяцев. Чтобы уменьшить неприятный запах, в первый колодец добавляют микроорганизмы, которые разлагают фекалии.

Переливная канализация в частном доме: фото - пример

Двухкамерный септик можно сделать самостоятельно из бетонных колец, бетона или кирпича, а можно приобрести готовый (пластиковый) у производителя. В готовом двухкамерном септике будет происходить еще и дополнительная очистка с помощью специальных микроорганизмов.

Вывод . Установить канализацию в частном доме из двух переливных колодцев можно лишь в том случае, если уровень грунтовых вод даже в паводок находится ниже на 1 м от дна второго колодца. Идеальными условиями является песчаный или супесчаный грунт на участке. Через 5 лет щебень и песок в фильтрующем колодце придется заменить.

Септик с полем фильтрации - биологическая и почвенная очистка

Мы переходим к описанию более-менее серьезных систем очистки, позволяющих не переживать за загрязнение окружающей среды.

Данный вид септика представляет собой одну емкость, разбитую на 2 - 3 секции или несколько отдельных емкостей-колодцев, соединенных трубами. Чаще всего, приняв решение обустроить именно такой тип канализации, приобретается септик фабричного изготовления.

В первой емкости происходит отстаивание сточных вод, как и в предыдущем способе (колодце-отстойнике). По трубе частично осветленная вода попадает во вторую емкость или секцию, где анаэробные бактерии разлагают органические остатки. Еще больше осветленная вода попадает на поля фильтрации.

Поля фильтрации представляют собой площадь под землей, где сточные воды проходят почвенную очистку. Благодаря большой площади (около 30 м2), вода очищается на 80%. Идеальный случай, если грунт будет песчаным или супесчаным, в противном случае придется оборудовать искусственное поле фильтрации из щебня и песка. После прохождения полей фильтрации вода собирается в трубопроводы и отводится в дренажные канавы или колодцы. Сверху над полями фильтрации нельзя сажать деревья или съедобные овощи, разрешается только разбивать клумбу.

Со временем поля заиливаются, и их необходимо чистить, а точнее заменять щебень и песок. Можете представить себе, какой объем работ придется выполнить, и во что превратится Ваш участок после этого.

Вывод . Прокладка канализации в частном доме, предполагающей наличие поля фильтрации, возможна только в том случае, если уровень грунтовых вод ниже 2,5 - 3 м. В остальном же - это довольно конструктивное решение при условии наличия достаточного свободного места. Также не стоит забывать, что расстояние от полей фильтрации до источников воды и жилых построек должно быть больше 30 м.

Септик с биофильтром - станция естественной очистки

Станция глубокой очистки позволяет выполнить полноценный монтаж канализации в частном доме, даже если уровень грунтовых вод очень высок.

Септик представляет собой емкость, разделенную на 3 - 4 секции. Приобретать его лучше у проверенного производителя, предварительно посоветовавшись с профессионалами на предмет необходимого объема и оснащения. Безусловно, на подобную канализацию в частном доме цена не самая низкая, начинается с 1200 у.е.

В первой камере септика происходит отстаивание воды, во второй - разложение органики анаэробными микроорганизмами, третья камера служит для сепарации воды, так как в четвертой идет разложение органики с помощью аэробных бактерий, которым нужен постоянный приток воздуха. Для этого над камерой монтируется труба, возвышающаяся над уровнем грунта на 50 см. Аэробные бактерии подселяют на фильтр, установленный на трубе, ведущей из третьей секции в четвертую. По сути это и есть поле фильтрации - только в миниатюре и концентрированное. Благодаря маленькой площади продвижения воды и большой концентрации микроорганизмов, происходит тщательная очистка воды до 90 - 95 %. Такую воду можно смело использовать для технических нужд - полива огорода, мытья автомобиля и многого другого. Для этого их четвертой секции отводится труба, ведущая либо в емкость для накопления очищенной воды, либо в дренажную канаву или колодец, где она просто впитается в грунт.

Очистная канализация в частном доме - схема работы:

Вывод . Септик с биофильтром - хорошее решение для частного дома с постоянным проживанием. Микроорганизмы можно добавлять в септик, просто высыпав их в унитаз. Никаких ограничений для использования подобной очистной станции нет. Неоспоримым плюсом является то, что она не требует подведения электричества. Единственный недостаток - проводка канализации в частном доме требует постоянного проживания, так как без постоянного прибывания сточных вод бактерии гибнут. При подселении новых штаммов, они начинают активную деятельность только спустя две недели.

Септик с принудительной подачей воздуха - станция искусственной очистки

Станция ускоренной очистки, где естественные процессы происходят искусственным путем. Строительство канализации в частном доме с использованием аэротенка потребует подведения электричества к септику для подключения насоса подкачки воздуха и воздухораспределителя.

Подобный септик состоит из трех камер или отдельных емкостей, соединенных между собой. В первую камеру поступает вода по канализационным трубам, где отстаивается, а твердые отходы выпадают в осадок. Частично осветленная вода из первой камеры закачивается во вторую.

Вторая камера - собственно и есть аэротенк, здесь вода смешивается с активным илом, который состоит из микроорганизмов и растений. Все микроорганизмы и бактерии активного ила - аэробные. Именно для их полноценной жизнедеятельности нужна принудительная аэрация.

Смешанная с илом вода попадает в третью камеру - отстойник для более глубокой очистки. Затем ил перекачивается назад в аэротенк специальным насосом.

Принудительная подача воздуха обеспечивает довольно быструю очистку сточных вод, которые затем можно будет использовать для технических нужд.

Вывод . Аэротенк - дорогое, но необходимое в некоторых случаях удовольствие. Цена начинается с 3700 у.е. Никаких ограничений по установке подобной канализации нет. Недостатки - потребность в электричестве и постоянном проживании, иначе бактерии активного ила гибнут.

Водоснабжение и канализация частного дома - общие правила

На расположение объектов канализации распространяются определенные ограничения.

Септик должен располагаться:

• не ближе 5 м от жилого здания;
• не ближе 20 - 50 м от источника воды (колодца, скважины, водоема);
• не ближе 10 м от огорода.

Жилой дом должен быть на удалении:

• 8 м от фильтрующих колодцев;
• 25 м от фильтрующих полей;
• 50 м от аэрационных очистных установок;
• 300 м от сливных колодцев или станций.

Трубы, ведущие к септику, необходимо утеплить, чтобы они не промерзали зимой. Для этого они обматываются теплоизолирующим материалом и вставляются в асбестоцементные трубы. Внешняя разводка канализации в частном доме осуществляется трубами диаметром 100 - 110 мм, уклон должен составлять 2 см на 2 м, т.е. 2°, на практике делают несколько больше - 5 - 7 ° (с запасом). Но с этим делом шутить не стоит, так как больший уклон приведет к тому, что вода будет быстро проходить по трубам, а фекалии задерживаться и засорять их, а меньший угол наклона не обеспечит вообще продвижение сточных вод по трубам. Желательно трубы укладывать так, чтоб не было поворотов и углов. Для внутренней разводки канализационных труб достаточно 50 мм диаметра. Если дом имеет более одного этажа, и на верхних этажах также установлены ванны, раковины, туалет, то для спуска сточных вод вниз используется стояк диаметром 200 мм.

Если Вы решили, что канализация частного дома своими руками Вам по плечу, обязательно учтите все ограничения СанПин и СНиП, касающиеся расположения и конструкции канализации. Чтобы не портить отношения с соседями, учтите расположение их источников воды и других построек.

Крайне важным является проект канализации частного дома, не стоит пытаться обойтись без него. Канализация - не та система, которая терпит приблизительность. Обратитесь в проектные бюро или к архитекторам, пускай профессионалы создадут Вам рабочий проект с учетом всех особенностей грунта, участка, климата и условий эксплуатации. Лучше, если этот проект будет выполнен вместе с проектом самого дома до начала его строительства. Это значительно облегчит монтаж.

Если Вас интересует вопрос, как сделать канализацию в частном доме при высоком уровне грунтовых вод , то исходя из всего вышеперечисленного, это могут быть такие варианты:

• Герметичная емкость для накопления отходов.
• Септик с биофильтром.
• Аэрационная станция очистки (аэротенк).

Непосредственно работы по монтажу канализационной системы в частном доме - не такие уж и сложные. Необходимо развести по дому трубы, которые будут собирать стоки из разных источников, соединить их в коллектор и провести через фундамент или под ним по грунту к септику. Земляные работы можно выполнить самостоятельно, а можно нанять экскаватор. А вот правильно подобрать систему канализации и составить проект - значительно важнее.

Канализация в частном доме: видео - пример
