Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

• с опорой на грунт — со стяжкой по грунту или на лагах;
• с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м . Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1 .

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм . Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис.2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

• теплоизоляцию помещений из условий энергосбережения;
• комфортные гигиенические условия для людей;
• защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
• предотвращать накопление конденсата водяных паров внутри конструкции пола;
• снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

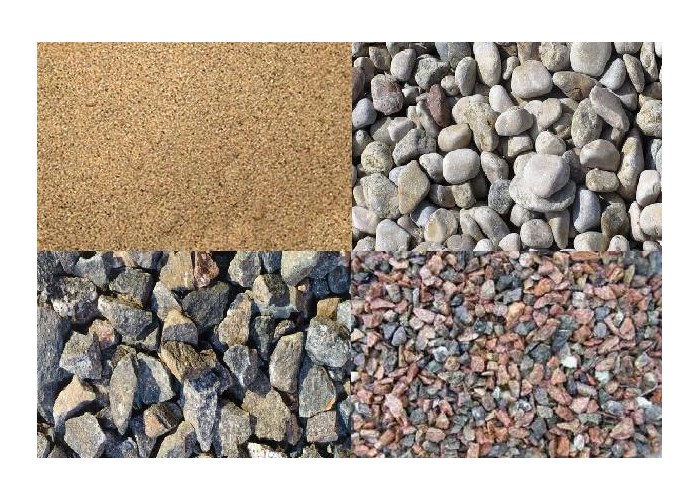

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от , колодца и (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см. ) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм . Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см . по теплосберегающей способности соответствует 50 мм . пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции. Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

• пол по грунту с бетонной стяжкой ;
• пол по грунту с сухой сборной стяжкой ;
• пол по грунту на деревянных лагах .

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

Полы по грунту представляют собой многослойную конструкцию, Рис.4 . Пройдемся по этим слоям снизу вверх:

1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги , содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм .). Пленку заводят на стены.
2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм , нарезанных из плит утеплителя.
3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм . Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм . Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм . На время твердения бетон накрывают пленкой или поливают водой. Читайте:
4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см . Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм . Толщина слоя утеплителя определяется теплотехническим расчетом.
6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм .), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм . выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см 2 ). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: . Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см .
8. На стяжку монтируют чистовой пол .

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки . Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м 2 и поставляется в рулонах шириной от 0,5 до 3,0 м , длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м 3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м 3 , чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см. Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

Устройство примыкания пола к наружной стене показано на Рис. 6.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).

Толщина утеплителя пола на грунте

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло. Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

1. Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
2. Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены. Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола . Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м 2 ·°С) . Калькулятор для расчета этого показателя можно найти

Деревянный пол по грунту на лагах по бетонной стяжке

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги. Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках. При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью 20-30 см 2 .

Деревянный пол по грунту на лагах по столбикам

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 —
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если пучинистый, то пол зимой и весной может «загулять» под действием сил .

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, и подземную часть

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно и подземную часть фундамента на глубину 0,5 — 1 м.

Кроме того, поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно
О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Еще статьи на эту тему:

Главная отличительная особенность конструкции пола 1-го этажа, размещенного над неотапливаемым подпольем, это то, что в конструкции присутствует утеплитель. А там, где присутствует утеплитель, автоматически появляется вопрос его защиты от неблагоприятных факторов, для того чтобы сберечь его теплозащитные качества. И один из самых важных вопросов защиты утеплителя – это вопрос защиты его от влаги, то есть устройство пароизоляции. В этой статье речь пойдет об утеплении деревянного пола первого этажа над подвалом, причем своими руками.

Создание температурно-влажностного режима

Основная задача всех конструкций с использованием утеплителя – это создать правильный режим его эксплуатации, т.е. сделать так, чтобы влага не проникала в утеплитель, а та, которая в нем может образоваться, имела возможность беспрепятственно испаряться наружу. Первым средством защиты является пароизоляция. Вторым средством является вентиляция, так как достаточная вентиляция способствует испарению влаги. Эти принципы должны быть использованы при устройстве пола 1-го этажа.

Первый обеспечивается корректным применением средств пароизоляции. Вентиляцию же обеспечивают воздушные зазоры и пространство под полом (подполье). Подполье (техподполье, подвал) должно быть сухим и хорошо проветриваемым. Неправильный температурно-влажностый режим подполья может привести к образованию конденсата внутри утеплителя. Что бы этого не случилось, подполье должно иметь продухи для его вентиляции. При очень низких температурах воздуха зимой их можно даже закрывать, что бы температура в подполье не была очень низкой и это не приводило к большому перепаду температур, который способствует образованию конденсата в утеплителе или на его поверхности.

Утеплитель

Виды утеплителей

В качестве утеплителя применяют как насыпные, так и рулонные или плитные материалы. Насыпные утеплители это керамзит, вермикулит, шлак, минеральные волокна, стружка.

Засыпка керамзитом

Плитные материалы это фабрично изготовленные плиты или блоки из материалов с низкой теплопроводностью. В последнее время приобрели большую популярность пенные полиуритановые утеплители, которые задуваются в пространство утепляемой конструкции.

Минераловатный утеплитель

Но наибольшей популярностью, особенно в частном строительстве, пользуются гибкие, мягкие материалы. Такие утеплители хороши тем, что им легко придать необходимую форму, они удобны при укладке. Самый распространенный утеплитель это так называема минеральная вата в виде матов или рулонов.

Достоинства минераловатного утеплителя :

• хорошие показатели теплопроводности;
• не горючий и не поддерживает горение;
• легкий, экономия на несущих конструкциях;
• удобство и быстрота монтажа.

Недостатки:

• гигроскопичность;
• необходимо основания для укладки.

Пароизоляция – зачем она нужна

Утеплитель необходимо защитить от увлажнения. Любой утеплитель, если он намокает, очень сильно теряет теплозащитные свойства. А так как минеральная вата материал гигроскопчный, то нужно позаботиться, что б на него не попадала влага.

Но защита требуется не только от воды. Защита требуется от проникновения пара. Пароизоляция играет большую роль в создании оптимальных условий эксплуатации утеплителя.

Не вникая в понятия парциального давления, отметим важность понимания двух моментов:

Именно пароизоляция является тем барьером, который не дает влаге (в виде пара) проникать в утеплитель;

Важно правильно определить в каком месте «пирога» пароизоляция должна размещаться.

Принцип размещения пароизоляции

Для того, что б кратко, но при этом однозначно понять, где должна быть размещена пароизоляция, нужно запомнить: пар всегда распространяется из места с более высоким давлением в зону меньшего давления. Проще это можно сказать так: теплый пар всегда (практически) распространяется из помещения наружу. Это нужно запомнить и тогда легче не запутаться с тем, где она должна размещаться.

Из сказанного следует, что пароизоляция не размещается «над» или «под» утеплителем. Она размещается «между» теплым помещением-источником пара (обычно это внутренние отапливаемые помещения) и холодным помещением (наружным пространством), куда этот пар движется. Поэтому, в случае утепления чердачного перекрытия, пароизоляция будет находиться под утеплителем, а в случае утепления деревянного пола над подвалом – над утеплителем.

Понятия пароизоляция, гидроизоляция, мембрана

Для того, что бы пароизоляция была эффективной, т.е. работала правильно а не наносила вред, пленку нужно уложить правильной стороной. Для этого нужно изучить инструкцию производителя и проконсультироваться у продавца. Сейчас выпускается большое количество разнообразных материалов для защиты от пара и воды. Но между ними есть различие. Область их применения зависит от типа помещений, их влажностно-температурных условий, температуры воздуха окружающей среды, для какой конструкции применяются – кровли, перекрытий или стен. Часто путаница происходит из самих понятий: пароизоляция и мембрана, вместо гидроизоляции применяют пароизоляцию.

Предназначена для защиты от водяных паров, которые находятся в воздухе помещения. Фактически пар – это водонасыщенный газ, или можно сказать газообразное состояние воды. У пароизоляции должен быть низкий показатель паропроницаемости, т.е. она не должна пропускать пар. Он равен ориентировочно 10 гр\м2\сут.

В основном пароизоляция представляет из себя пленку. Их условно можно разделить на:

Паропроницаемые или «дышащие» (мембраны);

Паронепроницаемые, практически не пропускающие ни пар, ни воду, ни воздух.

Гидроизоляция предназначена для защиты конструкций от воды. Молекулы воды больше чем молекулы газа.

Мембрана . Сейчас стало очень популярным слово мембрана. Мембраны – это уже более высокотехнологичные пленки. Применительно к теме пароизоляции можно сказать, что это материал способный пропукать или наоборот улавливать определенные вещества. Наиболее употребимое выражение – паропроницаемая влагозащитная мембрана. Это значит, что этот материал не пропускает воду, но при этом пропускает пар и дает влаге испаряться. Именно такие свойства затребованы при строительстве для защиты теплоизоляции.

Направление откуда мембрана пропускает пар и откуда не пропускает воду у разных мембран может быть разным, в зависимости от места её предназначения. Поэтому нужно быть очень внимательным при выборе и распросить у продавца все нужные характеристики.

Основные конструктивные схемы пола 1-го этажа

Рассмотрим конструкцию пола 1-го этажа над подпольем или неотапливаемым подвалом.

Схема деревянного пола первого этажа без гидроизоляции

Основная схема устройства пола первого этажа следующая. По несущим балкам, которые опираются на фундамент, укладывается черновой пол. Черновой пол необходим для того, что бы по нему выложить утеплитель. Утеплитель укладывается в пространство между брусьями. Сверху на утеплитель выстилается пароизоляция. Между пароизоляцией и дощатым настилом обязательно необходимо организовать воздушный зазор для испарения конденсата, который может образоваться на пароизоляции со стороны помещения. Его можно организовать прибив бруски высотой 2-3 см. Сверху устраивается дощатый настил по которому укладывается чистовой пол.

Несущая конструкция пола – брусья. Шаг брусьев обычно 60-80 см. Можно выбрать шаг так, что б было удобно выкладывать между брусьями утеплитель. Тогда шаг будет равняться ширине утеплителя плюс толщина бруса.

В местах крепления брусьев к каменным конструкциям между ними и должна быть гидроизолирующая прокладка из, например, из рубероида или битумной мастики. Между брусом и фундаментной стеной необходимо сделать зазор для вентиляции, брус не должен примыкать к стене вплотную.

Черновой пол. Для крепления чернового пола к брусьям крепятся брусочки меньшего размера, «черепные бруски». По ним настилают доски чернового пола. Тут можно использовать доску толщиной 15-50 мм низкого сорта.

Деревянный пол 1-го этажа с применением гидроизоляции

Иногда в конструкции пола предусматривают гидроизоляцию. Она уместна в том случае, если подвальное помещение очень сырое, в наличии высокий уровень грунтовых вод. Тогда возникает необходимость защитить утеплитель снизу. Для этого под утеплителем устраивается гидроизоляция. Эта гидроизоляция должна быть выполнена из водоотталкивающей но паропроницаемой мембраны. Для того, что бы не допускать досадных ошибок, лучше называть верхнюю пленку просто пароизоляция (даже если саму пленку производитель называет мембраной), а нижнюю – гидроизоляция. А вот тут, в идеале, действительно должна применяться мембрана – паропроницаемая водозащитная.

Пример применения неправильной гидроизоляции

В этом видео — очень наглядный пример того, что в утеплителе может образоваться вода. Это видео весьма распространено в ютубе под разными названиями. Очень часто его называют «неправильная пароизоляция». В видео не видна сама пароизоляция. Возможно авторы этой конструкции и применяли нижнюю пленку в качестве какой-то пароизоляции.

Но смысл в том, что нижняя пленка – это должна была быть гидроизоляция, водонепроницаемая с одной стороны, но паропроницамая с другой.

Полезные видео

Комментарии:

Facebook (X )

ВКонтакте (0 )

Обычные (17 )

1. Наталья

   Добрый день. Совсем запуталась в паро и гидроизоляциях. Подскажите, если делаем пол первого этажа. У нас деревянный дом из бруса 150 на 150 на винтовых сваях. мы делаем черновой пол, потом должна положить гидроизоляцию. Купили в магазине написано гидро и паро изоляция D она как типо мешок из под сахара.Потом хотим стелить утеплитель и пароизоляционый материал, потом пол.Много насмотрелась в интернете и думаю, что если эта пленка будет накапливать воду внутри? И при этом утеплитель намокать?Посоветуйте пож. какую изоляцию уложить на черновой пол.?
   И еще вопрос. У нас вынесена часть второго этажа, то есть внизу открытая терраса, а сверху получается комната.Мы вчера на лаги второго этажа положили эту же гидроизоляцию а потом доску 25мм. Вроде хотели убечь комнату от холода, а теперь думаю что тоже будеть скапливаться вода. Потом хотели утеплитель снизу положить и опять не знаем что дальше, наверно правильнее гидроизоляцию. В магазинах продавцы только ее везде советуют, но по опытам в инете пишут по разному. пожалуйста, дайте совет.

2. Наталья

   Живу в квартире на 1 этаже, под полом подвал.Полы в зимнее время ледяные. Можно ли утеплить пол с помощью ОСП, и какую подложку использовать между полом(деревянным) и ОСП, или нужно что-то другое для утепления.

3. Максим


   спасибо. хотелось бы все таки получить компетентный ответ.

   • Александр (Прораб)

     Добрый день. Каждый материал имеет свое назначение. Для этого его и придумывали. На сайтах производителя есть конкретное описание применения каждой мембраны. Поэтому нужно конкретно разговаривать про пирог пола и конкретные мембраны.
     Если закрыть дерево снизу пленкой, то оно быстро сгниет, т.к. будет тот же эффект, что и с трубой вентиляции. Влага будет конденсироваться на внутренней стороне пленки из помещения, тем самым лаги постоянно будут влажными. Чтобы сделать правильно, смотрим инструкцию для мембран, которые используются для утепления пола.

     • Максим

       Добрый день. я живу в небольшом городе и не доверяю компетенции продавцов, т.к. 99 % из них, как говорит Задорнов — КОЕКАКЕРЫ — ни чего не знают и не хотят знать. практика показывает, что и производители не знают что производят. приведу пример: я приобрел паро-гидроизоляцию изоспан D. на официальном сайте в описании данного продукта написано: применяется для утепленных и не утепленных кровель, м б использовано в качестве временной кровли. распаковав три рулона наконец то нашел инструкцию (из 3-х рулонов была только в одном) по применению: используется только для не утепленных кровель. пришлось все вернуть в магазин. взамен этой паро-гидроизляции была приобретена ПГИ другого производителя. на их офиц сайте было такое же описание как у изоспана. после распаковки рулона была обнаружена инструкция: нельзя использовать в качестве временной кровли.
       возвращаясь к своему вопросу хочу уточнить: паро-гидроизоляционная пленка, если я правильно понимаю в одну сторону пропускает пары влаги, а с другой стороны препятствует проникновению влаги в утеплитель. если натянуть пленку снизу по лагам, то из дерева и утеплителя пары будут выходить в подпол, а из подполья влага не будет попадать в лаги и утеплитель. или это не так?

       • Александр (Прораб)

         Вопрос принят.

         Пока еще мнение: Как пароизоляция обязана защищать от пара изнутри дома весь!! пирог конструкции, так и ветро-гидроизоляция обязана защищать от ветра и воды тоже весь пирог любых конструкций.
         Возвращаясь к пирогу над подпольем. От пара никакая мембрана не защищает плюс при ПМЖ нет движущей силы для того. чтобы пар из подполья лез в пирог над подпольем (если дом не ПМЖ и нет вентилирования подполья — другое дело!). Также не считаю нужным защищаться от воды — кроме случая фонтанирования из подполья воды вверх на перекрытие. Поэтому речь в данном случае должна идти о паропроницаемой ветрозащите (ветрозащита обязана выпустить из пирога пар наружу). Ветрозащита обязана защищать пирог от продувания ветром/сквозняком/разностью давлений и защищать утеплитель от уноса ветром… Поэтому правильное решение имхо — самая паропроницаемая мембрана с нахлестами и проклоейками и с обязательной защитой всего пирога. Вентиляция подполья обязательна при любом раскладе. так же как и пароизоляция всего пирога сразу под внутренней отделкой пола при нахлесте на стены и проклейке обязательных нахлестов.

         • Максим

           добрый день. собственно вопрос то не в том стелить пленку или нет. у меня вопрос: почему стелят пленку СВЕРХУ НА ЛАГИ, А НЕ ПОД НИХ?

         • Александр (Прораб)

           А это не правильно на лаги без воздушного зщазора и сразу доски!это делалось по старине,чтоб не попадала пыль от стекло ваты и чтоб не дуло в микрощели.можно конечно и на плёнку сразу доски прибивать,но тогда и смысл в дышащей не остаеться.
           Ещё плёнка предохраняет от возможной сырости при перепаде температур пирога пола.(выпадения конденсата)

         • Максим

           ПОЧЕМУ ПЛЕНКУ СТЕЛЯТ СВЕРХУ НА ЛАГИ И ЧЕРНОВОЙ ПОЛ, А НЕ СНИЗУ ПОД ЛАГИ?

           Я НЕ ПРО ВЕРХНИЙ СЛОЙ ПАРОгидроИЗОЛЯЦИИ, А ПРО НИЖНИЙ.

         • Максим

           Давайте с начала. что-то мы кажется недопонимаем друг друга.

           у меня дом из оцилиндрованного бревна на винтовых сваях. высота цоколя 60 см.
           цоколь пока ничем не утеплен выложен а полкирпича, чисто декоративно чтоб закрыть цоколь. в дальнейшем планирую его утеплить пенополистиролом изнутри 50-100 мм. в цоколе сделаны продухи для вентиляции подполья.
           дом для ПМЖ

           итак: сейчас у меня установлены лаги 50х200 с шагом 60 см. с чего начать утепление полов? снизу вверх:черновой пол,парогидроизоляция, утеплитель 200мм(мин вата)парогидроизоляция, вент зазор(какой кстати необходим?), чистовой пол (доска 40-ка)

           весь вопрос у меня в том почему нельзя сделать утепление так: снизу вверх:парогидроизоляция,черновой пол, утеплитель 200мм(мин вата),парогидроизоляция, вент зазор(какой кстати необходим?), чистовой пол (доска 40-ка)

         • сергей павлович

           добрый день. не нашел ответа на вопрос Максима.
           «Добрый день. подскажите пожалуйста, почему нижний слой паропроницаемой гидроизоляции кладется сверху на лаги и на настил. я хочу натянуть пленку снизу по лагам на степлер, защитив тем самым дерево от влаги подполья. или я наоборот оставлю его (дерево(лаги и настил)) без вентиляции и будет еще хуже? подскажите как надо?»

           ответ мне очень интересен

         • Александр (Прораб)

           Добрый день. Видимо про вопрос максима совсем забыли. Нужно понимать разницу между паробарьером и гидробарьером! Это важно. Паробарьер ложиться с низу конструкции что бы предотвратить попадание влаги при испарении с низу. А гидробарьер пропуская влагу выделяемую конструкцией(например высыхание древесины)на верх, не даёт попасть влаги с верху. Используя саму плёнку вы тем самым будете задерживать влагу…что приведёт к гниению.

4. Максим

   Добрый день. подскажите пожалуйста, почему нижний слой паропроницаемой гидроизоляции кладется сверху на лаги и на настил. я хочу натянуть пленку снизу по лагам на степлер, защитив тем самым дерево от влаги подполья. или я наоборот оставлю его (дерево(лаги и настил)) без вентиляции и будет еще хуже? подскажите как надо?

Как правило, при выполнении ленточного фундамента в доме полы устраиваются по грунту. При этом есть несколько технологий их выполнения. Выбор того или иного варианта зависит от предпочтений владельца и условий эксплуатации. Так, лицевое напольное покрытие можно укладывать на деревянную основу, бетонную стяжку или монолитную плиту. При выборе варианта с плитой её либо связывают с ленточным фундаментом, либо выполняют плавающую стяжку, которая в свою очередь может быть сухой или наливной.

Особенности полов первого этажа

Чтобы ускорить строительство дома на ленточном фундаменте для устройства пола первого этажа используют железобетонную плиту. Она и будет основой для создания будущего пола в доме. Эта плита лежит на небольшом расстоянии от грунта, который даже в самые сильные морозы под домом не будет замерзать. Такой грунт насыщен влагой и радоном, поэтому может передавать сырость плите и излучать радон.

В связи с этим в цоколе дома на ленточном фундаменте обязательно делаются вентиляционные отверстия для естественной вентиляции бетонной плиты и защиты её от разрушения сыростью. Эти отверстия не стоит закрывать даже в зимний период. По такой бетонной плите можно выполнять традиционный пол с утеплением и применять любые теплоизоляционные и отделочные материалы.

Однако если в доме используется низкий цоколь, то для устройства полноценной вентиляции недостаточно места. Зимой эти отверстия может вовсе засыпать снегом. В этом случае пол обустраивается по грунту.

Совет: поскольку под домом необходимо проложить инженерные коммуникации, то для облегчения их ремонтопригодности лучше на этапе строительства заложить под полом дублирующие гильзы всех сетей. Это позволит вам при засорении и выходе из строя основного трубопровода подключиться к дублирующим сетям и не срывать стяжку или другую основу пола для ремонта сетей.

Особенности полов по грунту

Прежде чем сделать пол по грунту в доме на ленточном фундаменте, необходимо понять, какие требования предъявляются к нему:

1. Обычно пол по грунту не подвержен силам пучения земли, поскольку под домом сохраняется постоянная температура за счёт геотермального тепла недр.
2. Чтобы защитить грунтовое основание от насыщения влагой, которая будет передаваться полу, необходимо обязательно выполнять дренажную и ливневую канализацию вокруг несущих конструкций дома.
3. В большинстве случаев почва под домом на ленточном фундаменте обязательно просядет, поэтому для обратной засыпки не стоит использовать грунт, полученный в процессе копания котлована под дом. Для этих целей лучше взять нерудные материалы (щебень и песок) и послойно трамбовать их при укладке через каждые 20 см.
4. Не стоит использовать прослойку геотекстиля, что сведёт к нулю эффективность уплотнения грунта.

«Пирог» пола по грунту

• Самым нижним слоем будет песчано-щебёночная подушка , которая тщательно трамбуется. Это обеспечит стабильность всей конструкции и защитит от усадки.
• После этого выполняется бетонная подготовка . Для этого достаточно плиты высотой 40-70 мм, выполненной из бетона низкой прочности.
• Гидроизоляционная прослойка защитит теплоизоляционный материал от влаги, поступающей из земли. Для гидроизоляции пола обычно используют рулонные материалы, плёнки или мембраны.
• Слой теплоизоляции выполняется из прочного и эффективного теплоизоляционного материала. Высота слоя зависит от климатических условий в регионе и используемого материала. Этот слой поможет вам снизить теплопотери, что в свою очередь позволит уменьшить расходы на отопление дома.
• Армированная железобетонная стяжка – это основа для укладки разных видов напольных покрытий. На неё можно уложить ламинат, линолеум, доску, пробку, керамогранит или кафель. Для укладки паркета по стяжки необходимо сделать основу из многослойной фанеры.

Важно: поскольку глубина котлована больше, чем проектная отметка низа подушки, эта часть ямы засыпается грунтом с послойной трамбовкой. После этого можно делать подушку высотой 60 см. При этом каждые 20 см засыпки трамбуются отдельно.

Технология плавающей стяжки по грунту

Обустройство пола по грунту в любом случае предусматривает заливку стяжки из бетона низкой прочности. На эту стяжку будет опираться конструкция наливного пола или регулируемые лаги, которые обычно используются при облицовке пола паркетом или половой доской.

Технология выполнения плавающей наливной стяжки в доме на ленточном фундаменте выглядит так:

1. Сначала нужно сделать засыпку котлована песком с трамбовкой каждого слоя высотой 100-200 мм.
2. После этого приступают к черновой стяжке. Армирование этого слоя выполнять не обязательно. Иногда под черновой стяжкой укладывают прослойку плёночной гидроизоляции, но это тоже не является обязательным. Для обустройства этой стяжки достаточно слоя высотой 50-70 мм, выполненного из бетона М 100 с заполнителем фракцией не более 5-10 мм.
3. Теперь укладывается гидроизоляционная мембрана. Для этих целей можно взять рубероид или плёнку и уложить их в два слоя. При этом необходимо заворачивать изоляционный материал на ленточный фундамент на высоту 150-200 мм.
4. В качестве теплоизоляционного материала для следующего слоя пола лучше использовать экструдированный пенополистирол. Его эффективность намного выше, чем у других утеплителей, поэтому высота слоя будет минимальной. Кроме этого, этот материал устойчив к воздействию влаги, прочный и долговечный.
5. Финишная стяжка выполняется с армированием. Для этого можно использовать сетку из проволоки диаметром 4 мм с размером ячеек 50х50 мм. Для заливки используется бетон марки 150 с заполнителем из щебня фракцией 5-10 мм, речным или мытым карьерным песком, но без добавления глины.

Совет: для снижения теплопотерь пол первого этажа можно обустроить с подогревом. Для этого при обустройстве финишной стяжки в ней прокладываются трубы для транспортировки теплоносителя, электрический кабель или нагревательные инфракрасные маты.

Деревянные лаги – бюджетная технология

Конструкция из регулируемых лаг считается бюджетным вариантом и подходит для создания пола по грунту в доме на ленточном фундаменте. Она выполняется так:

1. Сначала делается подушка из нерудного материала с послойной трамбовкой.
2. Затем укладывается два слоя гидроизоляционной плёнки, рубероида или другого мембранного изоляционного материала. Края материала заводятся на стены фундамента на высоту 150-200 мм.
3. После этого заливается бетонная стяжка высотой 50-70 см из бетона низкой прочности.
4. Выполняется установка лаг на регулируемых опорах. При этом верхняя часть опор подрезается после монтажа до нужной высоты.
5. В пространство между лагами закладывается теплоизоляционный материал. Для этих целей можно использовать экструдированный пенополистирол или базальтовую вату.
6. После этого делается черновой пол из половой доски или фанеры. Затем можно укладывать выбранное напольное покрытие.

Технология выполнения сухой стяжки по грунту

Пол по грунту в доме на ленточном фундаменте может изготавливаться методом сухой стяжки. В этом случае последовательность работ несколько иная:

1. Подушка и черновая стяжка из бетона марки 100 выполняются так же, как и в предыдущем случае. Дальнейшие работы будут вестись по другой технологии.
2. Укладывается слой гидроизоляции. Для этого можно использовать плотную полиэтиленовую плёнку.
3. Теперь по черновой стяжке необходимо установить маяки. Для этого можно взять специальные штукатурные профили или направляющие для ГКЛ. Маяки фиксируются к основанию при помощи саморезов.
4. Затем между маяками засыпается керамзитовая крошка. Она выравнивается правилом по маякам и трамбуется.
5. После этого укладываются шпунтованные гипсоволокнистые плиты. Стык листов проклеивается клеем и скрепляется саморезами. При необходимости можно выполнить два слоя из этих плит. При этом стыки плит в двух слоях не должны совпадать.

Нюансы выполнения конструкции пола

При выполнении любой технологии устройства пола по грунту в доме на ленточном фундаменте стоит учитывать следующие тонкости:

• Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
• Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
• Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
• Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
• Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.
• Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
• При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Важно: при выполнении той или иной конструкции пола по грунту толщина утеплителя рассчитывается индивидуально с учётом климата в регионе строительства и характеристик используемого материала. Расчёт отметки низа подушки выполняется после определения толщины всех слоёв.

«Дёшево, но трудоемко» - так коротко можно охарактеризовать полы, обустроенные по грунту. Они создаются непосредственно на земле, на первых этажах частных домов, и представляют в разрезе «многослойный пирог». Но из-за наличия большого количества скрытых слоев контролировать процесс устройства пола по грунту рекомендуется на всех этапах. В противном случае вы можете получить «кота в мешке». Такие полы часто применяются когда разрабатывают где именно гараж становится тем помещением в котором пол обустроен по грунту

На грунте можно сделать два вида пола: бетонный или деревянный. Мы расскажем об устройстве наиболее распространенных полов из бетона

• Все работы по устройству пола нужно начинать после того, как возведены стены и сооружена крыша.
• Верх будущего пола должен быть вровень с дверным проемом (с учетом чистового покрытия). Поэтому в ходе разметки уровень выставляется в «ноль» с низом дверного проема и наносится по всему периметру помещения.
• Чтобы правильно высчитать толщину конструкции пола и правильно установить нижнюю отметку, нужно заранее решить, сколько слоев будет в вашем «пироге» и какой они будут толщины.

Технология установки

Начинается с расчистки и утрамбовки грунта. Слой грунта снимается строителями до тех пор, пока общая высота от «нуля» до грунта не станет равной толщине конструкции многослойного «пирога». После этого следует тщательная утрамбовка поверхности. В результате этих работ должно получиться ровное и достаточно плотное основание, по которому можно ходить, не оставляя углублений от ног.

• Базовое основание и все слои «пирога» бетонного пола должны быть выверены строго по уровню.

Подготовка основы

Засыпка гравия, песка и щебня выполняется, чтобы остановить капиллярное поднятие воды. Толщина слоя гравия составляет, как правило, 5-10 см. После подсыпки гравий поливают водой и тщательно утрамбовывают. Следом за слоем гравия должен идти слой песка толщиной около 10 см, который тоже смачивается и утрамбовывается. А поверх песка укладывается 7-10-сантиметровый слой крупного щебня (фракции 40-50 мм), уплотняется, присыпается тонким слоем песка, выравнивается и утрамбовывается.

• Если на поверхности есть щебень с остро торчащими краями, его нужно убрать или положить так, чтобы на всей плоскости не было острых углов.

Черновая стяжка

Устройство черновой стяжки это не конструктивный, а технологический слой, поверх которого впоследствии будет установлен слой гидроизоляции. Черновая стяжка монтируется из бетона класса В7,5 - В10 с применением щебня фракции 5-20 по полиэтиленовой пленке, чтобы не дать бетонному «молочку» уйти в слои подсыпки или в грунт. Толщина этого слоя составляет, как правило, 5-7 см. Армировать его необязательно.

• Листы пленки укладываются внахлест и хорошо проклеиваются скотчем. Материал обязательно заводят на стены на высоту 15-20 см.

Гидроизоляция пола

Устройство гидроизоляции рекомендуется, если уровень грунтовых вод залегает выше чем на 2 метра от низа пола. Основная задача гидроизоляции - защита утеплителя и чистовой стяжки от влаги. В качестве гидроизоляции применяют рубероиды, полимерно-битумные мембраны, ПВХ-мембраны и тому подобные материалы.

• При принятии решения о необходимости гидроизоляции нужно ориентироваться на самый высокий уровень грунтовых вод, какой может быть на конкретной территории, то есть смотреть, насколько высоко вода поднимается весной, при паводке.

Теплоизоляция не менее важна

Устройство теплоизоляции делается только для отапливаемых помещений. Если вы хотите сэкономить на обогреве помещения (а потери тепла через пол составляют около 10-20 % от всех потерь), следует предусмотреть в вашем «пироге» слой утеплителя. Для повышения теплоизоляционных качеств пола можно использовать пенопласт, минеральную вату либо экструдированный пенополистирол.

• Перед утеплением эксперты советуют выполнить теплотехнический расчет пола по грунту, который позволит определить степень необходимости утепления пола и оптимальный материал для этого.

Чистовая стяжка

Устройство чистовой стяжки почти финальная стадия работы с обязательной армирующей сеткой. Толщина чистовой стяжки составляет 7-10 см. В отличие от черновой, она обязательно армируется с помощью сетки. Если планируется, что на пол будет ставиться что-то тяжелое (тяжелее 200 кг/м2), чистовую стяжку рекомендуется армировать сеткой с диаметром проволоки 4 мм. Если нагрузки до 200 кг/м2, то диаметр может составлять 3 мм. Чтобы сетка находилась в середине слоя раствора, ее следует установить на подставки высотой 2-3 см.

Раствор заливают по маякам, в качестве которых выступают рейки, уложенные друг от друга на расстоянии двух метров. Затем смесь выравнивают и уплотняют, используя виброрейку или правило, которое опирают на рейки. После затвердевания бетона поверхность рекомендуется обработать самовыравнивающейся смесью.

• Заливка бетонного пола производится в один, максимум в два захода. Это необходимо для создания монолитной и прочной конструкции.
• После заливки бетоном и последующего выравнивания поверхности пол накрывают пленкой и дают выстояться 3-4 недели для затвердевания. На протяжении этого времени поверхность постоянно смачивают водой, чтобы она не пошла трещинами.

Проверка работы

• Четвертый этап - простукивание. Нужно взять деревянный брусок и его торцом простучать всю поверхность стяжки. Звук от ударов должен быть одинаковым по всей площади стяжки, «твердым», «звенящим». Если местами звук «глухой», «пустотный», значит, имеются отслоения стяжки, что недопустимо.

Мнение специалиста Юлии Королевой, ведущего менеджера по маркетингу компании «Кровля Изоляция»:

• Устройство полов по грунту уместно в тех случаях, если конструкция здания не предполагает наличия подвала.
• Бетонный пол по грунту можно сооружать при ленточном и столбчатом фундаментах.
• Если в местности наблюдается высокий уровень грунтовых вод, монолитный пол по грунту рекомендуется устраивать по лагам.

При устройстве полов по грунту очень важно выбрать правильный утеплитель и позаботиться о качественной гидро- и пароизоляции. Основными требованиями при выборе утеплителя являются высокая прочность к механическим нагрузкам, прочность на сдвиг и растяжение, а также устойчивость к воздействию влаги. Поэтому для полов по грунту подойдут экструдированный пенополистирол плотностью 35 кг/м³ или жесткие минераловатные утеплители плотностью 135-180 кг/м³ (этот материал может впитывать влагу, следовательно, его контакт с грунтом или стяжкой необходимо свести к минимуму, изолировав с помощью специальной пленки). Иногда в целях экономии в качестве утеплителя используют обычный пенопласт ПСБ-С-35 или ПСБ-С-50 (в условиях повышенной нагрузки на пол).

В качестве гидроизоляции можно использовать наплавляемые битумные или битумно-полимерные материалы на основе полиэстера. Такая основа выдерживает большие нагрузки и подлежит небольшому растяжению. Таким образом, слой гидроизоляции при незначительных колебаниях грунта не повредится.

Самый распространенный вариант устройства основания для небольших частных домов, когда делается незаглубленный ленточный фундамент (подвала нет), а основание пола создается прямо по имеющемуся грунту. Так делают там, где нет угрозы высокого стояния грунтовых вод, и рельеф участка однородный, лежащий примерно в одном уровне горизонта. Если же грунт расположен под большим уклоном, влажность почвы в течение года бывает чрезмерной, есть смысл сделать основание пола первого этажа дома на расстоянии от грунта, оставив между ними вентилируемое пространство. Особенности устройства обоих вариантов пола в частных домах рассмотрим в этой статье.

Особенности устройства фундамента

Преимущество полов, что опираются непосредственно на подлежащие грунтовые слои в том, что они не несут в себе дополнительной нагрузки на основание частного дома. Полы первого этажа, что не контактируют с почвой, предусматривают устройство своего рода плиты перекрытия, что опирается на фундамент. Поэтому второй вариант требует учета этих особенностей при проектировании и расчете необходимой ширины подошвы основания.

Если основанием пола первого этажа будет железобетонная плита, обязательно следует позаботиться о гидроизоляции самого фундамента и места контакта его с перекрывающей конструкцией, особенно если такой вариант избран ввиду повышенной влажности почвы. Не изолированная гидробарьером плита будет тянуть влагу от фундамента, что приведет к ее преждевременному разрушению и потере прочности, а также проникновению сырости внутрь дома. Кроме того, следует позаботиться о возможности вентилировать пространство между перекрытием и почвой, снижая тем самым здесь уровень влажности.

Устройство пола первого этажа по грунту

Такой способ обустройства полов в частном доме, где нет подвала, считается самым простым в плане исполнения и недорогим по расходам на материалы. Существует два основных варианта, что применяются в этом случае:

• устройство бетонного основания пола (стяжка);
• монтаж деревянных полов по лагам.

Каждый из представленных вариантов имеет свои особенности, как в смысле комплекса необходимых работ, так и в плане конечного результата. Выбор часто зависит от того, какой стройматериал является основным при возведении самого дома. Если стены выполнены из бревна или бруса, органичнее будет деревянный пол. В каменном или кирпичном строении лучше подойдет стяжка. Но это не абсолютная закономерность, поэтому другие варианты сочетаний могут быть.

Бетонная утепленная стяжка

Основание из бетона, что заливается по грунту, давно применяется во всевозможных хозяйственных и технических постройках, таких как гаражи, сараи, склады. На первых этажах частных домов без подвала бетонные стяжки в качестве основы для финишного напольного покрытия стали применяться относительно недавно. Повлияло на популяризацию такого способа несколько факторов, таких как:

• необходимость создания ровных горизонтальных поверхностей, что требуют некоторые виды современных напольных покрытий;
• появление доступных материалов для эффективной теплоизоляции;
• устройство систем водяных теплых полов для отопления.

Теперь поэтапно рассмотрим, как правильно создается бетонная стяжка по грунту на первом этаже частных домов.

Подготовка и черновая заливка

Подготовительные работы начинаются с трамбовки почвы и подсыпки подушки для черновой стяжки. Уплотнять грунт можно как вручную, используя нехитрое приспособление в виде отрезка бревна с прикрепленной двусторонней рукояткой, так и механические устройства, что существуют для этих целей. Чтобы процесс трамбовки был наиболее эффективным, грунтовая поверхность обильно смачивается водой.

Первоначальный слой подсыпки выбирается исходя из ее суммарной толщины. Если расстояние от почвы до уровня предполагаемого пола значительный (более 25-30 см), сначала используется наиболее доступный материал. Это может быть строительный мусор или глина.

Далее подушка формируется слоем крупной щебенки, толщина которого должна быть около 10 см. Гравий создает жесткую основу, грубо выравнивает поверхность и препятствует возможному капиллярному подъему влаги из нижележащих слоев. Сверху гравия формируется песчаная (или из мелкой щебенки) подушка около 5-7 см толщиной. Качество песка здесь роли не играет, поэтому вполне подойдет насыщенный глиной карьерный вариант. Песчаная подушка максимально выравнивается, после чего настилается прочная полиэтиленовая пленка. Последняя выполняет две функции:

• первый слой гидроизоляции;
• препятствие для воды, содержащейся в бетоне.

Пленка настилается всплошную с заходом на стены до 15 см. Теперь можно заливать черновой слой бетона. Для этих целей обычно готовится обедненный раствор, где соотношение наполнителей (песка и щебенки) и цемента приблизительно 9:1. Здесь вместо щебня, если есть такая возможность, можно использовать керамзит. Подушка из керамзитобетона будет обеспечивать дополнительное утепление основания пола. Черновая стяжка формируется слоем около 10 см. Несмотря на то, что первичная заливка не должна иметь идеальную поверхность, выравнивать ее желательно тщательнее. Это облегчит дальнейшую гидроизоляцию и укладку утеплителя.

Важно! Для приготовления бетона какой-либо песок не подойдет. В карьерном материале много глины, которая резко снизит прочность бетонной плиты и приведет к ее растрескиванию. Для этих целей нужен речной песок или промытый, в том числе и для приготовления керамзитобетонного состава.

Черновой слой обычно не армируют, так как нагрузка на него невелика. После заливки необходим перерыв в работе, чтобы дать бетону набрать прочность. Хотя материал полностью кристаллизуется в течение 26-28 дней, достаточно выждать неделю. За это время бетон при достаточной влажности набирает около 70% прочности. В этот период нужно следить за должным увлажнением бетонной поверхности, особенно если работы производятся в жаркий сезон. Для этого следует обильно смачивать созревающий бетон 1-2 раза в сутки.

Как сделать гидроизоляцию и утеплить пол?

Для основного гидроизолирующего слоя лучше использовать не полиэтиленовое полотно, а полноценный, надежный материал. Здесь будет достаточно обработки чернового бетонного основания битумом с последующей укладкой рулонного материала. Подойдет рубероид или гидростеклоизол. Рулоны раскатываются с перекрытием соседних полос на 10-15 см. Горячее приклеивание в данном случае можно не использовать, а вот обработать стыки битумным материалом обязательно. Рулонный материал укладывается с заходом на поверхность стены выше уровня предполагаемой чистовой стяжки.

Утеплить пол можно плотным пенопластом (он дешевле), или экструдированным пенополистиролом. Второй предпочтительнее для этих целей, так как намного прочнее, абсолютно гидрофобный и его плиты обычно по краям имеют стыковочные элементы по типу шип/паз, что значительно упрощает его укладку. Швы между листами утеплителя можно заполнить полиуретановой пеной или обработать специальным клеем. Пеной нужно пройти и зазоры по периметру помещения между стеной и пенополистиролом.

Финишная заливка

Для этих целей готовится раствор с нормальным соотношением 4:2:1, или 3:3:1, где соответственно щебенка, песок, цемент. Перед чистовой заливкой бетона необходимо уложить сетку для армирования и установить маяки, благодаря которым можно будет добиться строго горизонтальной поверхности.

Армирующую сетку можно использовать металлическую с ячейкой 100 мм, или жесткую пластиковую. Армирующие элементы укладываются с нахлестом (1-2 ячейки), не доходя до стены около 1,5 см. Здесь по периметру приклеивается демпферная лента, что призвана компенсировать температурные изменения линейных размеров стяжки. Сетка не должна лежать на утеплителе, а находится примерно в центре бетонного слоя. Для этого используют специальные подставки или подручные средства (бутылочные пробки, фрагменты кирпича и т.п.).

После устройства чистового основания пола и его тщательного выравнивания (перетирка или самовыравнивающиеся растворы), остается дождаться его полного созревания и приступать к укладке окончательного напольного покрытия.

Устройство деревянных полов

Несмотря на большое разнообразие современных напольных покрытий, деревянные полы имеют массу приверженцев среди потребителей. Это можно понять с учетом того, что древесина является наиболее экологичным материалом, что способен создать благоприятный микроклимат в жилом помещении. Тем более современная доска, что используется для настила полов, позволяет сделать идеальную поверхность без щелей, которая по внешнему виду ничем не уступает паркету.

Классический способ настила напольной доски предполагает наличие лаг, деревянных брусьев, что располагаются параллельно с определенным шагом, который зависит от толщины напольного деревянного слоя. На первом этаже частного дома, когда устройство полов производится на подлежащий грунт, подготовительные и промежуточные работы до создания чернового основания и его гидроизоляции ничем не отличается от описанного выше. То есть, для устройства качественного деревянного пола также необходима надежная выровненная бетонная основа.

После установки несущих брусьев следует пол утеплить. Использование пенополистиролов здесь нежелательно, так как эти материалы не пропускают пар, из-за чего может образовываться водяной конденсат, что неблагоприятно скажется на древесине. К тому же пенопласт, например, могут облюбовать грызуны, что повлечет определенный дискомфорт.

Для деревянного пола на лагах первого этажа частного дома лучше применить минеральную вату, вернее одну из ее разновидностей. Однако при укладке минваты следует позаботиться о влагоизоляции утеплителя. Если снизу гидробарьер уже создан (сверху черновой стяжки), то останется только устроить верхний слой гидробарьерной пленки.

Важно! Для защиты минеральной ваты от влаги полиэтиленовая пленка не используется. Необходимо специальное пленочное полотно, что способно пропускать пар. Если применять полиэтилен, под ним будет образовываться конденсат со всеми вытекающими последствиями.

Гидрозащитная пленка укладывается на лаги и заложенный между ними утеплитель перед монтажом напольной доски. Соседние полосы должны перекрывать друг друга минимум на 10 см. Чтобы полотна не смещались, их закрепляют степлером к несущим брусьям.
