Устройство пожарной сигнализации в квартире. Монтаж сигнализации в здании. Основные разновидности современных пожарных сигнализаций

Быть готовым к пожару невозможно, он всегда внезапен и малоконтролируем. Но минимизировать риск его появления, значительно сократив предсказуемый материальный ущерб, можно. Для этого специалистами изобретены пожарные извещатели, которые в настоящее время являются единственным средством, способным обнаружить пожар без человека. Одним из таких в своем роде является, тепловой пожарный датчик или извещатель, кратко — ТПИ.

Само название — тепловой — объясняет принцип действия прибора. Он содержит один или несколько преобразователей — чувствительных элементов, которые, воспринимая температурное повышение среды, ведут к срабатыванию громкого опознавательного сигнала через звуковой оповещатель.

Существует еще один вид извещателя – пожарный дымовой. Он срабатывает на аэрозольные продукты горения, проще говоря, дым, а точнее, его цвет. Плюс противопожарных датчиков дыма в том, что он разрешен в административно-бытовых строениях, в отличие от теплового извещателя, а минус – поднимет всех на ноги не из-за пожара, а, например, большого скопления пыли или пара. Причем, если говорить строго, называть его датчиком неправильно, потому что он лишь составная часть извещателя.

Основные типы

По виду основной из составляющих ТПИ — чувствительного элемента или контроллера, различают четыре основных его типа:

Контактный ТПИ . При изменении температурного режима установленный контакт или электрическая цепь размыкается, специальный шлейф рвется и служит причиной срабатывания звукового сигнала. Самые простые, как правило, отечественные модели, представляют собой замкнутый контакт из двух проводников, упакованный в пластмассовый контейнер. Более сложные имеют термочувствительный полупроводник с отрицательным сопротивлением. Если температурная отметка окружающей среды возрастет, сопротивление упадет, и по цепи пойдет контролируемый ток. Как только он достигнет определенного показателя, оповещатель сработает.
В электронный сенсор вмонтированы сенсоры, которые находятся внутри кабеля, как только температура достигает определенного порога, сопротивление электротока в кабеле меняется, что передается в управление контрольного устройства. Высокочувствителен. Принцип устройства достаточно сложный.
Оптический извещатель работает на основе оптико-волоконного кабеля. От повышения температуры изменяется оптическая проводимость, что ведет к звуковому оповещению.
Металлическая трубка с газом, герметично заполненная, необходима для механического ТПИ . Воздействие температуры на любой участок трубки приведет к изменению ее внутреннего давления и срабатыванию сигнала. Признан устаревшим.
Другие типы . Полупроводниковые имеют специальное покрытие с отрицательным коэффициентом температуры, электромеханические состоят из проводов под механическим напряжением, покрытых термочувствительным веществом.

Виды пожарных извещателей

Пожарные тепловые реагируют на разные параметры распространения огня. Отсюда и классификация на виды.

В максимальный противопожарный датчик задан порог абсолютной величины:

давление,
температура, — как только показатель окружающей среды его достигнет, люди будут оповещены.

Массово выпускают отечественные устройства с температурой срабатывания 70-72 градусов. Они же являются по причине своей финансовой доступности весьма популярными.

Для дифференциального датчика пожарной сигнализации важна скорость изменения признака, который стоит у него на контроле.

Такие устройства признаны более эффективными, чем максимальные ТПИ —

дают тревогу раньше,
устойчивы в работе, но за счет двух установленных на расстоянии элементов, они выше по цене.

Максимально-дифференциальные приборы объединяют оба параметра.

Собираясь за покупкой данного типа пожарных устройств, учтите, что их температурный порог минимум на 20 градусов должен быть выше допущенной температуры на объекте.

Таким образом, современные системы пожарной сигнализации технические специалисты делят на дискретные (по порогу) – они рассмотрены выше — и аналоговые. Аналоговые тепловые пожарные сенсоры в свою очередь подразделяются на неадресные и адресные. Последние передают не только информацию о возгорании, но и код своего адреса.

И дискретные, и аналоговые измеряют характеристики факторов пожара, принципиальное отличие в способе обработки сигнала.

У аналоговых он сложнее и его суть в специальных систематических алгоритмах.

Адресно-аналоговые тепловые устройства регулярно собирают информацию о состоянии помещения. Они могут выдать данные, на которые запрограммированы для сборы, в режиме реального времени.
Взрывозащищенные тепловые пожарные извещатели нужны там, где риск появления пожар высок, и в воздухе могут присутствовать взрывоопасные вещества. Они словно бронированы, так как расположены на различных силовых агрегатах, нефтепроводах и т.д. Различаются степенью защиты, количеством сенсоров и разными установленными температурными порогами.
У линейных тепловых извещателей применяется кабель с теплочувствительным полимером – термокабель – он фиксирует любые изменения по всей своей протяженности как единый противопожарный датчик. Используется там, где потолок большого размера, например, крытый стадион. Крепить можно кроме потолка еще и на стены.
Многоточечные тепловые устройства противопоставлены по своей сути линейным. Они входят в единую систему, которая контролирует несколько зон и объединена в электрическую цепь. Поступающие от датчиков противопожарных сигналы обрабатываются в едином блоке.

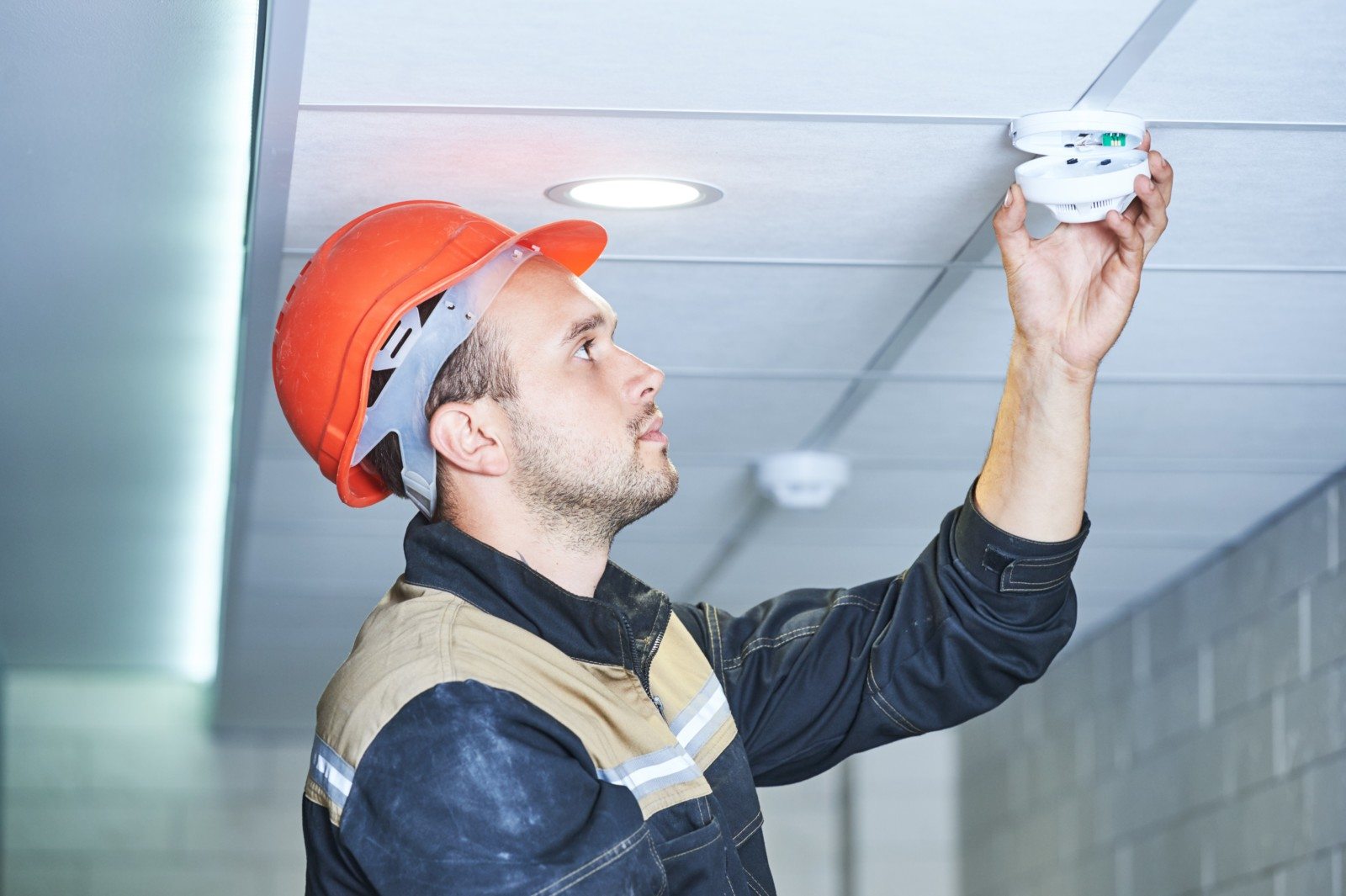

Эксплуатация и установка

Схема подключения тепловых датчиков дается в инструкции по эксплуатации, однако, могут возникнуть трудности.

Требования ГОСТ Р 53325-2009, пункт 4.2.5.1, обязывают снабжать извещатели тепловые встроенным или выносным оптическим индикатором.

При расчете номиналов резисторов дополнительных берите во внимание электрические составляющие подключаемых светодиодных индикаторов.

Смотрите в паспорте прибора на падение напряжения типовое и максимальное, которые указывают на предел параметров. Для удобности монтажа лучше брать светодиодные неполярные индикаторы.

Замкнутые нормально контакты тепловых устройства соединяются с шлейфом так же, как и у дымовых. Отличие в том, что в дежурном состоянии у тепловых датчиков электроток не потребляется, а в активном режиме его меньше, чем у дымовых.

У тепловых датчиков пожарной сигнализации в схеме подключения есть следующие сопротивления:

Rбал.,
Rок.,
Rдоп.

Изучаем руководство по эксплуатации прибора контроля и учитываем номиналы резисторов.

Rбал. аналогичен Rдоп., но в комплекте контрольного прибора его нет, придется купить дополнительно.

В обычном режиме датчики коротко замкнуты, а значит, сопротивление Rбал возникнет только в том случае, если один или двое из приборов сработают. И тогда сможет сформироваться сигнал “Тревога”.

Для контроллеров “Мираж ” есть нижеследующая схема. Если сработает один, то поступит сигнал “Внимание”, если второй — последует команда “Пожар”.

Обозначение теплового извещателя на схеме, а также других составляющих следующее:

ШС – шлейф сигнализации,
ИП — извещатель пожарный тепловой,
ИПР – извещатель пожарный ручной,
ДИП – дымовой извещатель пожарный.

Условное графическое обозначение автоматического теплового извещателя по требованиям нормативной документации — .

Нормы и особенности установки/подключения тепловых датчиков регулируются сводом правил системы противопожарной защиты 5.13.130.2009 с последними изменениями от 20.06.2011 г.

Из таблицы 13.5.становится известным расстояние между тепловыми точечными устройствами, а также между ними и стеной (не забудьте об исключениях, указанных в пункте 13.3.7).

Источник: СП5.13.130.2009.

Нетрудно догадаться, что от высоты помещения зависит охватываемая датчиком площадь. При этом многие устанавливают по два устройства в каждом помещении на случай выхода из работы одного датчика.

Расстояние от одного к другому должно ограничиваться половиной рекомендуемого. Но это действует при точечных неадресных датчиках. Адресно-аналоговые в дублировании не нуждаются, так как у них совершенно иной принцип работы.

При расположении сенсоров в помещениях нужно учитывать особенности распространения продуктов горения в них.
Неэффективно устанавливать тепловые датчики в “мертвых” зонах, там, куда горячий воздух доберется в последнюю очередь, и противопожарный прибор сработает слишком поздно.
Так, прокладывая термокабель линейного теплового извещателя, не надо этого делать в 15-20 см от углов по потолку и стенах.
Не стоит забывать и о вытяжках, кондиционерах, — расположите прибор не менее чем на метр от них.

Физические законы рождают принципы, которые лежат в основе установки пожарных извещателей:

плоский потолок защищается по окружности, лежащей в горизонтальной поверхности;
нужно учитывать расстояние от перекрытий помещения.

Неисправности и способы их устранения

О них, прежде всего, читаем в руководстве по эксплуатации в специально выделенном разделе. В описании указано, что может не работать и какой метод поможет устранить проблему.

Классическими причинами является непрофессиональный монтаж и заводской брак. Выявленный брак ведет к гарантийному сроку, который составляет в среднем от 18 до 36 месяцев, но бывает и 12 месяцев.

Опытные инженеры также указывают на ложную пожарную тревогу в случае ремонта, когда пыль попадает в прибор, и он срабатывает.
Порой насекомые также служат поводом неоправданной тревоги. Помогает протирка спиртом и продувание.
Шлейфы могут периодически оповещать о пожаре при скрученных проводах, где контакт нестабилен.
Электромагнитные помехи от приборов также никто не отменял, поэтому их необходимо брать во внимание. Сезонные изменения, акустические колебания и агрессивная окружающая среда также влияют на неисправности.
Ложные тревоги зачастую свидетельствуют не о высокочувствительности извещателей, а о низком качестве. Также специалисты предупреждают, что все дешевые разработки со временем теряют уровень чувствительности. И здесь поможет только замена.

Для решения большинства трудностей по неисправности поможет проверка подключений, правильное расположение детекторов и нормальная работоспособность контактных соединений.

Также для предупреждения необнаружения пожара помогут высококачественные комплектующие извещателей.

Производители и популярные модели

Выпускают извещатели пожарные российские производители и зарубежные. Среди них

старейшая японская фирма Hochiki ,
популярнейшая Siemens , в которую влилась швейцарский производитель Cerberus.
Хорошо зарекомендовали себя пожарные извещатели британской компании Appolo .
Также хорошо известна System Sensor , чья продукция выпускается в 8 крупнейших странах – от США до России.

В нашей стране на пожарных тепловых извещателях специализируется

предприятие “Аргус-Спектр” , расположенное на базе научно-промышленного комплекса в Санкт-Петербурге.
Комплектстройсервис является одним из ведущих по отечественным разработкам.
Магнито-Контакт выпускает датчики на базе герметичных контактов,
широкий спектр продукции у “Сибирского арсенала ”,
научно-производственного предприятия “Специнформатика-СИ ”.
Также свою продукцию предлагают Частное предприятие “Артон ” и “Спецавтоматика ”.

Цены

Самые простые максимальные противопожарные тепловые приборы отечественные, их цена от 40 рублей до 150.

Дополнительные опции, например, память на сработавший прибор, световой и/или выносной индикатор, увеличение их количества влечет за собой удорожание вдвойне, разброс от 270 р. и до 600.
Максимально-дифференциальные датчики можно приобрести за цену от 500 р. до 900.
Одна из наиболее продаваемых моделей Аврора ТН (ИП 101-78-А1) , ее цена в среднем 700 р.
Наиболее популярная из-за своей ценовой доступности модель взрывозащищенного извещателя ИП 101-3А-А3R обойдется в 200 рублей в среднем, хотя в большинстве своем магазины предлагают взрывозащищенные устройства от 800 до 1 000 р.

Зарубежные адресные максимально-дифференциальные устройства

стоят от 1000 рублей за штуку и выше.
Среди адресно-аналоговых максимально-дифференциальных — хит продаж модель С2000 ИП-03 , она стоит от 500 до 800 рублей , а вообще разбег адресных извещателей доходит до 2 000 и даже выше.
тепловые датчики – термокабели – в зависимости от характеристик (сопротивления кабеля, максимально допустимой длины, напряжения тока и т.д.) реализуются в среднем от 300 до 700 р.

Заключение

Информация о принципах работы, особенностях конструкции, видах и типах тепловых пожарных извещателях поможет взвешенно и без лишних финансовых затрат выбрать наиболее подходящую модель. Правила и нормы установки не так уж сложны, и если отнестись к ним ответственно, то можно предупредить многие неисправности. А лучше всего монтаж проводить под чутким руководством опытных электриков.

Статистика большого количества возгораний подтверждается ежедневным реагированием пожарных расчетов. Причины пожара могут быть разнообразными - от курения в неположенном месте и до замыкания электропроводки и поджогов. предупреждает о возгорании и позволяет вовремя устранить источник.

Что такое пожарная сигнализация

Первичные регистрирующие устройства - датчики - предназначены для своевременного и быстрого обнаружения первых признаков возгорания и дыма. Датчик может либо самостоятельно активировать тревогу, либо приводить в действие систему оповещения, включать пожаротушение и передавать данные в аварийно-спасательную часть МЧС. Пожарная сигнализация представляет собой описанную выше совокупность технических средств первичного обнаружения и информирования.

Правильная настройка и своевременная проверка систем пожарообнаружения играют немаловажную роль. Датчики за время длительной эксплуатации могут испачкаться, выйти из строя, что сказывается на их работоспособности и, как следствие, на сохранности жизни и имущества людей. Быстрое обнаружение очага возгорания и расшифровка информации о его местоположении способны решить различные задачи:

Активация системы пожаротушения и информирование пожарного расчета МЧС.
Проведение эвакуации людей.
Локализация очага возгорания.
Понижение финансовых трат.
Минимизация травм и смертей среди людей.

Виды пожарной сигнализации

Комплектующие современных пожарных систем могут отличаться. Принцип работы и тип сигнализации определяют выбор необходимого оборудования - кабелей, датчиков, блоков питания и т. д. По структурной схеме пожарные сигнализации бывают:

Пороговыми с радиальным шлейфом.
Пороговыми с модульным построением.
Адресно-аналоговыми.
Адресно-опросными.
Комбинированными.

Адресно-аналоговые системы

Для сбора и анализа информации, получаемой с датчиков влажности, температуры, дыма и прочих, создаются адресно-аналоговые пожарные системы. Приемно-контрольный прибор считывает в реальном времени показания датчиков, каждому из которых присвоен конкретный адрес местонахождения. Полученная от разных датчиков информация анализируется, после чего посредством адресной сигнализации определяется местоположение очага воспламенения и подается сигнал и пожаре. Структура адресных шлейфов кольцевая, на каждый из них подключается до 200 датчиков и устройств:

Ручные и автоматические извещатели.
Реле.
Модули контроля.
Оповещатели.

Достоинства адресно-аналоговой пожарной сигнализации:

Почти полное отсутствие ложных тревог.
Быстрое обнаружение очага возгорания.
Возможность настройки чувствительности сенсоров.
Минимальные расходы на подключение схемы пожарной сигнализации и ее последующее техническое обслуживание.

Адресно-опросные

В адресных и пороговых системах сигнал о пожаре формируется самим датчиком. Протокол обмена информацией реализуется в шлейфе с целью определения сработавшего датчика. В отличие от адресно-аналоговой системы, алгоритм работы адресно-опросной проще. От сенсоров поступают сигналы на контрольную панель управления, затем осуществляется циклическое опрашивание извещателей для выяснения их состояния. Недостатком таких систем является увеличение времени обнаружения источника возгорания.

Преимущества сигнализаций:

Оптимальное соотношение цены и качества.
Информативность получаемых сигналов.
Контроль настроек и функциональности извещателей.

Пороговая

Система пожарной сигнализации со схемой, в которой у каждого датчика-извещателя имеется определенный порог чувствительности. Сигнал тревоги в ней срабатывает по номеру одного из сенсоров. Такие пожарные системы устанавливаются на небольших объектах - в детских садах и магазинах. Их минусом является минимальная информативность - срабатывает только сенсор - и отсутствие указания местонахождения очага возгорания. К преимуществам относят невысокую стоимость самой сигнализации и процесса ее установки.

Конструкция пожарных систем

Схема охранно-пожарной сигнализации представлена датчиками, сигнализирующими о появлении дыма, системой сбора, контроля и передачи данных. Каждый из элементов пожарной системы отвечает за конкретные задачи:

Охранно-пожарная панель - активирует систему.
Датчики - фиксируют задымление и подают соответствующий сигнал.
Приемно-контрольные панели - собирают и обрабатывают поступающую информацию, передают сигналы соответствующим службам.
Периферийное оборудование - обеспечивает линии связи, электропитание, активацию системы пожаротушения, методы информирования.
Оборудование центрального управления ОПС - охранно-пожарной сигнализации - получает сигнализацию от разных объектов и собирает информацию для отделений МЧС.

Принцип работы

Система функционирует на основе поочередного опроса всех датчиков и выявления факта срабатывания одного из них в случае с пороговыми системами либо изменения параметров среды в случае с адресно-аналоговыми системами. Пороговые системы при срабатывании датчика обрывают весь шлейф, что сигнализирует о наличии очага возгорания в зоне расположения данного шлейфа. Активация орошения в зоне задымления происходит в автоматических системах пожаротушения после получения соответствующего сигнала, который также подает сигнал тревоги и посылает вызов на центральный пульт.

Датчики пожарной системы

Основная функция сигнализации - быстрое реагирование на изменение параметров среды. Датчики отличаются друг от друга по принципу работы, типу контролируемого параметра, способу передачи информации. Принцип функционирования может быть двух типов - пассивного и активного: первый подразумевает только срабатывание, второй - срабатывание и мониторинг параметров окружающей среды. В зависимости от уровня угрозы активные извещатели подают различные сигналы на пост автоматического управления.

Осуществляют забор проб воздуха, его доставку и анализ. Сенсоры отличаются друг от друга контролируемыми физическими параметрами, по которым делятся на несколько категорий:

Тепловые.
Дымовые.
Пламени.
Утечки природного/угарного газа.
Утечки воды.

Принцип работы дымового датчика

Извещатель задымления, входящий в схему пожарной сигнализации, предназначен для определения источника воспламенения посредством обнаружения задымления в той части здания, где он находится. Датчики такого типа оптические - генерирование электрического сигнала происходит посредством фиксации света от светодиода фотоэлементом воздушной камеры. При ее задымлении на фотоэлемент поступает меньшее количество света, что приводит к срабатыванию датчика. Рабочий диапазон температур датчиков - от -30 до +40 градусов.

Нормативы установки

Пожарной сигнализации осуществляется согласно официальной документации - нормативам пожарной безопасности НПБ 88-2001, в которых указаны правила проектирования, монтажа и эксплуатации подобных систем. Процесс создания разнообразных комплексов пожаротушения регламентирован данными правилами. Например, площадь и высота потолков помещения определяют количество точечных дымовых датчиков и их расположение относительно друг друга.

Схема подключения датчиков пожарной сигнализации

Датчики объединяются в единую систему посредством проводов. Некоторые типы извещателей могут транслировать сигналы блоку управления без подключения проводки.

Подключение схемы пожарной сигнализации выполняется после определения необходимого количества датчиков. Непосредственно перед монтажом размечаются местоположения блока управления, ручных пожарных извещателей и системы оповещения. Для этого подойдут места с открытым доступом: в случае возгорания ничего не должно мешать добраться до извещателей и прочих элементов системы.

Большинство схем пожарной сигнализации подразумевают крепление детекторов к потолку. Их маскировка отделочными материалами возможна при условии сохранения эффективности их работы.

Датчики подключаются к блоку управления.

Установка пожарной сигнализации

Первый этап монтажа включает выбор схемы пожарной сигнализации, основного и дополнительного оборудования и охранной системы. Совмещение пожарной и охранной систем создает охранно-пожарный комплекс. Монтаж и подключение пожарной сигнализации на выбранном заказчиком объекте осуществляются в несколько этапов:

Проектирование схемы пожарной сигнализации.
Прокладка кабелей и шлейфов.
Установка датчиков.
Проведение пуско-наладочных работ.

Перед размещением сигнализации оценивается площадь помещения, в котором будет проводиться монтаж. Для этого определяется радиус действия детекторов. Делать это лучше всего совместно со специалистами.

Работе установленных извещателей не должны мешать сторонние раздражители: к примеру, запахи из кухни могут спровоцировать реакцию Тепловые датчики должны размещаться на расстоянии от источников искусственного тепла.

Мультисенсорные датчики повышают эффективность работы пожарной сигнализации, особенно если она устанавливается в многоэтажном здании. Возможен вариант, при котором предусмотрена комбинированная схема датчиков пожарной сигнализации, сообщающихся друг с другом посредством радиоуправления.

Система оповещения устанавливается таким образом, чтобы сигнал тревоги был слышен всем людям, находящимся в помещении или здании.

Главной рекомендацией является своевременное техническое обслуживание сигнализации. Для этого системы периодически проверяют и перенастраивают. Некоторые модели оснащают защитой от насекомых, пыли, влаги и прочих раздражителей.

Комплектация противопожарных систем включает инструкцию по установке и эксплуатации. При соблюдении указанных производителем рекомендаций приборы могут прослужить длительное время.

Схема пожарной сигнализации "Болид"

На российском рынке представлен широкий ассортимент систем безопасности, но наиболее популярной и распространенной считается охранно-противопожарная сигнализация Bolid.

Охранно-пожарная система Bolid представляет совокупность технических средств, действие которых направлено на сбор данных от разных оповещателей и датчиков и их преобразование в информацию, передаваемую операторам в случае возникновения возгорания либо проникновения на охраняемую территорию сторонних лиц.

Функционал сигнализации Bolid позволяет:

Осуществлять постоянный надзор за объектом при помощи камер видеонаблюдения.
Подача сигнала тревоги в случае выхода оборудования из строя.
Определение места нарушения охраняемого периметра.
Автоматическая активация системы пожаротушения при возникновении очага возгорания.
Быстрое обнаружение факта увеличения температуры, задымления помещения или воспламенения.

На сегодняшний день большую популярность приобретают системы безопасности объекта. Для повышения уровня защиты чаще всего устанавливаются интегрированные охранные комплексы. Охранно-пожарная сигнализация является одним из таких комплексов. Благодаря ее компонентному составу и многофункциональности, можно вовремя выявить очаг возгорания и контролировать доступ на охраняемую территорию. Противопожарное оборудование достаточно сложное и, безусловно, недешевое, однако более надежного электронного устройства защиты не существует.

Составные части оборудования охранно-пожарных систем

Пожарная сигнализация считается необходимым условием безопасности на любом предприятии. Для того чтобы понять принцип ее функционирования, необходимо знать, из чего она состоит. Ее комплектуют следующие устройства:

Датчики, которые позволяют выявить возникновение открытого огня или задымленности в помещении;
Механизмы сбора информации с датчиков или панели контроля;
Программы управления безопасностью (компьютер или компьютерная сеть со специализированным программным обеспечением).

Основные аспекты в работе ОПС

Принцип работы пожарно-охранной сигнализации достаточно прост и понятен. Принимающими устройствами являются извещатели, которые оснащены различного рода датчиками. Поступившая на сенсорные механизмы (датчики) информация о возгорании передается в устройство сбора данных (контрольную панель). В более сложных системах, где управление осуществляется централизованным способом, информация передается на центральный пульт управления (компьютер). Заложенное в ПК программное обеспечение принимает, в зависимости от полученной информации, решение и приводит систему в действие.

Для понимания принципа работы защитной схемы, пристальное внимание необходимо уделить устройствам извещения. Они делятся на активные и пассивные.

Активные работают по принципу постоянного сигнала. Если он меняется, то датчик передаст сообщение о срабатывании функции пожаротушения на контрольную панель. Пассивные откликаются на изменения во внешней среде, например: на повышение температуры в зоне охраняемого объекта. В зависимости от воздействующего фактора, принцип действия пожарной сигнализации может отличаться.

На схеме указано, каким образом работает данное оборудование. При возникновении ситуации, которая угрожает жизни и здоровью людей, происходит оповещение с помощью специального звукового сигнала. Часто, кроме звукового сигнала, устанавливаются специальные световые таблички, помогающие человеку в условиях задымленности найти эвакуационный выход.

Далее, если помещение оборудовано СКУД, дается сигнал на исполнительные устройства: электромеханический замок, ворота, шлагбаумы, шлюзовые кабины, турникеты и т. п. Они открывают двери эвакуационного выхода для быстрого и беспрепятственного покидания людьми зоны, где возникла чрезвычайная ситуация.

Если же объект оборудован системой автоматического тушения возгорания, то она обязательно срабатывает. Одновременно включается функция дымоудаления.

Автоматические установки пожаротушения оборудуются системами управления инженерными сооружениями, коммуникациями и линиями кондиционирования.

Важным моментом, заложенным в алгоритме действий при срабатывании пожарной сигнализации, является тот факт, что обязательно должно быть отключено электропитание объекта, при этом система охраны в автоматическом режиме переходит на источник бесперебойного питания, то есть аккумуляторную батарею. Схема подключения всегда идет с комплектом сигнализации, однако ее подсоединение обязательно нужно доверить специалистам, имеющим лицензии на установку и обслуживание системы, так как это гарантирует правильную и непрерывную работу оборудования.

На видео – о пожарной безопасности:

Что представляет собой схема подключения противопожарного оборудования?

Принципиальная схема подключения оборудования противопожарного комплекса представляет собой графическое изображение расположения устройств и механизмов в помещении. Она обязательно включает в себя условные обозначения и план прокладывания соединительных цепей. Все охранно-пожарные системы являются электрическими, поэтому их подключение должно строго соответствовать схеме. Ее, как правило, составляют следующие механизмы:

Устройства извещения;
Станция приема;
Блок резервного электропитания;
Блок основного питания;
Подсистема переключения;
Проводка (соединительные линии);
Исполнительные устройства тушения пожара.

При монтаже мы применяем определённую схему подключения пожарных датчиков. В данной статье как раз пойдёт речь об этом. Различные схемы подключения имеют пожарные датчики. Стоит помнить при планировании схемы, что шлейф сигнализации ограничен по количеству подключения на него пожарных извещателей. О количестве подключаемых датчиков на один шлейф можно узнать из описания контрольного прибора. Ручные и дымовые пожарные извещатели содержат четыре вывода. 3 и 4 замкнуты на схеме. Такое исполнение даёт возможность контролировать пожарный ШС. Если конкретней, то подключив дымовой датчик с помощью 3 и 4 вывода на контрольном приборе будет формироваться сигнал "Неисправность" в случае снятия извещателя.

При подключении стоит помнить, что выводы пожарных датчиков имеют разную полярность. Вывод два - это часто плюс, а вывод три и четыре - минус, первый же вывод используют при подключении конечного или контрольного светодиода. Но зачастую он не используется.

Если заглянуть в схему подключения, то можно увидеть три сопротивления, Rок, Rбал. и Rдоп. Номиналы резисторов можно прочесть в руководстве от контрольного прибора и обычно поставляется уже в комплекте с ним. Rбал. по своим функциям нужен для того же, для чего и Rдоп., применяется в дымовых датчиках и ручных. В комплект контрольного прибора обычно не входят. Покупаются отдельно.

При нормальной работе тепловые датчики обычно коротко замкнуты, стало быть наше сопротивление Rбал в схеме не участвует до тех пор, пока не произойдёт сработка. Только после этого к цепи прибавится наше сопротивление. Это нужно для того, чтобы создавать сигнал "Тревога" после сработки одного или двух датчиков. Когда мы применяем подключение при котором сигнал "Тревога" формируется от двух датчиков, то при сработке одного на контрольный прибор поступает сигнал "Внимание". Данные подключения применяются как для дымовых, так и для тепловых датчиков.

Подключая дымовые датчики и используя в схеме Rдоп, "Тревога" будет посылаться на контрольный прибор только после срабатывания двух датчиков. Когда сработает первый датчик, на контрольном приборе будет сигнал "Внимание".

Если в схеме не применять резистор Rдоп, сигнал "Тревога" будет отправлен на контрольный прибор сразу, как только сработает датчик.

Ручные же извещатели подключаются только в одном режиме, то есть чтобы при сработке одного устройства в системе сразу появлялся сигнал "Тревога". Это нужно для немедленного оповещения о возникновении пожара.
