Устройство инвентарных маяков. Маяки для штукатурки: из чего стоит выбирать. Установка металлических или деревянных маяков

Оштукатуривание стен и потолков с целью выравнивания поверхности является непременным этапом строительных работ. В зависимости от требуемого качества исполнения, различается простая, улучшенная и высококачественная штукатурка. Если простая штукатурка позволяет лишь несколько выровнять стены и ликвидировать всевозможные сколы и временные отверстия, то к улучшенной и особенно высококачественной штукатурке предъявляются повышенные технические требования. В этих случаях обязательно выполняется штукатурка стен по маякам. Маяком называют специальные направляющие, целью которых является задание уровня, до которого кладется штукатурный слой, чтобы обеспечить его строгое геометрическое соответствие.

Для штукатурки по маякам применятются Т - образные металлические элементы - маяки

Еще недавно в качестве маяков использовались всевозможные подручные средства (приклеенные куски фанеры или гипсокартона, натянутые нити или веревки, деревянные рейки). Такие самодельные маячки для штукатурки отличались своей доступностью и дешевизной, однако качество выполняемых работ заметно страдало, особенно если их выполняли работники средней квалификации.

Современный рынок предлагает специально сконструированный маячковый профиль, выполненный из легкого сплава металлов. Имеющие Л-образный профиль или выполненные в форме буквы «Т», такие маяки для штукатурки плотно соединяются с основой, на которую наносится клей или слой штукатурной массы. При приобретении маяков необходимо обращать внимание на их жесткость. Если маяк изготовлен из тонкого листа, то впоследствии он может прогибаться под правилом, что создаст определенные трудности в работе.

Для более жесткого крепления со стеной, во избежание смещения, конструкцию закрепляют шурупами-саморезами. Для точного соблюдения параметров при этой работе используется водяной или лазерный уровень. После завершения работы по установке маяков, будущая правильная геометрия стены тщательно выверяется с применением угольников, отвеса и уровня. От скрупулезности выполнения этого этапа зависит идеальность поверхности.

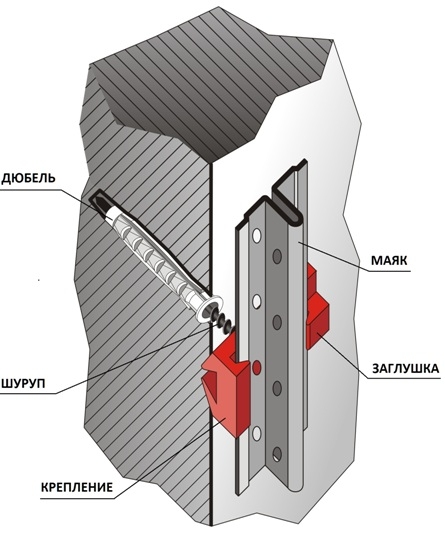

Крепежные изделия для установки маяков

Для ускорения процесса установки маяков можно использовать специальные крепежные изделия. Например, рекомендуемое к использованию регулировочно-удерживающее устройство со смешным названием «ушастик» позволяет установить один маяк за 3 минуты, что особенно выгодно при применении промышленного способа оштукатуривания поверхностей. Такой крепеж для маяков под штукатурку можно использовать повторно, что дает немалую экономию расходных материалов.

Для фиксации одного маяка рекомендуется использовать не менее 7 крепежных изделий при высоте стены 2,7 м, что обеспечивает отличное финишное качество штукатурных работ. Для закрепления «ушастика» необходимо приобрести специальные круглогубцы, которые помогут его обжать.

В магазинах стройматериалов можно приобрести и пластмассовые крепления. Они позволяют регулировать положение маяков путем изменения глубины вкручивания шурупа и не требуют для установки специальных инструментов. Если стена сложена из рыхлого материала, под саморезы подкладывают пластинки жести. Опытные специалисты считают оптимальным расстояние между маяками не более 3 метров, а первая точка крепления для маяков под штукатурку должна располагаться на расстоянии около 300 мм от верха и углов стены.

Преимущества и недостатки применения металлических маяков

Самым большим преимуществом применения таких маяков является возможность их идеальной установки даже работником без соответствующей квалификации. Кроме того, при этом способе можно минимизировать толщину наносимого слоя штукатурного раствора. При уменьшении слоя лишь на 10 мм ваша экономия составит 10 литров раствора на каждом квадратном метре стены. Таким образом, оштукатурив стандартную стену размером 6х3 м2 вы сможете снизить расход на 9 мешков сухой смеси.

Металлические маяки не подвержены короблению, в отличие от деревянных, и могут использоваться неоднократно. При желании, их можно оставить в стене. Однако оцинкованный металл может со временем проржаветь, поэтому обычно при применении штукатурки по маякам они удаляются, с затиркой образовавшихся следов тем же составом штукатурки.

штукатуры считают, что установка металлических маяков требует значительного времени. Особенно это важно, когда объем работ велик. Установка маяков под штукатурку, видео которой вы можете посмотреть:

вызывает у профессионалов именно такие нарекания.

Маяки из штукатурной смеси

Перед тем как выставить маяки под штукатурку, выполняя их из раствора, вам придется провесить стены, то есть набить ряд гвоздей с использованием отвеса по периметру стены и (если стена более 4-х метров длины) по ее середине. После того, как шляпки гвоздей выставлены строго по отвесу, на них наносится известковое тесто или же раствор, которым планируется производить оштукатуривание стен. Выждав некоторое время, необходимое для того, чтобы эта масса начала затвердевать, излишки раствора убираются практически до уровня шляпок гвоздей. Такие метки (площадки вокруг гвоздей) называют марками.

После затвердевания бугорков раствора к ним приставляют правило (прямую длинную рейку) и бросками наносят раствор в пространство, ограниченное правилом и стеной. Подождав, чтобы нанесенный раствор «схватился», правило убирают, предварительно простучав молотком по всей длине. В результате на стене образуется полоса раствора, которая и является гипсовым маяком. На этом маяке необходимо ликвидировать все раковины, затирая полутерком, если они образовались, т.к. дефекты будут затруднять движение правила.

Выполнив такие маяки, между ними на стену наносят раствор, а затем, приложив правило к маякам, направляя его снизу вверх, срезают излишки растворного слоя, получая ровную оштукатуренную поверхность. Движения правилом должны быть плавными и аккуратными. Надо следить, чтобы правило не выгнулось под слишком большой порцией раствора. При необходимости, лучше выполнить эту работу поэтапно, снимая излишки смеси в растворный ящик.

Такая штукатурка по маякам требует постоянного контроля за наличием излишков раствора на лицевой поверхности марок, так как в этом случае точность маяков снижается. В дальнейшем, после окончания штукатурных работ, маяки, выполненные из штукатурного раствора, надсекают и заштукатуривают сверху штукатурной массой.

Гипсовые маяки на порядок прочнее растворных и истираются гораздо меньше при выравнивания стены правилом. Однако же, в конце работы гипсовые маяки придется вырубить целиком, после чего дефекты на стене замазать раствором.

На следующем этапе накрывочным раствором покрывают всю стену. Перед этим, для облегчения работы, отделываемую поверхность смачивается водой, набрызгивая ее кистью. Выполнив накрывку, стену затирают. Чтобы избежать коробления деревянного правила, от строгой геометрической формы которого напрямую зависит качество штукатурки по маякам, его желательно вскрыть водостойкой краской в два слоя, либо пропитать разогретой олифой.

Необходимо обязательно иметь в виду, что подобная установка маяков для штукатурки доступна лишь мастерам достаточно высокой квалификации (не ниже 5 разряда), что значительно ограничивает ее распространение.

Маяки можно располагать не только вертикально, но и горизонтально, что является более прогрессивным методом. Особенно актуальна установка маяков для штукатурки горизонтальным способом при применении механизированного соплования стен. Очень удобны для этой цели инвентарные марки-маяки, изготовленные из металлической горизонтальной пластинки (толщиной в 1,5 см) и дюбеля.

Штукатурка стен по маякам, видео о том, надо ли вынимать маяки после нанесения штукатурки:

Для получения ровных и точных плоскостей штукатурки поверхности надо провесить и устроить на них маяки. Следует помнить, что чем точнее выполнено провешивание и устроены маяки, тем точнее и качественнее будет штукатурка. Провешивание всегда рекомендуется выполнять вдвоем. Чтобы избежать толстых наметов штукатурки, выступающие места срубают.
Провешивание стен . Стены провешивают с помощью веска, уровня или ватерпаса. Наиболее распространенный инструмент - весок; он дает необходимую точность, прост в изготовлении и удобен.
Весок (рис. 22) состоит из отвеса 3 (груза) и шнура 2 . Диаметр отвеса должен быть равен 10-20 мм . Такой диаметр позволяет провешивать поверхности с толщиной штукатурки 5 - 10 мм . Масса отвеса должна быть не менее 200 г . Меньшая масса не обеспечит достаточного натяжения шнура. Шнур должен быть прочным, тонким и мягким, длиной не менее 20 м .

Весок служит для проверки и провешивания вертикальных поверхностей, навешивания правил на оконных и дверных проемах, предварительной проверки правильности подготовленных под штукатурку поверхностей. С помощью шнура проверяют горизонтальность поверхностей. Для удобства в работе шнур рекомендуется наматывать на катушку 1 или дощечку с двумя вырезами.
При провешивании стен веском (рис. 23) в верхнем углу на расстоянии 30-40 см от лузга стены и потолка забивают гвоздь 1 так, чтобы его шляпка отстояла от поверхности стены на толщину слоя штукатурки. Со шляпки первого забитого гвоздя опускают весок, дают ему остановиться и вбивают второй гвоздь 2 на расстоянии 20-30 см от пола. Шляпка вбитого гвоздя должна слегка касаться натянутого отвесом шнура. Если помещение выше 2,7 м , следует между двух гвоздей вбить третий 3 , но так, чтобы его шляпка касалась туго натянутого шнура по двум ранее вбитым гвоздям. Таким образом набивают ряд гвоздей под первый маяк.

После этого в противоположном углу стены начинают забивать гвозди под второй маяк. Сначала забивают гвоздь 4 , затем по шнуру 5 и между ними 6 .
Когда по углам стены забиты два ряда гвоздей для двух маяков, приступают к проверке поверхности стены. Шнур натягивают между гвоздями 1 и 5 , затем между 2 и 4 . Если поверхность стены ровная, то приступают к забивке гвоздей для устройства промежуточных маяков. Если шнур где-либо касается стены, значит стена неровная, есть выпуклости, которые необходимо срубить.
Когда этого сделать нельзя, то с одной стороны вытаскивают гвозди на такое расстояние, чтобы в выпуклых местах осталась минимально допустимая толщина штукатурки. Устанавливают гвозди вторично по веску. После проверки и исправления неровностей шнур туго натягивают с гвоздя 1 на 4 , чтобы набить гвозди (в данном случае 7 и 8 ) для промежуточных маяков.
При большой длине стен приходится набивать не два, а несколько промежуточных гвоздей, поскольку расстояние между маяками должно быть около 2 м . Затем шнур натягивают на гвозди 3 и 6 и забивают промежуточные - 9 и 10 . Таким же образом забивают гвозди 11 и 12 , натягивая шнур на гвозди 2 и 5 .
Все вбитые по вертикали гвозди должны быть расположены один под другим на одной прямой.
Уровнем с правилом стены провешивают в той же последовательности, что и веском. Рекомендуется применять уровень с двумя визирами, поскольку им можно провешивать не только стены, но и потолки.
Уровни бывают разной длины, применяют их для проверки и провешивания вертикальных и горизонтальных поверхностей. Для работы уровень укрепляют проволокой или шпагатом на хорошо выстроганном правиле, длина которого должна быть несколько меньше высоты помещения.
Уровень следует предохранять от ударов и сотрясений, так как они могут привести к выпадению и раскалыванию визиров.
Чтобы проверить уровень, его помещают на чисто выстроганную, горизонтально установленную доску, чтобы пузырек в визире был точно между черточками, и обводят нижний контур карандашом. Затем уровень перевертывают на 180°. Если при этом он займет положение по ранее очерченному контуру и пузырек визира будет стоять между черточками, значит он правильный.
При провешивании поверхностей с помощью уровня (рис. 24) вверху стены вбивают гвоздь 1 на толщину штукатурки. Второй гвоздь у низа стены вбивают произвольно. К вбитым гвоздям прикладывают правило 2 с уровнем 3 . Если визир уровня стоит неправильно, то воздушный пузырек его окажется сдвинутым в сторону от центральной риски. В этом случае нижний гвоздь надо забить или вытащить на такую величину, чтобы воздушный пузырек визира установился точно между рисками деления.

Затем между этими двумя гвоздями вбивают третий, шляпка которого должна находиться в одной плоскости с ранее вбитыми гвоздями, т. е. правило должно лежать точно на всех трех гвоздях.
В следующем углу стены по уровню набивают второй ряд гвоздей 1. По ним натягивают шнур, проверяют поверхности и забивают промежуточные гвозди.
Ватерпас - это простейший вид уровня. Ватерпасы бывают простые и комбинированные различных размеров: средние с рейкой длиной 1 - 1,5 м и короткие - 0,5 - 0,75 м . Короткая рейка прикреплена к длинной под углом 90° посредством шипа. Для большей прочности рейки дополнительно скреплены подкосами. В центр длинной рейки вбивают гвоздь и к нему прикрепляют весок. Затем проверяют ватерпас по горизонтали и вертикали, отмечая на его рейках точные данные в виде рисок-меток. Ватерпасом стены и потолки провешивают так же, как и уровнем (рис. 25).

Провешивание потолков . Потолки провешивают уровнем с правилом длиной до 3 м , ватерпасом или рыском - водяным уровнем. До провешивания необходимо проверить точность плоскости потолка. Для этого по углам потолка вбивают четыре гвоздя, шляпки которых должны отстоять от плоскости потолка на расстоянии, равном толщине штукатурки.
По шляпкам гвоздей туго натягивают тонкий прочный шнур. Если в какой-либо точке на потолке обнаружится выпуклость, ее следует срубить. Если это сделать невозможно, гвозди вытаскивают на такую величину, чтобы в самом выпуклом месте расстояние от шнура до выпуклости было равно минимально допустимой толщине штукатурки. Провешивание следует начинать с самого выпуклого места, в которое вбивают гвоздь. До начала провески на потолке лучше всего отбить линию расположения маяков, по которой затем набивают гвозди.
При провешивании потолков уровнем на расстоянии 2-3 м от вбитого на выпуклом месте гвоздя (в зависимости от длины правила) вбивают второй гвоздь и на шляпки гвоздей устанавливают правило с уровнем. Если визир уровня находится точно в центре, то гвозди оставляют, если визир показывает отклонение, то второй вбитый гвоздь забивают или вытаскивают на величину, необходимую для того, чтобы визир уровня установился в точном положении без отклонений.
Затем на таком же расстоянии от второго гвоздя вбивают третий, правило с уровнем кладут на второй и третий гвозди; точность установки уровня регулируют только третьим гвоздем. За третьим гвоздем забивают четвертый и т. д. Таким же образом провешивают потолки и с помощью ватерпаса.
Водяной уровень изготовляют из резиновой трубки, в концы которой вставляют стеклянные трубки с нанесенными на них делениями-черточками. Если резиновую трубку наполнить водой и приблизить друг к другу стеклянные трубки, чтобы концы их были на одном уровне, то вода в них будет стоять точно на одинаковых делениях.
Провешивают потолок водяным уровнем (рис. 26) также по гвоздям, вбитым на определенном расстоянии один от другого. Один гвоздь является постоянным, остальные устанавливают по первому. Если плоскость провешенного потолка горизонтальна, то вода в трубках будет стоять на одних и тех же делениях, когда концы стеклянных трубок приставляют к шляпкам вбитых гвоздей.

Устройство маяков. Маяки из раствора устраивают на различных поверхностях; деревянные и металлические маяки устанавливают главным образом на деревянных, кирпичных и других гвоздимых поверхностях, так как при их установке требуется забивка металлических марок и креплений. При установке маяков по кирпичным поверхностям крепления забивают в шов кладки.
Металлические и деревянные маяки применяют в основном при механизированном нанесении штукатурных растворов, реже при ручном.
Устройство маяков из раствора . На вбитые гвозди устанавливают правило, которое должно точно, не колеблясь, стоять на шляпках гвоздей. Чтобы правило 1 было устойчивым, гвозди обмазывают раствором - устраивают марки 3 и 4 (рис. 27).

Марки делают из штукатурного раствора или чистого гипсового теста, которые наносят вокруг гвоздей в виде небольших круглых бугорков диаметром 80-100 мм и обязательно выше уровня шляпки гвоздей на 3-5 мм . Как только раствор схватится, верх этих бугорков срезают до уровня шляпок гвоздей, придавая маркам ровную плоскость. Боковые стороны бугорков срезают с четырех сторон и образуется квадрат со сторонами 30X30 или 40X40 мм . Часто боковые стороны марок срезают немного на конус. Чем точнее устроены марки, тем точнее будут маяки.
Вместо растворных марок можно применять металлические. Для их установки нужно меньше времени, поскольку не требуется забивать гвозди, наносить и срезать раствор. Забивают и проверяют вбитые марки так же, как и гвозди.
Металлические марки бывают различных конструкций, например в виде треугольника или в виде гвоздя длиной 50-70 мм со шляпкой шириной 30 - 40 мм .
После того как сделаны марки, приступают к устройству маяков 5 . Для этого точно выструганное правило 1 прикладывают к маркам 3 и закрепляют зажимами или примораживают раствором. Длина правила должна быть меньше высоты помещения на 10-15 см . Для высоких помещений применяют длинные правила или сращивают два коротких.
В промежуток 2 между стеной и правилом наносят раствор, который должен целиком заполнить этот промежуток. С боковых сторон нанесенный раствор снимают лопаткой и подмазывают места, не заполненные раствором. После схватывания раствора правило снимают, предварительно постучав по нему. Лучше всего под правило забить небольшой клин, который при движении вверх заставит правило отойти, не срывая раствор с маяка. Раковины на маяках замазывают раствором и зачищают полутерком.
Укреплять правило гвоздями не следует, поскольку такой способ малопроизводителен и ведет к перерасходу гвоздей. Лучше всего применять зажимы.
Зажимы бывают простые (рис. 28, а) и сложные (рис. 28,6). Простыми зажимами можно не только укреплять правила для устройства маяков или вытягивания тяг, но и прижимать их к пилястрам, колоннам или балкам. Такой зажим состоит из штыря 1 и лапки 2 . Сложные зажимы состоят из штыря 1 , скобы и винтов 7 . Один винт прижимает скобу к штырю, а другой правило 3 или деревянный маяк 5 к стене или потолку.

Маяки можно натирать. При натирке маяков между марками наносят раствор, правило крепко прижимают к маркам и двигают по ним, натирая таким образом плоскость маяка. Во время натирки на марки попадает (натирается) раствор и маяки теряют свою точность, поэтому раствор приходится счищать. Кроме того, этот способ устройства маяков требует больших затрат труда, чем первый.
Устройство маяков по специальному правилу . Значительно легче устраивать маяки с помощью правила, предложенного А. М. Шепелевым. Правило сделано из сухой древесины толщиной 35 - 40 мм , шириной 100 мм . Во избежание коробления оно пропитано горячей олифой.
Правило имеет два болта длиной по 175 мм с резьбой длиной не менее 70 мм . Головку болта, если он специально изготовляется, лучше всего сделать в виде стержня, согнутого под прямым углом (как костыль). Диаметр болта зависит от толщины правила и может быть от 7 до 15 мм . На болтах желательно использовать гайки прямоугольной формы. В правилах на расстоянии 500-700 мм от концов просверлены сквозные отверстия для прохода и свободного вращения болтов.
Гайки следует врезать в глубь правила на их толщину и закреплять; чтобы болты не затерялись, их надо ввернуть в гайки.
Крепят правило (рис. 29) к поверхности стен или потолков с помощью костылей 2 из закаленной стали. Такие костыли легко забиваются в швы кладки, выполненной на цементом растворе. Крепить правило можно и с помощью обычных зажимов. На каждое правило следует брать два костыля или два зажима. К костылям необходимо также сделать деревянные клинья 3 , которые вбивают между крючком костыля и правилом, чтобы прочно закрепить правило.

правило прикладывают к поверхности, вбивают костыли, вставляют клинья и устанавливают правило по веску или уровню. Точности установки правила добиваются, регулируя болты 1 . Во время регулировки болтов клинья приходится несколько вынимать или забивать. Окончательно установленное правило закрепляют этими же клиньями 3 .
После установки по углам двух правил приготовляют раствор, который наносят в пространство между правилом и поверхностью стены, устраивая таким образом маяки. Как только раствор схватится, правила снимают, по верху и низу устроенных маяков туго натягивают шнуры. По шнурам в нужных местах устанавливают правила для устройства промежуточных маяков.
Чтобы сделать правило универсальным, к нему прикрепляют на расстоянии одного метра две одинаковые скобочки. К верхней скобочке привязывают весок, но так, чтобы он не доходил своим концом до нижней скобочки на 10-15 мм . Если во время установки правила острый конец веска будет находиться точно против скобочки, значит правило установлено правильно. Установка деревянных маяков . Деревянные маяки ставят так (рис. 30). В поверхность на толщину штукатурки вбивают металлические марки или гвозди. На них крепят правила сечением 30X30 или 40X40 мм . Для снятия раствора, нанесенного между маяками, применяют малку. Малка имеет выдвижные рейки и изготовлена она так, что раствор снимается на уровне марок. Малкой длиною 120 см (из нее, кроме того, выдвигаются концы) можно разравнивать раствор между маяками, установленными на расстоянии 1,2-2 м один от другого.

Установка металлических маяков . В поисках более рациональной конструкции было предложено несколько вариантов металлических маяков. Инвентарные металлические маяки, предложенные А. М. Шепелевым (рис.31), отличаются простотой конструкции и быстротой их установки. По ним разравнивают раствор правилом или полутерком. Производительность труда при установке этих маяков значительно выше, чем при устройстве растворных.

Маяки изготовляют из стальных или дюралюминиевых уголков сечением 25x25, 30X30, 35X35 мм . Толщина штукатурки при использовании этих маяков 18,22 и 25 мм .
Рабочей частью маяков является кромка уголка (усенок) 4 , которая дает возможность точно их устанавливать, а следовательно, получать ровную поверхность штукатурки.
Длина маяков зависит от высоты помещения. По концам маяков приварены косынки 3 с прорезями, в которых передвигается штырь 1 с гайкой 2 . Свободное передвижение штыря в прорези нужно для установки маяков на кирпичных поверхностях, где штыри забивают в швы кладки. Длина прорези в косынке равна 60-70 мм .
Маяки устанавливают следующим образом. Прижатые к стене маяки прочно укрепляют штырями. Гайку вращают вокруг штыря ключом, и она, навертываясь на резьбу штыря, прижимает маяк к стене. Сначала устанавливают крайние маяки, проверив по уровню их вертикальность на стенах или горизонтальность на потолках. Затем к стене плотно прикрепляют промежуточные маяки, для точной установки которых между крайними маяками туго натягивают внизу или вверху два шнура.
Правильная установка каждого из промежуточных маяков достигается повертыванием гайки; тем самым кромки маяка прижимаются к натянутым шнурам. Штыри изготовляют и без резьбы. Гайка на них не вращается, а передвигается свободно и закрепляется устроенным в ней винтом. Конец винта следует расклепать, чтобы он полностью не вывертывался. Чтобы гайка не соскальзывала со штыря, на конце его делают уширение или насечку. При такой конструкции маяков детали с ними полностью связаны и потерять их невозможно.
Если установленные маяки не доходят до поверхности и не опираются на нее, то под них рекомендуется нанести раствор или поставить клинья. Это предохранит маяки от прогибания. Раствор разравнивают правилом или полутерком, что значительно удобнее, чем малками.
Устройство маяков на бетонных поверхностях . В бетонные и железобетонные поверхности гвозди не вбиваются. Пробивать шлямбуром или сверлить отверстия и вбивать туда деревянные пробки, а в пробки гвозди не производительно. Поэтому на негвоздимых поверхностях маяки устраивают с помощью правила, к которому прикрепляют уровень с вертикальным и горизонтальным визиром или ватерпас (рис. 32).

У верха стены устраивают растворную марку 1 , высота которой равна толщине штукатурки. К марке прикладывают правило 2 с уровнем 3 и под его нижний конец наносят раствор 4 , на который нажимают концом правила. По концу правила наносят легкие удары молотком, вдавливая правило в раствор на такую глубину, которая потребуется для того, чтобы поставить уровень строго вертикально. Вместо раствора можно применять клинья и ими регулировать установку уровня.
После установки правил строго по уровню их примораживают к поверхности раствором.
После того как правило установлено на марках или клиньях, под него наносят раствор и таким образом устраивают первый маяк. Точно так же устраивают маяк во втором углу стены. Вверху и внизу натягивают шнур, по которому точно устанавливают правило для устройства промежуточных маяков.
Маяки любых видов (растворные, деревянные, металлические) можно располагать не только вертикально по высоте стен, но и горизонтально по длине стен. Для этого нужны два маяка: один вверху - около потолка, другой внизу - около пола. Принцип установки горизонтальных маяков такой же, как и вертикальных.

Оставшиеся после провешивания поверхности гвозди показывают толщину слоя штукатурки в разных местах поверхности. Устанавливать на шляпки гвоздей правило для проверки ровности поверхности неудобно, поэтому вокруг гвоздей устраивают растворные площадки, называемые марками (рис. 1). Гвозди обмазывают гипсовым раствором, подрезают его вровень со шляпками так, чтобы плоскость марки была параллельна плоскости поверхности. Боковые стороны раствора срезают. Застывший раствор должен получить форму четырехгранных усеченных пирамидок. Плоскость марки срезают ровно, чтобы правило устойчиво держалось на ней.

Рисунок 1. Растворные марки

По установленным маркам разными способами устраивают маяки. Маяки бывают растворные, деревянные, инвентарные металлические.

Маяки из раствора устраивают с помощью правила (рис. 2): Для этого его придерживают руками, закрепляют гвоздями, зажимами или «примораживают» раствором или гипсом на одной линии марок. Для «примораживания» марки обмазывают тонким слоем жидкого раствора или гипсового молока, прижимают к ним правило. Раствор или гипсовое молоко застывает и приклеивает, как бы примораживает, правило к марке.

Рисунок 2. Устройство растворных марок и маяков на стенах: 1 - правило; 2 - пространство между правилом и стеной; 3, 4 - марки; 5 – маяки

В зазор между правилом и поверхностью наносят раствор того же состава, что и будущая штукатурка. Излишки раствора с боковых сторон правила срезают под небольшим углом. После схватывания раствора правило осторожно снимают. Для этого по нему можно слегка ударить молотком и отделить правило от марки скользящими движениями по маркам вверх. Пустоты в маяках замазывают и затирают.

Гораздо проще и быстрее натереть маяк по маркам. Для этого между маяками наносят бороздку раствора немного выше маяков. К маркам приставляют правило, нажимают на него и движениями вверх и вниз притирают раствор до уровня марок. Раствор при этом не должен попасть на марки, так как это снизит точность маяка.

Помимо растворных используют также деревянные или металлические маяки . Деревянные маяки представляют собой деревянные гладкие и ровные бруски сечением 40x40 мм, а в качестве металлического маяка можно использовать металлическую трубу диаметром 40 мм нужной длины. Их устанавливают по отвесу или уровню на расстоянии примерно 1,5 м друг от друга. Закрепляют такие маяки гвоздями, зажимами, а металлические - чаще всего примораживают раствором или гипсом. Раствор между такими маяками разравнивают малкой (рис. 3).

Рисунок 3. Установка деревянных маяков под малку: 1 - деревянный маяк; 2 – малка

Высота зазора между поверхностью и малкой равна толщине штукатурного слоя.

При оштукатуривании также используют и инвентарные металлические маяки. Они просты по конструкции, быстро и легко устанавливаются. Закрепляют такие маяки при помощи штырей с гайкой и винтом. Положение маяка регулируется вращением гайки (рис. 4).

Маяки можно располагать не только вертикально (по высоте стен), но и горизонтально (по длине стен). Для этого устанавливают два параллельных маяка: один вверху - ближе к потолку, другой внизу - ближе к полу. Горизонтальные маяки устанавливают так же, как и вертикальные. При разравнивании раствора при горизонтальных маяках правило ведут вертикально.

Рисунок 4. Инвентарный металлический маяк: 1 - штырь с гайкой; 2 - металлический уголок

Оштукатуривание по маякам начинают только после того, как установлены все маяки.

После нанесения и разравнивания грунта растворные марки и маяки вырубают, деревянные и металлические маяки снимают. Места под ними замазывают раствором, разравнивают и притирают его. Затем поверхность нанесенного раствора проверяют правилом, исправляют неточности, наносят накрывочный слой, разравнивают его и затирают.

Правила (рис. 13, а, г) - доски или бруски разной длины и сечения, строганные или фугованные. Правила для проверки точности выполненной штукатурки делают из доски шириной 100мм с одним вырезом или двумя для рук. Простые правила применяют также при вытягивании карнизов и тяг, отделке оконных и дверных откосов, оштукатуривании балок, пилястр, столбов, разравнивании раствора на разных поверхностях по маякам. Если рабочую часть правила обить полосовой сталью, это предохранит правило от коробления, кроме того, острые стальные заусенцы лучше срезают раствор.

Стальные марки (рис. 13,б) - толстые короткие стальные гвозди длиной от 50 до 70 мм, толщиной до 10 мм со шляпками квадратной или круглой формы диаметром не менее 30 мм. Их применяют взамен растворных марок при устройстве маяков. Стальные марки легко забиваются в швы кирпичной и другой кладки, а также в шлакобетон и другие трудно гвоздимые поверхности.

Маяки бывают растворные, деревянные и металлические. Растворные маяки наиболее трудоемки. (Их устройство описано в § 16.) Деревянные маяки - это рейки-правила сечением от 40 x 40 до 50 x 50 мм.

Инвентарные металлические маяки (рис. 13, в) изготовляют из стальных, дюралевых или других жестких уголков сечением 25 x 25, 30 x 30 и 35 x 35 мм. С их помощью наносят штукатурку толщиной соответственно 18, 22 и 25 мм. Рабочей частью таких маяков является вершина уголка - усенок. К концам уголков приварены косынки с прорезями длиной по 60-70 мм, в которых передвигается стальной штырь с гайкой. Гайка может или вращаться по резьбе на штыре, или передвигаться по штырю и закрепляться на штыре винтом. Чтобы гайка не соскальзывала со штыря и не терялась, на его конце делают уширение или насечку. Винт рекомендуется расклепать так, чтобы он не вывертывался. Прорези в косынках нужны для того, чтобы передвигать их по гайкам (вверх или вниз) при креплении штырей в каменной кладке, когда расстояние между швами неодинаковое. Длина маяка должна быть на 100 мм короче высоты стен оштукатуриваемого помещения.

Малки (рис. 13, д) применяют для разравнивания раствора между деревянными маяками на стенах, потолках, откосах, заглушинах. Для разравнивания раствора между деревянными маяками, которые по высоте больше толщины штукатурки, используют простые или раздвижные малки с вырезами такой глубины, которая соответствует толщине раствора. Раздвижные малки дают возможность разравнивать раствор между маяками, расположенными на расстоянии от 1,2 до 2 мм.

Малки для разравнивания раствора на откосах и заглушинах делают небольших размеров с вырезами на одном или двух концах. Для разравнивания раствора в заглушинах применяют плоские малки для верхних и боковых сторон и закругленные или плоские простые и с плечиками - для нижних заглушин. Малки можно оковывать сталью.

Зажимы (см. рис. 40) предназначаются для крепления правил к поверхностям. Простыми зажимами крепят правила при вытягивании тяг, отделке оконных и дверных откосов Они состоят из штыря квадратного или прямоугольного сечения длиной от 150 до 200 мм и лапки с отверстием по форме штыря, которая надевается на штырь. Сложные зажимы состоят из штыря, скобы и двух винтов. Штырь вбивают в поверхность, надевают на него скобу, крепят ее к штырю винтом, ставят в скобу правило или деревянный маяк и закрепляют другим винтом.

Шаблоны служат для вытягивания тяг (карнизов, поясков, наличников). Они бывают разных размеров и конструкций. Изготовление шаблонов описано в гл. IX.

Растворные ящики (рис. 14, а) предназначены для приготовления и хранения сухих смесей и растворов. Они бывают деревянные и металлические.

Наиболее удобны инвентарные металлические ящики-тележки. Они состоят из тележки с ручкой, двумя ножками и двумя колесами, на которую устанавливают съемные ящики вместимостью до 0,1 м 3 . Размеры ящика, мм: длина 1000, ширина 525, высота 300. Масса тележки с ящиком 26,3 кг. Ящик, из которого выбран весь раствор, заменяют другим, наполненным раствором.

Если нет инвентарных, то применяют деревянные ящики разных размеров, но глубиной не более 200 мм, чтобы удобно было набирать из него раствор и приготовлять в нем порции известково-гипсового раствора. Ящики сбивают из досок толщиной не более 25 мм. На дне ящика доски располагают по длине. Ящик устанавливают на ножках высотой 600-700 мм, причем передние делают на 30-50 мм короче. Уклон в ящике необходим для того, чтобы раствор стекал в одну сторону.

Для работы с жидким известково-гипсовым раствором ящик перегораживают доской, чтобы раствор не стекал вниз и оставалось место для приготовления заводок. В деревянном ящике доску крепят гвоздями, в металлическом - клином.

Сита (рис. 14, б) служат для просеивания сыпучих материалов и процеживания растворов. Сита можно натянуть на круглую обойму (обечайку), или набить на прямоугольную деревянную рамку с ручками, или просто связать концы сетки, обвязать их рогожей или тканью.

Вот еще два способа установки маяков:

Рис. 42. Рейка-маяк

Первый способ - провешивание стен с помощью полос сухой штукатурки. Уверен, что на любой сегодняшней стройке, даже если здесь не предусмотрена отделка стен сухой штукатуркой, не представит труда обзавестись ее отходами. А выгода будет получена заметная.

Для маяков нарезают полосы сухой штукатурки шириной 4 см. В небольших жилых помещениях (площадью до 12...15 м 2), где могут быть установлены 2...3 маяка, поступаем следующим образом. От угла на расстоянии 20...30 см по вертикали наносят сплошной слой гипсоопилочной мастики (о ней читайте в гл. "Заменители монолитной штукатурки "). На него накладывают полоску сухой штукатурки, прижимают большим правилом с отвесом. Второй маяк ставит через 2,8 м от первого, третий - между ними.

Горизонтальность всех трех маяков по отношению друг к другу проверяют трехметровым правилом.

В больших помещениях сначала проверяют стены шнуром по диагонали. Затем устанавливают по углам маяки на расстоянии 20...30 см от угла. Кладут шнур на эти контрольные маяки внизу, возле пола и устанавливают по шнуру на мастике марки из обрезков сухой штукатурки размером 3X4 см. Расстояние между маяками 1,5 м.

Эту же операцию повторяют вверху, около потолка.

После этого ставят маяки из полос сухой штукатурки заподлицо с марками, прижимая их правилом.

После нанесения грунта маяки остаются в нем. Их потом вместе с окончательной отделкой плоскости закроет накрывочный слой.

Когда накладывают маячные полосы на мастику, нужно обязательно промазать той же мастикой с обеих сторон кромки полосок. Если этого не сделать, могут появиться трещины в штукатурке. Выполнение же сказанного выше требования гарантирует целостность штукатурного слоя, а маяки будут абсолютно незаметны на стене.

Метод установки маяков из сухой штукатурки ускоряет эту операцию в 8...10 раз.

Второй способ провески плоскостей - использование инвентарных марок-маяков (рис. 43), При этом становятся ненужными и гвозди, и маяки из сухой штукатурки.

Рис. 43. Инвентарная марка-маяк :
1 - дюбель; 2 - металлическая пластина

Марка представляет собой дюбель, приваренный к металлической пластинке толщиной 4...5 мм, размером 40X30 мм.

Не в пример гвоздю, дюбель, как известно, легко входит в любую стену, даже бетонную.

Отступив от угла на 30...40 см, забивают в верхнюю часть стены первую марку. Вторую марку ставят внизу и проверяют обе рейкой с отвесом. Проверив шнуром по диагонали стену, ставят две марки вверху и внизу на противоположном углу. Далее поступают так же, как при маяках из сухой штукатурки: натягивают на марки шнур внизу, у пола, ставят по нему промежуточные марки на расстоянии 1,5...2 м друг от друга. Повторяют те же операции вверху, у потолка. Натягивая поочередно шнур на контрольные марки, ставят по плоскости всей стены нужное количество промежуточных марок.

После нанесения грунта металлическую марку нетрудно вынуть и использовать снова на другом участке.

Пользуясь инвентарными марками, вооружившись металлической стремянкой и контрольной рейкой с отвесом, рабочий может легко и быстро осуществить провеску стен. Производительность труда повышается в три раза.

При больших объемах монолитной штукатурки используют и металлические инвентарные маяки, они очень удобны. Сделаны эти маяки из стальных или дюралюминиевых уголков сечением 20X20, 25X25 или 30X30 мм, их крепят к стене при помощи специальных штырей с гайкой. Сначала ставят, выверяют и закрепляют крайние маяки. Затем между ними по туго натянутым шнурам размещают промежуточные.

Применяют штукатуры и горизонтальные маяки из раствора и полос гипсокартонного листа.

На рис. 39 представлены деревянные горизонтальные маяки. По этому же принципу стали делать и другие горизонтальные маяки, считая их более рациональными, прогрессивными. Начинают провеску в следующем порядке: сначала нужно контрольной рейкой с отвесом проверить стены, определить отклонения по вертикали, затем приготовить раствор густой консистенции и ставить марки. Их нужно сделать в каждом углу всего две - вверху и внизу, отступив от угла на 30...40 см, а от пола и потолка - на 50...60 см. Для более быстрого схватывания в раствор можно добавить 5...10% гипса. Набрасывать раствор надо стараться так, чтобы марка имела высокий конус.

На раствор кладут кусочек сухой штукатурки размером 5X4 см, широкая сторона должна располагаться вертикально.

Рейкой с отвесом слегка прижимают марки, устанавливая их строго по отвесу в одном и другом углу. Затем натягивают шнур по угловым маркам вверху и внизу, ставят промежуточные марки через 1,5...2 м в зависимости от длины стены и натирают верхний и нижний маяки.

Горизонтальные маяки имеют свое преимущество при механизированном сопловании стен. Один рабочий с помощью рейки в 2,5...2,7 м легко разравнивает раствор по всей стене. За ним следом идет второй рабочий и мастерком или ковшом подбирает упавший раствор, снова пуская его в дело на отдельных участках и тут же разравнивая полутерком. Только надо не забыть перед соплованием сделать уборку, чтобы на полу не было мусора.

Если нет на объекте сухой штукатурки, для марок можно использовать кусочки битой глазурованной плитки. Форму можно не подбирать - лишь бы была жесткость для опоры правила.

Так же можно применять и деревянные марки - использовать дощечки от ящиков из-под плитки. Дощечки здесь тонкие и нестроганые - как раз такие, какие нужны.
