Сливная яма для бани: несколько вариантов строительства - пошагово. Как устраивается сливная яма для бани Выгребная яма для бани без укрепления стенок

Всегда требует организации приспособления для отвода воды. Заботиться о сливе необходимо еще до начал ее строительства. Сливная яма является основой всей сливной системы. Вариант отвода воды со сливной ямой пользуется большой популярностью среди дачников. Если Недалеко от дачного участка имеется канализационная коммуникация или канава, то делать яму станет нецелесообразно. В таких случаях имеет смысл провести трубы для слива до канализационной системы и или канавы. Делать сливную яму на участках земли с высоким уровнем грунтовых вод настоятельно не рекомендуется, так как это не приведет ни к какому толку, а усилия будут затрачены напрасно. Поэтому, перед тем как приступить к постройке самой бани, не нужно торопиться с подготовкой сливной ямы. Если сливная яма все таки потребовалась, то начинаем строительство.

Итак, с чего же начать? Как и любую другую постройку – с проектирования. Специалисты в области инженерии тут не потребуются, но провести несколько расчетов нужно. Ответьте на вопросы:

• Сколько людей будет посещать баню?
• Какие характеристики у земли на участке?
• Насколько высок уровень грунтовых вод?

Про то, что при высоком уровне грунтовых вод сливную яму лучше не делать, уже сказано. А как же все-таки измерить сам уровень? Самым точным методом является бурение скважины. Но далеко не у всех в гараже валяется буровая установка. Присмотритесь на участки, где растительность не поливается. Если там растут влаголюбивые растения, то вода в грунте точно есть. Растительность густая – значит, яму нужно рыть поглубже. Объем выгребной ямы будет зависеть от того, насколько интенсивно будут пользоваться баней владельцы. Чем больше людей будут по расчетам посещать парилку и душ, тем больший объем ямы потребуется. При недочете в конце концов сточная вода может политься через край. Земля рыхлая? Тогда понадобится укреплять ее края. Если почва твердая – то плюс в копилку времени.

Определив все характеристики земли и «производительность» будущей бани, можно выбирать место под яму. Специалисты по возведению бань советуют рыть яму в двух метрах от стен самой бани. Слишком далеко – тогда необходимый уклон не обеспечится и вода будет застаиваться.

Материалы которые потребуются для строительства

При плотной и хорошо впитывающей почве много исходных материалов не потребуется. Укреплять стены ямы в этом случае не понадобится. Дно можно заложить щебнем и реечным песком. Однако случаи с такой идеальной землей в нашей стране не распространены. В подавляющем большинстве случаев стены ямы приходится укреплять, иначе она может осыпаться. Кирпичная кладка, шифер или подобный материал хорошо для этого подойдут. Еще вариант: пластиковая или металлическая бочка с вырезанным дном, в нижней части стенок которой нужно будет сделать несколько отверстий, чтобы сливная вода фильтровалась через грунт.

Выгодным вариантом формы ямы является цилиндр. Яма, выполненная в такой форме распределяет нагрузку на почву равномерно, позволяя сократить риск разрушения конструкции к минимуму. Камера в форме куба в этом уступает.

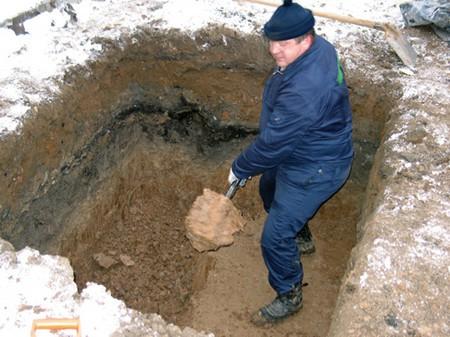

Подготовка траншеи и земляные работы

Куда деть выкопанную землю? Если почва качественная – сыпать на участок с растительностью. Камни, песок и глину на вывоз. Задумали оборудовать яму кирпичной кладкой, керамические кирпичи – самое оно. Долговечный материал, который не имеет «гидрофобии». Сэкономить на кирпичах можно, кладя кирпичи ребром вверх. Между торцами нужно оставлять отверстия – это выход для воды. Простой и полезный совет – использовать природный камень, чтобы не тратить деньги на кирпич, выгодно.

Кладка завершена? Тогда приступаем к формированию дна, водонепроницаемого дна! Подсыпкой послужат все те же щебень и песок. Также подойдут строительные отходы. Слой подсыпки лучше не занижать, как минимум 20 см. Верхняя часть кладки должна превышать уровень земли на 30-40 см. Накрывается яма бетонной плитой или металлическим листом.

Если по площадке над ямой будет проезжать транспорт, то толщина плиты должна быть не менее 30 см. В случае, если грунт плохо впитывает сливную воду, то в плите можно оставить отверстия, чтобы при переполнении ямы можно было производить выкачивание стоков. Только отверстие это нужно чем-нибудь закрывать, иначе в него можно случайно угодить. Укрепление завершено, остается заполнить его внешнюю часть уже выкопанным грунтом (заполнить непригодную часть ямы песком). На месте бывшей ямы можно выращивать растения или устроить проход.

Яма из старых покрышек

Как правило, в стоках не содержится твердых отходов, это значит, что варианты обустройства могут быть очень простыми. Специальные материалы могут вовсе не потребоваться. Сгодятся и подручные средства. БУ автомобильные покрышки прекрасно для этого подойдут. Чем больше диаметр покрышек, тем лучше. Боковины старых покрышек нужно срезать с помощью болгарки или электролобзика. Итак, подготовленные шины кладутся друг на друга в яму. Нижняя часть ямы также засыпается щебнем. В лежащей сверху шине нужно проделать отверстие под трубу для слива и приспособить ее. После этого на баллоны нужно положить металлический лист и засыпать его землей по уровню.

Сливная яма сделанная с помощью шифера

Волновой шифер отлично подойдет для заполнения сливной ямы. Первый лист кладется на дно. Второй накладывается на первый так, чтобы их волны соприкасались друг с другом высокими точками. Последующие листы кладутся также, до тех пор, пока до верхушки ямы не останется 30-40 см. Сливная труба вставляется в промежуток верхней четвертины шиферной кладки. Укрепить конструкцию можно заполнением побитых кусочков шифера, а затем засыпать оставшееся пустое пространство грунтом. Такой способ по больше части подойдет для песчаного грунта.

Два последних способа не стоит использовать, если предполагается, что на месте ямы будет проезжать транспорт.

Собственная банька – мечта большинства домовладельцев. Многие из них приступают к самостоятельному строительству, чтобы воплотить мечту в жизнь. Одним из важнейших моментов при постройке считается организация отвода воды. Грамотно спроектированная и установленная конструкция защитит фундамент и деревянные детали от разрушения, предотвратит возможное появление грибка и неприятных запахов. Как сделать слив в бане по всем правилам? Давайте разбираться.

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

В любом случае канализационная система должна быть оборудована до укладки полов. Общая схема ее монтажа выглядит следующим образом:

На этом монтаж канализации внутри бани можно считать оконченным. Осталось только подключить к системе санитарное оборудование и унитаз, если это необходимо. Теперь пришло время заняться наружной канализацией.

Видео – процесс монтажа канализации в бане своими руками

Цены на трубы для наружной канализации

трубы для наружной канализации

Как выбрать способ отвода стоков?

Вариантов организации наружной банной канализации может быть множество. При выборе одного из них нужно обязательно учесть следующие моменты:

• предполагаемая интенсивность использования бани;
• размеры постройки;
• тип грунта на участке;
• глубина промерзания почвы;
• наличие или отсутствие на участке канализационной системы;
• возможность подключения к централизованной системе канализации.

Это наиболее важные аспекты, которые позволят определить оптимальный способ отведения воды. Например, для небольшой бани, где два-три человека будут мыться один раз в неделю в теплое время года, не стоит оборудовать сложную канализационную систему с использованием грунтовой фильтрации. Здесь будет вполне достаточно сливной ямы или даже приямка под постройкой. Тогда как для бани, в которой планируется мыться круглогодично , понадобится более сложная отводная система.

Важен и тип грунта. Для хорошо впитывающих песчаных почв оптимальным решением станет дренажный колодец. Для глинистых же грунтов это не подойдет. Здесь лучшим вариантом станет обустройство сливной ямы, откуда стоки будут периодически удаляться. При монтаже системы не нужно забывать и об уровне промерзания почвы. Если его не учитывать, вода в трубах, проложенных выше этого уровня, в сильные холода замерзнет и разрушит канализацию.

Способы обустройства отведения стоков

Существует несколько эффективных и относительно малозатратных способов организации слива воды в бане. Все они достаточно легко выполняются самостоятельно. Рассмотрим их главные достоинства и недостатки.

Сливной колодец

Представляет собой герметичную емкость, в которой накапливаются стоки, поступающие из бани. Когда колодец наполняется, его опорожняют при помощи специальной машины. Достоинства системы:

• простота в обустройстве;
• не требует особого ухода;
• невысокая стоимость.

К недостаткам можно отнести следующее:

• необходимость регулярного вызова ассенизаторской машины, что влечет определенные расходы.
• организация удобного доступа спецтехники к колодцу;
• сливной колодец должен быть обустроен в самой низкой точке участка.

Дренажный колодец

Выполняется в виде ямы, заполненной фильтратом, который очищает стоки. В качестве наполнителя можно использовать песок, щебень, мелкие обломки кирпича или печной шлак. Достоинства конструкции:

• невысокая стоимость;
• простота в обустройстве.

Дренажный колодец – как элемент отведения воды из бани

Недостаток у системы один – необходимость примерно в полгода раз менять загрязнившийся фильтрат или чистить его, что требует серьезных трудозатрат .

Приямок

Яма, вырытая непосредственно под полом моечной комнаты в бане. Ее дно заполняется фильтратом, через который проходят стоки, очищаются и постепенно проходят в нижние слои грунта. Достоинства системы:

• не требуется использование трубопроводов и других конструктивных элементов;
• невысокая стоимость монтажа.

Приямок – самый простой способ обустройства канализации в бане

К числу недостатков относят:

• невысокая пропускная способность;
• технология непригодна для использования при строительстве бани с плитным фундаментом;
• подходит для использования только на хорошо впитывающих грунтах.

Использование метода грунтовой фильтрации

Представляет собой систему, состоящую из септика и расходящихся от него труб, по которым отводится очищенная вода. Трубы прокладываются под уклоном, чтобы жидкость шла самотеком и впитывалась почвой. Достоинства конструкции:

• полностью автономная работа;
• может использоваться для обустройства полноценной канализационной системы с несколькими точками для сбора стоков;
• возможность очистки не только «серых», но и «черных» стоков, в этом случае устанавливается как минимум анаэробный септик.

Значимые недостатки :

• необходимость выделения участка под септик;
• трудоемкий процесс установки, необходимость проведения большого количества земельных работ;
• достаточно высокая стоимость оборудования и расходных материалов.

Как вариант можно рассмотреть подключение к централизованной канализации. Это оптимальное решение проблемы сточных вод. В этом случае не понадобятся никакие внешние устройства для приема и переработки стоков. Еще один плюс – возможность подключения сразу нескольких точек водозабора. Недостатками этого варианта можно считать высокую стоимость услуг подрядных организаций и бюрократическую волокиту, которая нередко возникает при оформлении разрешительной документации.

Сливной колодец: технология изготовления

Сливная яма – практичное решение для отвода сточных вод. Она может быть обустроена разными способами. Самый простой – вкопать в землю пластиковую или металлическую емкость. Можно сделать яму из железобетонных колец, залить стенки бетоном или выложить их кирпичом. Рассмотрим подробно последний вариант.

Сливной колодец – отличное решения для слива канализационных стоков

Начинаем с выбора подходящего места. Оно должно быть расположено в самой низкой точке участка, поскольку сточные воды должны будут двигаться самотеком. Кроме того, учитываем, что яму регулярно нужно будет освобождать от стоков, поэтому необходимо обеспечить удобный подъезд дляассенизаторской машины. Наметив месторасположение, приступаем к работе:

Сливная яма готова к эксплуатации.

Дренажный колодец

Такая система может быть установлена только на участке с глубоко расположенными подпочвенными водами. Иначе в силу конструктивных особенностей дренажного колодца он будет постоянно наполнен грунтовой водой, а для стоков места уже не останется. Прежде, чем приступить к работе, определяем место, где будет располагаться колодец. Оптимально отнести его от стены бани на 2 метра. Если расстояние будет больше, возникнут определенные сложности с организацией необходимого уклона сливной трубы, который необходим, чтобы стоки сливались самотеком.

Дренажный колодец – это отличный способ обустройства канализации в бане

Кроме того, близкое расположение колодца грозит фундаменту намоканием или проседанием. Определившись с местом установки, выясняем, какие материалы нам понадобятся для монтажа. Это зависит от типа грунта. Если он не осыпается, нам не понадобится укреплять стенки ямы. Однако такие почвы встречаются далеко не везде. Чаще всего стенки нужно укрепить. Сделать это можно разными способами:

Приступаем к работе:

Дренажный колодец готов к использованию.

Совет: Если на участке песчаный хорошо впитывающий грунт, вместо колодца можно обустроить горизонтальную дренажную подушку. Она представляет собой траншею длиной около 1 м, шириной 0,3 м и глубиной 1 м. На дно выкладывается подушка из щебня высотой 20 см, поверх насыпается грунт. Стоки выводятся непосредственно на эту подушку, очищаются и впитываются в почву.

Цены на дренажный колодец

дренажный колодец

Приямок

Приямок представляет собой резервуар для стоков, расположенный непосредственно под помывочной комнатой. Нужно понимать, что такая система будет эффективна только для небольших бань, которые используются нечасто. Работы по обустройству приямка выполняются в следующей последовательности:

1. Под будущим полом выкапываем яму, объема которой будет достаточно для сбора воды.
2. Стенки ямы укрепляем любым доступным способом: кирпич, дикий камень или шифер.
3. На дно получившегося резервуара укладываем фильтрующую подушку. Сначала укладывается слой щебня, битого кирпича или керамзита. Поверх этого слоя кладем песок.
4. Поверх ямы монтируем лаги. На них укладываем деревянный пол, половицы которого не должны плотно прилегать друг к другу, чтобы вода могла стекать в приямок.

Совет: Половицы деревянного пола, уложенного над приямком, можно не прибивать к лагам. В этом случае их можно будет при необходимости снимать и выносить на улицу для просушки.

Существует еще один вариант обустройства приямка, который в данном случае играет роль водосборника, из которого стоки, достигнув определенного уровня, отводятся в канализацию или септик. Такая система обычно обустраивается под «протекающими» полами. Приступаем к работе:

Устанавливаем гидрозатвор . Этот элемент необходим, чтобы предупредить проникновение в помещение бани неприятных канализационных запахов. Простейший вариант самодельногогидрозатвора – металлическая пластина, установленная с наклоном. Фиксируем ее к трубе в трех местах, оставляя незафиксированной нижнюю часть. Важно: от дна приямка до нижнего края пластины должно быть 5 см. Еще один вариант самодельного гидрозатвора – детский резиновый мяч, закрепляемый над сливом приямка. Когда резервуар наполнен водой, он всплывает и открывает слив. Как только вода стекает, мяч опускается и закрывает трубу.

Грунтовая фильтрация

Один из основных элементов такой системы – автономный септик, который является одновременно отстойником и распределяющим колодцем. От него отходят дренажные трубы, которые распределяют очищенную воду по участку. Септик можно приобрести в магазине или собрать самостоятельно. В последнем случае наиболее простой вариант для самостоятельного изготовления – конструкция из пластиковых или металлических емкостей. Эффективно работает септик из бетонных колец, а также конструкция, выполненная из бетона или кирпича.

Септик – отличное решение для отвода канализационных стоков

В любом случае монтаж системы начинаем с монтажа септика. Резервуар устанавливаем на глубину 1, 2-2,5 м. Глубже опускать бак не нужно, иначе может возникнуть проблема с доочисткой стоков, которую проводят анаэробные бактерии. К септику подводим канализационную трубу. Она должна быть заглублена ниже уровня промерзания почвы. После монтажа септика приступаем к подготовке дренов , так называют дренажные трубы.

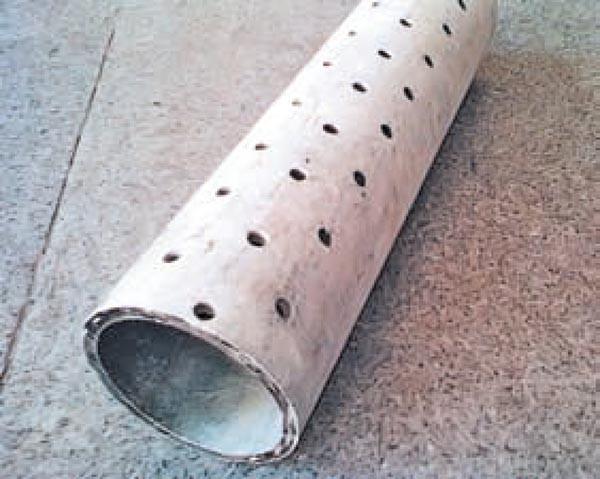

Их длина и диаметр зависят от количества стоков. Чаще всего используются стандартные пластиковые трубы диаметром 11 см. Можно взять обычные пластиковые канализационные трубы и проделать в них отверстия. Нужно знать, что в верхней части детали диаметр отверстий должен быть меньше, чем у тех, что расположены в нижней. Это делается для того, чтобы отток воды был равномерным. Количество отверстий в начале и в конце трубы также различается. В самом начале перфорация выполняется чаще, а в конце – реже и большая их часть приходится на нижнюю половину трубы.

Для грамотного обустройства дренажа используются несколько правил:

• длина каждой дрены не может быть больше 25 м;
• глубина укладки труб составляет около 1,5 м, обязательно ниже уровня промерзания почвы;
• минимальное расстояние между дренами – 1,5 м;
• минимальная ширина траншеи под трубу – 0,5 м, оптимальная ширина – 1 м.

После того, как были подготовлены трубы, можно приступать к их монтажу:

Схема – использование септика, как элемента обустройства канализации в бане

Важно: Система грунтовой фильтрации требует периодического обслуживания. Оно заключается в замене заилившейся песчано-гравийной подушки и грунта под ней. В зависимости от загруженности системы такие работы проводятся один раз в 10-15 лет или реже.

Грамотно организованный слив воды в бане – залог ее долгого и беспроблемного функционирования. Он убережет постройку от разрушающего воздействия влаги и предотвратит загрязнение участка сточными водами.Даже для небольших бань обустройство канализационной системы обязательно, тем более она необходима для больших помещений с отдельной душевой комнатой и туалетом. Отнестись к организации слива следует со всей ответственностью, не допуская ошибок и недоделок. И тогда новая баня будет только радовать своего владельца долгой безупречной службой.

Баня - это место часто соприкасающееся с водой. Причем, это происходит как снаружи, так и изнутри. И защитить деревянные стены водостойким покрытием недостаточно - необходимо организовать качественный слив во избежание частых ремонтов фундамента, поражения бани болезнетворным грибком и гниения древесины.

Отвод воды производится из помывочной комнаты непосредственно в сливной резервуар или в место, отведенное под слив. Варианты организации системы водоприемников могут достаточно отличаться в зависимости от условий, в которых возведена баня и от типа слива.

Для начала нужно знать ответы на несколько важных вопросов, касающихся условий строительства отвода:

1. Где будет расположен сток и какая площадь должна быть отведена для него?
2. Какой тип грунта на Вашем участке, на котором будет располагаться баня?
3. Есть ли возможность подключения к центральной канализации?
4. На какой бюджет Вы рассчитываете?
5. Будете ли Вы строить слив самостоятельно или воспользуетесь наемной рабочей силой?

От правильной организации сливных коммуникаций зависит долголетие постройки и качество самих банных процедур. Даже если объем стоков небольшой, не стоит надеяться на впитывание почвой всей жидкости: остатки воды все равно будут портить фундамент и саму почву, из-за чего может произойти усадка строения. Единственный случай, когда сток может оказаться необязательным, это если сама баня будет использоваться не чаше 1 раза в месяц небольшим количеством человек (2-3 чел.). Здесь можно использовать так называемый протекаемый пол, с широко уложенными досками. Во всех остальных случаях это первое, что нужно спланировать после закладки фундамента. Поэтому весьма полезно знать различные способы организации слива для бани, даже если Вы не делаете его самостоятельно, а заказываете у строительной фирмы.

Автономная канализация с колодцем-отстойником

Первый и самый трудоемкий способ - фильтрующий колодец-отстойник на основе автономной канализации. Здесь система состоит из двух резервуаров, желательно из пластика. Первый резервуар фильтрует стоки от крупнодисперсных частиц простым сетчатым фильтром, обустроенным в емкости. Второй резервуар проводит вторую степень очистки сточных вод перед отправкой их в сточную яму. Но для любого варианта стока с канализацией необходима специальная конструкция пола в бане.

Вся суть такого пола заключается в наклоне к центру комнаты еще на начальной стадии строительства. В центре пола монтируется фитинг, который вплотную прилегает к разъему в полу, плотно обработанный герметиком вокруг места монтажа. Воронка фитинга выбирается в пределах 5 см, с небольшими отклонениями. Сточные трубы из всех комнат, если и несколько, соединяются разветвителем. Но стоит знать, что строительство выгребной ямы целесообразно только в случае глубинного залегания грунтовых вод , не менее 4-5 м глубиной. В противном случае Ваша яма будет затоплена круглый год и запахи гнилостных бактерий из нее будут преследовать до каждой последующей очистки. Если же условия для сточной ямы благоприятные, то вторым пунктом в расчете стока будет определение объема ямы по нескольким критериям: количеству человек в бане, частоте использования и затратам воды.

Далее, когда проект слива уже готов, рассчитывается местоположение ямы: оно должно быть не дальше 2х метров от бани. Если расположить слив слишком близко, то появится вероятность проникания водя в фундамент. Если же слишком далеко, то не получится сделать достаточный уклон для стекания воды естественным путем.

Закладывая фундамент Вы скорее всего уже ознакомились с типом грунта на участке и его свойствами. При создании сливной ямы важно понимать физические свойства земли , так как учитывая это будут выбираться сопутствующие меры по укреплению каркаса ямы. Впрочем, если грунт не рыхлый и не осыпается, то укреплять ничего не придется . Но чрезмерно плотный глинистый грунт тоже имеет недостаток в случае обустройства слива - он плохо впитывает. Иногда на участках попадается удачное сочетание достаточно плотного грунта с хорошими абсорбирующими свойствами. Тогда работа с ямой ограничится тем, что ее нужно будет просто вырыть и обустроить фильтрацию по одному из описанных способов. Но такие условия бывают весьма нечасто. Чаще всего грунт осыпается и приходится прибегнуть к укреплению границ ямы. Для укрепления зачастую используют кирпичную кладку с зазорами для впитывания воды, или дикий камень (любой водостойкий материал). Самый простой вариант - использование большого пластикового резервуара с множеством отверстий в качестве внутреннего каркаса ямы.

Важно также выбрать оптимальный размер для отверстий в резервуаре. Оптимальной формой для резервуара в данном случае является обтекаемая цилиндрическая, так как она наилучшим способом держит создаваемое водой давление. Также необходимо обеспечить яму тяжелым перекрытием из или железа.

Когда резервуар готов, на дно ямы засыпается фильтрационный материал (битый или ), а после покрывается слоем . Сточные трубы, соединенные ранее под полом бани в одну, отводятся под уклоном к яме. Причем оптимальный уклон, необходимый для быстрого стекания варьируется в пределах 1 см на 1 метр трубопровода.

Обустройство простой сливной ямы

Такой способ организации стока проще, чем первый за счет исключения нескольких ступеней фильтрации. Он подразумевает все этапы с организацией стока в самой бане и выкапыванием ямы, но в данном случае будет использоваться только септик без фильтров. Способ применяется в том случае, если нет желания возиться с заменой фильтрационного материала и есть возможность использования ассенизаторской машины для выкачивания стоков.

Но в таком случае следует продумать подъезд к яме на расстоянии досягаемости рукавом машины. Вторым способом очистки упрощенной системы с ямой является применение специальных бактерий для переработки гниющих остатков в септике. Его эффективность конечно в разы ниже, чем полный вывоз отходов или же естественная фильтрация, но тоже имеет место быть.

Способ грунтовой фильтрации

В данном методе основным является организация , через которую жидкость будет подведена к канализации. Система будет распределяться по всей площади участка для того, чтобы вода успевала проходить несколько ступеней фильтрации перед стоком.

Фильтрация осуществляется по принципу дренажа: первым этапом на трубу устанавливается решетка (на начальном участке) для ловли крупных отходов. Потом, в дальнейшем, вода идет через засыпанный крупным фильтрующим материалом участок труб. Последний этап - мелкий фильтр, то есть крупнодисперсный песок.

Таким образом, вода со стоков будет фильтроваться на всем участке одновременно создавая дополнительный источник орошени я. Данный метод подойдет только в случае низкого залегания грунтовых вод, так как расположение труб должно быть более чем на 0.5 метра выше уровня вод.

Способ со сливной трубой

В целом, этот способ похож на предыдущие и отличается только типом материалов и небольшими различиями в конструкции септика. Здесь важна более длинная протяженность трубы . При этом, саму трубу важно монтировать еще на этапе заливки фундамента с уклоном в сторону площади для постройки отстойника.

Отстойник делается на основе , которые составляют стенки ямы. Дно в свою очередь не должно ничем перекрываться для лучшего впитывания отходов. Труба закладывается без углов и изгибов, причем диаметр трубы берется максимально возможный среди канализационных труб для бытовых стоков. При установке трубы важно её утеплить , так как при промерзании почвы и деформировать пластик, в лучшем случае.

На дно траншеи кладется дренажный материал (щебень, битый кирпич, или шлак от сгорания угля), засыпается поверх небольшим слоем песка. После на дно укладывается сливная труба, отведенная от бани. Яма будет рассчитана на небольшой объем отходов , не больше 100 литров. Поэтому стоит хорошо подумать, прежде чем выбирать этот вариант.

В том случае, если есть хоть какая-то возможность подключить Вашу сливную систему к центральной канализации - то это самый оптимальный и самый действенный вариант организации стоков. Если же участок расположен в неподходящей для этого местности, то Вам предстоит тщательно изучить особенности грунта, уклон участка, внутренние коммуникации, наличие и уровень грунтовых вод, правильно рассчитать материалы и энергозатраты . Зачастую хозяева бани становятся перед выбором, септик или колодец? У обоих вариантов есть свои плюсы и минусы. Для обустройства колодца, например, понадобится больше времени, чем для монтажа септика. Но правильный колодец обеспечивает наилучшую фильтрацию воды и практически не допускает появления неприятных запахов. Септик больше подойдет для частого использования бани, так как он обеспечивает более быстрое впитывание воды. В финансовом плане, организация септика и колодца почти не отличаются.

Сточная канава, которая был описана в последнем, пятом методе, допустима только в случае малого объема вод и отсутствия культивируемых растений на участке. Иначе они будут просто отравлены моющими средствами, поступающими из стоков, хоть вода в некоторой степени и пройдет фильтрацию. Тем не менее, это самый дешевый и быстрый вариант организации слива.

В целом, несмотря на кажущуюся легкость в выполнении задачи по организации слива, не так просто рассчитать все коммуникации правильно . Поэтому, если у Вас нет опыта в строительстве, лучше нанять бригаду строителей - сегодня данная услуга не слишком дорога.

Одним из важнейших этапов обустройства бани является организация своевременной утилизации стоков в очистное сооружение. Самый доступный вариант канализационной системы – сливная яма для бани.

Чтобы обеспечить безопасное использование системы водоотвода, до начала работ рекомендуется тщательно изучить ее конструктивные особенности и выполнить необходимые расчеты, а на этапе возведения – следовать основным рекомендациям специалистов.

Разновидности сливных ям

Сточные ямы бывают трех типов: герметичный резервуар, яма дренажного типа и многокамерный септик.

Герметичная выгребная яма – самый простой и безопасный вариант сооружения, который исключает проникновение загрязняющих стоков и бытовой химии в почву и водоносный слой. Она сооружается на земельных участках с высоким уровнем залегания подземных вод.

Конструкция представлена простым герметичным резервуаром, вкопанным в грунт на требуемую глубину. Особенностью выгребной ямы является необходимость регулярной откачки накопившихся водных стоков. К существенным недостаткам герметичного резервуара можно отнести сложность и дороговизну технического обслуживания.

Дренажная яма для слива – самый востребованный вариант для частных бань, не имеющих санузлов. В этом случае обустраивается открытая емкость, не имеющая герметичного основания. В качестве донного фильтра используется гравийно-щебеночная смесь. Конструкция дренажной ямы предусматривает наличие специальных отверстий, необходимых для вывода очищенной жидкости в почву.

Септик – технически сложный вариант канализационной системы для бань, оборудованных санитарными узлами. Конструктивно он представлен несколькими камерами, соединенными между собой и выполняющими различные функции.

Первичная герметичная камера обеспечивает сбор и начальную фильтрацию стоков: отходы в твердом виде опускаются на дно, а жидкость проходит дополнительную очистку микроорганизмами аэробного типа. Резервуар соединяется со вторым отсеком переливной трубой, которая обеспечивает подачу очищенной жидкости. Вторая камера выполняет функцию дренажной ямы, где вода проходит вторичную очистку и выводится в почву.

Если септик состоит из трех отсеков, тогда дренажная камера устанавливается последней. В этом случае во второй камере происходит более глубокая очистка от примесей и загрязнителей, после чего очищенная жидкость поступает в дренажный резервуар.

Доступные материалы для постройки сливной ямы

Выбор подходящего материала для строительства сливной дренажной ямы под баней зависит от конструктивных особенностей сооружения, объема сточных вод и финансовых возможностей владельца участка.

Ямы из бочек

Резервуары могут быть сооружены из бочек, металлических и пластиковых, различного объема. Подобная система предусматривает использование одной или двух дренажных емкостей:

• Одна емкость. Дно подготовленного котлована засыпают дренажной смесью из щебня и гравия, далее в него опускают пластиковую емкость без дна и с перфорированной поверхностью. Расстояние между бочкой и котлованом засыпают дренажом. К бочке под углом подсоединяют сточную трубу. Часть жидкости через дренажные отверстия будет поступать в почву для дальнейшей очистки.
• Две емкости. Подобная система предусматривает использование двух бочек, при этом первая устанавливается на 25 см выше второй. Емкости соединяются между собой переливной трубой. Стоки поступают в первую емкость, в которой оседают сторонние примеси и твердые отходы. Далее очищенная жидкость переливается во второй резервуар, к которому подсоединены перфорированные трубы для дренажа. Сточные элементы устанавливаются в траншеи, заполненные дренажным материалом и плотным слоем почвы.

Кирпичные ямы

Для обустройства сливных ям используется керамический кирпич, кладка которого выполняется с небольшими зазорами – они обеспечивают вывод стоков в дренажную подушку и почву. Принцип работы подобной системы водоотвода не отличается от предыдущего, разница заключается в используемом материале. Расстояние между кирпичным резервуаром и земляным основанием заполняется дренажным материалом, предназначенным для очистки стоков и распределения их по периметру котлована.

Кирпичная яма считается более долговечной и практичной по сравнению с конструкцией из пластиковых бочек.

Бетонные ямы

При техническом оснащении и финансовых возможностях можно соорудить дренажную яму из бетонных колец с перфорированной поверхностью, которые монтируются в подготовленный котлован. После завершения монтажа колец днище сооружения засыпают дренажной подушкой из гравия и щебня.

В случае когда глубина котлована составляет не менее 2 метров, а днище резервуара забетонировано, подобное сооружение может использоваться как для отвода стоков из бани, так и для канализации жилого дома.

Ямы из автопокрышек

Выгребные ямы из отработанных автопокрышек предназначаются для отвода жидких стоков, поэтому хорошо подходят для нужд бани.

Обустройство сливной системы при монтаже покрышек может осуществляться различными способами, среди которых боковое перфорирование стенок, соблюдение технологического зазора между установленными скатами, срезка наружных стенок при сохранении внутренней конструкции покрышек.

Это самый простой и востребованный вариант организации водоотвода под баней, в соответствии с которым работу можно выполнить собственноручно.

Пошаговое обустройство дренажной ямы для бани

Теперь рассмотрим вопрос, который интересует многих, – как сделать сливную яму для бани своими руками. Самый простой вариант для новичков – дренажная яма из бочки. В качестве резервуара для слива используется бочка из металла объемом до 250 литров.

Для начала необходимо выбрать подходящее место под котлован. Расстояние от фундамента бани до очистного устройства должно составлять от 3 до 7 метров. При определении глубины сточной ямы важно учитывать общий объем стоков и грунтовые воды. Оптимальное значение – не более 7 метров.

Процесс обустройства ямы для стоков предусматривает поэтапное выполнение работ.

Подготовка котлована и прокладка трубы

• Подготовка строительного участка под яму. От основания бани должна быть выкопана земляная канава, имеющая необходимый уклон для удобного отвода стоков. Среднее значение уклона – 4 градуса на метр погонный. Дно утепляют и засыпают дренажом из гравия и песка. На подушку укладывают водоотводную трубу, соединяющую парную и сточную яму.
• Далее выкапывают котлован и также утепляют. На дне обустраивают подушку для дренажа из гравия и щебня (толщина до 25 см).

Подготовка сливной емкости

• Боковые поверхности бочки перфорируют болгаркой с шагом в 18 см в шахматном порядке.
• В днище проделывают отверстие для монтажа патрубка, который будет соединен с водоотводной трубой крепежной муфтой. Соединительный стык обрабатывают герметиком с внутренней и наружной стороны.
• Бочку оборачивают геотекстильным материалом, который обеспечит надежное дренирование стоков и предотвратит попадание сторонних предметов в емкость. Геотекстиль фиксируют по всей поверхности при помощи бечевки или строительной ленты.

Монтаж емкости в котлован

• Бочку устанавливают на дренажную подушку, чтобы патрубок был расположен сверху.
• Все образованные пустоты между стенками котлована и бочки засыпают мелким гравием.
• Патрубок соединяют со сточной трубой, проложенной ранее.

Особенности прокладки сточной трубы

Прокладка водоотводной трубы – важный этап в обустройстве канализации для бани. Согласно строительным нормам трубу закладывают на этапе возведения фундамента. Она располагается внизу основания с уклоном в сторону дренажной ямы. Когда прокладка трубы требуется для готового строения, монтаж осуществляется под полом парной.

Чтобы правильно выполнить установку трубы, нужно соблюдать следующие правила:

1. Не допускается наличие загибов, поворотов и стыков при монтаже изделия. Это может привести к появлению засоров на любом участке трубы.
2. После завершения монтажа водоотвода выполняется бетонная стяжка банных полов с соблюдением уклона в сторону сливного отверстия. После полного высыхания стяжки пол облицовывают кафелем или керамогранитом, поверх которых устанавливают деревянные решетки съемного типа. Они обеспечат защиту от ожогов при непосредственном контакте с разогретым напольным покрытием. Кроме того, решетки легко демонтируются для сушки и обработки антисептическими составами.
3. Слив закрывается защитной решеткой, чтобы предотвратить возможное засорение канализационной трубы.

Важно! Банные полы не требуют дополнительного утепления. При качественном бетонировании и облицовке подобное основание прогревается в процессе топки и препятствует проникновению холода снаружи.

Как сделать сливную яму для бани – вопрос, который не застанет врасплох владельцев подобных строений. Ведь организовать надежную систему отвода стоков из подручных материалов и без привлечения строительной бригады несложно, главное – настрой и серьезный подход к делу.

Сливная яма для бани: как сделать своими руками, пошаговая инструкция

Сливная яма для бани своими руками

Многие жильцы загородных домов и владельцы дачных участков строят бани. Во-первых, это прекрасный способ приятно провести время. Во-вторых, посещение бани положительно влияет на здоровье. А чтобы все эти мероприятия не приносили неприятности, необходимо правильно обустроить сливную яму. В бане всегда много воды, и ее необходимо как-то утилизировать. О том, как сделать сливную яму для бани своими руками пойдет речь в данной статье.

Типы используемых ям

Сама сливная яма не является сложным гидротехническим сооружением. С ее созданием может справиться практически любой, но прежде, чем приступить к работе, необходимо познакомиться с типами и разновидностями ям:

• Герметичная емкость. Такая яма обустраивается на участках, где подземные воды пролегают неглубоко. Конструкция представляет собой простую герметичную емкость необходимого объема, вкопанную в землю. Выбирая место для такой сливной ямы необходимо предусмотреть возможность подъезда ассенизаторской машины для периодической откачки накопившейся воды;
• Дренажная яма. Именно такую конструкцию чаще всего используют для бань, не оборудованных туалетами. В этом случае емкость устанавливается без дна, и в нее насыпают фильтрующий материал.

Стоит помнить, что если в бане имеется туалет, то лучше использовать септик. В этом случае стоки будут очищены до нужного уровня (до 80–90%) и их можно будет сбрасывать в грунт без вреда для окружающей среды.

Какие можно использовать материалы

Выбор используемого материала будет зависеть от типа сливной ямы и ваших финансовых возможностей. Как правило, подобные конструкции сооружаются:

Из бочек. Можно использовать металлические или пластиковые. Лучше всего подходит второй вариант. Пластик не подвержен коррозии, поэтому сливная яма прослужит дольше. К тому же пластиковые бочки можно найти практически любого объема.

Из кирпича , лучше всего, керамического. Стенки сливной ямы можно сделать в виде кирпичной кладки. Такой вариант можно считать самым распространенным. Популярность использования кирпичей обуславливается их доступностью, ведь можно воспользоваться изделиями, бывшими в употреблении, и универсальность (из кирпича можно сделать емкость любых размеров).

Из бетона. Для сооружения сливной ямы можно использовать бетонные кольца или сделать стены заливными.

Из покрышек. Автомобильные покрышки прекрасно переносят воздействия агрессивных сред. Кроме этого, подобный материал можно бесплатно найти у любой шиномонтажки.

Обратите внимание! Можно применять и другие подручные материалы, главное, чтобы они легко переносили длительное пребывание в воде.

Теперь поговорим о том, как сделать выгребную яму для бани. Первым делом необходимо выбрать подходящее место. Если вы используете герметичную конструкцию, то стоит устанавливать ее неподалеку от въездных ворот, чтобы ассенизаторская машина могла легко к ней подъехать.

Лучше всего строить выгребную яму не дальше 5–10 м от самой бани. Стоит помнить, что чем короче труба, тем меньше вероятность появления засоров. К тому же длинные коммуникации требуют устройства смотровых колодцев, что увеличивает стоимость всех работ.

Обратите внимание! На выбранном месте не должно быть больших деревьев, так как их корни могут повредить стенки емкости. Кроме того, сливная яма делается вдалеке от источников питьевой воды. Также стоит выдержать расстояние от соседнего участка (1–5 м).

Следующим этапом будут земляные работы. Вам необходимо вырыть сам котлован под сливную яму, а также траншеи для канализационных труб. Верхний слой грунта можно распределить по участку, а нижний, неплодородный, необходимо вывозить.

Дальнейшие работы будут зависеть от выбранного вами материала.

1. Если сливная яма будет выполнена из бочек (например, пластиковых), то ход работ будет следующим. Во-первых, бочка не должна иметь дна. Кроме этого, желательно по бокам проделать дренажные отверстия. Саму бочку желательно обернуть геотекстилем, чтобы предотвратить попадание взвешенных частиц из грунта. Во-вторых, к верхней части бочки подводится патрубок. Желательно верхнюю крышку сделать полностью герметичной, для чего можно воспользоваться герметиком. После подготовки бочки на дне котлована делается подушка из щебня, толщиной в 20–30 см. Установив емкость в котлован и подсоединив все трубы, производим засыпку, для этого также используется щебень.
2. Если в работе вы используете старые автомобильные шины, то первым делом с них срезаются боковушки, для чего можно использовать электролобзик. Затем дно котлована засыпается слоем щебня или гравия, толщиной в 30–40 см. После этого можно укладывать автошины друг на друга. Укладка производится так, чтобы шины были плотно прижаты, стыки должны быть минимальными. Ввод канализационной трубы осуществляют на уровне стыка последнего и предпоследнего кольца. В верхней шине проделывается отверстие в нижней части, а верхнюю боковушку не срезают. В отверстие вставляется канализационная труба, место вставки герметизируется. Последним этапом, будет монтаж крышки сливной ямы. Для этого можно использовать металлический или деревянный щит. Сверху всю конструкцию можно засыпать грунтом.
3. При использовании кирпича работы по возведению сливной ямы будут не сильно отличаться от предыдущих вариантов. На дне котлована укладывается гравийная подушка, затем стенки обкладываются кирпичом с использованием песчано-цементного раствора. Последним этапом будет установка крышки из металла или древесины.

Если используются бетонные кольца, то для работ следует привлечь спецтехнику (автокран или манипулятор). Такие изделия весят довольно много, поэтому справиться с укладкой самостоятельно не получится. Бетонные кольца можно брать бывшие в употреблении, даже имеющие небольшие сколы и отверстия.

Какой бы материал ни был выбран, важно сделать люк для периодического осмотра. За определенное время фильтрующий элемент заиливается и требует очистки.

Сливная яма для бани своими руками - как сделать

Сливная яма для бани своими руками пошагово

Правильная сливная яма для бани поможет продлить долговечность конструкции, предупредить появление сырости и различных запахов. Её конструкция очень проста в реализации: имея план, построить сток сможет любой желающий.

Конструктивные особенности

Сливная яма для летнего душа или бани состоит из отводной трубы и резервуара, куда стекает вода. Труба для отвода воды должна прокладываться до обустройства фундамента. Она представляет собой широкий отвод, для которого крайне важен диаметр и форма.

1. Отводная труба должна быть без изгибов и дополнительных врезок. Её линейность прямо влияет на эффективность работы сточной системы. Любые повороты или перемычки могут стать причиной образования трещин и засоров;

Пример сливной ямы для бани

• Её диаметр рассчитывается исходя из предположительного объема сточных вод. Труба должна быть заполнена жидкость только до половины, иначе она будет недостаточно эффективной. Для расчета можно использовать предположительную информацию о затратах воды (например, принять среднее значение на человека 0,2 кубометра), расстояние до сливного резервуара, уклон и предположительное сечение. В расчете также нужно учесть, что при максимальной наполненности между жидкостью и крышкой должно быть расстояние не меньше 1 метра;
• Пол в бане не утепляется, но труба тянется в открытом грунте. Поэтому она обязательно покрывается минеральным или стекловолокном, а также гидроизоляцией;

Схема конструирования бани

• Чтобы не было проблем с застоем жидкости на полу летнего душа или бани, он делается под определенным углом. Уклон принимается от 3% до 5%;
• Труба на входе и выходе защищается металлической сеткой-фильтром. Это защитит её от загрязнений твёрдыми остатками, пеной и т. д.

Сетка-фильтр

Труба выводится в сливной резервуар. Эта яма находится на определенном удалении от бани. В отличие от выгребной ёмкости, этот слив практически всегда является открытым. Такой подход объясняется тем, что банная вода не представляет экологической опасности.

1. Одним из самых важных факторов при оборудовании сливной ямы для бани являются грунтовые воды. Если они расположены высоко, то в обустройстве резервуара нет смысла. При любом изменении уровня грунтовых вод, яма будет непроизвольно наполняться. В таком случае, лучше просто вывести из бани сливную трубу на участок или за его пределы;
2. Яма может быть изготовлена из кирпича, пластиковых бочек, пеноблоков. В некоторых случаях, её оборудуют даже из деревянных досок;
3. На дно ёмкости укладывается песчаная подушка, поверх неё строительный мусор или обломки кирпичей. Это нужно для защиты ямы от заиливания.

Место соединения трубы и сливного резервуара дополнительно герметизируется и укрепляется гибкой муфтой.

Металлическая сливная ёмкость для бани

Выбор материала

Для строительства сливной ямы для бани могут использоваться различные материалы. Если Вы располагаете определенными средствами, то лучше всего отдать предпочтение кирпичу или пеноблокам.

1. Дно котлована не бетонируется, а засыпается песчаной подушкой. После на неё укладывается мелкий щебень, дальше – слой крупного щебня или строительного сора. Если оставить только песчаную подушку, то вода будет слишком быстро проходить через неё, из-за чего стоки не будут фильтроваться должным образом;

Фото: подготовка котлована

• Камни укладываются на стандартный бетонный раствор (предпочтительно использовать цемент марки М-500). Изредка используется специальная смесь для работы в условиях повышенной влажности;
• Камни укладываются в шахматном порядке, первый слой ровняется по уровню, каждый четвертый – пояс, дальше стандартная «шахматка». Аналогично и с пеноблоками или любыми другими подобными строительными материалами. Рисунок пример кирпичной кладки

Также большой популярностью пользуется яма из покрышек. Такое сливное сооружение отличается доступностью и простой установки. В качестве стен в этой конструкции применяются покрышки для легковых или грузовых автомобилей (в зависимости от потребного объема слива).

1. Покрышки устанавливаются друг на друга и крепятся между собой болтовым соединением. Для удобства их торцевые части обрезаются и выравниваются – так получается ровная плоскость;

Установка слива из покрышек

• Места стыков покрышек обязательно обрабатываются мастикой, герметиком или раствором. Реже используется битум. Помимо таких мер гидроизоляции, рекомендуется покрыть яму изолирующей пленкой;
• Также, в зависимости от уровня промерзания почвы, рекомендуется дополнительно утеплить сооружение. Это можно сделать при помощи глиняного кожуха, минерального волокна или текстиля.

Очень похоже монтируются бетонные кольца, но они соединяются между собой бетонным раствором. Обязательным требованием является обработка внешних поверхностей битумом – это продлит срок службы стока. Швы между отдельными частями конструкции промазываются герметиком.

Обработка бетонных колец

Как сделать яму своими руками пошагово

Сначала, подбирается место для котлована. От бани и фундамента жилого дома нужно выдержать расстояние от 3 до 5 метров. Глубина ямы зависит от потребного объема стоков и уровня грунтовых вод. Рекомендуется принимать значение не более 8 метров.

1. Готовится участок под баню и сливную яму. Перед бетонированием фундамента от бани проводится одна или несколько отводящих труб (зависит от размеров помещения);
2. От фундамента копается траншея, которая утепляется. Её дно покрывается слоем мелкого гравия и речного песка;
3. Эта траншея должна иметь некоторый уклон, по отношению к месту истока. Средним считается значение 3 градуса на каждый погонный метр. Это позволит обеспечить нормальную скорость движения стоков, предупреждение из застаивания и заиливания трубы;

Вывод труб от бани

• После готовится котлован под слив. Его дно и стенки обязательно укрепляются. Они постоянно будут подмываться большим количеством воды, что влияет на прочность всей конструкции. Для защиты можно использовать деревянные балки. На подвижных грунтах целесообразнее соорудить опалубку;

Конструкция слива

• Толщина сливного резервуара для бани может быть значительно меньше, чем для выгребной ямы. Кирпичная кладка может состоять из одного слоя, а бетонный кожух – 15 сантиметров;
• Если сточный резервуар возвышается над землёй, то его нужно дополнительно утеплять. Для этого успешно используется земля, глина, пенопласт или даже текстильное волокно;
• Если слив полностью находится под землёй, то в его дополнительном утеплении нет смысла. Некоторые домовладельцы считают, что выгребная яма для бани не нуждается в обустройстве люка, но это не так. Смотровое отверстие понадобится для чисток и профилактики заиливания стока, а также необходимом ремонте. Лучше всего использовать двойные крышки из пластика;
• Конечно, если под рукой нет специальной крышки, а закрыть отверстие чем-то нужно, то отлично подойдет лист профнастила, шифера или любого другого прочного и твердого материала.

Смотровой люк

Сливная яма для бани несколько раз в сезон должна очищаться при помощи ассенизаторской машины. Это позволит освободить сток от твердых отходов, налета, избавиться от ила. Вместо ассенизаторов можно использовать погружной дренажный насос.

Если из сливного отверстия начал появляться неприятный запах гниения или сырости, то сток очищается и осушается. При следующем использовании в воду добавляются специальные микроорганизмы (анаэробные или аэробные бактерии).

Как устраивается сливная яма для бани: фото, видео

Любая баня, даже самая маленькая, требует организации отвода воды. Следовательно, при строительстве необходимо позаботиться о сливе, а также, соорудить такую конструкцию, как сливная яма для бани.

В этом случае, целесообразнее провести сливные трубы из бани до канавы или сделать врезку в магистральную канализацию.

Кроме того, нет смысла задумываться над вопросом как сделать сливную яму для бани там, где слишком высокий уровень грунтовых вод.

Дело в том, что тогда подготовленная яма будет заполнена подземными водами, и стоки просто не будут помещаться в ней. В остальных случаях, устройство такого варианта отвода воды вполне оправдано.

С чего начать строительство?

Любое строительство необходимо начинать с проектирования. Разумеется, для сооружения канализационного колодца для сточных вод не потребуется разработки сложной проектной документации, но кое-какие расчеты, все же, следует провести.

Прежде всего, нужно ответить на следующие вопросы:

• Сколько человек будут пользоваться баней?
• Каковы характеристики грунта на участке?
• Каков уровень грунтовых вод?

Для чего оценивать уровень расположения грунтовых вод, было рассказано выше. А вот как это сделать? Конечно, наиболее точный метод заключается в бурении скважин на определенную глубину, но это не всегда возможно.

Примерно оценить уровень залегания воды можно по растительному покрову. Так, если на сухом участке произрастают влаголюбивые растения, то это верный признак того, что вода расположена очень близко.

К таким растениям относятся:

От того, сколько человек предположительно будут пользоваться баней, зависит объем будущего резервуара или выгребной ямы в частном доме. Естественно, чем больше людей будет посещать парилку и моечную, тем больший расход воды потребуется. И, соответственно, размеры ямы должны быть такими, чтобы стоки не полились через край.

От вида грунта зависит конструкция ямы, то есть, нужно ли будет укреплять ее края или нет.

Теперь нужно выбрать место расположения ямы. Как правило, специалисты советуют отступить от стен бани около двух метров. Не стоит относить яму от бани слишком далеко, так как тогда сложно будет обеспечить достаточный уклон, чтобы стоки перемещались самотеком.

Какие материалы понадобятся для строительства?

Сливная яма из кирпича

Если почва на участке достаточно прочная и, при этом обладает хорошими дренажными свойствами, то для строительства бани не потребуется много материалов . Сами стенки ямы укреплять не придется, а дно сливной ямы необходимо будет покрыть слоем щебня и речного песка. К сожалению, такие идеальные условия имеются далеко не на всех участках.

В большинстве случаев, стены ямы требуют укрепления, чтобы не допустить осыпания. Для этого используют кирпичную кладку, листы шифера или аналогичный материал. Как вариант, можно использовать металлическую или пластиковую бочку без дна.

В нижней части стенок бочки также нужно будет проделать некоторое количество отверстий, чтобы вода могла отфильтровываться через грунт.

Нужно заметить, цилиндрическая форма ямы наиболее выгодный вариант. Дело в том, что в этом случае нагрузки распределяются по стенкам более равномерно, и вероятность разрушения этой конструкции минимальна, в отличие от камеры в форме куба.

Этапы строительства

Первым и наиболее трудоемким этапом строительства является подготовка траншеи, то есть земляные работы. Куда девать вынутый грунт? Как правило, если это качественная почва, то ее можно просто распределить по участку. В том случае, если это глина, камни или песок, то грунт лучше вывести с участка.

Если решено оборудовать яму кирпичной кладкой, то лучше выбрать керамический кирпич. Этот материал наиболее долговечен, так как не боится влаги.

Из соображений экономии стройматериалов кладка сливной ямы осуществляется в полкирпича. При этом важно не забывать оставлять щели межу торцами, которые будут служить дренажными отверстиями.

Совет! Вместо кирпича можно использовать природный камень.

После завершения кладки нужно приступить к формированию водопроницаемого дна. Для подсыпки, как уже упоминалось, используют щебень и песок, но можно воспользоваться и строительным мусором – битым кирпичом или бетоном.

Совет! Слой подсыпки для дренажа должен быть не менее 20 см.

Укрепление стенок ямы при помощи кирпичной кладки или других методов завершается на расстояние около40 смот земли. Сверху яма закрывается железным листом или выполняется перекрытие из бетонной плиты.

Совет! Если оборудуемая яма расположена на площадке, где будет ездить транспорт, то толщина железобетонной плиты перекрытия должна быть не менее 25 см.

В том случае, если грунт на участке глинистый и плохо пропускает воду, то стоит оставить в плите перекрытия отверстие, через которое можно производить выкачку стоков.

Совет! При устройстве такого отверстия нужно позаботиться о прочной и надежно закрывающейся крышке для него, особенно в том случае, если в доме проживают дети.

Оставшееся свободное пространство до уровня земли заполняется вынутым из ямы грунтом. Такое устройство сливной ямы достаточно надежно, поверх нее можно без опаски ходить и ездить. А чтобы замаскировать этот неприглядный кусок участка, поверх можно разместить клумбу.

Варианты обустройства сливных ям для бани

Сливная яма из автомобильных покрышек

Поскольку в стоках из бани не содержится твердых отходов, то можно выбирать самые простые варианты обустройства сливных ям . Для строительства даже не обязательно приобретать специально материалы, можно воспользоваться тем, что есть под рукой. Например, старые автомобильные покрышки.

Для обустройства ямы лучше, конечно, воспользоваться покрышками большого диаметра, например, от КАМАЗА. Для этого у старых шин срезаются боковины при помощи электролобзика или другого подходящего инструмента. Подготовленные покрышки укладываются одна на одну.

В нижней части ямы делается подсыпка из щебня, как описывалось выше, а в верхний баллон вставляется труба, по которой поступают стоки из бани. Затем поверх этой конструкции укладывается металлический лист, который закрывается слоем грунта.

Еще одна простая схема сливной ямы для стоков из бани или душа. Для ее устройства используются листы волнового шифера.

Итак, первый лист укладывается на дно, на него кладется второй так, чтобы его «волны» располагались перпендикулярно первому листу. Такая укладка продолжается до тех пор, пока до верха ямы не останется 30-35 см.

Сливная труба, выведенная из бани, вставляется в верхней трети «стопки» листов шифера. Затем при помощи обломков того же шифера укрепляются стены ямы, и оставшееся до края ямы пространство заполняется грунтом. Такая яма будет работать вполне эффективно, если грунт на участке, в основном, песчаный.

Следует помнить, что ни первый, ни второй из предложенных вариантов устройства сливных ям не подходит в том случае, если их предполагается расположить на площадке, где будет проезжать автотранспорт.

Сливная яма для бани: схема, кладка, как сделать дно своими руками

Наверное, подавляющее большинство владельцев дачных участков и загородных частных домов не представляют свою жизнь без собственной , так как подобное сооружение является неотъемлемой частью древних русских традиций. Баня – это ведь не только место для мытья, но и своеобразный домашний «профилакторий», работающий на восстановление сил и здоровья хозяев, на необходимую периодическую релаксацию. Но для того чтобы она приносила только приятные ощущения, ее обустройство, и в частности — всех необходимых коммуникаций, должно быть произведено по всем правилам.

Одной из традиционно проблемных составляющих банной системы является утилизация использованной воды, поэтому очень важно правильно организовать ее отвод и место сбора. Сбрасывать загрязненные, не прошедшие очистки стоки на грунт или в природные водоемы – категорически запрещено, и такой подход неизбежно приведет к штрафным санкциям со стороны надзорных природоохранительных органов. Поэтому при отсутствии централизованной канализации (как оно чаще всего и бывает) обычно для этих целей создается специальная яма накопительного или дренажного действия. И чтобы сливная яма для бани функционировала эффективно, необходимо перед началом строительства изучить ее конструкцию, а в период работ по обустройству – придерживаться рекомендаций опытных мастеров.

Основные типы сливных ям

Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.

Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и , состоящий из нескольких камер.

Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.

• Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.

Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.

Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.

Цены на септики

• В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала - чаще всего для этой цели выбирается щебенка или гравий.

Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.

• Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.

В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходит через дренаж, доочищается и впитывается в грунт.

Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.

Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

Что важно знать о конструкции и правилах оборудования септика?

Септик представляет собой уже довольно сложное инженерное сооружение, создание которого должно подчинятся определённым правилам. Нередко хозяева домов предпочитают установку готовой системы заводского производства. Каковы правила обустройства такого очистного сооружения, и на что обращать особое внимание при – читайте в специальной публикации нашего портала.

Материалы для обустройства сливной ямы для бани

Для постройки банных сливных ям дренажного типа могут использоваться различные материалы. Их выбор напрямую зависит от предполагаемого объема стоков, финансовых возможностей хозяев участка и удобства строительства.

Сливная яма из бочек

Для создания этой системы отвода воды используются металлические или пластиковые бочки разного объема. Однако, обустроена такая сливная может быть по-разному:

• Первый вариант. На дно выкопанного котлована, засыпанное дренажным материалом на 300÷400 мм толщиной – щебнем или крупным гравием, после утрамбовки устанавливается бочка с перфорированными стенками и срезанным дном. При этом учитывается то, что между стенками бочки и котлована должно оставаться пространство не менее, чем в 100 мм, которое также заполняется дренажной засыпкой.

В бочку под необходимым углом ската подводится труба, через которую в емкость будет поступать из бани использованная вода. Эти стоки постепенно, через отверстия в стенках и через донную часть будут просачиваться в дренажный слой, очищаться, а затем впитываться в окружающий грунт. В некоторых случаях дренажным материалом заполняется не только свободное пространство котлована, но даже и сама бочка, то есть вода будет поступать сразу в дренажные слои, а затем в грунт. Таким образом, бочка никогда не будет заполняться.

Надо правильно понимать, что подобная схема не подойдет для сбора других типов стоков из жилого дома. Для бани же, которая используется по назначению один-два раза в неделю, такая яма становится одним из самых оптимальных вариантов.

• Второй вариант. В этом способе обустройства ямы используются две бочки, устанавливаемые на разном уровне – одна выше другой примерно на 200 мм. Они соединены между собой в верхней части трубой для перелива. Вода из бани поступает в первую верхнюю емкость, в ней оседает мыльный осадок и твердые взвеси, а при ее заполнении вода переливается во вторую бочку, к которой присоединены одна или две длинные дренажные трубы с перфорированными стенками.

Отводные трубы из второй емкости укладываются в дренажные траншеи с гравийным или щебёночным заполнением, по которым и будет распределяться очищенная от химических осадков вода, увлажняя грунт. Траншеи сверху засыпаются слоем плодородной почвы, примерно на 500 мм и могут быть засажены декоративными кустарниками, которые будут постоянно получать полив. Таким образом, решаются сразу две проблемы – отвода воды из бани и орошения растений на участке.

Этот вариант обустройства сливной ямы будет подробно рассмотрен ниже.

Кирпичная сливная яма

Обустройство стенок сливной ямы может быть произведено с помощью кирпича, который выкладывается с просветами – через них и осуществляется отведение воды в дренажную засыпку и далее в грунт. Отличие этой ямы от первого варианта, выполненного из бочки, отличается только материалом, а принцип работы сохраняется тот же. В зазор между грунтовыми и кирпичными стенами засыпается дренажная прослойка, которая будет очищать воду и распределять ее по всему котловану, отводя в грунт.

Яма, выполненная из кирпича, более долговечна и рассчитана на больший объем воды. Причем, если выкопать котлован достаточно глубоким, а дно и нижнюю часть стен выполнить герметичными, то эта конструкция вполне может быть использована и для слива иных отходов, но в этом случае яму придется периодически очищать.

Для обустройства подобного варианта сливной ямы вовсе не обязательно использовать новый кирпич – вполне подойдет и материал, бывший в употреблении.

Цены на металлические бочки

металлические бочки

Сливная дренажная яма из бетонных колец

Если имеются финансовые и технические возможности, то дренажную яму можно построить из бетонных перфорированных колец, которые устанавливаются в подготовленный котлован. После установки колец на дне такого колодца устраивается дренажная засыпка.

В этом варианте все пространство между стенками, как и в предыдущих случаях, также засыпается дренажным материалом, поэтому яма, при условии использования ее только для банных нужд, никогда не будет заполнена водой. В том же случае, когда котлован будет достаточно углублен, а дно колодца цементировано, то такая яма подойдет не только для бани, но и для общей . Правда, это потребует дополнительных расчетов, оценки впитывающих свойств прилегающих грунтов и расположения водоносных горизонтов.

Яма из старых автомобильных покрышек

Сливная дренажная яма, выполненная из ненужных автомобильных покрышек, может быть использована только для жидких отходов, поэтому как нельзя лучше подойдет для сбора периодически поступающей воды из бани.

Покрышки устанавливаются по-разному: в одних случаях в их боковых стенках вырезаются отверстия, в других — обеспечивается небольшой зазор между скатами, в третьих – внешние стенки почти полностью срезаются, но принцип работы дренажной ямы остается прежним.

Этот вариант отвода воды из бани можно назвать самым популярным, так как он прост в обустройстве, доступен по цене (покрышки несложно отыскать вообще задаром) и практичен в эксплуатации.

На схеме цифрами обозначены:

1 – Щебень или гравий крупной фракции – дренажная засыпка, слоем в 250÷300 мм толщиной.

2 – Старые автомобильные покрышки.

3 – Сливная труба из бани (их может быть и две)

4 – Перекладины для укладки крышки.

5 – Крышка или люк.

Вокруг выложенной стопки колес, а иногда и внутрь получившегося колодца производится засыпка дренажной подушки, позволяющей задерживать и очищать поступающую из бани воду. При хорошей дренажной способности грунта и периодическом использовании бани яма никогда не переполняется.

Следует отметить, что для постройки сливной банной ямы подойдут и другие материалы, которые способны стойко переносить воздействие повышенной влажности.

Как самостоятельно оборудовать сливную яму для бани

Обследование грунта на месте планируемой сливной ямы

Чтобы система слива из бани была эффективна, необходимо определить тип грунта на участке на примерной глубине залегания планируемой ямы. Для этого выкапывается траншея или пробная яма. Чтобы баней можно было пользоваться и в зимнее время, глубина должна быть ниже уровня промерзания грунта. Информацию о промерзании почвы в конкретной местности несложно найти в интернете, или же можно проконсультироваться с владельцами соседних участков, которые давно пользуются системами подобной сливной канализации.

Цены на бетонные кольца

бетонные кольца

Хорошими дренажными способностями обладают песчаные грунты, супеси, в том числе и с каменистыми включениями.

А вот плотные глинистые слои могут доставить проблемы. При высокой влажности они хорошо напитываются водой, разбухают, и становятся практически водонепроницаемыми, при высыхании – сжимаются. Кроме того, они сильно подвержены морозному вспучиванию. Эти качества подобных грунтов – неблагоприятны и для закладки , и при прокладке труб по траншеям, так как могут привести к деформациям и повреждению самих и других элементов системы.

Сооружать дренажную яму в таком грунте, если он распространяется на большую глубину – практически бессмысленное занятие. Ну а если приходится через такие слои прокладывать трубу к дренажной яме, достигающей глубины залегания грунта с высокой впитывающей способностью, то дно траншеи необходимо выстелить песчаной подушкой толщиной в 100÷120 мм, которая предотвратит жесткое воздействие колебаний грунта на элементы системы слива.

Немаловажен и уровень залегания грунтовых вод (УГВ), так как от этого тоже напрямую будет зависеть степень впитывания поступающей в сливную яму воды. Так, между дном ямы и расположением устойчивого водоносного горизонта должно быть расстояние около 1000 мм. Если же грунтовые воды расположены близко к поверхности, то загрязненная вода плохо будет уходить в дренаж, и такой колодец вскорости превратится в зловонную яму, так как будет постоянно заполнен. В этом случае, как и при глинистых грунтах, вариант дренажной ямы не подойдет. Придется или устанавливать герметичную емкость, требующую периодического опорожнения, или организовывать отвод воды на специальные поверхностные поля фильтрации.

Выбрав материал для сооружения ямы, необходимо определиться еще с несколькими важными моментами ее обустройства, от которых зависит эффективность работы системы, экологическая безопасность, как самого участка, так и его обитателей.

В первую очередь потребуется определиться с местом, где будет расположена яма.

• Достаточно часто собственники располагают дренажную яму непосредственно под строением, но это становится возможным только в том случае, если:

— яма обустраивается перед возведением самой ;

— строение поднимается над поверхностью земли на столбчатом или свайном фундаменте, который нужно будет хорошо гидроизолировать;

— под банной постройкой должна быть предусмотрена хорошая вентиляция;

— канализационная труба, соединяющая слив бани и яму, потребует эффективной термоизоляции.

• Если яма располагается отдельно, в стороне от бани, то необходимо предусмотреть, чтобы она находилась на требуемом удалении от источников питьевой воды, природных водоемов, жилых и хозяйственных построек, деревьев, границы участка и проходящей около него дороги. Необходимые нормативы показаны на схеме ниже:

• Яма должна располагаться ниже уровня сливного отверстия в полу бани, как минимум на 150÷200 мм, а рекомендуемое удаление от банной постройки – 3÷5 метров.

• Если же сливную яму приходится располагать достаточно близко к строению бани, то:

— дно ямы должно иметь уклон в 20÷25 градусов, отводящий воду от стен строения;

— перфорацию в стенках бочки, бетонных кольцах или покрышках, необходимо делать с той стороны, которая будет находиться дальше от стен бани;

• Очень важно соблюсти правильный уклон канализационной трубы, чтобы грязная вода не застаивалась внутри канала, а сразу уходила в дренажную яму, не было риска замерзания при пользовании баней в зимне время. Особенно необходимо это помнить в тех случаях, когда яму решено расположить достаточно далеко от бани. Величина необходимого уклона зависит от выбранного диаметра трубы – об этом вполне понятно говорит расположенная ниже схема:

Нужно отметить, что для организации отведения воды из небольшой бани без туалета, обычно достаточно трубы диаметром в 50 мм. Чтобы соблюсти нужный уклон, следует при выкапывании соединяющей траншеи, а также при подсыпке в нее песчаной «подушки» контролировать перепад ее глубины с помощью строительного уровня.

Обустройство сливной дренажной ямы – пошагово

В этом разделе публикации будут рассмотрены два варианта сливных ям, которые вполне можно обустроить самостоятельно.

Обычная дренажная яма

Этот вариант дренажной ямы имеет конструкцию, которая может быть изготовлена из различных материалов, о которых шла речь выше.

Иллюстрация
	После определения место для расположения сливной ямы, можно переходить к выкапыванию котлована. Для банного дренажного колодца будет достаточно глубины котлована в 2500÷3000 мм. Он может иметь круглую или квадратную форму в сечении - она будет зависеть от выбранного материала обустройства стенок. Например, если яма будет оформляться кирпичом, то из него удобнее укладывать квадратную или прямоугольную форму, но в некоторых случаях из него вполне выстаивается и круглый колодец. Диаметр котлована должен быть больше подготовленной емкости на 150÷200 мм.
	Когда котлован будет подготовлен, от него до строения бани под нужным углом выкапывается траншея для укладки водоотводной трубы. Ширина траншеи может составлять 300÷500 мм, а глубина будет зависеть от уровня промерзания грунта в той местности, где построена баня, но не менее 500 мм в месте входа в колодец.
	Дно готового котлована засыпается камнем средней фракции - это гравий, щебень, колотый кирпич или даже битый шифер. Дренажный слой должен составлять не менее 300 мм, так как он предназначен для задержки грязной воды и ее очистки, то есть к грунту влага должна поступать капиллярно, что позволит ей быстро впитываться.
	Далее, поступают по-разному. Можно проложить сразу канализационную трубу, а затем работать над кирпичными стенами водоприемного колодца, или же сначала устанавливается или строится емкость, а по ходу ее возведения в одно из специально проделанных отверстий вставляется водоотводная труба. Чаще всего трубу прокладывают в то время, когда стенки выведены до уровня глубины траншеи, иначе она будет попросту мешать работе.
	Итак, стенки сливного колодца могут быть выстроены из кирпича. Кладка производится с соблюдением просвета между соседними кирпичами в ряду в 40÷50 мм. Стена может иметь толщину в полкирпича или в один кирпич - этот параметр выбирается строителем, и в большей мере зависит от количества подготовленного материала. Подняв стены колодца на очередные 200÷300 мм, пространство между грунтовыми стенами и кирпичными заполняют дренажной засыпкой.
	Если для формирования стен используются бетонные перфорированные кольца, то для их установки придется привлечь специализированную технику, так как каждое из них обладает внушительной массой, а при монтаже нельзя допускать перекосов. После их установки, расстояние между грунтом и бетоном также нужно заполнить дренажной засыпкой. Здесь же нужно отметить, что если для ямы используются бетонные кольца, то не следует торопиться с установкой в отверстие их стенки канализационной трубы, так как под своей тяжестью они могут несколько просесть в грунт – бывает, что на 100÷150 мм. Поэтому готовый бетонный колодец рекомендуется оставить в покое на некоторое время для усадки, иначе, пластиковая труба может треснуть или сломаться от возникшего давления и напряжения.
	При использовании для ямы металлических бочек, с них срезается дно и крышка, а боковые стенки можно просто надрезать с помощью «болгарки». Надрезы выполняются на расстоянии друг от друга в 200÷250 мм по горизонтали и с шагом в 100÷120 мм по высоте. Если используется две бочки, их устанавливают одну на другую. После установки нижней из них, свободное пространство вокруг ее стенок засыпается дренажем. После этого во второй из них, в верхней, размечается и вырезается отверстие, через которое в бочку будет установлена водоотводная труба. Отверстие по разметке может быть вырезано болгаркой, но аккуратнее будет все же проем, выполненный электрическим лобзиком. Для этого в одной из точек размеченной окружности высверливается отверстие, в которое должна свободно входить пилочка инструмента.
	Если для сливной ямы подготовлены пластиковые бочки, то их монтируют примерно таким же образом, как и металлические, но достаточно часто сливную трубу присоединяют через верхнюю крышку емкости. В пластиковой бочке может быть также срезано дно или же в нем прорезается несколько круглых отверстий диаметром в 100÷120 мм.
	В боковых стенках по всему периметру полимерной емкости просверливаются отверстия диаметром в 10 мм с частотой в 100÷150 мм по горизонтали и вертикали. Вокруг бочки и под нее производится засыпка щебня или гравия, в который так же, как и в предыдущих случаях будет поступать из отверстий бочки вода, очищаться и уходить в грунт.
	Самым часто применяемым и материалом для обустройства дренажного колодца бани являются автомобильные покрышки, которые устанавливают стопкой одну на другую. С внутренней стороны в краях шин, в трех-четырех местах, просверливаются отверстия диаметром в 10 мм, через которые они скрепляются между собой посредством, например, пластиковых хомутов-затяжек. Канализационная труба может быть подведена между двух покрышек. В этом случае для упора, по краям пластиковой трубы и еще в трех-четырех местах между покрышками в месте ее прохода устанавливаются кирпичи, которые снимут нагрузку с пластика от верхних скатов.
	Другим вариантом проходки трубы является установка ее в отверстие, прорезанное в боковой стенке покрышки. Выбирая этот способ, необходимо предусмотреть возможную усадку конструкции, вырезав отверстие больше диаметра трубы на 70÷80 мм.
	Достаточно часто сливная банная яма не засыпается дренажным материалом вокруг бочек или покрышек, а заполняется им на две трети - это позволяет воде медленно поступать к грунтовым стенам и медленно впитываться в них.
	Верх ямы со стенками из кирпича рекомендовано укрепить, обустроив бетонную площадку с отверстием для люка. Для этого вокруг колодца выстраивается опалубка, в которую укладывается армирующая решетка, а затем она заливается бетонным раствором, слоем толщиной в 70÷80 мм.
	После застывания бетона, на отверстие устанавливается самодельная крышка, изготовленная из стального листа и уголка. Вполне применимы и люки заводского исполнения, металлические или пластиковые.
	Специальные пластиковые канализационные люки могут иметь различные формы и линейные параметры. Так что, планируя установить именно этот вариант, люк приобретают заранее, и уже по его размерам обустраивают верхнюю крышку сливной ямы.
	Колодец из бетонных колец обычно накрывается специальной крышкой из того же материала с уже готовым отверстием для пластикового или чугунного люка.
	Стенки колодца, выстроенные из покрышек или из бочек, имеют меньшую жесткость, чем кирпичные или бетонные, поэтому лучше всего укрепить их цементным раствором, смешанным со щебнем. Если дренаж был засыпан между стенками колодца и грунтом, то верхний его слой, выстой в 120÷150 мм, рекомендуется сделать именно из упомянутого выше раствора. Далее, верх ямы можно оставить в таком состоянии, просто установив на отверстие люк, или же обустроить над сооружением бетонную площадку с последующей ее грунтовой засыпкой.

Яма по принципу двухкамерного септика с выводом на фильтрационное поле

Второй вариант – более сложен по конструкции, но зато и функциональность его – существенно выше. Эта система отлично подойдет для обустройства в местности с близким к поверхности расположением грунтовых вод, так как для нее не нужен глубокий котлован. Кроме того, подобная конструкция может стать решением и для организации дренажного отвода воды от фундамента, из ливневого колодца, наполняющегося из линейных дождеприёмников на участке или их желобов на карнизах крыши дома.

Чтобы разобраться, как справиться с обустройством такого гидротехнического сооружения, следует рассмотреть этот процесс подробно.

Иллюстрация	Краткое описание выполняемых операций
	Для этой системы используется две пластиковых бочки, которые легко подготовить для монтажных работ и соединить с патрубками канализационных труб из того же материала. Обычно для сливной ямы небольшой бани достаточно двух-трех емкостей объемом в 200÷250 литров.
	Котлован под установку бочек роется также больше их диаметра на 100÷150 мм, а в связи с тем, что равные по размерам емкости будут устанавливаться на разном уровне, яма для них должна иметь ступенчатую конфигурацию. Глубина котлована в этой системы должна составлять больше высоты бочки на 450÷500 мм. Это расстояние будет нужно для обустройства дренажной подушки под бочкой и углубления для входящей в нее трубы. Разница в уровне установки емкостей должна составлять 150÷200 мм, а расстояние между ними варьируется между 200 и 300 мм. Устанавливаются бочки в одну линию. Дно котлована утрамбовывается и засыпается щебнем средней фракции, слоем толщиной в 80÷100 мм, который тоже нужно уплотнить.
	Далее, можно переходить к работе над подготовкой емкостей. Бочка, устанавливаемая выше, будет служить первичной камерой, то есть отстойником для грязной воды. В ее верхней крышке вырезается аккуратное отверстие, в которое будет установлена сливная труба. В боковой стенке, на противоположной стороне от отверстия в крышке, вырезается отверстия для патрубка, который соединит первую бочку со второй, установленной несколько ниже. Для врезки пластиковых патрубков в крышку или в стенки бочки, можно подыскать в магазине сантехники специальные фланцы, типа такого, какой показан на иллюстрации.
	Если нет – то придется вырезать отверстие с максимальной точностью, а потом для герметизации – не жалеть качественного силиконового герметика.
	Дополнительно рекомендовано вырезать отверстие для установки вентиляционной трубы диаметром в 40÷50 мм, или же установить тройник, как показано на иллюстрации, где один отвод будет предназначена для подключения канализационной сливной трубы из бани, а другой, вертикальный – для вентиляционного патрубка.
	Вторая бочка оснащается тремя отверстиями, одно из которых просверливается в верхней крышке, а два - в боковой стенке, ниже верхнего края на 100÷120 мм. Оси этих боковых окошек должны быть радиально развернуты от оси центрального отверстия на 45 градусов.
	В боковые отверстия врезаются и герметизируются патрубки с установленными на них отводами в 45 градусов. В итоге патрубки для подключения дренажных труб станут параллельны друг другу – как показано на иллюстрации.
	Дополнительно в нижней части стенок устанавливаемой второй бочки, с противоположной стороны от входа, высверливаются мелкие, диаметром в 5 мм отверстия, на расстоянии друг от друга в 150÷170 мм. Это дополнительный выход воды в дренажную засыпку вокруг бочки. Впрочем, если мощные фильтровальные поля наверняка будут справляться со своей задачей, и тем более, если такой септик приходится устанавливать в непосредственной близости от бани, то эта операция не является обязательной.
	В результате должна получиться такая конструкция, как представлено на иллюстрации. Смонтировав систему из бочек и патрубков, можно переходить к созданию фильтрационного дренажного поля.
	Для дренажной площадки, которую располагают под уклоном от установленных бочек, роется траншея, имеющая ширину 1200÷1500 мм и такой же глубины, на которую заглублена первая, стоящая выше бочка. При желании, дренажное фильтрующее поле можно растянуть на весь участок, так как оно не станет помехой для обустройства над ней грядок для однолетних культур или для посадки кустарников. На дно получившегося канала настилается геотекстильное полотно, сверху которого будет укладываться дренаж. Засыпка траншеи щебнем производится слоями, каждый из которых следует аккуратно утрамбовать и распределить под уклоном по заранее выставленным колышкам. Уклон траншеи должен составлять примерно 25 мм на один погонный метр. Заранее установленные с необходимым перепадом по высоте колышки станут своеобразными маячками для правильной засыпки дренажного слоя.
	По мере засыпания дренажного материала вокруг нижней бочки, в нее заливается вода, иначе внешнее давление грунта может ее деформировать. Пространство между стенками бочек рекомендовано заполнить гравием или же крупнозернистым песком, который следует уплотнить, проливая водой. Далее, к патрубкам присоединяются трубы с перфорированными стенками, по которым вода будет распределяться по дренажной площадке. Отверстия насверливаются с шагом в 150÷180 мм по нижней и боковым сторонам труб. Трубы после сверления одеваются в фильтрующий «кожух» из геотекстиля – чтобы внутренность труб не подвергалась заиливанию.
	Следующим шагом трубы и все пространство траншеи засыпается щебнем средней фракции, смешанным с песком. Такой слой должен доходить до крышки установленной ниже бочки, то есть полностью закрывать трубы сверху слоем как минимум в 100÷120 мм. Сверху щебня лучше всего произвести засыпку нескольких разных слоев грунта. Так, щебень сначала закрывается геотекстилем, на который укладывается слой увлажненного песка толщиной в 70÷80 мм, а остальное пространство может быть заполнено плодородным грунтом. На этой площадке вполне можно обустроить клумбу, высадить однолетние овощные культуры или даже небольшие кустарники с неглубоко залегающей мочковатой корневой системой.

В завершение публикации необходимо заметить, что существуют и другие материалы, которые иногда можно найти во дворе среди старых запасов или даже, казалось бы, ненужного хлама, которые на деле вполне могут быть пригодны для постройки сливной ямы для бани. К примеру, можно найти применение старым листам волнового или гладкого шифера, или даже оставшимся после проведения кровельных работ покрытия обрезкам профнастила.

Некоторые изобретательные собственники загородных домов выкладывают стенки дренажного колодца стеклянными или пластиковыми бутылками, которые заполняются песком, находят иные весьма интересные решения. Поэтому, если есть желание сэкономить, а заодно освободить часть двора или помещения сараев от старых материалов, то нужно включать фантазию «на полную катушку» – и действовать! Будем рады, если какой-нибудь креативный мастер поделится своими инновациями на страницах нашего портала.

Еще один пример устройства несложного слива для бани показан в размещенном ниже видео сюжете.

Видео: Как самому, с минимальными затратами, сделать слив для бани
