Лучшие пиролизные котлы по отзывам покупателей. Пиролизные котлы отопления Котельная для пиролизной печи с водяным контуром

В наше время у людей есть возможность выбора каким именно топливом отапливать свой дом.
Ни для кого не станет открытием, что самым первым топливом на земле был не газ, а твердое топливо.

Прошло много веков, а оно не теряет своей актуальности даже сегодня. Специально для твердого топлива руками человека было создано три категории котлов, а именно:

чугунные;
пеллетные;
пиролизные.

Если рассматривать все эти три категории котлов, то больше всего выделяются пиролизные.

Самым главным отличием можно назвать обособленный процесс горения, за основу которого взят принцип пиролиза.

Согласно принципу пиролиза вещество распадается на соединения органического и неорганического вида, а также дальнейшая их газификация. Агрегат насчитывает 2 основные камеры, поскольку продукты, которые образуются в результате горения, выводятся каждый по отдельности. Пиролизные котлы без сомнения можно с уверенностью назвать газогенераторным устройством, поскольку в результате сгорания продуктов образуется остаток, имеющий твердую структуру и вещество газообразного типа. КПД данного вида котлов достигает 92%.

Существует два типа котлов, а именно газогенераторные котлы энергозависимого и энергонезависимого плана. Энергозависимые имеют определенные требования к качеству используемого топлива, поскольку у него должен быть уровень влажности около 25% . В процессе использования данных котлов крайне не желательно поддавать процессу горения различные древесные отходы, имеется в виду хворост, щепу и так далее. В случае с энергонезависимыми газогенераторными котлами все с точностью наоборот, то есть можно использовать любой вид твердого топлива, а также разнообразные отходы. Их влажность может достигать до 50%.

Конструкция

Одноконтурные. Применяются для нагрева помещений за счет нагрева воды в отопительных трубах.
Двухконтурные. Предоставляют возможность отопления помещения и в то же время нагревают воду для различных целей.
Парогенераторы пиролизного типа.

Корпус имеет цельную структуру. Он выполняется из листовой стали. В структуру котла входит камера сгорания, которая оснащена двумя отсеками. Помимо этого в систему котла входят следующие устройства:

вентиляторное устройство;
контроллер;
теплообменник;
форсунка;
специальные трубки для подачи воды;
каналы подачи воздуха;
устройство отведения дымовых газов.

Камера сгорания поделена на два отсека:

газифицирующий отсек – для топлива;
для продуктов горения.

Между отсеками расположен колосник выполняющий функцию разделителя. На поверхности колосника располагается топливо. Если котел имеет небольшие параметры камеры, то за уровень тяги отвечает вентилятор. Когда камера большая, то данную функцию выполняет специальный дымосос.

Процесс в камере горения происходит с помощью кислорода, попадающего в середину через канал первичного воздуха. Во втором отсеке кислород соединяется с продуктами горениями. Он попадает сюда через вторичный канал.

Принцип работы

В основе работы этого вида котлов лежит процесс пиролиза. Протекание данной реакции происходит при температуре от 200 – 800 градусов . Процесс первоначального сгорания топлива протекает в области первого отсека. За счет недостаточного количества кислорода топливо медленно тлеет в результате этого, образуется газ. Продукты реакции горения путем перехода по форсунке попадают во второй отсек. Там они смешиваются с определенным количеством вторичного воздуха.

Если в структуру входит водный аккумулятор тепла, то с помощью патрубка в теплообменник транспортируется вода. Там на нее оказывает влияние высокая температура, что приводит к образованию пара. Этот пар смешивается с теми продуктами, которые остались после горения, что в свою очередь препятствует перегреву котла.

Если сравнивать пиролизный котел с твердотопливным то здесь есть существенное отличие, которое заключается в подаче воздуха. В виду того что внутри агрегата наблюдается высокое сопротивление аэродинамического характера, то процесс нагнетания воздуха происходит с помощью вентилятора , а в больших котлах дымососа .

Как только цикл обработки будет полностью завершен, то образовавшиеся газы транспортируются через конвективный отсек теплообменника, а затем выводятся наружу через дымоход.

Типы топлива

В качестве топлива могут использоваться:

дрова, а также различные древесные остатки;
уголь;
брикеты торфа;
древесные отходы, содержащие целлюлозу.

Огромное значение имеет уровень влажности сжигаемого топлива. Лучше всего использовать сухое топливо иначе уровень мощности будет ниже нормы.

Защитный механизм

Любое устройство, особенно отопительное несет в себе опасность. Именно поэтому в пиролизных котлах предусмотрена защитная система. Тип системы зависит от модели котла. Самые распространенные:

контроль температуры в нужных пределах с помощью термостатического регулятора;
предотвращение процесса перегрева теплообменника с помощью специального датчика давления;
предохранительный клапан.

Контроль за работой данного вида котла проводится с помощью специального электронного блока управления. Этот блок дает возможность не только контролировать работу котла, но и задавать те параметры работы, которые считаются нужными. Отдельные виды моделей позволяют осуществлять контроль с помощью специального пульта управления.

Положительные и негативные стороны

К положительным особенностям относятся:

длительный процесс горения от 12 часов до двух суток;
полное сгорание топлива;
высокий уровень экономичности;
удобство и высокая степень безопасности;
минимальное количество выделяемых вредных веществ;
использование самых разнообразных видов твердого топлива.

Недостатки:

высокая цена;
энергозависимость;
наличие минимального показателя загрузки;
требовательность к влажности.

Не смотря на то, что у пиролизных котлов есть свои определенные преимущества и недостатки, они продолжают оставаться самыми эффективными и востребованными. Тот факт, что котлы имеют очень высокую стоимость не стоит считать существенным недостатком, поскольку в дальнейшем он себя полностью оправдывает.

По популярности уступают только газовым. При этом они имеют один серьезный недостаток - загрузку топлива необходимо проводить несколько раз в сутки. При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу. Пиролизные гораздо практичнее и эффективнее.

Свое название котлы длительного горения взяли от происходящего в них процесса - пиролиза. Сгорание дров происходит в несколько этапов: сначала древесина нагревается и начинает обугливаться, при этом из ее волокон происходит выделение влаги, оксидов углерода, азота, водорода - из них и состоит дым. Большая часть этих веществ при доступе кислорода горит ярким пламенем. Температура его намного выше, чем на поверхности поленьев.

При ограниченном поступлении кислорода дрова еле тлеют, и газы улетучиваются без сгорания, этот процесс сопровождается сильным выделением дыма, который содержит большое количество сажи, угарного газа, соединений серы, азота и водорода. За эту особенность их называют газогенераторами.

В пиролизных агрегатах, в отличие от обычных печей, процесс горения разбит на два этапа: в одной зоне котла древесина нагревается до разложения, в другой при нагнетании воздуха вентилятором сгорают пиролизные газы. Разделение процессов позволяет добиться более полного сгорания топлива и его компонентов, в результате меньше образуется зола, а дым на выходе имеет температуру менее 150 градусов и практически не содержит вредных веществ, загрязняющих атмосферу.

Тление дров - процесс длительный, поэтому время сгорания топлива в газогенераторах составляет от 12 до 24 часов. Для сравнения, обычные твердотопливные модели могут работать без дозагрузки максимум 6 часов. Этим обусловлено удобство обслуживания котлов длительного горения: к ним можно подходить один раз в день.

Видео: особенности и принцип работы газогенератора

Конструкция

Пиролизный котел состоит из топливной камеры, разделенной на зоны. В одной из них, называемой газогенераторной, происходит разложение топлива на золу и пиролизные газы, в другой - зоне дожига - происходит сгорание этих газов.

с верхней загрузкой, или шахтные;
с нижней загрузкой.

Шахтные котлы верхнего горения
Они отличаются тем, что процесс горения в них распространяется сверху вниз. В топливной камере зоны горения разделены колосниковой решеткой. На нее загружают дрова или иное топливо. После розжига котла в верхней части топки происходит пиролиз, и дымовые газы опускаются в нижнюю камеру дожига. По пути они нагревают находящиеся снизу дрова.

Чтобы преодолеть аэродинамическое сопротивление и стабилизировать тягу, камеру оборудуют дутьевым вентилятором, установленным сверху котла - этот процесс называют «верхним дутьем». Некоторые модели оснащены еще одним вентилятором, подающим струю воздуха прямо в камеру дожига, что повышает эффективность котла. Дым и пар после дожига через дымовой патрубок выводятся в дымоход.

Котлы с нижним горением
В этом типе отопительных агрегатов газогенераторная камера находится снизу, а пиролизные газы поднимаются вверх под воздействием тяги. Для устойчивого горения таким котлам необходим высотой не менее 5 метров.

Применение вентилятора для котлов с нижней загрузкой не обязательно, т.к. воздух подается через заслонку. Эффективность котлов нижнего горения ниже, чем у шахтных, но они не зависят от наличия электроэнергии.

Теплообменник и подключение котла к системе отопления

Рядом с топкой находится теплообменник, по которому циркулирует теплоноситель системы отопления. Конструкция теплообменника зависит от модели агрегата. Для подачи и отвода воды в систему предусмотрены штуцера. Входной штуцер, через который в котел поступает остывшая в системе отопления вода, находится в нижней части теплообменника. Выходной штуцер - в верхней. В качестве теплоносителя может использоваться вода, лучше дистиллированная, или антифризы.

Газогенераторы длительного горения могут работать в системах с естественной или принудительной циркуляцией. При выборе котла необходимо согласовать объемы теплообменника и теплоносителя, необходимого для заполнения системы отопления. Систему оснащают расширительным баком, а для принудительной циркуляции - насосом, который устанавливают непосредственно перед вводом в котел.

Для стабилизации температуры в системе отопления рекомендуется установить также теплоаккумулятор - накопительный бак, который будет промежуточным звеном между котлом и отопительными приборами. При этом, во время перерывов в топке котла, система не будет остывать более, чем на 10-15 градусов.
Вода на входе в теплообменник должна иметь определенную производителем температуру, обычно - 60 градусов Цельсия. Для поддержания этой температуры системы оснащают трубой для подмеса горячей воды. В системах с принудительной циркуляцией на случай внезапного отключения электричества также нужно предусмотреть байпас для обхода циркуляционного насоса.

Ряд моделей пиролизных газогенераторов помимо отопления могут быть подключены также к контуру ГВС, такие котлы называются двухконтурными. Удобно, если допускается эксплуатация агрегата при отключенной системе отопления, только для нагрева воды, что позволит использовать его летом. Обычно такие модели комплектуются дополнительно ТЭНами, встроенными в теплообменник.

Как обогреть квартиру или дом с помощью тёплого пола, читайте
А если интересуетесь нестандартными методами отопления дома, то советуем познакомиться с принципами работы тепловых насосов: https://сайт/obogrevateli/teplovye-nasosy-princip-dejstviya.html

Материал корпуса

Твердотопливные котлы длительного горения обычно имеют корпус из стали толщиной от 3 до 8 мм.

чугун имеет повышенную коррозионную стойкость по сравнению со сталью, чугунным котлам не страшна низкотемпературная коррозия;
чугунные котлы с кованным теплообменником не имеют сварных швов, в которых чаще всего начинается разрушение стали;
более толстые стенки чугунных агрегатов не подвержены прогоранию и деформации;
благодаря большей толщине они дольше не остывают, что позволяет поддержать температуру в системе во время перерыва на чистку котла.

чугунных моделей

они значительно тяжелее, в 2-2,5 раза;
цена выше, чем у стальных, примерно на 50-70%.

Требования к топливу

Большинство современных моделей пиролизных котлов оснащены автоматическим регулированием режима горения. Длительность горения зависит от вида топлива. Как правило, при топке сухими дровами газогенератор может работать на одной загрузке до 12 часов, а на угле - около суток. Использование опила, стружки, отходов деревообработки несколько снижает время горения без дозагрузки.

Дрова должны быть сухими, с влажностью не более 16%. При использовании пеллет или брикетов такая влажность гарантирована производителем, дрова необходимо сушить в тени не менее года.

Достоинства и недостатки

полное сгорание топлива, и, как следствие, экономия дров, уменьшение количества золы и сажи;
пожарная безопасность - топливная камера герметична, а дымоход не нагревается до опасных температур;
длительная работа на одной загрузке - нет необходимости постоянно следить за уровнем дров и подкладывать их;
автоматическое регулирование режима горения за счет вентиляторов, формирующих тягу и подающих воздух;
использование дров большого диаметра и длины.

пиролизные котлы имеют довольно высокую цену по сравнению с обычными твердотопливными;
из-за необходимости работы вентиляторов они энергозависимы, и в местах с частым отключением электроэнергии необходимо предусмотреть дополнительный источник питания, например, генератор;
для эффективной работы необходимы сухие дрова, в противном случае в пиролизных газах будет слишком много водяных паров, что приведет к их неполному сгоранию, снижению КПД и даже погасанию котла;
котел необходимо загружать до номинальной мощности, иначе температура дыма снизится, начнется образование конденсата на стенках топочной камеры и дымохода, что приведет к их загрязнению сажей и коррозии;
требуется правильное устройство подключаемой системы отопления - на входе в рубашку котла температура теплоносителя не должна быть ниже 60 градусов Цельсия, чтобы избежать конденсатообразования и низкотемпературной коррозии.

Обзор моделей и цены

Покупателю порой сложно разобраться в огромном ассортименте отопительных агрегатов, поэтому имеет смысл рассмотреть наиболее популярные модели газогенераторных котлов.

Печь булерьян с водяным контуром

Печи булерьян давно завоевали доверие и популярность у покупателя благодаря компактным размерам и высокому КПД. Булерьян по типу сжигания топлива - газогенераторная печь. Его бочкообразная топливная камера разделена по горизонтали на две части: в нижней происходит пиролиз, а в верхней - дожигание газов. Поступление воздуха регулируется заслонкой на дверце.

Видео: работа печи булерьян

Традиционная конструкция булерьяна подразумевает отопление одного или нескольких помещений с помощью воздуха, нагреваемого от стенок печи и доставляемая в разные помещения по воздуховодам. Однако в последние годы появились печи булерьян-аква, оснащенные водяным контуром. Он занимает около 70% поверхности корпуса и эффективно производит отвод тепла от стенок камеры в систему отопления.

Достоинства печи булерьян с водяным контуром:

высокая скорость нагрева системы отопления;
равномерная теплопередача, исключены резкие перепады температуры воды и закипание, булерьян можно использовать в системах с естественной циркуляцией;
сама печь компактна и проста в установке;
цена булерьяна ниже, чем у пиролизных котлов;
широкий ряд моделей разной мощности позволяет подобрать отопительный прибор для любого помещения.

Эксплуатация печи подразумевает выполнение некоторых требований:

дрова должны быть сухими, допускается использование пеллет и брикетов;
дымоход печи должен создавать хорошую тягу и иметь прочистные элементы, так как дымовые газы в печи часто прогорают не полностью, и на стенках трубы оседает сажа.

Цена на печи Булерьян-аква, в зависимости от мощности, колеблется в диапазоне от 16 до 46 тысяч рублей.

Пиролизные котлы «Траян»

Котлы компании «Траян» с легкой руки покупателей получили неофициальное название троян. Они представляют собой газогенераторы с нижней загрузкой и мощностью от 10 до 30 кВт в зависимости от модификации. Корпус выполнен из стали, во фронтальной части его расположена загрузочная дверца, а также заслонка зольника и прочистная дверка камеры дожига.

В верхней части корпуса находится дымовой патрубок, штуцер для подключения выходной трубы системы отопления и механический регулятор тяги, соединенный с заслонкой зольника цепочкой. Входной штуцер находится в задней части котла.

Достоинства котла:

высокая производительность при малом расходе дров;
энергонезависимость - в котле нет вентиляторов;
агрегат оснащен встроенным аварийным контуром, позволяющим избежать закипания и гидроудара в системе;
троян можно оснастить дополнительным электрическим ТЭНом для поддержания температуры в системе во время перерывов в топке.

Ниже подробное видео: котел «Троян»

Цена на котлы Троян, в зависимости от модели - от 45 до 70 тысяч рублей.

Шахтный котел Стропува

Один из наиболее популярных представителей газогенераторов с верхней загрузкой, мощность котлов от 8 до 40 кВт. Он имеет корпус цилиндрической формы, внутри которого размещена цилиндрическая топка. Все пространство между корпусом и топкой является водяной рубашкой. Топливо загружается через дверку, расположенную в верхней трети котла. Снизу находится зольник для чистки камеры.

Необходимый для горения воздух подается через телескопическую трубу прямо к верхнему слою дров. Заслонка регулируется биметаллическим элементом. При прогорании и опускании дров труба постепенно увеличивается. После окончания топки труба поднимается специальным тросом.

Достоинства котлов Стропува:

длительный режим горения без загрузки - до 5 суток при использовании угля;
высокий КПД - до 90%;
безопасность - при перегреве котел не взорвется, возможная деформация стенок происходит внутрь котла, что позволит избежать утечки и ожогов;
независимость от электроснабжения - регулировка осуществляется механически;
компактные габариты даже у котлов большой мощности.

Видео: котлы Стропува шахтного типа

Котлы длительного горения - новое слово в производстве отопительных агрегатов. Их конструкция все время совершенствуется, при этом повышается КПД, увеличивается безопасность и простота использования, цена становится доступнее. Установка пиролизного котла в частном доме - шаг к комфорту и экономии.

Чтобы в доме было тепло, необходимо постоянно контролировать степень нагрева теплоносителя в системе . Для тех, кто проживает и много работает за его пределами, постоянное подкладывание может доставить определенные неудобства. Чтобы добиться максимальной теплоотдачи от закладываемого топлива, стоит обратить внимание на твердотопливные котлы длительного горения с водяным контуром. Такое оборудование имеет некоторые особенности, которые следует учитывать в процессе выбора.

Любой котел отопления на твердом топливе длительного горения имеет ряд преимуществ:

высокий уровень теплоотдачи, достигающий 90%;
простота обслуживания и монтажа. Закладка производится намного реже;
возможность повсеместной установки, в том числе в домах, не подключенных к или ;
использование одного агрегата для обогрева дома и при выборе подходящей модели котла длительного горения;
допустимость использования различных видов твердого горючего;
экологичность;
наличие автоматизации позволяет отказаться от постоянного контроля за процессом.

К недостаткам отдельных моделей следует отнести:

повышенные требования к характеристикам используемого твердого горючего и ;
зависимости автоматизированных устройств от системы электроснабжения;
высокая стоимость пиролизных устройств и котлов шахтного типа;
необходимость выделения большой площади при монтаже оборудования оснащенного топливным бункером.

Принцип работы твердотопливного котла длительного горения

Отопительное оборудование длительного горения имеет особое конструктивное исполнение. Производители используют один из возможных вариантов:

увеличивают объем камеры сгорания;
используют пиролизную схему горения топлива;
предусматривают автоматическую подачу горючего в камеру сгорания.

Увеличение объемности камеры сгорания позволяет добиться того, что время сгорания одной порции топлива составит 5÷6 часов. Пиролизные котлы с водяным контуром используют газогенераторную схему: при сгорании древесины выделяются горючие продукты, которые затем поступают в специальную камеру дожигания. Это способствует медленному сгоранию топлива и интенсивному сгоранию продуктов пиролиза с образованием большого количества тепла.

Автоматический котел на твердом топливе отличается сложным конструктивным исполнением. В процессе его работы происходите непрерывная подача пеллетного горючего, загружаемого в специальный вместительный бункер. Оказавшись в топке, топлива сгорает по пиролизной либо простой схеме, выделяя большое количество тепла. Производители предлагают модели, оснащенные бункером объемом несколько кубов. Такой котел с водяным контуром способен вырабатывать тепло на протяжении нескольких недель при одной загрузке.

Как выбрать котел на твердом топливе длительного горения

Выбирая котел долгого горения, стоит обратить внимание на:

Мощность заинтересовавшей модели. Если предпочтение отдается двухконтурному агрегату, стоит выбрать котел с водяным контуром, способный нагреть объем воды, достаточный для нужд семьи.
Производительность контура горячей воды. Его характеристики должны соотноситься с потребностью в горячей воде.
Периодичность и удобство обслуживания. Стоит убедиться, что при загрузке или очистке зольника не будут возникать трудности. При наличии выбора стоит отдать предпочтение модели, оснащенной объемным бункером. В этом случае очистка зольника будет производиться раз в три месяца, длительность горения может достигать пяти дней.
Материал корпуса и змеевика. Для первого предпочтителен чугун. Для второго – медь или сталь.

Совет! Если в семье много человека, стоит обратить внимание на модель со встроенным бойлером. Не лишним будет установка теплового аккумулятора.

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

за счет пиролиза;
верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Внимание! Чугунные изделия способны прослужить намного дольше, чем стальные.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для . Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.

Совет! Если сложно выбрать между сталью и чугуном, стоит обратить внимание на комбинированный вариант. Такие модели демонстрируют лучшие характеристики, характерные для обоих сплавов.

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

угле;
древесине любого вида;
торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.

Внимание! Некоторые модели допускают использование различных видов.

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки .

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

Отправить результат мне на почту

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.

Виды котлов

Реализация принципа длительного горения может осуществлять по-разному. Каждый вид котлов имеет свои отличительные особенности. Предлагаем познакомиться с существующими разновидностями твердотопливных котлов, чтобы было проще сделать выбор.

Пиролизный котел длительного горения

Пиролизные котлы с водяным контуром комплектуются двумя топливными камерами. В первой происходит сгорания твердого топлива. Вторая предназначена для сгорания газа, выделяющегося в первой (пиролиза древесины). Такое конструктивное исполнение позволяет повысить КПД устройства до 80%, учитывая, что топливо сгорает практически без остатка. К преимуществам таких котлов с водяным контуром стоит отнести высокую температуру сгорания, повышенную теплоотдачу, минимизацию отходов и экологичность процесса.

Внимание! Топливо, предназначенное для пиролизных котлов длительного горения должно иметь влажность не более 20%.

К преимуществам стоит отнести возможности загрузки топлива раз в сутки, длительный срок службы, достигающий 20 лет. Достаточная толщина стенки устройства делает его эксплуатацию безопасной при значительном разогреве топки.

Из недостатков стоит отметить высокую стоимость, которая полностью компенсируется за счет низкой стоимости используемого топлива. Повышенные требования к мощности монтируемого пиролизного котла с водяным контуром. Если агрегат будет работать вполовину мощности, дымоходная труба быстро забьется.

Производители предлагают котлы с водяным контуром, имеющие ряд дополнительных функциональных возможностей. Например, предусмотрена возможность использования различных видов топлива.

Котлы с принципом верхнего горения

Занимают промежуточное положение между обычными и пиролизными котлами. Нагрев теплоносителя осуществляется за счет сгорания дров и угарных газов. Закладка топлива производится внутрь высокой узкой вертикальной емкости, по внешнему контуру которой проходит водный контур. Сгорание топлива осуществляется сверху вниз, с догоранием выделяемых газов в верхней жаровой камере. Закладка очередной партии топлива осуществляется после полного выгорания предыдущей.

Пеллетные

Твердотопливный котел работает на специальных гранулах – пеллетах. Для их изготовления используются торф, древесные и сельскохозяйственные отходы, что способствует значительно снижению стоимость пеллет. Они бывают нескольких категорий: премиум (белые), стандарт (темные) и предназначенные для использования в промышленном производстве. Они гипоаллергены, имеют высокий КПД. Отличаются малой зональностью, что позволяет производить чистку котла раз в месяц. Для их хранения следует выделить сухое помещение, чтобы не допустить отсыревания пеллет.

Рейтинг лучших производителей твердотопливных котлов

Отопительное оборудование данного вида пользуется определенной популярностью. На рынке представлены агрегаты, выпущенные под различными товарными знаками. Внимания заслуживает не только импортная продукция, но и твердотопливные котлы длительного горения российского производства. Предлагаем познакомиться с рейтингом лучших производителей, чтобы было проще ориентироваться в предлагаемом различными магазинами ассортименте.

Гейзер

Один из отечественных производителей, предлагающий отопительное оборудование различного типа. Твердотопливные пиролизные модели «Гейзер» изготавливаются по инновационным технологиям с использованием высококачественного сырья. Агрегаты отличаются простой исполнения и обслуживания. Широкий модельный ряд позволяет подобрать подходящий вариант для любого строения.

Серия ВП может работать на торфяных и опилочных брикетах, угле и дровах с КПД 85%. Производитель предоставляет двухлетнюю гарантию. Мощность котлов может составлять 10 – 100 кВт:

Модель «Гейзер»	Мощность, кВт	Масса, кг
ВП-6	10	170
ВП-15	15	210
ВП-50	50	650
ВП-65	65	750
ВП-100	100	900

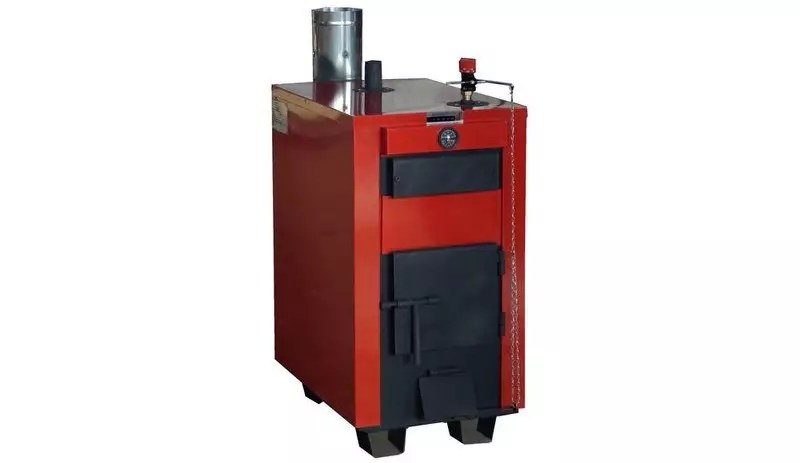

Котлы пиролизного типа представляют собой цельносварную стальную конструкцию, состоящую из нескольких камер сгорания. Производитель рекомендует использовать поленья диаметром 40÷100 мм, длина которых должна соотноситься с геометрическими параметрами топки. Размер угля не должен превышать 40 мм. Докладка дров или угля должна производиться каждые 8÷12 часов.

Буржуй-К от завода «ТеплоГарант»

Российский производитель, предлагающий несколько модельных линеек твердотопливных котлов, в том числе мощностью более 140 кВт. Оборудование может использоваться для обогрева частных домов и промышленных предприятий. Производитель предлагает серии Буржуй-К:

Эксклюзив с декоративной внешней отделкой, заказываемой в индивидуальном порядке. Такое отопительное оборудование способно гармонично вписаться в любой интерьер. Мощность котлов данной серии составляет 12÷32 кВт. Для подержания процесса горения возможно использование угля, дров, опилочно-стружечных и торфяных брикетов. КПД достигает 92%. Автоматическое управление. Производитель предоставляет гарантию 2,5 года. Минимальный срок службы 10 лет;

Стандарт. Неприхотливое в обслуживание и надежное отопительное оборудование без эксклюзивной внешней облицовки. Ручной режим управления. Мощность 10÷30 кВт. КПД до 89%;

ТА. Подобен стандарту, но регулировка воздушных потоков и тяги выполняется в автоматическом режиме. Теплоносителя по водяному контуру может двигаться принудительно и естественным образом;

Модерн. Пиролизные модели с естественной и принудительной циркуляцией теплоносителя. Доступно три модели, отличающиеся по мощности и габаритам.

Buderus

Немецкое оборудование высокого качества. В модельном ряду «Logano S171 W» представлено четыре агрегата, которые могут использоваться для отапливания частного жилья. Способны работать автономно и составе комплексов. Предъявляют повышенные требования к месту установки. Комплектуются бойлером косвенного нагрева. Современная автоматика упрощает процесс управления. Топочная камера находится в верхней части, а камера дожига в нижней части корпуса. Мощность оборудования 20÷50 кВт.

Viessmann

Немецкая компания предлагает серию «Vitoligno 100-S тип VL1A» – твердотопливные котлы пиролизного типа. Способны работать не только на дровах или угле, но и на газе либо жидкости после установки сменных горелок. Мощность агрегатов составляет 25÷80 кВт.

Для обшивки корпуса используется листовая сталь толщиной 5 мм. Электронный контроллер позволяет задать режим работы. КПД достигает 80%.

Твердотопливные котлы длительного горения с водяным контуром своими руками — чертежи, видео

Высокая стоимость отопительного оборудования заставляет задуматься о том, чтобы изготовить твердотопливный котел длительного горения своими руками. Соблюдая рекомендации специалистов и используя проверенные чертежи, можно собрать агрегаты с высокими эксплуатационными характеристиками. Предлагаем познакомиться с одной из возможных моделей.

Котел твердотопливный длительного горения своими руками: чертежи и подробное описание

Если решили изготовить котел твердотопливный длительного горения своими руками, чертежи позволят оценить геометрические параметры будущего агрегата и требования к материалу, используемому в процессе его изготовления. Предлагаем познакомиться с последовательностью изготовления устройства из старого газового баллона:

Фото	Описание работ
	Готовим старый газовый баллон.
	Отрезаем баллон в размер в соответствии с выбранными чертежами. Вырезаем отверстие под вытяжку.
	Привариваем отрезок изогнутой трубы. Его можно приобрести в специализированном магазине.
	Верхнюю часть по контуру обвариваем листовым металлом толщиной 2÷5 мм.
	Из отрезанной части баллона изготавливаем крышку.
	Варим трубу, диаметр которой немного меньше отверстия в крышке.
	К трубе привариваем опорную часть, которая сможет обеспечить циркуляцию воздуха.
	Трубу помещаем внутрь баллона и надеваем сверху крышку. Вокруг баллона приваривается водяной контур.
	Дрова (в примере бумага) помещаем внутрь баллона, располагая вертикально. Производим поджог. Устанавливаем трубу и крышку.

Где купить твердотопливный котел длительного горения, цены, каталоги

Прежде чем оформить заказ на конкретный котел, стоит ознакомиться с ориентировочной стоимостью на наиболее популярные модели. Особое внимание стоит уделить их функциональным возможностям. Средняя цена твердотопливных котлов по состоянию на январь 2018 года представлена в таблице.

Повсеместная газификация городов, увы, не обеспечивает стопроцентную возможность пользоваться всем, без исключения, именно природным газом.

Это связано не только с тем, что процесс прокладки газопровода идет медленно, но и с личными предпочтениями энергопотребителей. Твердое топливо было популярным во все времена благодаря своей доступности, невысокой цене и большой эффективности.

Разновидности

Энергонезависимые пиролизные котлы

Существует две основных группы котлов по принципу требовательности к топливу:

Энергозависимые (в таких котлах используется только полноценное твердое топливо влажности не более 25%).
Энергонезависимые (в качестве топлива можно использовать опилки, щепу и другие продукты, влажность которых составляет 50% и более).

Большее распространение получили именно энергонезависимые виды, так как есть возможность использования различных видов отходов, а также сам процесс пользования намного проще, чем у зависимых котлов. (Подробнее о различных видах топлива для пиролизных котлов читайте в ).

Еще одна классификация по принципу функциональности выглядит следующим образом:

Парогенератор пиролизный.
Пиролизный котел одноконтурный (помещение отапливается за счет нагрева воды в системе одним водяным контуром).
двухконтурный (не только обогревает помещение, но и дополнительно снабжает горячей водой).

От того, какие площади и виды помещений обогревает такой котел, зависит его размер, оборудование, оснащение и виды применяемого топлива. На больших производствах давно устанавливаются промышленные газогенераторные котлы с целой сложной системой обеспечения отопления.

Полезно знать владельцам небольших столярных мастерских, что существование пеллетных котлов упрощает задачу утилизации отходов производства, так как основным топливом служат брикеты или гранулы из древесной стружки. Плюс таких отопителей в компактном размере, а обеспечение процесса происходит при установке дополнительного оборудования.

Именно таким образом минимизируется размер агрегата, в отличие, например, от больших генераторов без вентилятора или там, где используется пиролизная приставка.

Еще одним отличительным признаком этих котлов является особенность конструкции, которая обеспечивает теплом не нагревом воды в системе, а имеет воздухогрейный принцип. Это упрощает обогрев помещения тем, что нет необходимости в разведении водяной системы в маленьких помещениях.

Достоинства и недостатки

Перед тем, как решиться на приобретение того или иного вида , конечно же, нужно знать все его плюсы и минусы, так как только взвесив все аспекты, можно прийти к правильному выбору.

Преимуществ у таких агрегатов больше, чем недостатков, но выделить стоит и те и другие.

К плюсам котлов на основе пиролиза можно отнести:

длительное время сгорания и тления (от 12 часов до 2 суток), при этом процесс является контролируемым и регулируемым;
высокая степень безопасности, полученная автоматической регулировкой системы;
благодаря четырем этапам происходит полное сгорание топлива, полное устранение отходов и высокий КПД;
минимальный процент выхода вредных веществ, достигаемый высокой температурой в камере дожига;
воздушный поток минимизируется процессом горения, что обусловливает экономию;
разнообразие используемого топлива.

Особенности использования пиролизных котлов Гейзер:

Несмотря на высокую эффективность работы таких установок, все же выделяются и минусы, которые иногда становятся камнем преткновения при выборе между газовой горелкой, электротеном или пиролизным котлом:

объем камеры позволяет загрузить топливом лишь половину своего объема, так как при большей загрузке снижается КПД;
большинство видов котлов энергозависимые, а это значит, что спектр используемого топлива сужается;
высокая стоимость пиролизных котлов.

Возможно, Вас также заинтересует статья о .

Интересный обзор современных моделей пиролизных котлов читайте .

Взвесив все «за» и «против», несомненно, выбор в пользу таких видов отопителей будет положительным. Ни высокая стоимость, ни особое внимание к качеству топлива не перевешивает экономичность и быструю окупаемость, поэтому популярность пиролизных котлов в последние годы лишь набирает обороты и это, пожалуй, лучший способ отопления твердым топливом.

Смотрите видео, в котором опытный пользователь разъясняет критерии выбора пиролизного котла длительного горения с водяным контуром:

По мере усложнения технико-конструкционного исполнения котельного оборудования расширяется и его функциональность. В каждом сегменте обогревательных агрегатов сегодня представлены пиролизные модели, версии с поддержкой контуров горячего водоснабжения (ГВС), а также системы с возможностью длительного горения. Очевидно, что появляются и сочетающие в себе весь перечень современных идей для такого рода техники. На практике пиролизный котел длительного горения с водяным контуром дает массу преимуществ рядовым владельцам дач и загородных домов, которые стремятся комплексно обеспечивать себя теплом и горячей водой.

Устройство котла

Типовая конструкция включает в себя две топочные камеры, теплообменник и зольник. Это базовый набор функциональных элементов, которые обеспечивают процессы загрузки топлива, нагрев водного носителя и сбор продуктов сгорания. В остальном в зависимости от модификации устройство агрегата может меняться с ориентировкой на определенные функциональные дополнения. Например, может дополнительно интегрироваться конденсатор, представляющий собой резервуар с тепловой изоляцией. Он аккумулирует тепловую энергию для последующей ее отдачи водяному контуру.

Обязательной частью технической инфраструктуры котла является система дымохода. Это канал отвода газовых продуктов сгорания, работа которого характеризуется тягой - то есть скоростью выведения дыма. С помощью специальной заслонки-шибера можно регулировать пропускную способность дымохода, с которым связан пиролизный котел длительного горения. Отзывы отмечают, что очень важно соблюдать баланс в регуляции объемов выведения дыма. Дело в том, что котлы с длительным сгоранием топлива отличаются продолжительным и динамичным процессом работы, поэтому в течение всего сеанса может потребоваться многократная корректировка пропускной способности канала. Соблюдение баланса требуется, чтобы воздушные массы не «гуляли» в дымоходе, а отработанные газы стабильно выводились наружу.

Принцип работы пиролизной системы

Концепция пиролизных нагревательных устройств достаточно проста, но на практике дает существенное преимущество в виде повышения КПД. Для начала стоит подчеркнуть отличие конструкции таких котлов от технического устройства обычных твердотопливных систем. Как говорилось выше, котел имеет две топочные камеры - в этом и заключается особенность оборудования. Одна выполняет традиционную задачу организации места для сжигания топлива, а вторая как раз обеспечивает эффект пиролиза. В чем он заключается? Если первая камера извлекает энергию, например, непосредственно из дров, то вторая перерабатывает газ, выделяемый в ходе первичного сжигания. В отличие от первого этапа сгорания, процесс пиролиза предусматривает подмешивание кислорода для повышения эффективности аккумуляции тепловой энергии. В сущности, реализуется принцип двойной переработки одной и той же партии топлива, что, несомненно, положительно сказывается на экономии и повышении производительности котла.

Принцип работы систем длительного горения

В отличие от пиролизной системы идея поддержания длительного горения не требует принципиального изменения конструкции агрегата. Однако изменения в параметрах все же есть. В первую очередь такой котел оснащается крупной камерой сгорания. То есть в комбинированном варианте сжигание дров может осуществляться в массивном отсеке, а догорание газов - в небольшой смежной топке. Например, если обычные котлы имеют камеры размером 30-50 см, то концепция длительного сгорания потребует использования как минимум топок на 60 см. Что еще важно, устройство и принцип работы пиролизных котлов ориентируются на широкие возможности регуляции процесса сгорания. Достигается это посредством более функциональной, а иногда и автоматизированной системы шибера, то есть регулятора пропускной способности дымохода. Этот механизм отвечает за интенсивность сгорания путем сокращения или увеличения объемов допуска кислорода. К преимуществам данной системы относят возможность рационального расхода тепла от одной кладки и отсутствие необходимости частого обновления топливного материала.

Организация ГВС в котле

Инфраструктура подготовки горячей воды в оборудовании формируется с помощью трех компонентов - теплообменника, бойлера и каналов циркуляции. В теплообменнике происходит непосредственный нагрев воды под воздействием тепловой энергии, которая вырабатывается в процессе сгорания топлива. К слову, использование котла специально для функции ГВС в некоторых системах с автоматическим управлением позволяет сразу после доведения температуры воды до нужного режима отключать оборудование. Готовая для использования вода направляется или в бойлер, или сразу по контурам к потребителям. Современный и бойлером позволяет содержать порядка 30-50 л горячей воды для самых разных нужд. Если же требуются более емкие хранилища, то стоит изначально подбирать отдельные бойлеры, которые не входят в единую конструкцию котла, а подключаются через свои коммуникационные каналы. Такой резервуар может содержать до 200 л, а промышленные модели - порядка 500 л.

Рабочие характеристики оборудования

Непосредственно тепловой объем определяется мощностью котла. Начальная планка соответствует 3-5 кВт. Этого показателя мощности достаточно для обслуживания небольших помещений - например, дачи. Для использования оборудования в составе домашней системы отопления рекомендуется делать такой расчет - 1 кВт на 10 м2. Так, модели на 20 кВт вполне хватит на обслуживание дома площадью 200 м2. Важен и параметр потребления топлива, который определит энергоэффективность агрегата. Средний пиролизный котел длительного горения с водяным контуром на дровах расходует за час порядка 1-10 кг. Объем потребления как раз зависит от мощности и, в свою очередь, будет определять частоту загрузки новых дровяных кладок. Также существенным параметром является и диаметр дымохода, определяющий границы пропускной способности отработанных газов - эта величина составляет от 13 до 20 см

Разновидности агрегатов по материалу

Большое значение, с точки зрения эксплуатационной надежности и теплоотдачи, имеет материал теплообменника. Так, чугун считается наиболее долговечным металлом для изготовления этой функциональной части - можно сказать, основы котла. Он не подвергается коррозии, устойчив к механическим воздействиям, способен выдерживать большие тепловые нагрузки, однако резкие температурные колебания все же могут вызвать образование трещин, которые приведут и к развитию ржавчины. Прямую конкуренцию чугуну составляет сталь. Благодаря пластичности такие сплавы могут использоваться и в условиях перепадов температур, но пиролизный котел длительного горения с водяным контуром в процессе работы способствует выделению конденсата, что обуславливает риск появления коррозии даже в условиях эксплуатации в нормальном режиме. Существуют и котлы с медными теплообменниками, которые хороши и высокой теплопроводностью, и отсутствием риска появления ржавчины. Но в плане надежности и прочности медь наиболее проигрышное решение.

Разновидности по виду топлива

В большинстве своем пиролизные котлы работают на дровах. Именно этот топливный материал позволяет осуществлять двойную переработку сырья с выделением больших объемов тепловой энергии за счет древесного газа. По этой причине такие агрегаты называют газогенераторными котлами независимо от возможностей использования других видов топлива.

В качестве альтернативы можно рассмотреть комбинированные системы на электричестве или чистом газовом топливе. Но в данном случае при переходе на эти режимы эксплуатации пиролизный эффект работать не будет. К слову, даже стандартный котел пиролизный на дровах предусматривает возможность питания от сетей на 220 или 380 В. Энергоснабжение требуется для обслуживания автоматики или вентиляторной установки, которая способствует повышению того же пиролизного эффекта путем нагнетания кислорода.

Производители

Среди иностранных производителей теплового оборудования внимания достойны фирмы наподобие Buderus и Atmos. Под этой маркой выходят качественные и долговечные агрегаты для домашнего и промышленного применения. Такое оборудование пользователи характеризуют как функциональное, современное и надежное. В российском производственном секторе котел твердотопливный с водяным контуром представляют компании «Буржуи-К» и «Печкин». Во всяком случае, инженеры данных предприятий демонстрируют наиболее успешные разработки, некоторые из которых выполняются по европейским стандартам качества.

Вопрос цены

Стоимость котлов с пиролизным эффектом на базовом уровне превосходит стандартные модели твердотопливных агрегатов из-за сложной конструкции. Минимальный ценовой уровень можно обозначит в границах 10-15 тыс. руб. Это оборудование мощностью до 10 кВт встречается в тех же семействах производителей «Печник» и «Буржуй-К». В линейке Buderus цена пиролизных котлов значительно выше - порядка 100-150 тыс. Это связано и с увеличением мощности (до 100 кВт), и с укрупнением габаритов моделей.

Аксессуары и дополнения для котлов

Сегодня все чаще разработчики теплового оборудования обращаются к системам автоматизации, уровень которых может определять сам пользователь в процессе ее проектирования. В частности, газогенераторные котлы можно дополнять системами регуляции температурного режима, программирующими панелями, датчиками тепла и влаги, таймерами и т. д.

Что касается конструкционных решений, то следует иметь в запасе сантехническую фурнитуру для поддержки работы водных контуров - уплотнители, фитинги, переходники и прочие расходники. Для более основательного управления параметрами работы оборудования можно вмешаться и в организации системы подвода воздуха для более эффективного сгорания топлива. Технически эту функцию выполняют чугунные колосники для котлов, укладываемые над поддувалом в специальной нише. Выбрав конструкцию нужного параметра с подходящими размерами отверстий, можно обеспечить тот или иной уровень интенсивности горения. В качестве дополнения можно приобрести и упомянутый выше бойлер - в зависимости от потребностей выбираются его габариты и вместительность.

Как выбрать лучший пиролизный котел?

Оптимальный выбор может быть разным. Для решения бытовых задач стоит ориентироваться на функциональные и эргономичные модели - с небольшой мощностью от тех же российских компаний. Они должны быть удобны в эксплуатации и практичны в обслуживании. К тому же и цена пиролизных котлов будет подъемной для рядового домовладельца или дачника - в рамках 15-20 тыс. можно найти достойный вариант. Однако для объектов промышленного типа скорее важна мощность и долговечность агрегатов. И этот выбор лучше делать в пользу продукции компаний уровня Buderus.

Заключение

Сложность конструкции котлов с пиролизным действием обуславливает не только положительные эксплуатационные свойства оборудования наподобие высокого КПД. Пользователь должен быть готов к переходу на новую систему подачи топлива и регуляции процесса горения. Кроме того, пиролизный котел длительного горения с водяным контуром требует более основательного технического обслуживания. Некоторые модели избавляют владельцев от чистки зольников, в чем есть преимущество, но поломки двойной камеры сгорания или перенастройка воздуховода потребует выполнения гораздо более ответственных мероприятий. Отдельного внимания в техобслуживании также потребует и водные контуры с бойлером.
