Газовый котел протерм ошибка ф. Какие бывают ошибки и неисправности в газовых котлах Protherm: коды, как запустить и что делать, если прибор не запускается. Ошибки напольных агрегатов Протерм

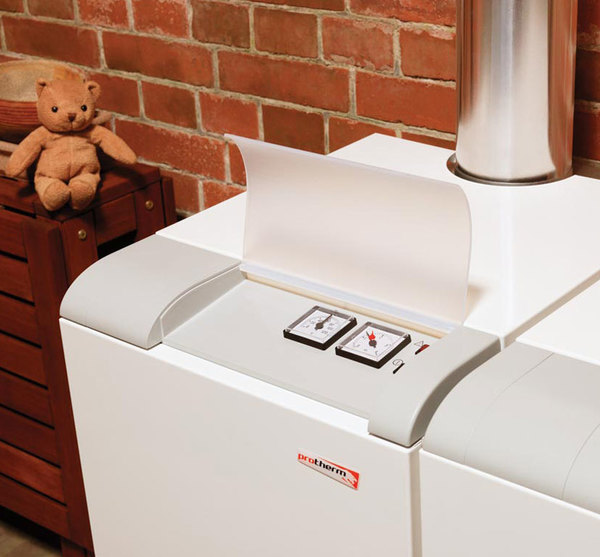

⚫ Напольные газовые котлы серии Протерм "Медведь" 20 30 40 50 KLOM
В данном разделе приводятся некоторые коды неисправностей вместе с соответствующими действиями по их устранению, которые пользователь может выполнять с целью возобновления работы оборудования.
Если и после этого оборудование не начнет работать - вызовите специалиста из сервисной службы.
⚫ Недостаточное давление в отопительной системе
⚫ Пояснение: Требуется подпитать водой систему отопления. Если ошибка повторяется со временем, значит есть утечка.
Проблема может быть как в котле (например: неисправен расширительный бак) так и в трубопроводе системы отопления.
Проконтролируйте давление в системе отопления, осмотрите трубопроводы чтобы понять где утечка.
⚫ Потеря пламени
Данная ошибка означает необратимое блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т.е. ПОТЕРЮ ПЛАМЕНИ. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода.
Котел отключится, и на дисплее высветится ошибка F1. Данная неисправность может быть вызвана также срабатыванием элементов безопасности –аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени. Для снятия сбоя нажмите кнопку RESET (рис.1, поз.5). Если сбой не удается устранить c помощью кнопки RESET, обратитесь в сервисную организацию.
⚫ Пояснение: Чаще всего означает что газ не подключен, реже -перегрев. Если котел не удерживает пламя при розжиге, проверьте правильность включения котла в розетку. В большинстве случаев достаточно переставить вилку другой стороной.
⚫ Неисправность датчика температуры отопительной воды
⚫ Описание: Сигнализирует неисправность котлового датчика температуры или снижение температуры теплоносителя ниже 3 °C. Котел заблокируется, так как включение при температуре ниже 3 °C не допустимо по причине вероятного образования льда. Обратитесь в сервисную организацию.
⚫ Пояснение: Некорректные показания датчика могут спровоцировать такую ошибку. Чаще всего это означает что датчик нужно заменить. Необходимо проверить цепь датчика, если он неисправен - заменить датчик.
Часто такая ошибка возникает при пуске котла в холодное время года, когда температура воды в системе опустилась ниже 3 °C. Для пуска системы необходимо повысить температуру теплоносителя в котле.
⚫ Перегрев котла
⚫ Описание: Сигнализирует, что температура теплоносителя выше 95 °C. Котел выключится из работы. После падения температуры теплоносителя ниже 95 °котел может автоматически возобновить работу.
⚫ Пояснение: Если циркуляция воды в системе нарушена может возникнуть перегрев. Чаще возникает у напольных котлов большой мощности. Необходимо устранить причину перегрева и перезапустить котел. Возможно понадобиться перезагрузить тепловой предохранитель.
⚫ Несиправность датчика ГВС
⚫ Описание: Котел прекратит работать на нагрев бойлера. На режим отопления данная неисправность не влияет.
⚫ Пояснение: Некорректные показания датчика ГВС могут спровоцировать такую ошибку. Чаще всего это означает что датчик нужно заменить. Проверить цепь/заменить датчик.
⚫ Несиправность датчика наружной температуры
⚫ Описание: Котел работает без ограничений, но температура теплоносителя регулируется по котловому датчику. Если котел не работает в эквитермическом режиме, то подобное сообщение не может появиться.
⚫ Пояснение: Первым делом проверить цепь - подключен ли он, нет ли обрыва. Если все в порядке - заменить датчик.
⚫ Настенные газовые котлы серии Леопард
В данном разделе приводятся основные коды неисправностей вместе с соответствующими действиями по их устранению, которые пользователь может выполнять с целью возобновления работы оборудования.
Прочие неисправности должен устранять только квалифицированный специалист.
При появлении изображения кода неисправности нажмите кнопку «RESET».
Если и после этого оборудование не начнет работать - как можно скорее вызовите специалиста из сервисной службы.
⚫ Недостаточное давление в отопительной системе
⚫ Описание: Падение давления циркулирующей воды в системе (ниже значения 0,7 бар). Котёл автоматически отключается.
⚫ Пояснение: Увеличьте давление горячей воды в системе отопления до значения в диапазоне 1 - 2 бар. После добавления воды в систему отопления котёл самостоятельно возобновит работу. Если падение или повышение давления воды в системе отопления повторится, вызовите авторизованный сервис.
⚫ Потеря пламени
⚫ Описание: Пламя погасло в результате прекращения подачи газа к котлу
⚫ Пояснение: Выключите и после небольшой паузы вновь включите котёл главным выключателем (RESET). Если неисправность повторяется, вызовите авторизованный сервис.
⚫ Неисправность датчика воды отопления
⚫ Описание: Котел не может продолжить работу т.к. нет информации до какой температуры нагрета вода.
⚫ Пояснение: Проверить цепь датчика температуры. Если нет обрыва или замыкание то датчик необходимо заменить. Обратитесь в сервисную службу.
Неисправность котла Протерм Гепард, отработал 2 года. Что-то щелкнуло, моргнуло и погас жидкокристаллический дисплей. Ни на какие кнопки не реагирует, включая RESET. Что может быть? Котёл включен через стабилизатор.
Повреждена плата управления. Проблема с электропитанием. Думаю, что аппарат здесь не причем. Большинство стабилизаторов (особенно дешевых) не спасают от скачков напряжения.

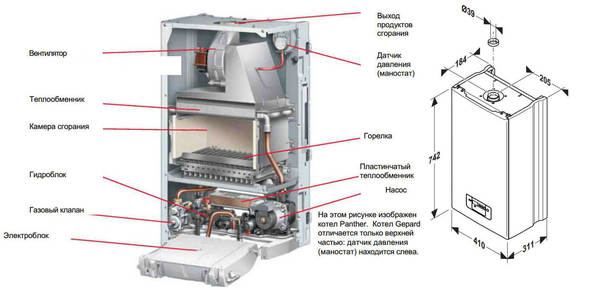

Неисправен настенный котел Пантера, в последнее время уходит в ошибку
F28. Помогает только кнопка сброс. Потом работает какое-то время и опять
F28, причем, отключением питания не исправить, только клавишей сброс.
Разобрал газовый клапан, почистил, смазал, не помогло. Кто, что может
подсказать? Дом старый, проводка двухжильная, без заземления. До этого
работал несколько лет без нареканий. В прошлом году, были проблемы с
розжигом, почистил газовый клапан, смазал эл. двигатель.
Дело не в клапане, а в ионизационном контуре (датчике наличия пламени). Проблема с первым розжигом. Снимайте панель и ищите ошибку при попытке розжига котла. Или сервис вызывайте. Может клапан заедает, может плата. Эта ошибка только спецам под силу. Ошибку F28 исправляли снятием горелки, чисткой электродов со снятием с рампы. Помогало в половине случаев.
Самостоятельно провожу ремонт газового котла Протерм Рысь. Снял крышку, почистил камеру сгорания, протер электроды, чем как чистить их не знаю, поэтому ограничился этим. Сказать, что там было много мусора, сажи, не могу. Как мне кажется, камера была почти чистой, слегка запылена. Напряжение упало до 0,7в. Котел работает исправно, за это время не было ни одного отключения.
Все любом случае нужно решать проблему с заземлением.
В эксплуатации настенный котёл Леопард. В какой то момент показал ошибку ф1. Сегодня специалист приехал, починил. Прибор заработал, вода появилась и батареи стали грели. Сейчас заметил, что вода горячая есть, а батареи холодные. Температура выставлена 60, а на экране скачет от 80 до 90. Через сброс, вкл. и выкл. не помогло. Что это за неисправность?
Установлен газовый котел Протерм Ягуар. При общении со специалистами,
выяснилось, что регулировка температуры в доме путем уменьшения протока
теплоносителя - нехорошо. Тем более для аппарата, где контролируется
температура обратки и он с зажатым протоком вообще может на полную
мощность не выйти. Т. е. хорошо, если температура теплоносителя будет
снижаться/повышаться, а проток будет большим, чем наоборот: большая
температура, а проток уменьшается. Поэтому от термоголовок я решил
отказаться. Предполагаю, что система отопления будет работать лучше и
экономней, если в нее установлю или комнатный термостат Термолинк Р или
погодозависимый датчик температуры наружного воздуха. Комфорт и
экономия от термостата возможен путем программирования температуры в
доме в зависимости от образа жизни. Погодозависимый датчик больше даст
комфорта, нежели экономии, т. к. он заранее будет увеличивать или
уменьшать температуру теплоносителя в зависимости от изменения
температуры на
улице, а не когда уже в доме стало холодно или жарко. Поэтому на данном
этапе планирую в систему отопления добавить только комнатный термостат
Термолинк Р. Теперь вопрос – где его лучше разместить?
В вашем случае управление котлом по комнатному термостату будет не
корректно. Советую на котёл установить уличный термостат и задать котлу
работу по кривой отопления в зависимости от уличной температуры. Тёплыми
полами управлять обозначенным вами контроллером по своей кривой
отопления в зависимости от уличной температуры. Избыток тепла от
радиаторов отсекать встроенными в них термоголовками. Это будет наиболее
приемлемый вариант для вашей схемы. По поводу изменяемого протока в
контуре потребителей. Для этого случая в котле есть байпас, который и
отвечает за постоянный расход через котёл при изменении протока через
контуры. Байпас меняет степень своего открытия в зависимости ухудшения
протока через систему отопления, а не при ухудшении протока через
теплообменник. Через теплообменник проток останется таким же, или чуть
ниже
(влияние сопротивление канала самого байпаса). Это как раз спасает от
закипания. А от чего ещё нам защищать котёл, он не знает про систему
отопления, он знает заданную ему температуру подачи и знает температуры
подачи и обратки, по ним он определяет, что делать и как осуществлять
модуляцию пламени газовым клапаном.
Выполнили монтаж, установку и подключение котла Гепард 23. Выставляем температуру 60, он набирает 65, затем медленно сбрасывает до 50. Батареи за это время остывают. Мастер из сервиса сказал, что по-другому аппарат не будет работать. Можно ли сделать так, чтобы котёл держал постоянно одну и ту же температуру, скажем плюс минус 2 градуса.
Переключите в режим комфорт, скорее всего, выставлен режим эконом. Также можно уменьшить мощность котла, время блокировки горелки и выбег насоса в меню.
В эксплуатации двухконтурный турбированный котел Protherm Panther 30. Давно купил к нему программатор Protherm Termolink P, но не устанавливал его, т. к. в доме проходили строительные работы. Пришло время подключить программатор, но никакой информации о подключении именно этого программатора не нашел. Везде сказано, как подключить к котлу Termolink S, на место в клемнике, где сделан мостик из поволоки (т.е. мостик вынимаем и вставляет провода от программатора). Я попытался так сделать, но никакой реакции от программатора не последовало, он не включился. Куда правильно подключить провода от программатора Termolink P? Там рядом с "мостиком" еще есть EBUS+ и EBUS-, может это место подключения (но почему полярность указана)?
В RT 24V отставляем перемычку (1и 2 контакты), в 3 и 4 прикручиваем провода от Термолинка Р, полярность не важно какая.
Стал хлопать настенный котел Протерм Леопард при розжиге и как-то громко щелкать газовый клапан. В чем может быть неисправность? Может мастера нужно вызвать? Давление при пуске котла настраивали в сентябре. Хлопки начались с сильными морозами. Трубу проверил, наледи внутри нет.
Новый котел Ягуар 24 jtv не хочет запускаться. Включается насос,
вентилятор, срабатывают электроды розжига и на полсекунды загорается
горелка.
Затем пламя тухнет, насос и вентилятор продолжают работать и через
некоторое время процесс повторяется снова. При этом ошибку котел не
выдает. Кто-нибудь сталкивался с такой поломкой? Выход выхлопных газов
временно подсоединен к газоходу от старого прибора, забор воздуха идет
из
помещения. У меня такое впечатление, что электрод ионизации не видит
пламя. Но почему тогда не выходит в ошибку?
В моём случае был неправильно сделан дымоход, и выхлопные газы засасывались обратно в горелку. Возможно, проблема в неисправном контуре заземления.
В эксплуатации газовый котел Protherm Гепард 23, установил его прошлой весной. Летом пользовался только горячей водой, отопительную систему не заполнял. На зиму отключал аппарат и водоснабжение, с котла воду спускал путем открытия крана с горячей водой. Сейчас пытался запустить котел, но он показывает отсутствие давления в системе. Начинаю крутить клапан сброса (синий снизу справа), а из под пластинчатого теплообменника бежит вода ручьем. Теплообменник снял, он целый. Такое ощущение, что прокладки не держат, хотя на вид целые. В чем может быть причина?
Смотрите гидроблок рядом. Возможно, в нем трещина.
Столкнулся с такой проблемой. Есть новый котёл Prtotherm Lynx (монтаж в новостройке). В контуре ГВС установлен насос, который гоняет воду, дабы не ждать пока нагреется и дойдёт до ванной. Если включаешь этот насос, то котёл не греет второй контур (батареи, теплый пол). Выключаешь - сразу начинает греть. Кто-нибудь сталкивался с аналогичной проблемой? В чем может быть причина?
Это называется приоритет нагрева горячей воды. Когда есть проток воды через датчик протока, работает нагрев ГВС и не работает контур отопления. Вам требуется убрать насос.
Как совместить настенный котел Протерм Пантера 25 KTO и бойлер B200Z? Требуются ли какие-нибудь дополнительные датчики для котла или он может определять по обратке? Если требуется, то какой? Аппарат переналадил на пропан, настроил клапан по самодельному u-манометру. Теперь вопрос в ГВС.
При работе с датчиком НТС котел постоянно отслеживает температуру в бойлере. При достижении определенной температуры он начинает модулировать горелку для предотвращения тактования, а с механическим датчиком котел греет бойлер до момента, пока термостат не отключит его или не уйдет в перегрев и возможно тактование.
Запустили в работу котёл Leopard 24 BTV/BOV. Настраиваю давление 1,1, температура 65 установлена. Включается при 53, отключается при 68. Давление за это время поднимается до 1,9. Потом опускается до 1,1 Похоже, скачет давление.
Прокачайте компенсатор (Расширительный бак) до 0.8-0.9 атм. воздуха при спущенной воде из котла.
Неполадка с котлом protherm Jaguar 24. В эксплуатации 3 месяца, работает
на отопление в экономичном режиме. Появилась проблема: когда температура
падает до момента, когда должен включиться прибор - он не включается.
Работает турбина, происходит розжиг, пламя загорается на 2-5 сек и
тухнет.
Проходит 1 мин., он снова пытается зажечь пламя и снова тухнет. Ошибок
не выдает. Через несколько часов розжиг все-таки происходит и опять
некоторое время работает нормально. В чем может быть причина такого
поведения аппарата?
Проверьте фазу ноль, у котла есть полярность, и сделайте землю на котел. Поставьте стабилизатор. Еще попробуйте почистить электроды розжига и ионизации.
Неисправность котла Protherm Leopard 24BTV17. Для обслуживания и ремонта
газового оборудования решил вызвать специалистов. Началось всё
с забитого накипью теплообменника. Пришли, сняли. Прочистили
теплообменник соляной кислотой. Сделали некачественно, т.к. через 2 дня
снова в
ГВС почти перестала течь вода. Вызвал повторно, но в этот раз они не
промывали теплообменник, а просто подкрутили регулятор давления газа.
Датчик
ГВС стал срабатывать и они ушли. Несколько раз срабатывала ошибка F1. Но
через пару дней вода в ГВС вообще перестала течь. Самостоятельно снял
теплообменник, проверил. Через трубки ГВС ни вода, ни воздух не
проходили. Промыл лимонной кислотой в течение 8 часов, нейтрализовал
потом
раствором пищевой соды. Вода бежит хорошо. Но, несколько раз в день
появляется ошибка F1. Она возникает периодически при розжиге горелки:
сначала срабатывают первые щелчки, пламя загорается слабым огнем, потом
более продолжительно срабатывают менее слышимые щелчки. Пламя
гаснет и загорается ошибка F1. Как это можно исправить. По ночам
приходится проверять и перезапускать котел. Этих сервисников больше не
хочу
подпускать к котлу. Может нужно обратно настроить регулятор газа?
Сделал обслуживание своему котлу Ягуар, который грел на полную мощность в силу того, что еще нагревал бойлер, хотя и находился только в режиме отопления. В сервисном центре сказали, что датчик температуры бойлера для котлов новой линейки сейчас другой (вайлантский) и старые, которые работали с котлами прошлых моделей, уже не подходят. Я отцепил датчик, котёл перестал греть на полную мощность. Труба для бойлера косвенного нагрева теперь холодная. Сегодня принесли новый датчик, но пока не проверял. И еще: выставляю заданную температуру, например 50 градусов, котёл разогревает температуру до 55 градусов и выключается. Потом, судя по дисплею, температура может упасть и до 25 градусов. Потом аппарат снова включается и разогревается до 50-55 градусов минуты максимум за 2 и снова отключается. Температура на тёплых полах стоит около 35 градусов. Это нормально вообще?
Это нормально. Теплоноситель успевает остывать за время "блокировки запроса на отопление" (настраивается от 2 до 60 минут и так же зависит от заданной температуры подачи). Если снова включается и разогревает температуру - это уже плохо. Или слишком завышена мощность котла или затруднена циркуляция теплоносителя.
В эксплуатации газовый котел Протерм Рысь, тарированный. Работает около
трех лет. Несколько месяцев назад появилась поломка - поджиг горелки
происходит не с первого раза, хоть на горячей воде, хоть на отоплении.
Выглядит это примерно так: открываю горячую воду, котел запускается.
Происходит поджиг и горелка тут же тухнет. При этом котел работает
дальше как обычно, турбина и насос работают, индикатор гвс моргает,
индикатор
пламени при этом тухнет, но подача газа, судя по счетчику, идет. Если
закрыть воду и дождаться остановки турбины, то следующий запуск
проходит, как
правило, нормально. Если не выключать воду, тогда котел через время
повторно зажигает горелку и работает нормально. Ошибок при всем этом ни
каких
не показывает. Напряжение в норме (стоит стабилизатор, по мультиметру
225 вольт), заземление есть, фазировку менять пробовал. Когда появилась
проблема, открывал камеру сгорания, там все чисто.
Есть ли у одноконтурных котлов Protherm Gepard функция непрерывной работы циркуляционного насоса (вне зависимости от нагрева или ожидания)?
Когда горит газ на горелке, насос всегда работает. Вопрос сколько
работает насос после достижения ОВ нужной температуры и отключения
подачи газа
(нагрева ОВ) на горелку. Сразу насос не должен останавливаться, а то
из-за тепловой инерционности медного теплообменника котёл может уйти в
перегрев при высоких выставленных температурах ОВ, поэтому во всех
котлах предусмотрен режим постциркуляции насоса. Рассмотрим Пантеру и
Гепард 19 версии. Можно в них посредством изменения регулировок
заставить насос работать постоянно. В этих котлах есть параметр d.01
(Выбег насоса
в отопление). Диапазон от 2 до 60 мин. Ну вот и считайте, если вы
выставите 60 мин, то получится, что насос будет работать постоянно. т.
к. горелка 100%
включится раньше, чем пройдёт это время пост выбега насоса. Даже при
минимально выставленной температуре ОВ, т. е. даже в начале и конце
отопительного сезона. А отсчёт поствыбега каждый раз начинается после
достижения заданной выставленной температуры ОВ и погасания горелки по
новой. Так же там есть параметр d.18 (Режим работы насоса). Там три
настройки: 0, 1 и 2. Если выбрать настройку 2 и, если аппарат у вас
находится в
режиме "Зима", то насос будет работать без остановок постоянно. Если
настройка 0, то насос работает пока горит горелка плюс время выбранной
постциркуляции. Вот вам два способа задать насосу в постоянный режим
работы. Конечно, второй способ более рациональный. Насос просто
постоянно
работает.
Провели монтаж и подключение котла Пантера 25 ктв. Первую зиму все было нормально, котел работал на отопление и отключался на отдых. Этой зимой, при выключенном внешнем насосе, котел работает также, а вот если включить циркуляционный насос, то котел работает постоянно, может сутки, двое работать, не отключается. Обратка теплая, как положено. Теплые полы и батареи на втором этаже. Что случилось? Мне не нравится, что аппарат постоянно работает, не отключается на перерывы и газа потребляет больше.
Два насоса в одну линию устанавливать не рекомендуется, если только через гидрострелку. Со временем котловой насос выйдет из строя, если только параметры насосов совпадают, а так один передавит другой. У меня тоже не отключается. В системе 150 литров воды (старая трубная без регистров), тоже работает на минимуме. Это для котла лучше, чем тактование. У котлов логика - нагреть теплоноситель быстрее. Допустим установка 55. Греет до 50 быстро и 5 градусов на минималке, и эти 5 градусов очень тяжело нагреть минималкой. Поэтому получается постоянно работает. Можно поднять минималку, но в моем случае это приведет к перегреву по гвс.
Неисправность в работе настенного котла Протерм Гепард. Запустили
отопление. Поставили комнатный термостат. Приезжаем в дом только на
выходные. Какую температуру котла лучше выставить? Если ставим 50, то до
определенной температуры он греется дольше и бывает в работающем
состоянии дольше. Если ставим 60, то он нагревает быстрее, но и
включается реже. Какую оптимальную температуру котла выставить, чтобы
была и
экономия газа и не было в ущерб прибору.
В системе установлен настенный Protherm pantera 30 ktv. Капает из трехходового клапана. Падает давление в системе, котел отрубается. Подпиткой доводим давление до 1.2 атмосфер - начинает работать. Требуется ли замена клапана или просто можно самому разобрать, почистить, собрать?
Слышал, что Протерм Пантера 25 КТО, это единственный проточный котел с возможностью циркуляции воды. Выгоды функции КОМФОРТ при подсоединении циркуляции ГВС могут быть улучшены простым добавлением циркуляционного насоса в циркуляционный трубопровод (нет необходимости в дополнительных 3-ходовом клапане, датчике и резервуаре). Поэтому котел служит в качестве источника мгновенной подачи ГВС, непрерывно поддерживает горячую воду в циркуляционном контуре на температуре 400 С. Горячая вода поступает мгновенно даже при открытии далеко расположенного крана ГВС (до 20 метров от котла). Имелось в виду присоединении к контуру БКН, например, через полотенцесушитель, или в этой модели есть своя схема подключения (простого добавления ЦН)? Собираюсь покупать и монтировать этот аппаратс БКН Gorenje.
Все верно.
Установлен котёл Гепард 23 мов, в эксплуатации один год. В начале работы
вопросов не было. По истечении полугода при запуске отопления, когда
идет
набор температуры от 60 до 70 градусов, в котле возникает такой сильный
шум, как будто закипает маленькое количество воды в чайнике. Шум
продолжается буквально 20 секунд, и пока работает отопление, всё в
порядке. У меня настроен терморегулятор. Котел поработал, отключился и
опять
при запуске отопления начинается шум, как описано выше. Что надо
сделать? В сервисном центре сказали, что теплообменники не чистят. Я
думаю, что
дело в нём.
Если забит теплообменник, то проблемы будут и при работе котла на гвс. Такое бывает и при неправильной настройке пошагового газового клапана. Он настраивается из меню инсталлятора, в любом случае нужны грамотные специалисты.
Дом прогрелся, расход газа снизился до 0,5 куба в час. (это нормальный расход?) Вентилятор стал работать без посторонних шумов. Котел, надо сказать, работает очень тихо, что стало неожиданностью. Котел работает через конвектор. К конвектору купил аккумуляторы. А теперь совершенно случайно увидел, что котлу отключение электричества не страшно, т. к. он после возобновления подачи электроэнергии сам включается и продолжает работать, как и до отключения. Ни при покупке, ни при установке, ни в инструкции ничего об этом не говорилось. Проверил в батареях воздух, как и предполагал, его нет в системе. Но вот вопрос - батарея, рядом с котлом, прогревается лучше чем остальные 6, стоящие в комнатах. Батареи прогреваются равномерно, но если взяться за трубу на входе и на выходе из батареи, чувствуется разница в температуре. Это нормально? После остановки аппарата очень быстро подающая труба и труба обратки становятся одной температуры. И так до включения котла. Сейчас во всех комнатах температура 22 градуса, котел выставлен на 50. При понижении температуры на улице, придётся увеличивать температуру на котле в ручную. Хотел узнать, что все-таки лучше погодозависимая автоматика или комнатный программатор? Что ещё посоветуете? Все таки надо вызывать спецов для регулировки минимального давления газа или нет?
Именно на вашем приборе настраивать ничего не нужно. Я регулирую, когда проток воды очень слабый. Просто убавляю минималку (при условии, что датчик протоки чистый).
Опубликовано автором - - Ноябрь 14, 2014В один из прекрасных вечеров был совершен выезд к заказчику для решения проблемы появления ошибки F1 на котле Protherm. Состав системы отопления:
- Наполный котел Protherm
- 5 насосов, пару из которых идут на теплые полы.
Клиент заметил, что ошибка появлялась тогда, когда ИБП после возобновления подачи электричества переходил с работы от батарей на работу от сети. Надо заметить, что код F1 означает ошибку платы блока розжига.
На месте автор сей заметки провел ряд испытаний и замеров с отключениям как фазного проводника от ИБП (через однополюсный автомат), так и фазного и нулевого в различных комбинациях положениях вилки питания ИБП и котла. Помимо этого, осуществил поэтапное подключение имеющейся нагрузки – сначала котел, потом насосы.
В итоге причина была найдена – одновременный пуск нескольких насосов приводил к следующему: ИБП перегружался и уходил в байпас и выдавал в этот момент искажения в электрическом сигнале питания котла. Срабатывала защита и вот она – F1. Исправили ситуация посредством резервирования через ИБП только самого котла, все внешние насосы запитали напрямую от сети.
Протерм имеет два встроенных насоса, что позволяло оставаться дому теплым даже в том случае, если внешние насосы не работали. Кстати, снижение нагрузки позволило серьезно увеличить время автономии.
2017-05-03 Евгений Фоменко
Устройство и принцип работы котлов Протерм
Рассмотрим подробнее наиболее популярные модели производителя Protherm.
Протерм Гепард 23 МТВ (MTV)
Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.
Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.
Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.
Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.
Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.
Протерм Рысь
Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.
Котел Протерм Рысь
Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.
Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.
Протерм Скат
Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.
Котел Протерм Скат
Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.
Протерм Медведь 40 KLOM
Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.
Котел Протерм Медведь 40 KLOM
Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.
Протерм Пантера (Panthera)
Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.
Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.
Котел Протерм Пантера
Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.
Протерм Ягуар
Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.
Котел Протерм Ягуар
Основные коды ошибок
f1
Ошибка F1 (ф1). Потеря пламени, происходит блокировка розжига и прекращается подача газа к газовому клапану. Это происходит, когда плата не получает сигнал о присутствии пламени от электрода ионизации, при этом газовый клапан открыт, срабатывает защитный механизм и котел отключается.
Так же причиной может быть недостаточное давления газа. Для устранения нажмите кнопку перезапуска, и проверьте открыт ли газовый кран, и нелишним будет проверить вилку в розетке, переверните ее, поменяв полярность.
Также часто ошибка F01 обозначает перегрев термостата, для устранения попробуйте нажать на нем кнопку перезапуска. Эта проблема очень часто возникает в модели Протерм КЛОМ.
f2
Ошибка f2 (ф2). Вышел из строя датчик температуры отопительного контура, либо температура теплоносителя опустилась ниже 3-х градусов. В устройстве включается блокировка, поскольку возможно образование льда. Зачастую это свидетельствует о выходе из строя датчика, проверьте его и по необходимости замените новым.
Датчик температуры отопительного контура
Однако такая ситуация может быть вызвана пуском устройства в зимнее время года, когда действительно в системе недостаточная температура. Для того, чтобы запустить систему, повысьте температуру в системе.
f3
Ошибка f3 (ф3). Эта ошибка сигнализирует о перегреве котла и означает, что достигнут допустимый критический максимум в 95 градусов, срабатывает защита и котел автоматически отключается.
Подождите, когда температура снизится ниже этого показателя, котел самостоятельно запустится. Если снова произойдет подобная ситуация, перезапустите тепловой предохранитель.
f4
Ошибка f4. Вышел из строя датчик ГВС, когда происходит эта поломка, котел в обычном режиме работает на нагрев отопительного контура, прекращается нагрев жидкости для бытовых нужд. Зачастую такая поломка свидетельствует либо о том, что датчик вышел из строя и нуждается в замене, либо окисление контактов, зачистите и просмотрите их.
f5
Ошибка f5. Поломка внешнего температурного датчика. При подобной неисправности устройство работает, однако температурный контроль осуществляется термодатчиком котла. Для устранения проверьте, не произошел ли механический обрыв в цепи котел-датчик, если обрыва нет, необходима его замена.
Термодатчик котла Протерм
f6
Ошибка f6 (ф6). Свидетельствует об обрыве датчика отходящих газов. Прозвоните соединительные провода между датчиком и платой. Возможно, плата вышла из строя, отдайте ее на диагностику в сервисный центр, или неисправен сам датчик. Эту поломку может вызывать неисправный трансформатор розжига, проверьте его.
f7
Ошибка f7. В инструкции ошибка описывается, как разрыв связи. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не приходит сигнал от одного из элементов, или не хватает напряжения на клемме в плате управления.
Нужно визуально осмотреть все провода, прозвонить их на разрыв, проверить все разъемы. Также возможно вышла из строя сама плата и нуждается в ремонте. Если не удалось ничего обнаружить, обратитесь за квалифицированной помощью к специалисту.
f8
Ошибка f8 Сигнализирует о размыкании цепи NTC датчика и заземлением бойлера ГВС. Прозвоните данную цепь соединений, отсоедините и вновь соедините данные элементы, так как возможно отошли контакты. Если данные манипуляции не дали результата, замените датчик.
f10
Ошибка f10. Свидетельствует о коротком замыкании NTC датчика температуры на подающей линии.
Эта неисправность высвечивается на дисплее, если:
- Произошло короткое замыкание в NTC приборе инсталлированного на входе ОВ. В данной ситуации нужна его полная замена.
- Также возможна, если уровень напряжения в цепи снизился до 0,40 В.
- Произошло КЗ в штекере устройства. Что делать в данной ситуации? Только его полная замена, ремонту не подлежит.
f15
Ошибка f15. Короткое замыкание датчика обратной тяги. Контроллер продуктов горения находится вверху котла, он соединен с трубочками вентилятора.
Необходимо разобрать, прочистить все клеммы, из трубки удалить отложившиеся образования. Если данная процедура не принесла результата, потребуется замена на новый прибор.
f20
Ошибка f20 (ф20). Произошла сработка предохранительного температурного ограничителя. Возможно неправильное подключение температурного датчика подающей линии, из-за этого температура повысилось выше допустимой нормы (95 градусов) или произошел разрыв в цепи.
Температурный ограничитель газового котла
Прозвоните ее, если не обнаружили неисправности, попробуйте переподключить его. Проверьте, исправен ли насос, выполните выпуск воздуха. Если у вас не получилось самостоятельно решить эту проблему, обратитесь за помощью к специалисту.
f22
Ошибка 22. Данная проблема сигнализирует о низком давлении жидкости в отопительном контуре менее 0,3 бар.
Возможные причины этого:
- Неисправность датчика давления жидкости . Необходимо заменить.
- Неисправность либо блокировка насоса , либо его работа не отрегулирована. Прочистите его, и проверьте на предмет исправной работы.
Долейте в систему жидкости. Проверьте на герметичность все элементы, так как давление может падать из-за течи, если ее обнаружили, устраните.
f23
Ошибка f23. Превышение допустимого уровня разницы температуры подающей с обратной линиями.
f24
Ошибка f24. Низкий уровень жидкости в отопительном контуре, температура растет очень стремительно.
Возможно, это произошло из-за:
- Блокировки насоса , или его недостаточной производительности.
- Произошло завоздушивание системы , и, как следствие этого, снизилось давление, продуйте ее.
- Перекрытие магистрали . Посмотрите, открыты ли все краны в системе.
f25
Ошибка f25. Произошла сработка системы защиты от проникновения угарного газа в помещение. Почему отключается котел? При возникновении данной неисправности происходит размыкание контактов реле, вследствие нарушения циркуляции воздушного потока.
Причиной может быть:
f28
Ошибка f28 (ф28). Загасание пламени при включении.
Возможны следующие причины данной неисправности:
Нелишним будет и произвести чистку всей запальной группы, в том числе и горелок.
f29
Ошибка f29 (ф29). Угасание пламени во время работы котла.
Рассмотрим возможные причины:
- Отсутствует подача газа к котлу . Возможно, нет газа в магистрали, необходимо обратиться в службу газа.
- Проверьте заземление устройства, фазу, ноль.
- Так же причина может быть в засорении горелки , для этого снимите кожух с котла, открутив два болта. Далее просмотрите состояние горелки, если необходимо, прочистите ее.
f33
Ошибка f33 (ф33). Срабатывает противоморозная защитная система в вентиляторе. Контакт в реле не замыкается.
Возможна по нескольким причинам:
f55
Ошибка f55. Неисправность датчика угарного газа.
Необходимо проверить следующее:
- Состояние контакторров и реле . Если обнаружили залипание, тогда при помощи мелкозернистой наждачной бумаги зачистите их и обезжирьте.
- Возможно, неисправна плата управления и она нуждается в замене.
f62
Ошибка f62. Неисправен газовый клапан.
Что нужно сделать.
Газовые котлы Protherm являются качественными, но относительно недорогими теплотехническими установками для массового потребителя.
В данном случае ценовая политика никак не отражает возможности или функционал оборудования, поскольку практически все детали использованы от флагмана европейской теплотехники - фирмы Vaillant, дочерним предприятием которой является компания Protherm.
Словацкие котлы предназначены для реализации в России, поэтому они сразу адаптируются к специфическим технологическим условиям - работе в сложных климатических условиях (с повышенными нагрузками), с перепадами давления воды или газа, электропитания.
Для того, чтобы своевременно оповещать пользователя о возникших отклонениях, разработана система самодиагностики.
Рассмотрим этот вопрос внимательнее.
Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.
Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28 .
Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.
Полный перечень ошибок, достаточно длинный, изложен в инструкции, которую рекомендуется держать под рукой для оперативного определения проблемного узла.
Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.
Это определяет степень контроля за ее работой со стороны автоматики котла . Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.
Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.
Как запустить самодиагностику
Система самодиагностики работает в постоянном режиме. Запуск происходит одновременно с запуском котла, а остановить работу системы можно только вместе с остановкой агрегата. Поэтому никаких специальных действий для включения самодиагностики не требуется .
Необходимости в специальном обращении к системе не имеется, при возникновении неполадок она сама тут же заявит об этом, а если никаких оповещений не приходит - значит, котел работает в штатном режиме, проблемных точек не обнаружено.
Все основные коды и их расшифровка
Рассмотрим основные коды ошибок котлов Protherm :
Полный перечень кодов имеется в руководстве пользователя. На практике возникает лишь несколько ошибок (или вовсе не возникает), но вариантов проблем может быть очень много.
Устранение дефектов в работе
Обычно появление ошибки еще не означает поломку котла. Возможно ложное срабатывание датчика в ответ на скачок напряжения или по иным причинам.
Поэтому первой реакцией на появление ошибки бывает ее сброс и перезапуск котла. Если ошибка появляется вновь и вновь, необходимо принимать более действенные меры.
Рассмотрим способы устранения наиболее распространенных ошибок :
- F03 . Перегрев котла. Температура ОВ поднялась до предельных 95°. После снижения температуры запуск котла произойдет самостоятельно. Если ошибка повторяется, надо перезагрузить тепловой предохранитель.
- F04 . Выход из строя датчика ГВС. Проверить контакты, почистить их от окислов. В крайнем случае заменить датчик.
- F10-11 . Отказ датчиков температуры ОВ подачи или обратки вызывает отключение котла из-за невозможности контролировать степень нагрева системы. Проверить состояние датчиков, почистить контакты, в случае повторения проблемы - заменить неисправный элемент.
- F20 . Перегрев котла может случиться по разным причинам. Чаще всего виной становится слабая циркуляция из-за поломки крыльчатки насоса. Также нередко затрудняется нагрев воды из-за наслоений на стенках трубопроводов. Датчики не подтверждают достижение заданной температуры, а снаружи теплообменник уже слишком горячий. Решением вопроса станет промывка теплообменника.
- F28 . Проверить наличие газа в магистрали. Зачистить электрод ионизации с помощью мелкой наждачной бумаги. Проверить состояние заземляющего контура котла. Если все эти меры не дают положительного результата, искать причину в электронной плате котла. Чаще всего приходится ее менять.
- F62 . Неисправность газового клапана. Требуется обслуживание, очистка и смазка устройства. Возможны также проблемы с электронной платой управления.
- F75 . Проблемы с датчиком давления. Проверить общее давление в системе. Обследовать состояние насоса. Спустить воздух в радиаторах при помощи крана Маевского.
Полный перечень проблем и способов их устранения приводить нецелесообразно, поскольку в самом наименовании ошибки чаще всего кроется подсказка, как ее исправить. Преобладающим видом решения проблемы является замена ненадежного элемента.
Как включить
Запуск котла осуществляется нажатием круглой кнопки «главный выключатель» справа от дисплея.
Начинается подача электропитания ко всем системам котла. бычно котел при этом находится в режиме ожидания, т.е. подготовка теплоносителя и ГВС не производится. На дисплее отображается текущее состояние аппарата, поэтому пользователь сразу может определить, что в данный момент делает автоматика котла.
Для запуска процесса надо установить температуру ОВ или ГВС, после чего произойдет запуск горелки и начнется нагрев теплоносителя .
Эти действия будут сопровождаться характерными звуками работы насоса,движения воды,запуска горелки.
Остановка котла производится простым нажатием главного выключателя.
Не запускается
Причин, по которым не зажигается котел, может быть несколько. Самая простая из них - неправильно присоединен кабель питания.
Котлы Protherm фазозависимы, т. е. фаза обязательно должна быть подключена к определенному электроду .
Те же требования к электродам «ноль» и «земля». Проблема решается просто - надо перевернуть вилку в розетке, или поменять местами электроды, если конструкция вилки не позволяет менять ее положение.
Другими причинами невозможности запуска котла могут быть :
- Отсутствие напряжения в сети.
- Отсутствие или крайне низкое давление газа.
- Отказ или поломка автоматики (платы управления),
- Короткое замыкание одного из датчиков, способных блокировать аппарат.
Все эти причины способны блокировать запуск и удерживать проблему, пока она не будет устранена. Поиск надо производить поэтапно, от наиболее простых причин к более сложным.
Почему растет давление в приборе
Подъем давления - крайне опасная ситуация, чреватая механическими поломками и даже взрывом.
Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.
Одна из причин - выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4% .
Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса - из него постоянно будет сочиться ОВ.
Основная поломка расширительного бака - разрыв мембраны . При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.
Возможна еще одна причина - не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.
Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.
Почему падает давление
Падение давления свидетельствует о наличии утечки. Она может быть не только в котле, но и в любом месте системы - радиаторах, трубопроводах, кранах и т.д. Нередко причиной оказывается вышедший из строя клапан сброса, постепенно выпускающий воду из системы в канализацию.
Способом решения проблемы является поиск, обнаружение проблемного элемента, провоцирующего утечку, и его ремонт или замена.
Как подключить к электричеству
Электроника газовых котлов требовательна к правильному присоединению фазы, ноля и заземляющего электрода.
Если при подключении перепутаны контакты, котел не запустится. Поэтому важно использовать специальную вилку с розеткой, не дающие возможности подключить аппарат другим способом. При проведении кабеля надо проконтролировать правильность распределения электродов в розетке.
Для проверки используют отвертку-пробник или другие специальные приборы.
Подключение комнатного термостата
Комнатный термостат позволяет более точно настраивать микроклимат в помещении . Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.
Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.
Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.
Для подключения котел отключают, открывают крышку и удаляют перемычку . Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.
Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.
Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.
Полезное видео
В данном разделе вы сможете подробнее узнать о котлах и терморегуляторах для них, а также как устранить те или иные проблемы:
Заключение
Ошибки и неисправности газовых котлов необходимо обнаруживать и устранять на самых ранних стадиях.
Газовое оборудование представляет собой серьезную опасность, поэтому медлить с исправлением состояния аппаратуры нельзя - это чревато весьма серьезными последствиями.
Кроме того, отопительные агрегаты выполняют ответственную функцию и не должны работать в неисправном виде - можно остаться в мороз вовсе без обогрева.
Поэтому задача постоянного самоконтроля всех узлов и деталей газового котла стоит максимально остро и рассматривается как первоочередная.
Своевременное выявление отклонений от нормы дает возможность исправить положение на ранних стадиях, когда можно обойтись меньшими потерями и расходами.
Такой подход позволяет сберечь аппарат и сохранить работоспособность всей отопительной системы.
Вконтакте
