Водосточная система является важным элементом крыши частного дома. Без нее потоки дождевой воды будут наносить вред фасаду и даже могут привести к замыканию электропроводки. Организовать наружный водоотвод несложно –достаточно установить горизонтальные желоба и вертикальные трубы-сливы. Однако важно знать, как правильно поставить водостоки на дом, чтобы система эффективно справлялась с поставленными задачами и не требовала аврального ремонта после каждого погодного катаклизма.

Прежде всего необходимо заказать либо самому подготовить проект, в котором должны быть обозначены все элементы системы водослива и точки их крепления. Установить водостоки на крыше несложно, если грамотно сделаны расчеты и подобраны комплектующие.

Установка водостоков на крышу – гарантия сохранности фундамента и фасада

Конструктивно наружная водосточная система состоит из:

• желобов по периметру крыши строения;
• воронок, заглушек, муфт и колен;
• сливов (вертикальных труб);
• крепежных элементов.

Принцип работы водослива прост – желоба собирают стекающую со ската крыши воду, которая через воронки попадает в водосливную трубу. Внизу поток выводится на отмостку или в ливневку, которые отводят влагу подальше от фундамента.

Крепежи водослива должны выдерживать не только вес конструктивных элементов системы, но и стекающую по ним воду. Устанавливать кронштейны для водостоков нужно с определенным шагом, который позволит им вынести все нагрузки и исправно прослужить несколько десятилетий.

Общее устройство водосточной системы

Чтобы закрепить водосливы и желоба, понадобятся:

1. Кронштейны.
2. Подвесы-крючки.
3. Хомуты.

Водостоки должны слегка “плавать” в крепежах. При колебаниях температуры воздуха в течение дня у них немного меняется геометрия. Только свободное крепление в хомуте и на подвесах обеспечит целостность всей системы. Жесткая фиксация приемлема исключительно при внутренних работах.

Важно! Чтобы вода по желобам быстро стекала и не задерживалась, их необходимо устанавливать под небольшим уклоном к водосточной трубе.

С расчётами помогут простые правила:

1. На каждые 100 м2 крыши необходим хотя бы один сливной стояк с воронкой, но между ними должно быть не более десяти метров, поэтому чаще всего стояки обустраивают по углам дома и в местах соединения скатов.
2. Вода в водосливной системе движется самотеком. Чтобы правильно установить желоба водостока необходимо соблюсти уклон в два–три градуса (на каждый погонный метр по горизонтали сток нужно снижать по вертикали на 2–3 см).
3. Между креплениями горизонтальных участков водосливов должно быть около полуметра. Если увеличить это расстояние, желоба могут провиснуть под массой снега и дождя. Навешивать крепежи ближе стоит только в местах соединений и поворотов, где требуется дополнительное усиление.
4. Кронштейны для вертикальной сливной трубы водостока разрешено устанавливать через метр. Здесь главное — не дать стояку отойти от стены.

Кронштейны крепятся к крыше на определенном расстоянии и с уклоном для желоба

Эти правила позволяют не только определиться с количеством деталей, но и подсчитать число кронштейнов и хомутов. При этом нужно учитывать не только метраж желобов и труб, но и количество точек их соединения между собой. Крепления лучше устанавливать недалеко от стыковтруб и желобов, чтобы сделать конструкцию максимально прочной.

Какие водостоки и крепежи лучше использовать

Крепления изготавливают из металла и ПВХ. И те, и другие позволяют самостоятельно установить на дом пластиковые, оцинкованныеимедные водостоки, но металл надежней.

Кронштейны следует крепить на стропила под кровлю

Дольше всего прослужат водосливы из стали с полимерным покрытием. Они не боятся коррозии и спокойно выдерживают перепады температур. Обычная оцинковка более привычна, но менее надежна. Проще всего устанавливать детали водосливной конструкции из пластика.

Металлические водостоки прочны, устойчивы к морозам и огню, но подвержены коррозийным процессам. Водосливы из ПВХ не проржавеют и зачастую служат дольше аналогов,однако выглядят они достаточно дешево. Окончательный выбор зависит от архитектуры дома и эстетических предпочтений хозяина.

Все элементы водосточной системы продаются в магазинах. Достаточно их приобрести и собрать, как конструктор. Для этого понадобится рулетка, шуруповерт, клещи, ножовка и маркировочный шнур.

Как правильно установить желоба и кронштейны водостока

Если следовать строительным нормам, то монтировать водосливы на дом следует еще до начала кровельных работ. Установить кронштейны для водостока можно на:

1. Обрешетку.
2. Стропила.
3. Ветровую доску.

Три способа установки кронштейнов на крыше

Подвесы для желобов крепят саморезами сверху на обрешетку или стропила до укладки на них кровли. Если кровельное покрытие уже уложено, придется набивать их сбоку к ветровой доске либо торцам стропильных ног.

Чтобы желоба в итоге были смонтированы с правильным уклоном, сначала устанавливают кронштейны для водостока в крайних точках (первый и последний крепежи). Затем между ними натягивают веревку под нужным углом, а уже по ней подвешивают остальные крепления. Т.е. все промежуточные подвесы крепят по намеченной шнуром линии.

После монтажа горизонтальных участков водосточной системы можно приступать к установке вертикальных сливов вдоль стен. Для этого нужно надежно закрепить в стене хомуты так, чтобы трубы от фасада отстояли на 3–6 см. Это позволит избежать намокания фасадной облицовки.

При этом сами хомуты крепятся при помощи дюбель-саморезов, которые должны входить в стену на 8–10 см. Причем входить они должны именно в материал стены дома, а не в слой мягкого утеплителя.

Разметка мест установки элементов водостока

Процесс монтажа водосточной системы включает в себя семь этапов:

1. Разметка на стенах и крыше мест под кронштейны.
2. Крепление крайних крепежей.
3. Выравнивание подвесов под требуемым наклоном.
4. Укладка и соединение желобов.
5. Подсоединение воронок.
6. Крепление хомутов для вертикальных сливов.
7. Фиксация водосливных труб.

Установка всех элементов конструкции водостока происходит сверху вниз. Здесь важно выдержать уклон и расстояние до стен дома. Еще важнее надежно подвесить кронштейны, чтобы они выдержали воду, снег и ветровые нагрузки.

Видеоурок: монтаж водосточнойсистемы

Самому поставить водостоки на крышу дома несложно, если проектированию и разметке уделено максимум внимания. Подготовку проекта лучше доверить профессионалу. Без опыта и знаний можно совершить грубые ошибки, в результате которых фундамент может оказаться подтопленным, а фасад испорченным.

Отвод сточной воды с крыши является обязательной задачей для обеспечения долговечности кровли. Для этого выполняется монтаж водосточной системы на крыше. Работу можно выполнить самостоятельно либо привлечь для этой цели специалистов.

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

Фото – водосток для дома

Преимущества использования водостока :

1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

Фото – сток воды с напором

Конструкция и материалы

В зависимости от выбранного типа водостока, система может состоять из различных дополнительных элементов. Основные детали:

1. Желоба;
2. Воронки;
3. Отводы и заглушки;
4. Крепежные элементы;
5. Муфты.

Фото – конструкция водосточной системы

У каждого из этих деталей есть свое предназначение. Направляющие трубы необходимы для обеспечения отвода воды в определенное место на участке и забора лишней жидкости с кровли. Для желобов используется оцинкованный металл и ПВХ. Воронки дополняют магистральные трубы, они необходимы для создания определенного угла на кровле, при помощи которого максимальное количество жидкости попадет в желоб.

Согласно СНиП для сложной крыши нужно обязательно использовать различные отводы и тройники. Они помогут создать наиболее эффективную методику забора воды с поверхности кровли. Установка всей системы производится при помощи кронштейнов, саморезов и прочих креплений.

Видео: как устанавливать водостоки самостоятельно

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли. Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие).

Пошаговая инструкция , как сделать монтаж ливневой водосточной системы своими руками:

1. Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
2. Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
3. Рекомендации специалистов по монтажу кронштейнов:
   • Обязательно нужно соблюдать среднее выбранное расстояние. В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
   • В среднем шаг крюков составляет не более половины метра;
   • Общий уклон нужно делать постепенно, без резких переходов.
4. Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения. Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;



   Фото – водоприемная воронка

5. В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;



Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

6. Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;



   Фото – заглушки

7. Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;



   Фото – хомуты

8. После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;



   Фото – колено

9. Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
10. Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
11. Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Обзор цен

Сейчас на рынке есть огромное количество разнообразных водостоков. Большой популярностью пользуются система Bryza (Бриза), Braas, Docke, Icopal Wijo ТБС (с дополнительным утеплением) и прочие. Их достоинством является долговечность, а также то, что они могут устанавливаться на битумную черепицу, шифер, металлопрофиль и даже обеспечить сток на балконе.

Фото – водосток Ruukki 125

Рассмотрим, какова цена на монтаж водосточной системы в разных городах (стоимость указана за трубы Ruukki 125 мм):

Расценки могут меняться в зависимости от потребного диаметра желобов. Общая смета также может быть уменьшена за счет применение не профессиональных кронштейном и муфт.

Монтаж системы водоотведения актуален даже для небольших бань.

Обоснования этому весьма логичные и простые:

• если отсутствуют водоотводящие желоба, то во время осадков влага свободно стекает с крыши непосредственно на стены бани. Вместе с дождевой водой стекает и скопившаяся пыль, грязь, мелкий мусор. Как итог: грязные стены, окна и входная дверь. В таких условиях быстро ухудшается внешний вид и снижается срок службы древесины, штукатурки, кирпича и любых других материалов;



• стекающая с крыши влага собирается непосредственно около фундамента или отмостки, если таковая имеется. И чем чаще идет дождь, тем больше грунт пропитывается водой. В результате может произойти оседание отмостки и даже фундамента. Вдобавок, если фундамент недостаточно качественно гидроизолирован, влага будет просачиваться в подпол, оказывая негативное воздействие на перекрытия первого этажа и микроклимат в помещениях.



На заметку! СНиП 31-06 от 2009 года регламентирует вопросы водоотведения с крыши. Так, согласно нормативным актам, в частном строительстве допустимо отсутствие водосточных систем на крышах одно- и двухэтажных построек, но при условии, что над входной группой и балконом есть козырьки, а карнизный свес шире шестидесяти сантиметров.

Любая баня с установленной системой водоотвода выглядит более эстетично и солидно, внешний вид завершенный и основательный. Да и польза от установки водостоков ощутима.

Желательно заниматься монтажом крюков и водосточных желобов еще на этапе строительства крыши бани, но даже после завершения возведения и внешней отделки еще не поздно начать монтаж водоотвода.

И первый этап предстоящей работы – выбор водостока и расчет количества элементов.

В продаже можно найти водосточную систему на любой вкус и кошелек. С точки зрения экономичности, на первом месте стоят пластиковые (поливинилхлоридные или виниловые) водостоки, а замыкают список элитные медные и цинк-титановые изделия. Стальные, алюминиевые системы относятся к средней ценовой категории. Но ориентироваться только на ценник не всегда правильно, стоит обратить внимание на срок службы изделий и легкость монтажа. А вот бесшумность водостоков может играть роль только в одном случае – если в бане есть жилые помещения или здание пристроено к основному дому, но обычно шум дождя по желобам и трубам редко беспокоит посещающих парную.

Таблица 1. Разновидности внешних водосточных систем по материалу изготовления

Таблица 2. Зависимость диаметра трубы от площади крыши

Таблица 3. Зависимость ширины лотков от кол-ва стояков и площади крыши

Расчет количества элементов

Чтобы рассчитать количество элементов, необходимо схематично нарисовать эскиз бани, выполнить замеры постройки, а затем проставить их на рисунке. Это максимально упростит процесс расчетов. Затем на этой же схеме можно нарисовать проект водосточной системы с указанием элементов.

Талица 4. Элементы водостоков

Пример расчета водосточной системы

Исходные данные: четырехскатная крыша. Длина карниза по длинной стороне бани 12 м, по короткой – 8 м. Карнизный свес 0,9 м. Высота от карниза до земли 8 м. Площадь крыши 120 кв. м.

Площадь крыши более 100 кв.м, поэтому выбираем желоба и трубы сечением 130 мм. Фасад утепленный, толщина утеплителя 50 см. Выбираем шурупы длиной 160 мм. Отвод – колено 67 градусов.

Длина карниза:

8 + 8 + 12 + 12 = 40 метров.

Количество желобов:

40 м: 3 м = 13,3 шт.

Округляем 13,3 до большего целого числа 14.

Количество водосточных труб:

8 м (длина от карниза до земли) х 4 (кол-во стояков) = 32 м.

32 м: 3 м (длина одной трубы) = 10,66 (округляем до 11 штук).

Еще две трубы понадобятся, чтобы подвести водосток к стене.

Итого: 13 труб.

Количество кронштейнов и удлинителей. От края воронки кронштейн крепят на расстоянии 10 см, шаг между крюками принимаем 55 см. Всего понадобится 80 кронштейнов.

Если крюки будут крепиться на лобовую доску, понадобится 80 х 3 = 240 саморезов.

Если лобовой доски нет, понадобятся удлинители кронштейнов (прямые или скрученные).

Прямые крепят на плоскую часть стропильной системы.

Скрученные удлинители крепят на боковую часть стропил.

С помощью таких же удлинителей, если нет лобовой доски, крепят муфты и воронки. В таком случае количество удлинителей равно кол-ву кронштейнов + кол-во муфт + кол-во воронок. Итого понадобится 94 удлинителя.

Количество отводов двухмуфтовых: 8 штук. На каждую воронку приходится 2 отвода.

4 воронки х 2 отвода = 8 отводов.

Схема соединения воронки с водосточной трубой двухмуфтовыми отводами и отрезком трубы

Количество кронштейнов : 28 штук. Их устанавливают под каждый соединительный элемент. Шаг между кронштейнами принимаем равным 1,5 м.

Итог:

• необходимое количество воронок – 4 штуки;



• столько же наружных углов желоба;



• количество желобов (L = 3 м) – 14 штук;
• 10 муфт-соединителей;



• 80 крюков;



• количество трехметровых водосточных труб – 14 штук;
• к ним 8 соединителей и 24 кронштейна для труб;





• винт-шурупов длиной 160 мм понадобится 24 штуки;



• количество отводов (67 градусов): двухмуфтовых – 8 штук, одномуфтовых – 4 штуки.





  Отвод одномуфтовый, схема крепления



  Отвод одномуфтовый 67 градусов

Важно! Не перевозите трехметровые элементы водостока на крыше личного автомобиля, не складируйте пластиковые детали под палящим солнцем, не ставьте тяжелые предметы на лежащие желоба и трубы.

Видео – Как выбрать крюки

Порядок монтажа пластиковой водосточной системы

Инструментарий:

• ножовка по металлу с мелкими зубьями;
• приспособление для гибки металлических крюков;
• уровень строительный и рулетка;
• шуруповерт, дюбеля и самонарезающие винты по дереву;
• напильник;
• шнур строительный (веревка);
• переставные клещи;
• маркер или карандаш.

Основные принципы монтажа

1. Наклон водоприемных лотков составляет 3,5 мм на каждый погонный метр длины.
2. Стекающая с капельника вода должна попадать в центральную часть лотков.
3. Край кронштейна и желоба не должны пересекать линию ската кровли.
4. Если условно продолжить скат кровли прямой линией, то кронштейн должен быть на 1 см ниже этой линии.

При условии соблюдения обозначенных правил, стекающая с крыши влага не будет переливаться за края лотков, а в весенний период не будет риска деформации и поломки желобов при лавинном сходе снега.

Порядок монтажа

Этап 1. Определяем местоположение водоприемной воронки. Она может располагаться у края карниза или ближе к его середине. Но всегда, независимо от места установки, воронка располагается в низшей точке желобов на протяжении всего карниза, то есть лотки всегда должны быть наклонены в сторону ливнеприемника.

Маркером или карандашом отмечаем линию, где будет закреплена воронка.

Этап 2. Для крепления желобов к лобовой доске применяются пластиковые кронштейны.

Отмечаем место крепления кронштейна. Крайний крюк всегда крепится в пятнадцати сантиметрах от угла или края крыши.

Фиксируем первый кронштейн, не забывая о главном принципе монтажа: крюк должен располагаться на 1 см ниже продолжения ската кровли.

Важно начинать монтаж именно с крайних крюков с целью задания верного уклона всего водостока.

Этап 3. Используя рулетку, выполняем замер расстояния между установленным крюком и местом, где будет установлен ливнеприемник.

Учитывая уклон 3,5 мм на 1 погонный метр, высчитываем, где будет располагаться точка крепления. Например, если от крюка до воронки 2 метра, то она будет находиться на 7 мм ниже.

Этап 4. Крепим ливнеприемник саморезами к лобовой доске. Для вкручивания метизов в воронке есть заводские отверстия.

Важно! Если лобовая доска отсутствует, воронку необходимо фиксировать с использованием удлинителей кронштейнов.

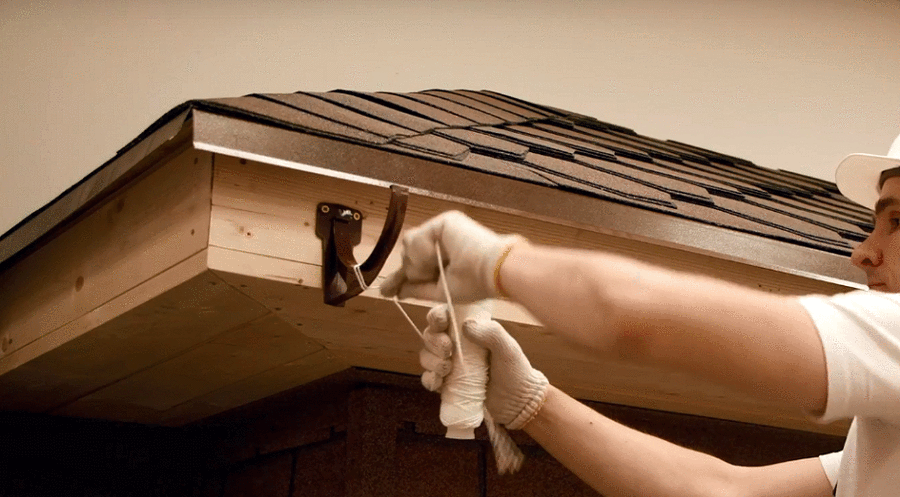

Этап 5. Между ливнеприемником и крайним кронштейном натягиваем шнурку.

По линии натянутой шнурки устанавливаем кронштейны обеих сторон от ливнеприемника. Рекомендуемое расстояние от края воронки до кронштейна 15 см.

Крепим промежуточные крюки с шагом 50-60 см. Если расстояние между кронштейнами сделать больше, то с большой вероятностью желоба деформируются.

Как крепить кронштейны, если отсутствует лобовая доска?

Вариант 1. Если кровля еще не покрыта, а в конструкции не предусмотрена лобовая доска, для монтажа желобов используются либо металлические крюки, либо прямые удлинители кронштейнов, которые крепятся поверх стропил.

на заметку! Чаще всего шаг стропил не совпадает с шагом установки крюков. В таком случае кронштейны допустимо фиксировать поверх ОСП-3 плит, предварительно выпилив выемки.

Вариант 2. Если кровля уже покрыта, то для фиксации крюков применяются изогнутые боковые удлинители.

Главное преимущество удлинителей – наличие отверстий и рисок, благодаря которым легко выставлять положение кронштейнов и регулировать угол наклона желобов.

Этап 6. Начинаем монтаж желобов.

Первый шаг работ – разметка. Отмеряем рулеткой необходимую длину желоба, ставим метку, затем ножовкой отпиливаем лишнее. Обрабатываем край напильником, чтобы убрать заусенцы.

Желоба укладываем поверх кронштейнов.

Сначала вставляем край кронштейна в воронку. Внутри воронки есть специальные насечки, это специально нанесенная разметка, учитывающая линейные расширения материала желобов при нагревании.

Желоб вставляем изнутри наружу так, чтобы он защелкнулся внутри воронки. Немного надавливаем на желоб при установке.

Аналогично защелкиваем желоб в кронштейнах.

Этап 7. Устанавливаем соединители желобов.

Месторасположение элементов – строго между двумя кронштейнами, которые крепят на расстоянии 10-15 см от соединителей.

Разметка для фиксации кронштейнов

Соединитель фиксируем к лобовой доске аналогично воронкам, саморезами через заводские отверстия.

Внутрь соединителя укладываем края желобов, ориентируясь на нанесенные внутри насечки.

На заметку! Соединители оснащены резиновыми уплотнителями для лучшей герметизации соединения.

Этап 8. Устанавливаем угловые элементы. Как на внешних, так и на внутренних углах бани, элементы фиксируются одинаково просто. Их даже не нужно прикручивать к лобовой доске, достаточно только защелкнуть в них края желобов.

Этап 9. Устанавливаем заглушки на желоба.

Обратите внимание! В зависимости от конфигурации желоба, заглушки могут быть правыми, левыми или универсальными.

При необходимости заглушку устанавливаем и на воронку (в случае, когда она расположена близко к углу кровли), используя небольшой отрезок желоба для соединения элементов.

Этап 10. На завершающей стадии переходим к монтажу водосточных труб. Монтаж производим от воронки сверху вниз.

Порядок соединения элементов зависит от конфигурации кровли, величины карнизного свеса.

Этап 11. Фиксируем водосточные трубы универсальными хомутами.

Важно! Между соседними хомутами должно быть не более полутора метров.

Этап 12. Соединяем трубы муфтами, а затем закрепляем конструкцию хомутом. На каждой муфте есть специальное посадочное место под хомут.

Этап 13. Остается только установить колено для слива воды. Фиксировать это колено, как и прочие элементы, необходимо отдельным хомутом.

Проверьте работу всего водостока, вылив на крышу (но не непосредственно в желоб!) ведро воды. Убедитесь, что вода стекла с кровли в центральную часть желобов, попала в воронку и по трубам устремилась на землю или в ливневую канализацию.

На этом монтаж завершен. Чтобы водосточная система прослужила как можно дольше, не забывайте ухаживать за ней: проводите ревизию состояния элементов дважды в год, очищайте лотки от крупного и мелкого мусора.

Видео – Как монтировать водосток из ПВХ

Водосточная система любого здания на даче является неотъемлемой составляющей защиты конструкций от лишней влаги. Она выполняет функцию сбора и отвода талых и дождевых вод со скатной кровли. В случае если монтаж будет выполнен некачественно либо система вовсе отсутствует, атмосферные осадки наберутся довольно быстро, что неизбежно приведет к таким необратимым последствиям, как разрушение здания.

Достаточно часто обильные осадки способны стать причиной размывания фундамента. Это именно те причины, в связи с которыми понадобится своими руками. Следуя четкой инструкции и выполняя все необходимые правила, вы обеспечите выполнение системой ее основных функций.

Общие правила установки водосточной системы

Перед тем как приступить к монтажу своими руками, понадобится произвести некоторые расчеты пропускной способности системы водоотвода, которые имеют некоторые правила. Понадобится обязательно рассчитать пропускную способность, помимо того, определить количество элементов водосточной системы, которое будет необходимо. Для этого нужно будет измерить линейные размеры кровли, глубину карнизного выноса, расстояние от свеса карниза до земли, а также угол наклона кровли.

Данные, которые будут получены, могут позволить вычислить площадь водосбора, которая определяется производителями как площадь проекции ската на горизонтальную поверхность либо площадь ската крыши. От площади будут зависеть размеры желобов, диаметр труб и количество воронок.

Список элементов, которые понадобятся для того, чтобы была выполнена на даче своими руками:

• дрель;
• саморезы;
• кронштейны;
• воронки водоприема;
• ножовка по металлу;
• клей;
• специальные фиксаторы для закрепления металлической воронки;
• защитная сетка;
• специальные фиксаторы;
• заглушки с резиновым уплотнителем;
• соединители с уплотнителями;
• колена стока;
• хомуты;
• слив;
• рулетка;
• строительный уровень.

Установка крепежных элементов для желобов водосточной системы

Сегодня существует несколько типов крепежа. В зависимости от выбора хозяина дома, их необходимо монтировать либо на стене, либо на стропильной системе кровли. Во время установки своими руками очень важно задать небольшой наклон. Может быть достаточно 5 сантиметров на каждые 10 метров желоба в сторону расположения трубы водостока. Это позволит осадкам максимально быстро и беспрепятственно уходить в трубу, не допуская при этом возможности перелива воды через край желоба.

Если длина имеющегося дома составляет более 20 м, рекомендуется сделать 2 уклона для водного отвода. В подобном случае отсчет нужно будет вести от середины здания к краям.

Металлические кронштейны равномерно распределяются по всей длине стены на расстоянии половины метра друг от друга. Используя дрель, необходимо заранее подготовленными саморезами закрепить кронштейны на стропильной системе к каждой кобылке. В случае если шаг стропил приблизительно 1 м, рекомендуется позаботиться об установке дополнительных кронштейнов к обрешетке, соблюдая при этом необходимое расстояние.

Монтаж водоприемных воронок, водосточного желоба и заглушек

Водоприемные воронки устанавливаются в местах, в которых расположены водосточные трубы. В случае если предполагается, что водоприемные воронки будут выполнять функции соединителей желоба, необходимо начинать с их установки. Прежде чем монтировать желоб своими руками, понадобится при помощи ножовки вырезать в месте его подсоединения к водоприемной воронке отверстие, после чего зачистить края. Для того чтобы закрепить пластиковую воронку, следует использовать клей, а металлическую - специальные фиксаторы.

Внешним пазом желоба следует надевать на конец кронштейна. Они укладываются и закрепляются с помощью специальных фиксаторов. Подобные строительные работы достаточно легко выполнить, так как процесс является схожим со сборкой конструктора.

Далее крепятся заглушки. Рекомендуется покупать заглушки с резиновым уплотнителем на нижней дуге, однако, в случае если таковых найти не получится, заглушка укладывается ребристой стороной уплотнителя вверх. Только после этого она стыкуется с желобом. Понадобится позаботиться о том, чтобы желоб полностью вошел в паз заглушки.

Чтобы обеспечить соединение желобов, используются специальные соединители с уплотнителями. Соединитель следует располагать по центру между двух желобов, после чего закреплять замком. Стоит обратить внимание, что желоба обязательно должны находиться на незначительном расстоянии друг от друга.

Монтаж колена, водосточной трубы, хомутов и слива

Колена стока следует одевать непосредственно снизу на воронку. Это необходимо для того, чтобы обеспечить расположение водостока максимально близко к стене, помимо того, для возможности закрепления его хомутами. Для того чтобы присоединить трубу водостока своими руками, понадобится к колену воронки присоединить дополнительное колено, которое направлено вниз.

Далее происходит установка водосточной трубы. Трубу необходимо поместить в колено и закрепить хомутами. В случае если длины одной трубы будет недостаточно, понадобится просто вдеть дополнительную трубу в первую.

После этого идет монтаж хомутов своими руками. Для деревянных и кирпичных несущих конструкций следует использовать разные хомуты. Чаще всего хомуты состоят из двух дуг, которые надеваются с двух сторон на трубу и фиксируются с помощью использования закручивающихся болтов.

Последним этапом будет . Слив будет представлять собой поворот трубы, который схож с коленом. С его помощью вода отводится от фундамента и стенок строения. Оптимальным расстоянием от отмостки до края слива является 30-40 см.

Основным требованием, которое предъявляется к водосточной системе на даче, является ее прочность. Осадки могут быть разными и в различных количествах. Система, которая была неверно смонтирована, может попросту не справиться с достаточно большим потоком воды. Монтаж всех элементов требует максимально точного соблюдения всех правил и обеспечения качества всех соединений.

После того как все строительные работы будут завершены, понадобится промыть систему. Связано это с тем, что оставшаяся стружка способна негативно влиять на пластиковые элементы.

Что сделать для того, чтобы водосток служил долго

Есть смысл знать некоторые советы по поводу эксплуатации водостока и ухода за ним.

Чтобы избежать загрязнения водостока используют сетку.

Засорение или заиление некоторых отдельных участков желобов водостока и труб вполне может стать причиной снижения пропускной способности системы водостока. Водосток обязательно необходимо чистить от мусора и промывать с помощью использования поливочного шланга. Выполнять подобные действия необходимо 2 раза в год, весной и осенью.

Чтобы защитить водосток от возможного снега, который может сползать, необходимо установить на крыше снегозадержатели, которые будут соответствовать типу кровли. Защитить от льда может система антиобледенения, которая может быть монтирована на пластиковые или металлические водостоки.

Если дом расположен под деревьями, трубы и желоба водостока могут забиваться хвоей и листьями.

Для того чтобы избежать подобного засорения, понадобится защитить желоба по всей длине с помощью использования специальной сетки или установки сетчатой корзинки в воронке водоприемника.

В случае, если дождевая вода будет отводиться непосредственно в канализацию, в нижней части трубы понадобится установить обрешетку, которая будет задерживать крупные предметы загрязнения.

Наиболее распространенные ошибки при монтаже водосточных систем

1. Монтаж труб раструбом книзу может вызвать протекание места стыка.
2. Превышение рекомендованного расстояния между кронштейнами (более 60 см) может привести к тому, что желоб будет провисать в жаркие погодные условия.
3. В случае если хомуты труб будут сильно зафиксированы, это препятствует вертикальному температурному расширению пластика.
4. Монтаж водосточной трубы во внутреннем углу здания может затруднить уход за ней. Лучшим местом для установки могут быть наружные углы.

Какой бы водосток ни был выбран, следует помнить о том, что он способен защищать исключительно кровлю и фасад дома. Всю воду, которая была собрана с крыши, понадобится отвести от участка с помощью установки и использования ливневой канализации.

Создание эффективной системы отведения воды является одной из основных задач, которые могут стоять перед каждым хозяином собственного участка. Для успешного монтажа необходимо знать правила.

Водосточные системы из поливинилхлорида гораздо легче и практичней устаревших металлических вариантов. С пластмассовыми комплектами значительно проще работать. Несмотря на общие с прежними разновидностями правила установки, они не требуют соизмеримых по тяжести трудовых усилий.

Правда, выполнить удачный монтаж водостока для крыши своими руками невозможно без учета специфических качеств полимерных изделий. Разберемся, что следует знать и соблюдать самостоятельным установщикам водосточных систем ПВХ.

Водостоки из поливинилхлоридных элементов конструктивно немногим отличаются от металлических предшественников и прототипов. В выпускаемые промышленностью наборы входят аналогичные детали, из которых монтируют горизонтальные и вертикальные ветки систем. Сборка и установка производится в равное количество этапов и в сходной последовательности.

Однако при изготовлении и монтаже водосточных «конструкторов» из ПВХ неукоснительно учитывается специфическое свойство изделий с полимерной основой. Это характерная нестабильность размеров, проявляемая при изменении температурного фона. Пластмассовые детали способны увеличиваться в линейном направлении при нагреве и возвращаться в прежние геометрические границы при охлаждении.

Предназначенный для работы на улице водосток, естественно, будет охлаждаться зимней порой и подвергаться нагреву жарким летом. Вслед за температурными колебаниями будет удлиняться, затем укорачиваться. Мешать линейным подвижкам, свойственным полимерам, сложно, да и не нужно. К ним надо просто приспособиться. Т.е. учитывать при проектировании и сборке системы указанные качества.

Для сооружения водосточных контуров из ПВХ выпускают специальные компенсирующие и соединительные детали. Они позволяют основным элементам системы удлиняться и укорачиваться без деформаций и повреждений обещанное производителем количество циклов. В их устройстве учтена возможность некоторого передвижения с последующим возвращением на прежнее место.

Кроме описанной особенности у полимерной продукции есть еще одно важное качество, которое необходимо учитывать при креплении водостока из ПВХ к крыше. Это склонность к деформации и к провисанию на длинномерных участках, не имеющих под собой опор.

Для того чтобы довольно гибкие пластмассовые водосточные желоба не провисали, шаг установки держателей под них не может превышать 60 см. Иначе горизонтальные участки между кронштейнами станут прогибаться под тяжестью осадков и от собственного веса. В прогибах накопится грязь и станет застаиваться вода, которая в случае заморозков может банально разорвать полимерный желоб.

Этапы сборки и установки водосточной системы

Сооружение водостока из ПВХ элементов выполняется в четкой последовательности. В общих чертах алгоритм по устройству водосточного контура включает следующие виды работ:

• Проектирование. Составление простейшей схемы с подбором оптимального размера системы и расчетом числа основных деталей, необходимых для устройства, и крепежных комплектующих.
• Сборка и установка водоприемной части. В ее числе желоба и воронки, принимающие атмосферные осадки, собирающие их с крыши и направляющие в водосточные стояки.
• Сборка и установка водопроводной части. Т.е. водосточных стояков, направляющих организованный поток на конкретный участок отмостки или в ливневую канализацию.

Устройство водостока производится исключительно в порядке «сверху-вниз». Это значит, что сначала выполняется монтаж водоприемников, затем устройство и подсоединение водосточных стояков. Строгое соблюдение сменяющих друг дружку этапов продиктовано технологическими особенностями системы и техническими характеристиками использованного в ее производстве материала.

Неукоснительные правила проектирования

В разработке проекта для устройства водостока необходимо соблюдать технологические предписания, обеспечивающие нормальную работу контура и беспрепятственный отвод атмосферной воды. Для этого следует заблаговременно разобраться со следующими вопросами, это:

• Оптимальная конфигурация водостока . Двускатные крыши по традиции оборудуют двумя отдельными желобами, оснащают устроенным по периметру непрерывным контуром из водосточных желобов. В сооружении последнего потребуются угловые соединительные детали.
• Количество стояков . Каждые 12 м полимерного водосточного желоба должны быть оборудованы одним стояком. Если длина желоба, обычно ориентируемая на длину карниза, больше 12 м, потребуется два стояка с обычными водоприемными воронками и еще компенсирующая воронка.
• Применение компенсирующих воронок . Они используются в нескольких случаях: а) при сооружении желобов длиной более 12 м, б) при технических препятствиях расширению, например, близко расположенных стенках соседних построек, в) при устройстве замкнутой водосточной системы по периметру крыши.
• Выбор держателей желоба . В монтаже применяются длинные или короткие крюкообразные кронштейны. Длинные крепятся к обрешетке до укладки покрытия, короткие фиксируют на лобовой доске в любое время, в том числе после устройства кровли.
• Соблюдение уклона желобов . В зависимости от марки системы, рекомендованный производителем уклон указывается от 2 до 5 мм, распределенных на 1 погонный м водоприемного желоба. Уклон формируется в сторону водосборной воронки путем установки кронштейнов со смещением по высоте.

Крайне важно еще в процессе проектирования определиться с расположением стояков. Они не должны портить экстерьерную композицию. Оптимальный вариант их установки по углам постройки. Однако вполне возможно размещение в созданной эркером нише или посередине стены, если там удобнее сделать приемную точку ливневой канализации.

Если сброс атмосферной воды планируется на отмостку, то нужно просто постараться удалить стояки от проходящих рядом пешеходных дорожек, вентиляционных отдушин фундамента, входов в подвальные помещения.

У проектировщиков водосточной системы для решение задачи с расположением водосточных стояков будет несколько сложнее. Им вертикальные водосточные ветви необходимо обязательно приурочить к несущей стойке каркаса, но допустимо крепление и к рядовой. По аналогии следует поступить мастерам, монтирующим систему для дома с обшивкой сайдингом.

Рассчитывать необходимое количество деталей для сооружения водосточной системы следует в индивидуальном порядке. В частном строительстве сейчас стремятся уйти от типового проектирования, а заодно и от схожих по конструкции крыш. Однако есть расчетный шаблон, который даст представление о выполнении вычислений.

По предельно простой схеме рассчитывается водосток для двускатной крыши со скатами до 12 м длиной. Предположим, что в нашем случае именно так, тогда потребуются:

1. Желоба. Купить их надо метражом согласно длинам карнизов. Линейному температурному расширению желобов ничто не будет мешать, потому положенных на компенсацию расширения 2,5 мм с каждого края можно не учитывать.
2. Соединители желобов. Если учесть, что длина их по 3 м, то для каждой линии в 12 м потребуется по 3 соединительных элемента.
3. Две воронки. По одной на каждый водосточный желоб.
4. Кронштейны. Количество крюков вычисляют элементарным делением длины карниза на равные отрезки, каждый из которых до 60 см. Перед делением от обоих краев карниза отступают по 5 см.
5. Дополнительные кронштейны. Для расположенной возле угла дома воронки потребуется один дополнительный держатель, для воронки в центре стены – два.
6. Четыре заглушки для желобов. По паре на каждую ветку.
7. По два верхних и нижних колена для сооружения отвода стояков.
8. Два отрезка трубы для соединения колен. Их применяют, если ширина карнизного свеса превышает 25 см. Размеры отрезков определяются по факту на месте работ, там же и производится раскрой. Если карниз крыши меньше 25 см, колени просто присоединяют друг к дружке.
9. Трубы для стояка. Определяются по расстоянию от карниза до земли за вычетом длин водосточного отвода, слива и еще 20 – 40 см – это отступ от земной поверхности.
10. Кронштейны для крепления стояков. Два обязательных: один устанавливается возле нижнего колена, второй возле слива из водосточного стояка. Остальные устанавливаются возле каждого соединения водосточных труб, но не реже чем через 1,5 м.

Элементы водосточной системы для дома с мансардой рассчитываются аналогичным методом. Так же действуют, если водосток устраивают для многоярусных скатных конструкций, но вычисления проводят для каждого ската отдельно.

А вот расчет количества деталей и крепежи для полувальмовой и будет ощутимо сложнее. Потому что для их обустройства понадобятся как минимум четыре угловые детали и два компенсирующих соединителя. Принцип использования компенсирующих воронок и соединителей тот же, что и для линейных отдельных участков. Однако деталями для компенсации подвижек оборудуется каждый замкнутый контур, независимо от длины наибольшего карниза.

На этапе проектирования и расчетов нужно определиться с диаметром будущей системы. Детали для сбора водостоков выпускаются в нескольких типоразмерах, чтобы обеспечить отвод атмосферной воды в требующемся объеме без переливов через край. Точный подбор размера заодно исключит приобретение излишне крупной конструкции, которая будет смотреться громоздко и стоить дороже подходящего по габаритам варианта.

Согласно технологическим рекомендациям стоки с 1 м² кровли должны принимать 1,5 см² поперечного сечения водосточной трубы. Это усредненный условный коэффициент для нашей средней полосы. В южных регионах означенный показатель в 1,5 раза крупнее.

Грамотный подбор типоразмера сборной водосточной конструкции начинают с определения площади кровли, обрабатываемой одной воронкой с подсоединенным к ней стояком. Например, с вычисления площади ската из нашего примера.

Площадь ската надо будет разделить на 1,5, что в итоге позволит нам получить расчетное значение сечения трубы водосточного стояка. Согласно этому значению, как правило, округленному слегка в большую сторону, надо подбирать оптимальный размер водостока.

На практике площадь ската над частным домом редко бывает больше 80 м². Потому с расчетами не слишком утруждаются, а принимают в среднем Ø труб для стояка 100 мм с отклонениями в обе стороны для крыш большей и меньшей площадью.

Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.
5. Нумеруем крюки, прошедшие разметку.
6. Проводим гибку держателей желоба. В этом деле лучше использовать специальное гибочное устройство для оптимизации точности. За неимением согнуть можно и с помощью тисков, стараясь не повредить антикоррозионную оболочку.
7. Крепим два крайних кронштейна к обрешетке. Крайние держатели должны отступать от края крыши на 15 см.
8. Натягиваем между ними одну или две контрольные лески. Одна в обязательном порядке должна обозначать дно, вторую применяем факультативно для обозначения верхней точки крюков, например.
9. Устанавливаем рядовые крюки согласно расстоянию между ними и линиям, обозначенным леской.

Самый ответственный этап выполнен, теперь надо подготовить желоба и воронку к установке. Для этого снова проводим примерку, но уже той части желоба, к которой будет через воронку крепиться водосточный стояк. Наденем пластиковую воронку на желоб, чтобы найти точное место для сверления отверстия под нее.

Очертим абрис отверстия маркером, не снимая воронку. Затем согласно отметке выбурим в желобе отверстие, применяя подходящую коронку. Сформировать отверстие под воронку можно ножовкой, сделав два встречных запила. Края запилов или пробуренного отверстия надо зачистить наждачной бумагой.

Воронку установим, как положено, на желоб и зафиксируем с помощью ее защелкивающихся бортов. Перед установкой наносим на внутреннюю часть воронки вокруг патрубка клей полоской около 5 мм. Два аналогичные полоски наносятся вокруг отверстия. Если используем компенсирующую воронку, то устанавливаем согласно нанесенным внутри делениям, связанным с атмосферной температурой в день установки.

Монтаж желоба на кронштейны начинаем с отрезка с воронкой. Для сращивания деталей желоба друг с другом используем соединители, на края которых с внутренней стороны, как и на края соединяемых желобов с наружной тоже наносится клей полосками по 5 мм.

Устанавливаем и соединяем все детали желоба на кронштейны, После прикрепляем заглушки, которые имеем полное право установить и до сборки желобов. На внутренние стороны заглушек перед установкой тоже наносится клеевой состав.

Устройство водосточного стояка

Сооружение вертикальной части системы начинается со сборки перехода от горизонтальной части водостока к вертикальному стояку. Для крыш с узкими карнизами до 25 см его собирают путем соединения верхнего и нижнего коленей. Владельцам конструкций с широкими карнизами придется преодолеть более широкий фронт работ.

Примкнем к их рядам, чтобы изучить следующий этап сооружения водостока:

1. К патрубку воронки присоединим верхнее колено, нанеся на него предварительно полоску клея вдоль линии соединения на расстоянии около 1 см.
2. Проводим очередную примерку. Прикладываем нижнее колено к месту установки на стене. Линейкой вымеряем расстояние между коленями. Отмечаем положение нижнего колена.
3. Определяем реальную длину соединительного отрезка, прибавив к расстоянию между коленями высоту патрубка верхнего колена, на который будет надеваться отрезок, и высоту встречного элемента нижнего колена.
4. Раскраиваем по полученным размерам соединительный отрезок. Зачищаем срез.
5. Собираем переход и отмечаем точку верхнего хомута для водосточной трубы. Ей положено быть сразу под нижним коленом. Отмечаем точку крепления и снова отделяем нижнее колено и соединительную трубу от верхнего колена.
6. Устанавливаем хомут, закрепив его так, как положено по техническим правилам фиксировать на стене из конкретного вида стройматериала.
7. Собираем переход, теперь уже фиксируя клеем его составляющие. Наносим клеевой состав полосами по 5 мм на расстоянии около 1 см от краев.
8. Отмечаем точки установки хомутов для водосточного стояка, не забывая о том, что самый нижний должен располагаться над сливом. Трубы полимерного водостока соединяются муфтами, под каждой из которых должен быть установлен хомут.
9. Присоединяем детали стояка, продвигаясь сверху вниз. Соединяем муфтами, оставляя в раструбах по 1 – 1,5 см на свободное линейное расширение труб.
10. Затягиваем хомуты стояка не слишком плотно, у труб должна оставаться возможность слегка передвигаться вверх/вниз.
11. Крепим к нижней трубе слив с помощью клея. Если есть желание слив можно подпилить сверху ножовкой.

Если планируется отвод дождевой воды в ливневую канализацию, слив к стояку присоединять необязательно. Труба в таких случаях может заканчиваться прямо над водосборным канализационным лотком на расстоянии 5 – 10 см от его поверхности.

Для предотвращения засоров системы сверху желоб полностью рекомендовано перекрывать решеткой или хотя бы устанавливать защитные сетки в виде краба на воронки.

Видео о правилах устройства ПВХ водостоков

Наглядная демонстрация работ по сборке и креплению пластикового водостока поможет быстро и правильно выполнить монтаж:

Соблюдая правила сборки и установки водосточной системы из полимерных деталей, можно успешно оборудовать кровлю отличной системой отведения атмосферной воды.
