Системы отопления частного дома тепловым насосом. Как работает тепловой насос. Тепловой насос – альтернативная система отопления дома

Тепловой насос - механическое приспособление позволяющее обеспечить перенос тепла от ресурса с низкой потенциальной тепловой энергией (с низкой температурой) до отопительной системы (теплоносителю) с повышенной температурой. Попробуем объяснить это более понятным языком.

Уходят в прошлое времена, когда человек отапливал свое жилище путем сжигания древесины в каминах или печах. На смену приходят многофункциональные котлы длительного горения. В регионах где доступен магистральный газ для отопления применяют эффективное газовое оборудование. В местах, не доступных для газовых магистралей, все активнее используется .

Человечество понимает, что сжигать невозобновляемые источники энергии дело не перспективное, ресурсы постепенно истощаются. Ученые не останавливаясь ищут новые способы добычи тепловой энергии и разрабатывают современные механизмы для реализации поставленных задач.

В одном из таких проектов был сконструирован тепловой насос. Действительно, как и большинству генерирующих тепло агрегатов, функционирование теплового насоса не возможно без электрической энергии. Серьезным отличием является то, что электричество не задействовано в нагреве например ТЭНа, как в масляном радиаторе и не замыкает спираль в тепловой пушке. В тепловом насосе нет нагревательных элементов, он не создаёт тепловую энергию, тепловой насос служит лишь переносчиком её из окружающей среды до потребителя (теплоносителя).

Электричество, потребляемое тепловым насосом, затрачивается только на сжатие хладагента и его перекачку обеспечивая циркуляцию. Хладагент выступает в качестве необходимой рабочей среды, именно он перемещает тепло из окружающей среды в отопительную систему и систему горячего водоснабжения. Как подобрать тепловой насос, принцип его работы, а также узнать о плюсах и минусах подобного оборудования нам поможет этот обзор.

Тепловой насос для отопления

Традиционное отопление частного дома по прежнему остается предпочтительным, если в избытке недорогие ресурсы. Вопрос, что делать, когда доступность дешевых источников ограниченна? Альтернативным решением выступает тепловой насос - опыт эксплуатации более 40 лет в странах Евросоюза, говорит нам о том, что это может быть весьма эффективно.

В Российской Федерации тепловой насос не получил должного распространения. Причиной тому два фактора. Во первых, в избытке нефть, газ, древесина. Во вторых, останавливает высокая цена и отсутствие популяризации. Сведения о тепловых насосах, весьма скудные, принцип их работы не понятный, а о преимуществах информации недостаточно.

В Европейском союзе цены на сжигаемое топливо настолько высоки, что геотермальная система отопления показывает выгоду в эксплуатации. К примеру до 95% домохозяйств в Швеции и Норвегии используют тепловые насосы как основной источник отопления . Международное энергетическое агентство, прогнозирует что тепловые насосы к 2020 году начнут обеспечивать 10 % спроса энергии на отопление в странах организации экономического сотрудничества и развития, а к 2050 году этот показатель достигнет 30%.

Тепловой насос для отопления – принцип действия

Из школьного курса физики, вспоминая второй закон термодинамики, доподлинно известно, что тепло от горячего тела передается холодному без каких бы то ни было механизмов. Фокус в том, как передать тепло в обратном направлении? Для этого нам потребуется и и ряд действий обеспечивающих результат.

Именно эти действия нам и поможет совершить тепловой насос. Затраты электроэнергии на работу теплового насоса пропорционально зависят от разницы значений температур между средами, участвующих в этом процессе.

Вам доводилось дотронуться до черной решетки холодильника сзади? Убедиться в том, что задняя стенка очень горячая может любой желающий. Направив на черную решетку лазерный пирометр, видно что ее температура на поверхности составляет порядка 40°С. Таким образом, инженеры хладогенерирующего оборудования утилизируют изнутри морозильной камеры ненужное тепло.

Известно, что в конце сороковых годов прошлого столетия изобретатель Роберт Вебер обратил внимание на бесполезный обогрев воздуха радиатором холодильника. Изобретатель подумал и подсоединил к нему бойлер косвенного нагрева. В результате Роберт снабдил домочадцев горячей водой в необходимом объеме. Именно тогда, энтузиаст и задумался, каким образом “вывернуть” холодильник на изнанку и трансформировать охладительное устройство в отопительный прибор. Надо признать, у него получилось.

Как работает тепловой насос?

Принцип работы теплового насоса основывается на том, что под землей в любое время года, опустившись ниже отметки уровня промерзания мы наткнемся на температуру выше нуля. Получается, непромерзаемый земельный слой находится прямо у нас под ногами. А что, если использовать его в качестве задней стенки морозильной камеры?

Применяя принцип работы холодильного оборудования, для переноса тепла из подземелья в домашнее пространство используется система труб по которым осуществляется циркуляция хладагента. Хладоны Фреона нагреваются подземельным теплом и начинают испаряться. Холодный воздух снаружи его охлаждает, в результате чего фреон конденсируется.

Нагревая тепло чередуя циклы испарения и нагрева тепловой насос заставляет циркулировать хладагент. Компрессор создает давление, заставляя двигаться фреон по трубкам двух теплообменников.

В первом тепловом обменнике фреон испаряется при низком давлении, во время которого происходит поглощение тепла из атмосферы непосредственного окружения. Затем тот же хладагент сжимается компрессором под высоким давлением и перемещается во вторую катушку, где он конденсируется. Затем он выделяет тепло, поглощенное ранее в цикле.

Основную роль в процессе играет повышающий компрессор. Увеличивая давление, фреон конденсируясь выдает больше жара, чем получил от теплой земли. Таким образом, грунтовые плюсовые значения в + 7°С и преобразовывается в комфортные домашние условия + 24°С.

Применяя тепловой насос для отопления, получаем высокую эффективность.

Хочется заметить, что вся конструкция не требует специально выделенной линии электропроводки. Потребляемая мощность сопоставима с расходом энергии бытового электро чайника. Фокус в том, что тепловой насос “добывает” тепловой энергии в четыре раза больше, чем потребляет электричества. На отопление коттеджа в 300 м2, в лютый – 30°С мороз будет затрачено не более 3 кВт.

Впрочем, владельцу геотермального насоса придется заметно раскошелиться в начале. Стоимость оборудования и материалов на подключение составляет не менее 4 500 долларов. Прибавим монтажные работы и бурение, еще столько же, выходит что самая простая система обойдется в 10 тысяч долларов.

Понятно, что будет стоить дешевле на порядок. Но платить ежемесячно из расчета 1 кВт на 10 м2 придется в любом случае. Вот и получается, что на 300 кв. метров дома уйдет 30 кВт - в 10 раз больше чем будет потрачено на тепловой насос.

Расчеты по отоплению газом с помощью газового котла, дают примерно тот же порядок цифр - 2000 рублей в месяц, что сравнимо с эксплуатацией теплового насоса. К сожалению не все проживают в газифицированном районе.

Теплового насос, обладает неоспоримым преимуществом. Такую “морозильную камеру наоборот” в летний период можно “вывернуть” на изнанку и легким движением руки - тепловой насос превращается в кондиционер. На улице в жаркие деньки +30°С, а в подземелье царит прохлада. Используя трубки заполненные теплоносителем, насос перенесет холод подземелья в жилище. Далее в работу включается вентилятор, таким образом мы получаем экономную систему охлаждения.

Практика эксплуатации указывает на сроки окупаемости от 3 до 7 лет. Скандинавские страны давно посчитали прибыль и отапливаются этим методом. Ярким примером может служить гигантский тепловой насос в Стокгольме, геотермальное оборудование. Источником тепловой энергии в зимний период и прохлады в летний, служат воды балтийского моря. В полной мере к тепловому насосу относится лозунг: плати сейчас – экономь потом! Экономия становится все больше, в силу того, что энергоносители дорожают.

Тепловой насос. Правда о его эффективности.

К сожалению не все так радужно с эффективностью на сегодняшний день. Одним из главных вопросов, мучающих потребителя остается: покупать или не покупать тепловой насос. Наш совет, тщательно взвешивайте все за и против, скорее всего вариант покупки обычного по итогам эксплуатации обойдется дешевле, а установка проще.

Если рассматривать тепловой насос как концепт будущего, как новую идею генерации тепла - однозначно инженерная мысль заслуживает уважения. Геотермальное оборудование работает, его можно потрогать руками, с каждым годом оно становится все более эффективно. Однако, если мы посчитаем, сколько денег мы потратим на его работу, прибавим первоначальные затраты на покупку и монтаж, то скорее всего получим сумму показывающую, что мы потратим на него гораздо больше финансов, чем на любой другой вид тепло генерирующего устройства.

Рассматривая тепловой насос как экономическую систему, когда затратив на его работу 100 рублей, вы получаете тепловой энергии на 300 рублей, не забывайте о том, что за право получения сверхприбыли в 200 рублей, вы заплатили большие деньги. К слову сказать, в том же Евросоюзе, продажи тепловых насосов поддерживаются государственными программами.

Так в Финляндии, ежегодно продается более 60 тысяч тепловых насосов и число продаж растет 5% темпами. Но во первых, экономический эффект применения подобного оборудования там выше по причине дорогой электроэнергии. Стоимость электроэнергии в Финляндии 35 евро центов, в сравнении с Россией – 7 евро центов. Во вторых программа субсидирования предполагает возмещение на покупку теплового насоса в размере 3 000 EURO.

До тех пор, пока существуют низкие цены на газ и электричество, внедрение теплового насоса в качестве основного конкурента остается трудно выполнимой задачей. Массовое потребление станет возможным, только в случае кризисной ситуации с добычей углеводородов или кризиса с генерацией электроэнергии.

Как правильно выбрать тепловой насос

Первый этап.

Расчет требуемого тепла для отопления дома. Чтобы подобрать тепловой насос (ТН), который входит в отопительную систему дома, важно рассчитать потребность тепла. Точный расчет позволит избежать ненужного перерасхода средств, т. к. это ведет к лишним расходам.

Второй этап.

Какой источник тепла выбрать для вашего теплового насоса. Данное решение зависит от многих составляющих, основные из них:

• Финансовая составляющая. Сюда входит непосредственно стоимость самого оборудования, а также работы по установке геотермального зонда или укладке подземного теплового контура. Это зависит от месторасположения самого участка, а также от ближайшего окружения (водоемы, здания, коммуникации) и геологии.

• Эксплуатационная составляющая. Основная часть расходов - это функционирование теплового насоса. Эта цифра зависит от режима отопления вашего здания и от выбранного источника тепла.

Третий этап.

Анализ исходных данных для выбора теплового насоса:

1. Бюджет на предполагаемую систему.
2. Отопительная система: радиаторы, воздушное отопление, теплый пол.
3. Площадь участка, которую возможно выделить для укладки теплового коллектора.
4. Возможно ли бурение на участке.
5. Геология участка для определения глубины заложения геотермального зонда в случае принятия такого решения.
6. Требуется ли кондиционирование воздуха в летний период.
7. Имеется ли воздушное отопление или предполагается ли в будущем.
8. Капитальная стоимость покупки и монтажа ТН со всеми работами (приблизительная первоначальная оценка).

Разберём всё по порядку

Бюджет на предполагаемую систему

При создании системы отопления на ТН имеется возможность устройство контура «воздух-вода». Капитальные вложения будут минимальными, т. к. не требуется проведения дорогостоящих земляных работ. Но будут высокие затраты на этапе эксплуатации данной системы отопления ввиду низкой эффективности работы.

Если же вы хотите значительно уменьшить эксплуатационные расходы, то вам подойдет установка геотермального насоса. Правда, потребуется провести земляные работы для укладки теплового контура. Также данная система позволит получать «пассивный» холод.

Отопительная система: радиаторы, воздушное отопление, теплый пол

Для увеличения эффективности системы ТН желательно уменьшить разницу между температурой нагреваемой среды и температурой источника тепла.
Если вы ещё не выбрали систему отопления, то рекомендуется выбрать теплые полы, позволяющие более эффективно использовать систему ТН.

Площадь участка, которую возможно выделить для укладки теплового коллектора

Площадь участка для установки коллектора критична в случае невозможности бурения и установки геотермального зонда. Тогда вам придется осуществить горизонтальную укладку коллектора, а это потребует пространства примерно в 2 раза больше, чем площадь отапливаемого дома. При этом надо учесть, что данную площадь нельзя использовать под застройки, а только в виде лужайки или газона, чтобы не перекрывать потоки солнечных лучей.

Возможно ли бурение на участке

При возможности проведения бурения на участке (хорошая геология, возможность подъезда, отсутствие подземных коммуникаций) лучшим решением будет установка геотермального зонда. Он обеспечивает стабильный и долгосрочный источник тепла.

Геология участка для определения глубины заложения геотермального зонда, в случае принятия такого решения

После проведения расчета общей глубины бурения необходимо изучить план участка и установить, каким образом обеспечить глубину бурения. На практике глубина одной скважины обычно не превышает 150 м.

Поэтому если, например, расчетная глубина бурения 360 м, то исходя из особенностей участка её можно разбить на 4 скважины по 90 м, или 3 по 120 м, или 6 по 60 м. Но надо учесть, что между ближайшими скважинами расстояние должно быть не меньше 6 м.
Стоимость буровых работ прямо пропорционально глубине бурения.

Требуется ли кондиционирование воздуха в летний период

Если в летнее время требуется кондиционер, то очевиден выбора ТН типа «вода-вода» или «грунт-вода», остальные тепловые насосы не готовы эффективно и экономично выполнять функции кондиционирования.

Имеется ли воздушное отопление или предполагается ли в будущем

Возможна интеграция ТН в единую систему воздушного отопления. Данное решение позволит унифицировать инженерные сети.

Капитальная стоимость покупки и монтажа теплового насоса со всеми работами

Приблизительная первоначальная оценка капитальных затрат* на покупку и монтаж зависят от типа теплового насоса:

ТН с подземным коллектором:

Работы - 2500 $
Эксплуатационные расходы - 350 $/год

ТН с зондом:
Оборудование и материалы - 4500 $
Работы - 4500 $
Эксплуатационные расходы - 320 $/год

Воздушный ТН:
Оборудование и материалы - 6500$
Работы - 400 $
Эксплуатационные расходы - 480 $/год

ТН «вода-вода»:
Оборудование и материалы - 4500 $
Работы - 3500 $
Эксплуатационные расходы - 280 $/год

* – ориентировочные, среднерыночные цены. Конечная стоимость зависит от выбранного производителя оборудования, региона производимых работ, стоимости буровых работ и условий площадки и так далее.Примечание сметного отдела

Четвёртый этап. Виды работы

Одиночный. Тепловой насос является единственным источником тепла, обеспечивая 100% потребность в тепле. Работает для рабочих температур не выше 55 °С.
Спаренный. ТН и котел работают совместно, что позволяет с помощью котла получать более высокие рабочие температуры.

Моноэнергетический. ТН и электрокотел образуют энергосистему только с одним внешним источником энергии. Это позволяет плавно регулировать электропотребление, но увеличивает нагрузку на вводной автомат.

Выбор теплового насоса

После сбора всех исходных данных и проработки основных технических решений возможно выбрать подходящий тип ТН. Комплектация и выбор поставщика оборудования будет зависеть от ваших финансовых возможностей. Главное, подойти к выбору системы с полным пониманием того, чего вы хотите. Мы поможем вам выбрать и реализовать комфортную систему отопления. В ней можно учесть все нюансы: от климаторегулирующей функции до распределения тепла по зонам дома.

Заключение

Остановив свой выбор на экологической системе отопления с тепловым насосом, можно быть уверенным в завтрашнем дне. Вы получаете полную независимость от тепло снабжающих организаций, мировых цен на нефть и политической ситуации в стране. Единственно, что вам потребуется, это электроэнергия. Но со временем и получение электроэнергии можно перевести на абсолютную автономность с помощью ветряка.

Все больше и больше интернет пользователей интересуются альтернативами способами отопления: тепловыми насосами .

Для большинства это абсолютно новая и неизвестная технология, поэтому и возникают вопросы типа: «Что такое ?», «Как выглядит тепловой насос?», «Как работает тепловой насос?» и пр.

Здесь мы постараемся просто и доступно дать ответы на все эти и еще много других вопросов, связанных с тепловыми насосами.

Что такое Тепловой Насос?

Тепловой насос - устройство (другими словами «тепловой котел»), которое отбирает рассеянное тепло из окружающей среды (грунт, вода или воздух) и переносит его в отопительный контур вашего дома.

Благодаря солнечным лучам, которые непрерывно поступают в атмосферу и на поверхность земли происходит постоянная отдача тепла. Именно таким образом поверхность земли круглый год получает тепловую энергию.

Воздух частично поглощает тепло от энергии солнечных лучей. Остатки солнечной тепловой энергии почти полностью поглощается землей.

Кроме того, геотермальное тепло из недр земли постоянно обеспечивает температуру грунта +8°С (начиная с глубины 1,5-2 метра и ниже). Даже холодной зимой температура на глубине водоемов остается в диапазоне +4-6°С.

Именно это низкопотенциальное тепло грунта, воды и воздуха переносит тепловой насос из окружающей среды в отопительный контур частного дома, предварительно повысив температурный уровень теплоносителя до необходимых +35-80°С.

ВИДЕО: Как работает тепловой насос Грунт-Вода?

Что делает Тепловой Насос?

Тепловые насосы - тепловые машины, которые предназначены для производства тепла с использованием обратного термодинамического цикла. переносят тепловую энергию от источника с низкой температурой в систему отопления с более высокой температурой. В процессе работы теплового насоса происходят затраты энергии, не превышающие объем произведенной энергии.

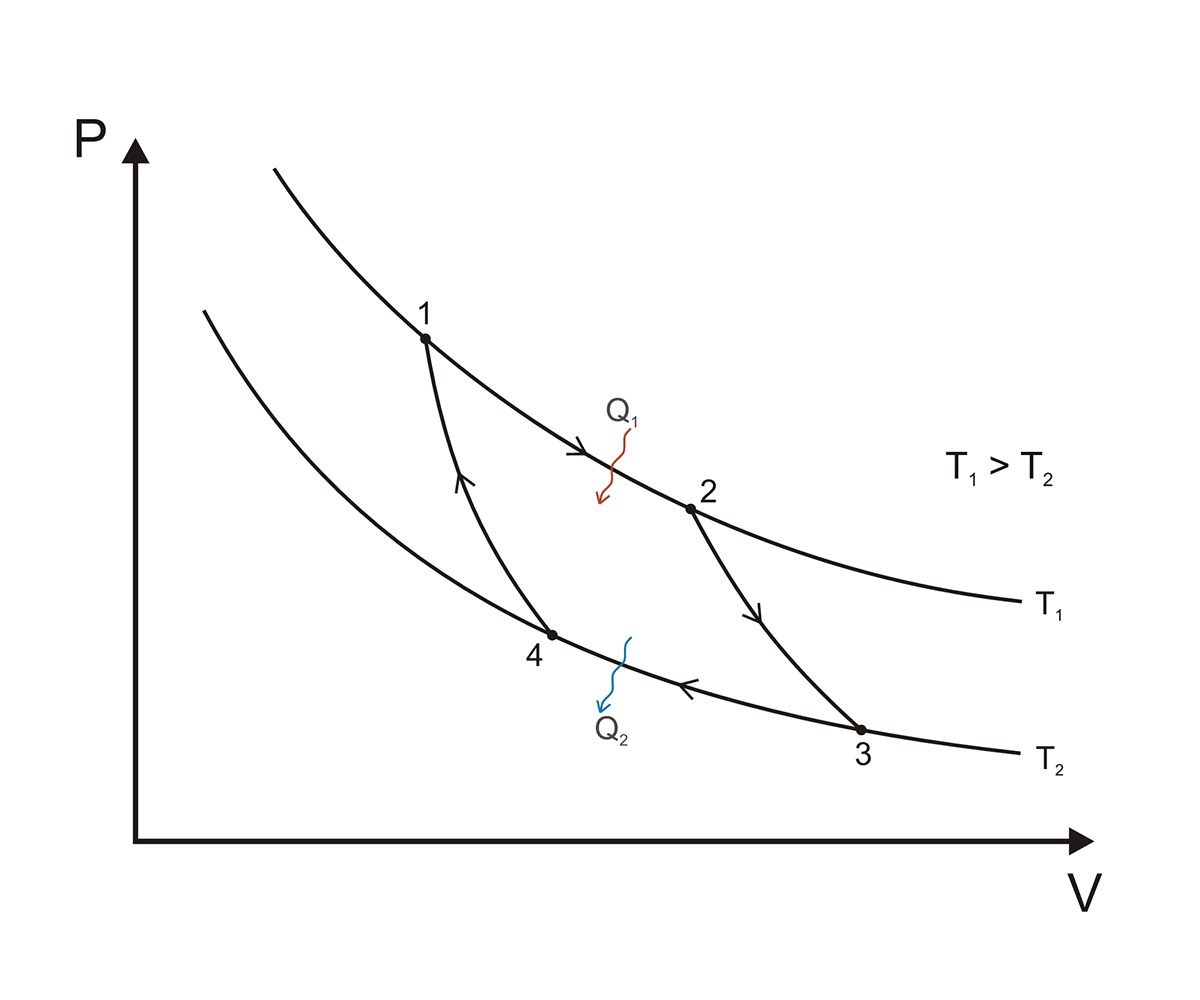

В основе работы теплового насоса лежит обратный термодинамический цикл (обратный цикл Карно), состоящий из двух изотерм и двух адиабат, но в отличии от прямого термодинамического цикла (прямого цикла Карно) процесс протекает в обратном направлении: против часовой стрелки.

В обратном цикле Карно окружающая среда выступает в роли холодного источника тепла. При работе теплового насоса тепло внешней среды благодаря совершению работы передается потребителю, но с уже более высокой температурой.

Передать тепло от холодного тела (грунт, вода, воздух) возможно только при затрате работы (в случае с тепловым насосом - затраты электрической энергии на работу компрессора, циркуляционных насосов и пр.) или другого компенсационного процесса.

Еще тепловой насос можно назвать «холодильником наоборот», так как тепловой насос это та же холодильная машина, только в отличии холодильника тепловой насос забирает тепло снаружи и переносит его в помещение, то есть обогревает помещение (холодильник же охлаждает путем отбора тепла из холодильной камеры и выбрасывает его через конденсатор наружу).

Как работает Тепловой Насос?

Теперь поговори о том как работает тепловой насос. Для того, что понять принцип работы теплового насоса нам нужно разобраться в нескольких вещах.

1. Тепловой насос способен извлекать тепло даже при отрицательной температуре.

Большинство будущих домовладельцев не могут понять принцип работы (в принципе любого воздушного теплового насоса), так как не понимают каким образом может извлекаться тепло из воздуха при отрицательной температуре зимой. Вернемся к основам термодинамики и вспомни определение теплоты.

Теплота - форма движения материи, представляющая собой беспорядочное движение образующих тело частиц (атомов, молекул, электронов и др.).

Даже при температуре 0˚С (ноль градусов по Цельсию), когда замерзает вода, в воздухе все еще есть теплота. Ее значительно меньше чем, например при температуре +36˚С, но тем не менее и при нулевой и при отрицательной температуре происходит движение атомов, а значит и происходит выделение теплоты.

Движение молекул и атомов полностью прекращается при температуре -273˚С (минус двести семьдесят три градуса по Цельсию), что соответствует абсолютному нулю температуры (ноль градусов по шкале Кельвина). То есть и зимой при минусовой температуре в воздухе есть низкопотенциальное тепло, которое можно извлекать и переносить в дом.

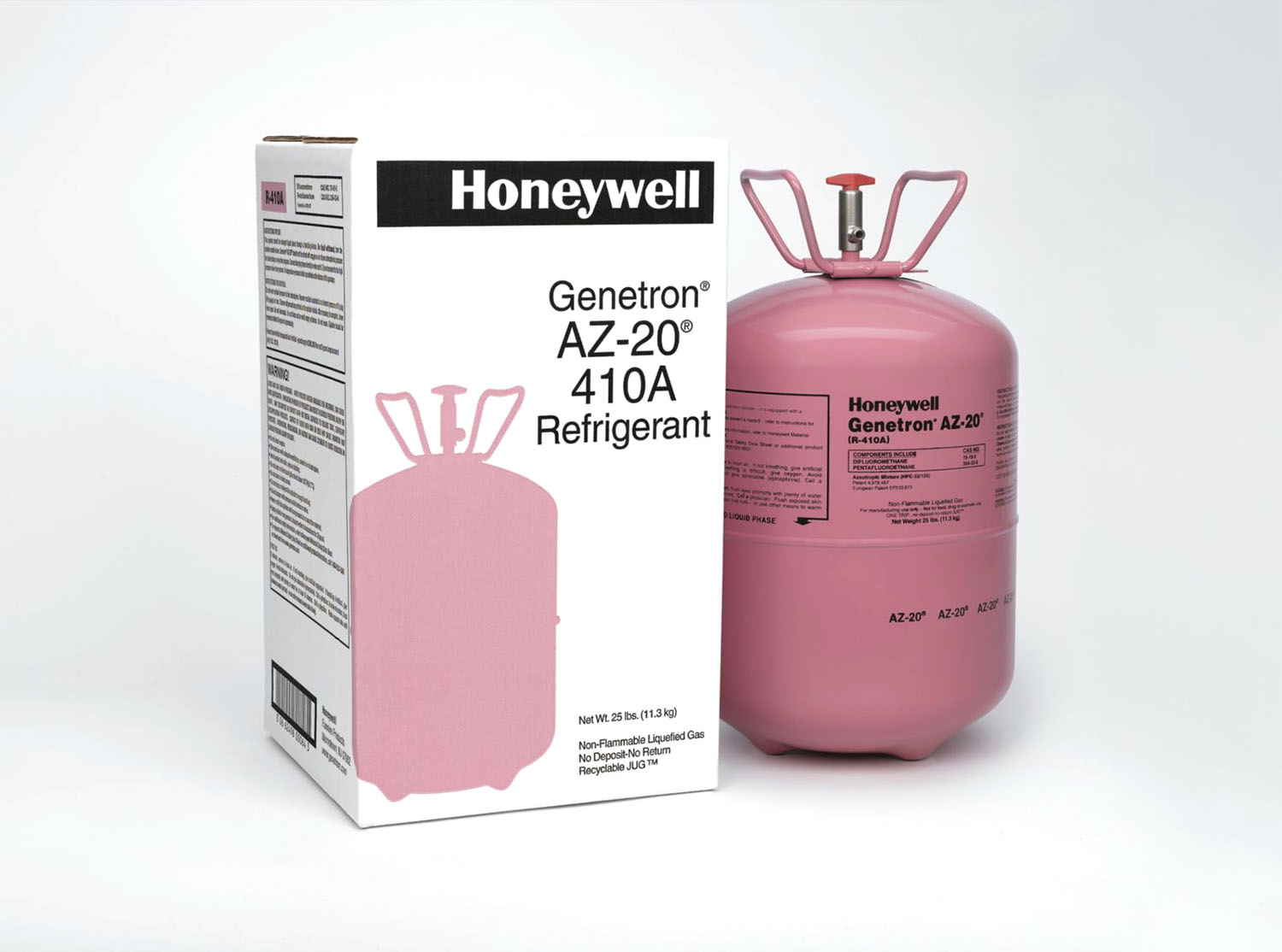

2. Рабочая жидкость в тепловых насосах - хладагент (фреон).

Что такое холодильный агент? Хладагент - рабочее вещество в тепловом насосе, которое отбирает теплоту от охлаждаемого объекта при испарении и передает тепло рабочей среде (например, воде или воздуху) при конденсации.

Особенность хладагентов в том, что они способны закипать и при отрицательных и при относительно низких температурах. Кроме того хладагенты могут переходить из жидкого состояния в газообразное и наоборот. Именно во время перехода из жидкого состояния в газообразное (испарения) происходит поглощение теплоты, а во время перехода из газообразного в жидкое (конденсации) происходит передача теплоты (отделение тепла).

3. Работа теплового насоса возможна благодаря его четырем ключевым компонентам.

Для того, чтобы понять принцип работы теплового насоса его устройство можно разделить на 4 основные элементы:

1. Компрессор , который сжимает хладагент для повышения его давления и температуры.
2. Расширительный клапан - терморегулирующий вентиль, который резко понижает давление хладагента.
3. Испаритель - теплообменник, в котором хладагент с низкой температурой поглощает тепло от окружающей среды.
4. Конденсатор - теплообменник, в котором уже горячий хладагент после сжатия передает тепло в рабочую среду отопительного контура.

Именно эти четыре компонента позволяют холодильным машинам производить холод, а тепловым насосам - тепло. Для того, чтобы разобраться как работает каждый компонент теплового насоса и для чего он нужен предлагаем просмотреть видео о принципе работы грунтового теплового насоса.

ВИДЕО: Принцип работы теплового насоса Грунт-Вода

Принцип работы теплового насоса

Теперь попытаемся подробно описать каждый этап работы теплового насоса. Как уже говорилось ранее - в основе работы тепловых насосов лежит термодинамический цикл. Это значит, что работа теплового насоса состоит из нескольких этапов цикла, которые повторяются снова и снова в определенной последовательности.

Рабочий цикл теплового насоса можно разделить на четыре следующие этапы:

1. Поглощение тепла из окружающей среды (кипение хладагента).

В испаритель (теплообменник) поступает хладагент, который находиться в жидком состоянии и имеет низкое давление. Как мы уже знаем при низкой температуре хладагент способен закипать и испаряться. Процесс испарения необходим для того, чтобы вещество поглотило тепло.

Согласно второму закону термодинамики тепло передается от тела с высокой температурой к телу с более низкой температурой. Именно на этом этапе работы теплового насоса хладагент с низкой температурой проходя по теплообменнику отбирает тепло от теплоносителя (рассола), который ранее поднялся из скважин, где отобрал низкопотенциальное тепло грунта (в случаи с грунтовыми тепловым насосами Грунт-Вода).

Дело в том, что температура грунта под землей в любое время года составляет +7-8°С. При использовании устанавливаются вертикальные зонды, по которым циркулирует рассол (теплоноситель). Задача теплоносителя - нагреться до максимально возмножной температуры во время циркуляции по глубинным зондам.

Когда теплоноситель отобрал тепло из грунта, он поступает в теплообменник теплового насоса (испаритель) где «встречается» с хладагентом, который имеет более низкую температуру. И согласно второму закону термодинамики происходит теплообмен: тепло от более нагретого рассола передается менее нагретому хладагенту.

Здесь очень важный момент: поглощение тепла возможно во время испарения вещества и наоборот, отдача теплоты происходит при конденсации. Во время нагрева хладагента от теплоносителя он меняет свое фазовое состояние: хладагент переходит из жидкого состояния в газообразное (происходит процесс закипания хладагента, он испаряется).

Пройдя через испаритель хладагент находиться в газообразной фазе . Это уже не жидкость, но газ, который отобрал тепло у теплоносителя (рассола).

2. Сжатие хладагента компрессором.

На следующем этапе хладагент в газообразном состоянии попадает в компрессор. Здесь компрессор сжимает фреон, который за счет резкого увеличения давления нагревается до определенной температуры.

Аналогичным образом работает и компрессор обычного бытового холодильника. Единственное существенное отличие компрессора холодильника от компрессора теплового насоса - значительно меньшая производительность.

ВИДЕО: Как работает холодильник с компрессором

3. Передача тепла в систему отопления (конденсация).

После сжатия в компрессоре хладагент, который имеет высокую температуру поступает в конденсатор. В данном случае конденсатор - это тоже теплообменник, в котором во время конденсации происходит отдача теплоты от хладагента к рабочей среде отопительного контура (например воде в системе теплых полов, или радиаторов отопления).

В конденсаторе хладагент из газовой фазы снова переходит в жидкую. Этот процесс сопровождается выделением тепла, которое используется для системы отопления в доме и горячего водоснабжения (ГВС).

4. Понижение давления хладагента (расширение).

Теперь жидкий хладагент нужно подготовить к повторению рабочего цикла. Для этого хладагент проходит через узкое отверстие термо-регулирующего вентиля (расширительного клапана). После «продавливания» через узкое отверстие дросселя хладагент расширяется, вследствие чего падает его температура и давление.

Этот процесс сравним с распылением аэрозоля из балончика. После распыления балончик на короткое время становиться холоднее. То есть произошло резкое падение давления аэрозоля вследствие продавливания наружу, температура соответственно тоже падает.

Теперь хладагент снова находиться под таким давлением, при котором он способен закипеть и испаряться, что необходимо нам для поглощения тепла от теплоносителя.

Задача ТРВ (термо-регулирующий вентиль) - снизить давление фреона путем расширения его на выходе из узкого отверстия. Теперь фреон снова готов закипать и поглощать тепло.

Цикл снова повторяется до тех пор, пока система отопления и ГВС не получит от теплового насоса необходимый объем тепла .

Имея в своем доме холодильники и кондиционеры, мало кто знает - принцип работы теплового насоса реализован именно в них.

Около 80% мощности, которую дает тепловой насос, приходится на тепло окружающей среды в виде рассеянного солнечного излучения. Именно его насос просто «перекачивает» с улицы в дом. Работа теплового насоса подобна принципу работы холодильника, вот только направление переноса тепла иное.

Проще говоря…

Чтобы охладить бутылку минеральной воды, Вы ее ставите в холодильник. Холодильник должен «забрать» у бутылки часть тепловой энергии и, согласно закону сохранения энергии, ее куда-то переместить, отдать. Холодильник переносит теплоту на радиатор, обычно расположенный на задней его стенке. При этом радиатор нагревается, отдавая свое тепло в помещение. Фактически он отапливает помещение. Это особенно заметно в маленьких минимаркетах летом, при нескольких включенных холодильниках в помещении.

Предлагаем пофантазировать. Предположим, что мы будем постоянно подкладывать теплые предметы в холодильник, а он будет, охлаждая их, нагревать воздух в помещении. Пойдем на «крайности»… Расположим холодильник в оконном проеме открытой дверкой «морозилки» наружу. Радиатор холодильника будет находиться в помещении. В процессе работы холодильник будет охлаждать воздух на улице, перенося в помещение «забранную» теплоту. Так и работает тепловой насос, забирая рассредоточенное тепло у окружающей среды и перенося его в помещение.

Где насос берет тепло?

Принцип работы теплового насоса базируется на «эксплуатации» естественных низкопотенциальных источников тепла из окружающей среды.

Ими могут быть:

• просто наружный воздух;
• тепло водоемов (озер, морей, рек);
• тепло грунта, грунтовых вод (термальных и артезианских).

Как устроен тепловой насос и система отопления с ним?

Тепловой насос интегрирован в систему отопления, которая состоит из 2-х контуров + третий контур - система самого насоса. По внешнему контуру циркулирует незамерзающий теплоноситель, который забирает на себя тепло из окружающего пространства.

Попадая в тепловой насос, точнее его испаритель, теплоноситель отдает в среднем от 4 до 7 °C хладагенту теплового насоса. А его температура кипения составляет -10 °C. Вследствие этого хладагент закипает с последующим переходом в газообразное состояние. Теплоноситель внешнего контура, уже охлажденный уходит на следующий «виток» по системе для набора температуры.

В составе функционального контура теплового насоса «числятся»:

• испаритель;
• компрессор (электрический);
• капилляр;
• конденсатор;
• хладагент;
• терморегулирующее управляющее устройство.

Процесс выглядит приблизительно так!

«Закипевший» в испарителе хладагент по трубопроводу поступает в компрессор, работающих от электроэнергии. Этот «трудяга» сжимает газообразный хладагент до высокого давления, что, соответственно, приводит к повышению его температуры.

Теперь уже горячий газ далее попадает во другой теплообменник, который называется конденсатором. Здесь тепло хладагента передается воздуху помещения или теплоносителю, который циркулирует по внутреннему контуру системы отопления.

Хладагент остывает, одновременно переходя в состояние жидкости. Затем он проходит через капиллярный редукционный клапан, где «теряет» давление и вновь попадает в испаритель.

Цикл замкнулся и готов к повтору!

Приблизительный расчет теплопроизводительности установки

В течении часа по внешнему коллектору через насос протекает до 2,5-3 м 3 теплоносителя, который земля способна нагреть на ∆t = 5-7 °C.

Для расчета тепловой мощности такого контура воспользуйтесь формулой:

Q = (T_1 — T_2)*V_тепл

V_тепл - объемный расход теплоносителя в час (м^3/час);

T_1 — T_2 - разница температур на входе и входе (°C) .

Разновидности тепловых насосов

По типу используемого вида рассеянного тепла различают тепловые насосы:

• грунт-вода (используют закрытые грунтовые контуры или глубокие геотермальные зонды и водяную систему отопления помещения);
• вода-вода (используют открытые скважины для забора и сброса грунтовых вод - внешний контур не закольцованный, внутренняя система отопления - водяная);
• вода-воздух (использование внешних водяных контуров и системы отопления воздушного типа);
• (использование рассеянного тепла внешних воздушных масс в комплекте с воздушной системой отопления дома).

Преимущества и достоинства тепловых насосов

Экономичная эффективность. Принцип работы теплового насоса базируется не на производстве, а на переносе (транспортировке) тепловой энергии, то можно утверждать, что его КПД больше единицы. Что за чушь? - скажете Вы.В теме тепловых насосов фигурирует величина - коэффициент преобразования (трансформации) тепла (КПТ). Именно по этому параметру сравнивают между собой агрегаты подобного типа. Его физический смысл – показать отношение полученного количества теплоты к величине, затраченной для этого, энергии. К примеру, при КПТ = 4,8 затраченная насосом электроэнергия в 1кВт позволит получить с его помощью 4,8 кВт тепла безвозмездно, то есть даром от природы.

Универсальная повсеместность применения. Даже при отсутствии доступных линий электропередач работа компрессора теплового насоса может быть обеспечена дизельным приводом. А «природное» тепло есть в любом уголке планеты - тепловой насос «голодным» не останется.

Экологическая чистота использования. В тепловом насосе отсутствуют продукты горения, а его малое энергопотребление меньше «эксплуатирует» электростанции, косвенно снижая вредные выбросы от них. Хладагент, используемый в тепловых насосах, озонобезопасен и не содержит хлоруглеродов.

Двунаправленный режим работы. Тепловой насос может в зимнее время обогревать помещение, а в летнее - охлаждать. Отобранную из помещения «теплоту» можно использовать эффективно, например, подогревать воду в бассейне или в системе ГВС.

Безопасность эксплуатации. В принципе работы теплового насоса Вы не рассмотрите опасных процессов. Отсутствие открытого огня и вредных опасных для человека выделений, низкая температура теплоносителей делают тепловой насос «безобидным», но полезным бытовым прибором.

Некоторые нюансы эксплуатации

Эффективное использование принципа работы теплового насоса требует соблюдения нескольких условий:

• помещение, которое обогревается должно быть хорошо утеплено (теплопотери до 100 Вт/м 2) - иначе, забирая тепло с улицы, будете греть улицу за свои же деньги;
• тепловые насосы выгодно применять для низкотемпературных систем отопления. Под такие критерии отлично подходят системы теплый пол (35-40 °C). Коэффициент преобразования тепла существенно зависит от соотношения температур входного и выходного контуров.

Подытожим сказанное!

Суть принципа работы теплового насоса не в производстве, а в переносе тепла. Это позволяет получить высокий коэффициент (от 3 до 5) преобразования тепловой энергии. Проще говоря, каждый использованный 1 кВт электроэнергии «перенесет» в дом 3-5 кВт тепла. Еще что-то нужно говорить?
