Где взять старую схему проводки в панельном доме. Замена электрической проводки в панельном доме своими руками. Составляем схему электропроводки квартиры

В последнее время нагрузки на электрические сети стали очень сильно возрастать, что связано с использованием большого количества разных приборов и современной бытовой техники. При этом проводка в старых домах очень часто перегорает, поскольку она не рассчитана на подобные нагрузки и имеет определенный срок эксплуатации. Учитывая это, потребуется совершенно новая схема разводки электропроводки в квартире, способная не только обслуживать приборы с большой мощностью, но и удовлетворять все запросы современного человека.

С чего начинать

Прежде чем приступать к созданию проекта, необходимо собрать массу различных данных о помещениях, оборудовании и личных пожеланиях будущих пользователей. От этого зависит не только тип выбранного кабеля, но и удобство эксплуатации и даже срок службы конкретных приборов.

Расстановка мебели

Когда делается схема разводки электропроводки в квартире, то очень важно учитывать тип интерьера помещений и место установки мебели. В противном случае розетки могут быть закрыты шкафами, что вызывает определенные неудобства.

Учитывая это, сначала стоит подготовить план помещений и нанести на него все предметы интерьера. При этом следует поговорить с будущими пользователями, чтобы уточнить, где они хотят видеть розетки, светильники и выключатели. После этого все данные наносят на план.

Расчет мощности

Довольно часто используется схема разводки электропроводки в квартире с применением кабелей одного типа. Однако данное решение ни экономически, ни технически не оправдано. Дело в том, что для системы освещения не нужно использовать дорогие провода с большим сечением, а вот для некоторых электрических приборов они просто необходимы.

Исходя из этого, специалисты рекомендуют разделять разводку до распределительных коробок и по комнатам, используя разные материалы. Использует типичная схема разводки электропроводки в квартире кабель ВВГ 3х2,5, но тогда на него навешивают несколько розеток, объединенных в группы. Для отвода на кухню или комнаты с большим потреблением можно увеличить сечение до 6 кв. мм.

Для осветительной группы можно использовать кабель ВВГ 3х1,5, а вот если в комнате будет установлена электрическая плита, то сечение делают около 6 кв. мм. Ввод же в саму квартиру используют стандартный, хотя если есть возможность его заменить, то применяют материал типа 3х10. Таким образом, проявляется разумная экономия без потери качества и ограничения по мощности.

Фактически современная схема разводки электропроводки в квартире ориентируется не на тип помещения, а на потребителя. Поэтому очень популярны группы цепей, соединяющих конкретные приборы с определенной мощностью. Это довольно экономно и считается технически правильным.

Тип разводки

Прежде чем приступать к проектированию, также нужно определиться и с технологией монтажа. Дело в том, что кабель можно пускать как внутри стен, так и снаружи, помещая его в специальные короба. При этом от того, какая выбирается разводка электропроводки в квартире, схема может иметь определенные изменения.

Когда используется внутреннее обустройство сетей, очень важно строго соблюдать правила монтажа и заносить расположение проводов по стене в специальную схему. При выборе методики обустройства в специальных коробах, которые крепятся на поверхности, допускаются определенные отклонения от принятых стандартов, и подробная схема начинает терять свою необходимость.

Также существует и дополнительная разводка электропроводки в квартире. Схема по потолку, например, решает сразу массу задач, начиная от удобства размещения и заканчивая экономией материала. Однако такие технические решения требуют наличия специальных помещений или особой отделки самих поверхностей.

Правила разводки

Сразу стоит отметить, что полный перечень правил и технических требований указан в специальной документации и утвержден ГОСТом. Однако если делается схема разводки электропроводки в квартире своими руками и нет соответствующей литературы под рукой, то стоит соблюдать самые важные из инструкций.

Все выключатели запитываются сверху вниз, а розетки снизу. Их располагают на высоте не менее 50 см от пола. При этом не должно быть никаких препятствий, которые бы закрывали доступ к устройству.
Выключатели обычно располагают при входе в помещение на противоположной стене от стороны открывания. Некоторые типы таких изделий монтируют прямо возле некоторых предметов интерьера, создавая определенный уровень комфорта.
Все провода разводят по помещению только горизонтально и вертикально. Угол поворота при этом будет составлять 90 градусов. Никаких диагональных отводов быть не должно, даже если это позволит сэкономить на материале.
Скрытую в стене проводку в обязательном порядке наносят на монтажный план с указанием расстояния от стен и потолка. Это очень поможет при произведении ремонтных работ в помещении.
Типовая схема разводки электропроводки в квартире «хрущевке» может предполагать, что на ввод в помещение будет идти кабель с небольшим сечением. Однако если потребляемая максимальная мощность выше предела проводника, то его нужно будет заменить.
Между проводами и различными элементами конструкции необходимо выдерживать определенное расстояние. Например, от потолка до кабеля оно должно составлять 15 см, от пола - не менее 20 см, а от газовой трубы не ближе чем 40 см, но только по отношению к горизонтальным отводам. Если же речь идет о вертикальном расположении, то их устанавливают не ближе 10 см от проемов и углов.
Не допускается соединение проводников из разного металла. Дело в том, что под нагрузкой они начинают окисляться и разрушаться. Поэтому если есть острая необходимость в таком соединении, то его производят через специальную муфту.
Соединение провода или его разводка выполняется только в специальных коробках, которые устанавливают в каждом помещении на местах отводов. Учитывая это, схема разводки электропроводки в квартире панельного дома делается с минимальным количеством ответвлений, чтобы меньше ставить таких изделий. В таких конструкциях это связано с определенными трудностями.
Монтаж розетки в туалете запрещен, а при решении установить ее в ванной комнате лучше использовать понимающий трансформатор или специальные защитные устройства, специально разработанные для этих целей.
Расстояние между двумя кабелями, которые проложены параллельно друг другу, не должно быть менее 3 мм. При этом они монтируются в отдельной защите в виде коробов или гофры.

Ввод

Именно с данного момента и начинается разводка электропроводки в квартире. Схема при этом часто упускает этот пункт, поскольку он относится к монтажу в подъезде или на лестничной площадке. При этом выполняют его специальные службы с последующей установкой счетчика.

Проектирование этого участка цепи стоит доверить профессионалам, которые имеют непосредственное отношение к таким компаниям. Они не только составят всю необходимую документацию, но и помогут подобрать нужный материал, произведя его монтаж. Однако сразу стоит отметить, что их услуги обычно немного завышены, но если они выдают после этого исполнительную схему с подписью, то эти затраты вполне оправданны.

Мастеру обязательно нужно сообщить о том, какую максимальную мощность планируется обслуживать линии. Это необходимо для того, чтобы схема разводки электропроводки в однокомнатной квартире или другом помещении имела на вводе правильные автоматы, кабель нужного сечения и при необходимости другие приборы защитного отключения или заземления.

Изготовление проекта

Типовая схема разводки электропроводки в квартире 504 серии для многих мастеров стала эталоном. Дело в том, что именно эта планировка, которая своей простотой и совмещенностью нескольких комнат не нравится многим людям, наиболее хорошо и экономно позволяет произвести разделение на группы потребителей. Поэтому по данному принципу лучше всего и делать проект.

Освещение

Эта линия не самая простая и экономная. При желании ее можно провести по потолку, делая отводы только для выключателей. Даже схема разводки электропроводки в двухкомнатной квартире или при наличии большего числа помещений выводит освещение на отдельный автомат.

Сразу стоит отметить, что кабель для таких работ используют с сечением 1,5 по меди. Однако если принимать во внимание тот факт, что в последнее время многие пользователи используют энергосберегающие лампы, то и это слишком много. Если же планируется применять осветительные приборы, которые потребляют 24 Вольта, то можно установить в линию трансформатор, от которого будет вестись отдельная сеть.

Лучше всего использовать кабель с сечением 1,5, разводя его до коробки и от нее делая ответвления на приборы. При этом на самом проекте эти цепи отображают отдельным цветом, стараясь также выбрать провод, который будет выделяться.

Розетки

Обычно на комнату устанавливают розетки по формуле 1 штука на 6 метров квадратных. Однако лучше ориентироваться на личные предпочтения пользователей и их нужды. При этом все точки монтажа можно объединить в одну систему, сводя к единому пакетнику.

На планах такие линии отмечаются красным цветом, указывая места установок. При этом некоторые проекты совмещают розетки даже через межкомнатную перегородку, как это часто предполагает схема разводки электропроводки в квартире «хрущевке». Фото подобного расположения делают именно в домах этого типа или при использовании стен из гипсокартона.

Создавая отдельную линию для розеток, можно сразу позаботиться о и заземлении. Однако нужно помнить, что оно должно соединяться с системой всего дома.

Для данных работ используют кабель с сечением 2,5 по меди. Этого вполне достаточно даже для кратковременного использования мощных электрических приборов в виде утюгов, кофеварок, инструмента или небольшого нагревателя воздуха.

Отдельные линии стационарного оборудования

Довольно часто в современных квартирах можно встретить такие электрические приборы, как нагреватель воды, кондиционер, электрическая батарея или плита. Все они имеют довольно большую мощность и нуждаются в проведении отдельной линии. При этом всегда стоит иметь в квартире одну розетку, способную спокойно работать даже со сварочным аппаратом.

Сразу стоит сказать, что каждый из подобных приборов нужно подключать отдельно, не объединяя их между собой. Также для них делают отдельные автоматы, которые смогут контролировать их работу в соответствии с мощностью конкретного изделия.

Если в квартире планируется установить электрические батареи отопления, то система их подключения требует наличия запаса прочности по мощности даже вводного кабеля. Некоторые компании, занимающиеся установкой такого оборудования, специально не указывают стоимость подобной разводки, поскольку она довольно велика и требует отдельного подхода к выбору материалов. Однако если сечение вводного кабеля позволяет добавить больше нагрузки, то все довольно просто, и достаточно только провести отдельную линию с подключением через автомат.

Старая схема разводки электропроводки в квартире, примеры которой можно найти в домах, построенных до 80-90-х годов, предполагает использование алюминиевых кабелей и проводов. Однако данный материал в современном строительстве используется очень редко, поскольку медные проводники уже давно доказали свою практичность, долговечность и качество. Поэтому лучше всего обращать внимание именно на эту продукцию.
Расположение розеток и выключателей должно быть не только безопасным, но и удобным для пользователей. Поэтому определять место их установки, а также высоту и количество нужно индивидуально для каждой монтажной точки.
Обычно создают только простейшую монтажную схему, а все работы производят с учетом правил установки и дополнительных чертежей или эскизов.
Некоторые специалисты для упрощения работы переносят схему или ее отдельные элементы прямо на поверхность стен и потолок. Это дает возможность представить расположение всех узлов и коробок монтажа и выбрать наиболее удачное место.
Создавая подобные проекты, необходимо помнить и о том, что в помещении могут быть и другие проводные системы. Например, в современном доме или квартире часто устанавливается пожарная и тревожная сигнализации, телефонная линия и сеть интернет, а также спутниковое или кабельное телевидение. Учитывая это, необходимо полностью исключить воздействие этих проводников друг на друга.
Лучше всего располагать проводку в коробах или специальных каналах, поскольку всегда к ним можно получить доступ или осуществить подключение отвода с установкой новой коробки. Однако если не планируется обшивка стен гипсокартоном, то создание специальных ниш или трасс только отнимет лишнее время и пространство. В подобных случаях штроба будет самым оптимальным решением.
Самостоятельное изготовление каналов для укладки кабеля является довольно трудоемким процессом. Поэтому при его произведении рекомендуют использовать специальный инструмент или насадку. Однако нужно помнить, что данный процесс связан с появлением большого количества пыли, а значит, стоит работать в проветриваемом помещении и применять средства индивидуальной защиты.

Вывод

Учитывая всю сложность подобных работ, стоит доверить их произведение специалистам. При этом стоит отметить, что в некоторых зданиях и социальных объектах к созданию таких проектов и схем допускают только квалифицированных мастеров с соответствующим образованием и сертификатом. Также это относится и к монтажу всей системы и дальнейшему ее обслуживанию.

Схема запутанной электропроводки в квартире «панельки» не так страшна, как может показаться. Скучная типовая схема, те же провода, как и везде… Можно смело производить своими руками ее замену в экстренном случае или при капитальном ремонте. Для начала проведения работ не помешает ознакомиться с правилами монтажных работ с электроприборами и возможностью поражения человека электротоком.

В городе и на улице N

Панельные дома, образца N-го года строили по типовым проектам, которые предполагали разводку алюминиевого кабеля с одинарной изоляцией сечением 2,5 мм.кв, в лучшем случае это был кабель сечением 4,0 мм.кв.

Разводку электропроводки в типовом панельном доме осуществляли покомнатно. На практике это означало размещение кабеля по традиционной схеме: «коридор-ванная-кухня» и «комната-комната». Номинал автомата на входе составлял 16 А.

Причем, электропроводка панельного дома имела разводку, которую разветвляли по нескольким вариантам:

В специальных штробах заводского изготовления в бетонной плите панели

Замурованной в стяжку панели.

Оба варианта разводки проводили электрическую проводку по полу или потолку. По стенам провода к потребителю поднимались или опускались в скрытых канавках или шли поверх плит, скрытые штукатуркой и обоями в цветочек. С течением времени и в процессе эксплуатации квартиры в панельном доме электропроводка многократно подвергалась аварийным ситуациям (затопление водой соседями сверху или непреднамеренное повреждение при проведении ремонтных работ).

Многострадальная электропроводка служила десятилетиями, но выходила из работоспособности, в самый критический и неподходящий момент. Поэтому, необходимо быть подготовленным для экстренной замены электропроводки в квартире.

Как правильно осуществить электропроводку в доме?

Делаем проводку в панельном доме

Оптимальным вариантом замены проводки является разработка новой принципиальной схемы разводки и замена алюминиевых проводов на медные провода с установкой автоматов. Необходимо помнить, что регламентом замены проводки в панельных типовых домах запрещено устройство штроб под размещение в стеновых плитах.

Прокладку кабеля производят открытым способом, используя кабель-каналы.

Проект и расчетная схема электропроводки

Разработать проект проводки в панельном доме можно собственноручно, соблюдая требования по подбору материала (марка и сечение провода, номинальные значения напряжения и тока, эксплуатационные характеристики и правила размещения электрических проводов и приборов).

При проектировании электропроводки, необходимо минимизировать затраты на монтаж, потому что это в ваших интересах.

Проектирование проводки электрической в панельке производим с учетом эксплуатационных условий:

Выбора сечения кабеля и типа проводника

Заземления бытовых приборов

Мощности приборов

Применения защиты.

Составляем схему электропроводки в панельном доме

Рекомендуется произвести схему электропроводки с учетом групп потребителей. Это группы: «розетки», «освещение» и «мощные электроприборы». Например, группа «розетки» предназначена для проведения и монтажа штепсельных розеток в комнатах.

Размещение розеток необходимо производить в помещении в местах наибольшей комфортности с возможностью подключения переносных бытовых приборов. Для удобства розетки на схеме объединяют в группы по несколько штук и подводят кабель медный марки ВВГнг 3*2,5. В отличие от старой схемы подключения, розетки подключают с помощью ответвительных распредкоробок.

Для каждой отдельной группы необходим автомат мощностью 25 А.

В группу «освещение» должны входить провода для освещения комнат. Подключение группы освещения осуществляют с помощью кабеля ВВГнг 3*1,5 и автоматический выключатель 10 А.

Для мощных стационарных электроприборов ванной и кухни потребуется проводка отдельных линий и автоматические выключатели с подбором под ток. Для этого используют медные проводники сечением 4 мм.кв.

Выбор сечения кабеля электропроводки

Напомним, что выбор сечения кабеля необходимо подбирать с запасом по току, исключая возможность нагрева электропроводки. Для электропроводки можно использовать одножильные кабели марки ВВГ и ВВГнг или многожильные – ПВС и ПБПП. Для трехфазной сети предпочтение отдают кабелю с четырьмя жилами ВВГнг.

подсчет длины кабеля

Подсчет длины кабеля для электропроводки производят согласно замеру длины расположения. Это означает, что будет необходимо произвести замер расположения для общего количества бытовых электроприборов, включая точки освещения. Итоговая цифра длины кабеля умножается на стандартный запас, который составляет 15% (погрешности при замерах и расчетах).

После подсчета длины кабеля электропроводки определяют ее приблизительную стоимость. Если кабель выбирают однотипный, то в общую стоимость электропроводки включают стоимость розеток, диффавтомата, УЗО и выбирают способ монтажа электропроводки.

Как можно произвести монтаж электропроводки

Самостоятельный электромонтаж проводки можно произвести открытым и скрытым способом. Процесс прокладки при открытом электромонтаже осуществляют прокладкой кабеля в гофротрубе. Скрытый монтаж осуществляют прокладкой проводов в стенах или под поверхностями.

В качестве скрывающих поверхностей могут быть подвесные элементы, пространства под покрытие пола или плит. Естественно, выбор способа монтаж проводки регламентируется нормативными документами, подтверждающими целесообразность его применения.

Подскажем, что замена старой электропроводки в доме полностью обойдется дешевле, нежели частичная замена аварийных участков.

Полезные советы

Не рекомендуется производить прокладку линий по «короткому» отрезку или по касательной. Согласно нормативам и правилам, осуществлять электропроводку рекомендовано вертикально вдоль стен или под углом 90 град к стене.

Таким образом, разработка схемы электропроводки и замена старой проводки требуют значительного расхода материала и трудоемкого процесса монтажа.

Но на практике правильно выполненный монтаж своими руками позволит сэкономить затратную материальную часть.

Причин для замены проводки в панельном доме своими руками (особенно в зданиях старой застройки) существует довольно много. Это, во-первых, низкая нагрузочная способность или недопустимый износ проложенных в стенах алюминиевых проводов, не позволяющих подключать к домашней сети дополнительные бытовые приборы. Во-вторых, это необходимость прокладки проводки в панельном доме, которая содержала бы в своём составе третью заземляющую жилу (она нужна для организации местного заземления). И, наконец, замена старой проводки организуется при проведении полной перепланировки квартиры с одновременным переходом на 3-х жильную схему электропитания (смотрите рисунок ниже).

При проведении этих работ также рекомендуется обновить все электроустановочные изделия (силовые розетки, выключатели и распределительные коробки). Полная замена электропроводки в панельном доме предполагает проведение целого комплекса строительных и монтажных мероприятий, которые будут рассмотрены в последующих разделах.

Возможные способы прокладки

Особенностью известных подходов, позволяющих заменить проводку в панельном доме, является зависимость объёма предстоящих работ от вида обустройства уже существующей (обновляемой) сети. Отметим, что она может быть ранее смонтирована в квартире одним из следующих способов:

Самый удобный для пользователя случай предполагает наличие у него в квартире так называемой «наружной» электропроводки, уложенной под отделочными панелями или в кабельных каналах (смотрите рисунок ниже);

При втором, вполне приемлемом варианте, она проложена внутри ж/б панелей (стен и потолка) в специально предусмотренных для этих целей полостях или трубах;
И, наконец, самый сложный вариант – это «скрытая» в стенах сборка из проводов, которая замурована в нишах и замазана сверху алебастром.

Обратите внимание! Согласно требованиям ПУЭ и строительным нормам, в потолочных перекрытиях и бетонных полах панельных домов прокладывать кабели электропитания запрещается.

Добавим к этому, что в несущих стенных конструкциях этими же нормативами не допускается прокладка скрытых горизонтальных участков длиной более 2-х метров.

Простейший вариант

С двумя первыми ситуациями, описывающими наружное расположение электропроводки, особых сложностей обычно не возникает. После демонтажа старых алюминиевых проводов на их место укладывается кабель с несколькими жилами, сечение которых выбирается с некоторым запасом.

Для того чтобы заменить электропроводку, рекомендуется использовать многожильный кабель из 3-х или лучше 5-ти жил, допускающий обустройство повторного заземления (смотрите рисунок ниже).

Важно! Независимо от способа размещения старой проводки, перед её демонтажём рекомендуется подготовить эскиз, на котором нужно составить её полную схему.

На рисунке должны быть прорисованы линейные трассы для каждой из комнат со следующими пометками:

Со стороны распределительно-учётного щитка должны быть указаны автоматы, защищающие каждую из линий и их номинальный ток;
Вдоль трассы проводки на схеме необходимо указать все электроустановочные элементы (выключатели с нагрузкой, силовые розетки и распределительные коробки), входящие в состав каждой из линий;
При необходимости добавления в неё отдельной силовой ветки (для стиральной машины или проточного водонагревателя, например) или продления ответвления на переносимую розетку все эти доработки также прорисовываются в эскизе;
На нём можно составить таблицу сечений и длин проводов, прокладываемых в квартире панельного дома, значения которых для отдельных линий будут различными.

Дополнительная информация. Сечение проводов в новой укладке или кабеле должно выбираться с учётом возросшей на данную линию нагрузки.

Рассмотрим особенности и тонкости каждого из перечисленных выше способов, за счёт применения которых проводка в панельных домах может быть полностью обновлена.

Наружная прокладка

При наружной прокладке определённые сложности возникают лишь в ситуации, когда старый провод проходит под отделочными панелями, демонтировать которые по какой-либо причине не удаётся. В этом случае поможет старый и проверенный способ, состоящий в следующем:

Сначала устаревшие провода отключаются с обоих концов от электроустановочных изделий (то есть полностью освобождаются от них), а затем просто вытягиваются из-под панелей;
Для прокладки новых, заранее размеченных по длине кабельных отрезков потребуется длинная гибкая проволока, протягиваемая под покрытием;
На её конце делается петля, в которой надёжно фиксируется один из концов жгута 3-х жильного кабеля, после чего проволока продёргивается вдоль стен под панелями до нужного места (её следует прокладывать согласно прорисованной схеме).

По завершении всех этих процедур останется лишь соединить свободные и разделанные концы кабеля с установленными на своих местах новыми элементами (розетками, выключателями, светильниками и распредкоробками).

Скрытая прокладка

Сложности обновления скрытой проводки

С точки зрения предстоящих затрат и электрики замена проводки в панельном доме, собранном из железобетонных конструкций, – очень трудоёмкая и не совсем приятная процедура, кроме того, требующая специальных согласований. В таких строениях стены (а нередко и перегородки) с замурованными в них жгутами проводов обычно используются в качестве несущих конструкций, долбить которые не только сложно, но и небезопасно.

Вот почему, прежде чем штробить стены в квартире, предстоящие работы должны быть согласованы с инженерными службами, выдающими разрешение на их проведение (допустимость выборки стен и потолков определяется глубиной залегания проводки).

Необходимое пояснение. Под штроблением понимается пробивка в стенах специальных канавок или штробов, обеспечивающих доступ к старой проводке с целью её изъятия наружу (смотрите фото).

Особенности:

Подобные работы всегда сопровождаются образованием большого количества пыли и строительных отходов;
Повышенная запылённость вынуждает жильцов полностью удалять из квартиры или тщательно защищать все предметы домашней обстановки;
При проведении этих работ должна обновляться вся скрытая в полостях стен система распределительных коробок.

Еще одним проблемным местом при проведении таких работ является сложность обнаружения точных трасс прокладки электропроводки.

Простой выход

Всеми этими сложностями и неудобствами при желании можно пренебречь, если прибегнуть к способу прокладки новой проводки без штробления, предполагающему её укладку в специальных пластиковых каналах или под декоративной отделкой.

На заметку. Указанная процедура проводится с применением специальных инструментов, называемых штроборезами (или с помощью болгарки).

Перед тем, как поменять проводку путём укладки её непосредственно по поверхности стен, сначала нужно обрезать все старые алюминиевые провода и тщательно замуровать их в ж/б плитах. При использовании метода прокладки проводки без штробления удаётся реализовать следующие преимущества:

Не допустить захламления квартиры отходами выборки канавок под проводку в стенных конструкциях;
Возможность организации доступа для периодической ревизии проводки в специально отведённых для этого местах;
Простота возможного обновления или ремонта, для проведения которых достаточно будет вскрытия декоративной отделки (удаления крышек кабельных каналов).

При рассмотрении вопроса о том, как заменить проводку в старом панельном доме, также необходимо учесть состояние распределительного оборудования (защитных автоматов, в частности). Если они устарели, как и сама электропроводка, обязательно нужно будет заменить их новыми приборами, рассчитанными на соответствующие каждой отдельной линии нагрузочные токи (смотрите фото ниже).

Обратите внимание! После обновления всей питающей квартиру системы значения токовых нагрузок могут существенно измениться.

При наличии УЗО также следует побеспокоиться о его замене (по необходимости).

Подготовительные работы

Технические мероприятия

Возможны ситуации, когда без штробления обойтись никак не удаётся, что чаще всего увязывается с отсутствием декоративной отделки или недопустимостью открыто прокладывать кабельные каналы. С учётом всех описанных ранее неудобств исполнитель должен подготовиться к предстоящим работам, что означает выполнение следующих обязательных условий:

При проведении подготовительных мероприятий, в первую очередь, необходимо выявить трассы, по которым проложена старая, и пройдёт новая электропроводка;
Для этих целей рекомендуется применять специальные электронные приборы, способные обнаруживать скрытые в толще стен э/м поля или металлические предметы (с одним из них можно ознакомиться на рисунке ниже);

По результатам исследования нужно будет нанести на стенах обозначающую места прохождения разметку;

Дополнительная информация. Можно обойтись и без электронных приборов, если вспомнить, что, согласно ПУЭ, штробы всегда прокладываются только вертикально и горизонтально.

После вскрытия распределительных коробок можно увидеть горизонтали и вертикали, по которым идут отводящие провода, и ориентировочно оценить их направление (по мере штробления его удаётся корректировать);
Для проведения демонтажа скрытой в стенах электропроводки придётся купить (арендовать) штроборез или болгарку (как выглядят эти инструменты, на рисунке ниже).

Помимо этого, следует подготовить старую ненужную ёмкость (ведро, например), используемое для выноса из квартиры отходов выборки.

Важно! Естественно, что перед началом основных работ следует снять напряжение со всей квартиры. Специалисты советуют в данном случае отключить не только вводные, но и линейные автоматы.

Мероприятия организационного характера

Типовая электропроводка в панельном доме, проложенная в штробах и замурованная бетоном или алебастром, может быть заменена только путём их вскрытия с применением специального режущего инструмента. При работе с ним необходимо предпринять следующие действия защитного характера:

Вынести из комнаты или закрыть защитной плёнкой всю имеющуюся мебель и ценные предметы обихода;
В летний период полностью открыть окна и двери балконов;
Приготовить очки, респиратор или маску, защищающие глаза и органы дыхания;
Надеть рабочую робу из плотного материала и такие же рукавицы;
Не допускать присутствия в этой комнате детей и домашних животных.

Помимо этого, желательно расстелить на полу по всей комнате старые газеты или листы плотной бумаги, а также подготовить пульверизатор с чистой водой (им можно будет периодически спрыскивать пыльный воздух).

Штробление, изъятие и монтаж

Штробление с целью доступа к старой демонтируемой проводке должно проводиться предельно осторожно, что важно для исключения выборки лишнего материала. Заботиться о кабеле при этом совсем не нужно, а вот допускать, чтобы цельные куски бетона отваливались от стен крайне нежелательно.

После того, как большая часть скрытых проводов оголена, они аккуратно вытаскиваются из штробов и утилизируются. Оставшиеся канавки тщательно очищаются от остатков бетона и пыли, а затем подготавливаются к укладке нового кабеля. Для его закрепления потребуются пластиковые хомутики, плотно обхватывающие защитную изоляцию и фиксируемые в канавках посредством мелких дюбелей через 30-40 см.

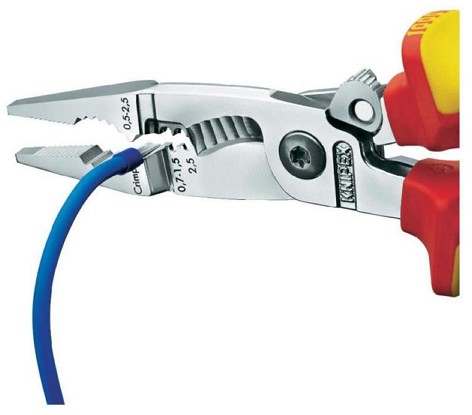

По завершении электромонтажных работ все концы уложенных кабелей разделываются соответствующим образом и подсоединяются к электроустановочным изделиям согласно составленной схеме питающей разводки. Далее останется лишь заделать штробы с проводкой алебастром и закрыть стены отделочным материалом.

В заключительной части обзора отметим, что нередко при замене проводки применяется способ её прокладки, называемый частичным. Он заключается в обновлении отдельных, не подходящих по токовой нагрузке участков проводов или кабеля, заменяемых новыми, более мощными или имеющими большее количество рабочих жил.

К такому частичному способу обновления электропроводки также можно отнести добавление новых питающих линий (вписывающиеся в заданные рамки по току нагрузке) или их удлинение.

Видео

На сегодняшний день практически каждый второй дом, как в крупном мегаполисе, так и в небольшой провинции, является панельным. Такая широкая популярность данных строений, во многом обусловлена простотой, низкой себестоимостью и быстрыми темпами строительных работ. В начале этого века, буквально на глазах начали появляться панельные высотки, потому что они позволяли в кратчайшие сроки обеспечить жильем большое количество людей.

Но в этой статье мы не будем рассматривать преимущества и недостатки данных сооружений, а подробно ответим на все вопросы, которые касаются замены системы электрической проводки в панельном доме.

Особенности замены проводки в панельных домах

Если у вас возникла необходимость заменить проводку, то перед началом ремонтных и монтажных работ, вам нужно как следует ознакомиться со спецификой панельных квартир, чтобы не обесточить весь дом. Кроме того, это поможет вам разобраться в том, каким образом устроена электропроводка в панельном доме и по какой схеме проводилась ее установка.

Не секрет, что сооружения панельного типа имеют одну важнейшую конструктивную особенность – большое количество железобетонных панелей, которые и формируют каркас всей постройки. Стоит отметить, что панельные дома отличаются по своей конфигурации и имеют общую несущую панель. Эту особенность важно учитывать перед началом прокладки и замены проводки, чтобы не создавать в стене штробы. Нормативная и техническая документация, которая регулирует правила безопасного обслуживания электрических систем в жилых домах, категорически запрещает менять проводку за счет штробов, потому что они способны сильно ослабить конструкцию, уменьшив ее срок эксплуатации.

Где располагается проводка в домах панельного типа?

Чтобы установка работоспособной проводки в панельном доме во время строительных работ была выполнена качественно и правильно, необходимо просто проложить специальные каналы. В каждом из элементов такие «проходы» уже есть изначально, так как материал подготавливается к работе еще на производственном этапе. Все что требуется от строителей – обнаружить каналы и протянуть кабели. Но помните, что без базовых представлений о функционировании электрических систем в жилых комплексах у вас вряд ли получится сделать все так, как нужно. Каждый из каналов располагается в определенной последовательности, которую ни в коем случае нельзя нарушать. Кроме того, не забывайте, что в каждом из жилых сооружений, данный порядок может отличаться. В любом случае, при выполнении работ стоит руководиться схемой.

Это значительно усложняет процедуру, и замена электропроводки отнимет больше времени, но если вы имеете опыт и необходимые знания, то, поверьте, никаких проблем и казусов у вас не возникнет. Как правило, каналы располагаются на потолке (на уровне межэтажных перекрытий) для того, чтобы обеспечивать освещение в помещениях, а также в тех местах, где находятся розетки и выключатели.

Распознать участок, где находится канал, можно также и по пустоте в стенах. В некоторых панельных домах он находится в районе потолочных плинтусов. В недвижимости старого типа строители часто пытались сэкономить квадратные метры и прятали проводку в панельном доме в самых непредсказуемых местах. В таком случае, при ремонтных или монтажных работах, правильней всего руководится схемой.

Довольно часто электропровод скрывается в шве между стеновыми панелями.

Стоит отметить, что при правильной эксплуатации, с среднем срок службы кабелей электрики составляет примерно 20-25 лет. Но, увы, никто не застрахован от поломок и неисправностей, которые могут возникнуть после перепадов тока, поэтому нужно быть всегда готовым к устранению подобных нюансов. Современная проводка в панельном доме, как правило, общая, но если вам придется иметь дело со строениями времен СССР или перестройки, то не удивляйтесь, если заметите двух линейное распределение тока – на потолочные светильники и на розетки по отдельности.

Совет. Если вы только приобрели квартиру в новостройке и желаете разобраться в том, как устроена электрика в ней, лучше всего привлеките к этому делу опытных профессионалов. Не забывайте, что схема – это не только нормативный документ, но и чертеж, который будет реальной помощью при возможном ремонте электросетей.

Ниже мы детально рассмотрим особенности, которые присущи каждому из вариантов прокладки проводов.

Но не всегда монтаж проводки под штукатурку возможен, так как в некоторых панельных сооружениях от застройщика, ее нет, как таковой. В таком случае, существует два способа решения – выбрать другой способ установки проводки или же самостоятельно нанести слой штукатурки перед началом монтажных работ. Но, разумеется, это повлечет за собой дополнительные и, причем немалые траты.

Вариант № 2. Монтаж проводки на потолке

Если вы желаете сделать проводку незаметной, то сегодня это вполне возможно. Для этого специально была разработана технология натяжных потолков. Она помогает не только скрыть провода, но и сделать невидимыми существующие неровности и сколы. Если вы доверите это дело профессионалам, то никаких трудностей не возникнет. Только учитывайте, что данный способ подразумевает проводку открытого типа.

Все нужно знать о штроблении

На сегодняшний день действующая нормативная документация, как уже было сказано, категорически запрещается проводить горизонтальное штробление перекрытий и несущих конструкций. Но это правило не распространяется на вертикальное направление. Конечно же, переусердствовать не стоит, чтобы не ослабить стены строения. Углубленность должна быть не больше 1 см. При проведении данных работ, нельзя задевать и деформировать арматуру.

Зафиксировать проводку можно с помощью строительных дюбелей-хомутов либо же раствора алебастра.

Запомните! Штробление – процесс пыльный и непростой. Если вы решили проводить его самостоятельно, позаботьтесь, как следует о своей безопасности. Вам понадобятся специальные очки для защиты глаз, а также респиратор. Чтобы ускорить работу, целесообразно использовать штроборез.

Устранение сделанных ошибок, может обойтись вам гораздо дороже, чем изначальная замена с услугами настоящих мастеров. Упростить процесс протягивания провода можно с помощью стальной проволоки. Кроме того, с ее использованием можно также быстро и легко провести демонтаж.

Этапы проведения работ

Когда вы нашли или утвердили в соответствующих органах схему проводки, подготовили все необходимые материалы, а также инструменты, можно приступать замене проводки.
Их всех розеток, нужно выбрать одну, которая будет оставаться рабочей и именно к ней будет подсоединен перфоратор, а также другое сопутствующее оборудование.
Необходимо отключить подачу тока в квартиру панельного дома. Важно не только обесточить помещение, но и отсоединить все штекеры, которые подключены к счетчику. И только после того, как помещение стало безопасным, можно начать демонтажные работы.

Очень важно проверить систему подачи тока на возможность короткого замыкания. Завершающим этапом является нанесение шпаклевки и установка розеток, осветительных приборов и выключателей.

В основном панельные дома являются достаточно старыми, поэтому коммуникации в них обязательно необходимо менять. Это относится и к квартирным помещениям, где старая проводка. Электропроводка в таких домах проводилась алюминиевым проводом, что недопустимо по современным нормативам. Однако не совсем просто сделать капитальный ремонт проводки в таких домах. В этой статье пойдет речь о том, как проще и качественнее сделать замену проводки в панельном доме.

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

износ алюминиевых проводов;
старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
в старых домах не предусмотрено ;
в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить, можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на . Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому следует подключать через дифференциальный автомат или же УЗО. Согласно . п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

в плитах потолочного перекрытия;
под потолочным покрытием;
на стенах – под штукатуркой, под гипсокартоном;
на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены. Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
Следующее что нужно сделать — . Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: .
Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести . Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео
