Установка счетчиков электроэнергии. Установка в квартире электросчетчика: цена услуги и прибора Как поставить счетчик на свет в квартире

Кто сегодня может представить существование в современном мире без электричества? Мало кто, на самом деле. Потребляемую каждым электроэнергию нужно измерять. Следовательно, нужно выполнить монтаж устройства, которое в этом поможет.

Какой счетчик установить

Счетчики бывают электронные и индукционные, это подразделение основано на функциональном принципе. не настолько прочные и точные, поэтому все больше потребителей заменяют их на электронные.

Еще есть классификации, которые основываются на точности аппаратов и номинальном токе. Когда погрешность меньшая, более точно измерение. Счетчики, обладающие учетом номинального напряжения равного 0,4 кВ, обычно выбираются для загородных домов, где нет мощной техники.

Электросчетчик в частном доме: что нужно учесть при установке

Электромонтажнику, имеющему среднюю квалификацию, под силу установка аппарата. Но есть правила установки и ряд документов, которыми перед этим нужно обзавестись. Типовой договор, например, нужно затребовать у сетевого провайдера, также нужно задание на выполнение работ, в котором будет акт разделений балансовой принадлежности. Данный пакет бумаг содержит те требования, которые обязательно нужно соблюсти потребителю для того, чтобы его дом стал подключенным к электросети. К тому же, документы разграничивают ответственность владельца дома и поставщика электроэнергии. Как раз в связи с этим рекомендуется производить монтаж устройства электроэнергии внутри дома в распределительном отапливаемом щитке.

Установка счетчика электроэнергии: перечень требований

Лучше всего устройство установить в предбаннике, прихожей, так, чтобы на случай проверки или работы с ним был доступ.

Входную линию нужно обесточить заранее. Делается это по согласованию с электромонтажниками компании или с сетевым провайдером.

Интервал 0,8 - 1,7 м является оптимальной высотой, в случае если выполняется навесная установка счетчика электроэнергии. Прибор монтируется горизонтально поверхности.

Сначала входящую цепь электричества нужно подключить к автоматическому защитному выключателю, а после к самому счетчику.

Всю электронику в здании нужно обезопасить. Для этого должно быть защитное заземление. Если произойдет перекос фаз или оно будет защитой.

Подключение общей разводки на весь дом (обычно это щиток с автоматами) производится к выходу счетчика.

Если потребитель увидел, что нарушена целостность пломбы, нужно срочно делать вызов представителя сетевого провайдера, чтобы тот заново пломбировал счетчик.

Требований ПУЭ при монтаже обязательно нужно придерживаться.

Немаловажно сделать пробное включение.

Электросчетчик в квартире: что нужно принять во внимание во время установки

Правила установки счетчика электроэнергии (ПУЭ) содержат все важные аспекты, руководствуясь ими, представители сетевой компании производят установку аппаратов в квартирах.

Узнать дату - вот что нужно сделать первым делом, прежде чем начать монтаж. Она должна стоять на пломбе. Для 3-х фазных счетчиков срок давности не должен превышать один год, для однофазных - два.

Прежде чем подключать, загрязненный вазелин нужно снять с проводника и сразу нанести вновь тонкий слой вазелина. В два приема затягиваются винты. Первый - затягивается без рывков с наибольшим допустимым усилием, потом затяжка не полностью, но сильно ослабляется, следом вторичная - с нормальным усилием. Так и выполняется установка счетчика электроэнергии. Цена, которую с вас запросят представители обслуживающей организации в случае самостоятельной установки, будет состоять только из услуги по опломбированию прибора.

Зажимная коробка элеектросчетчика, переходная коробка или испытательный блок - обязательно подлежат процессу опломбировки. Камера трансформатора напряжения, а также рукоятка привода разъединителя, опять-таки сборка зажимов пломбируется в том случае, если установка расчетного счетчика выполнялась на подстанции потребителя.

В каждом доме доступ источникам электроэнергии это первоочередная задача. Однако зачастую этому препятствуют различные организационные и технические трудности. Одной из самых главных задач для каждого домовладельца – установка электрического счетчика. Так как без учета потребляемой электроэнергии ни одна энергосберегающая компания не заключит договор. Именно по этой причине стоит уделить особое внимание установке электросчетчика в доме.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты


По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

  1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
  2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
  3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
  4. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
  5. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
  6. В процессе монтажа следует соблюдать все требования ПУЭ.
  7. Выполняем пробное включение.

Правила установки электросчетчика в квартире

Зачастую установку в квартирах электросчетчика проводят представители сетевой компании. В первую очередь в процессе монтажа и подключения счетчика следуют правилам ПУЭ, где описаны все главные аспекты.

Важные нюансы

В первую очередь перед монтажом счетчика нужно проверить срок государственной проверки. На пломбе должна стоять дата проверки. Срок давности государственный поверки не должен быть выше 1 года для 3-х фазных счетчиков, 2 года для однофазных.

Как правило, счетчики в большей степени устанавливаются в распределительных щитках на квартирных площадках. Если же счетчик устанавливается непосредственно в самой квартире, где располагается и ввод, то правильней всего смонтировать его в прихожей в специальном закрытом щитке. В этом щитке также можно поместить группу автоматов на всю квартиру.

Процесс установки счетчика

  1. Подготавливаем место для монтажа электрического щитка с автоматами и счетчиком.
  2. Необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
  3. Соблюдая правила ПУЭ выполняем коммутацию входной и выходной цепи счетчика.
  4. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
  5. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
  6. Выполняем пробное включение.

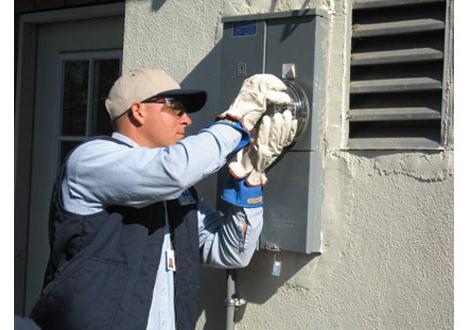

Правила установки электросчетчика на улице

Установка электрического счетчика на открытом воздухе вне помещения должна проводиться согласно ряду техническо-эксплуатационных требований.

Правильней всего установить счетчик с фасадной стороны дома на высоте 0,8-1,7 метра, что обеспечит легкий доступ к нему представителям сетевой компании и техническому обслуживанию.

Смонтировать счетчик можно непосредственно на опоре бетонного столба, если он располагается на территории дома. Также в электро щитке следует установить защитный автомат, а группу автоматов на все потребители дома лучше смонтировать внутри помещения.

Процесс установки счетчика

  1. Перед монтажными работами необходимо выполнить отключение сетевой линии согласно правилам ПУЭ.
  2. Высота для навесного монтажа счетчика варьируется от 0,8 до 1,7 метра горизонтально поверхности.
  3. При температурах ниже 5°С электросчетчики будут вести себя некорректно. Именно по этой причине стоит подумать об отапливаемом электро щитке.
  4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
  5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
  6. Подключаем выход счетчика на вводный автомат или группу автоматов.
  7. Пробное включение.

Что делать если счетчик просят вынести на улицу

В последнее время участились вопросы по выносу счетчика на улицу. Люди спрашивают правомерны ли такие требования. Несколько дней назад в этой статье появился вот такой полезный комментарий.

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае - это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.

Таким образом, подключение электросчетчика своими руками в квартире или частном доме - вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт - это единица мощности, а час, понятное дело, - времени. Именно за израсходованные ватты мы и платим. Обратите внимание - не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты - потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

P = I х U

Практически все электросчетчики так и делают. Механические - при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные - используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном - не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

  • Механические;
  • Электронно-механические;
  • Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими . Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря - поднести магнит к диску).

Механический счетчик, пожалуй, знают все - этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы . Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые - полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять - переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить . В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик - если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки . Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно - на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически - поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток - можно крепче спать.

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, - никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом - дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете - не суть важно, главное - крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять . Какой вариант выбрать - решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально - это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты - автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту - «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя , поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения - ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке :

  1. Входной фазный провод;
  2. Выход фазы;
  3. Входной нулевой провод;
  4. Выход нуля.

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится - ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

  • 1, 2 - Вход/выход фаза А;
  • 3, 4 - -//- В;
  • 5,6 - -//- С;
  • 7, 8 - Вход/выход ноля.

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Добрый день, дорогие гости и постоянные читатели сайта «Заметки электрика».

Сегодня я Вам расскажу как правильно произвести установку и монтаж электросчетчика.

Установка электросчетчика производится по требованиям нормативного документа , согласно раздела про учет электроэнергии.

1. Помещение

Счетчики электрической энергии необходимо устанавливать в сухих помещениях и они должны быть расположены в удобных и доступных местах для их обслуживания. Температура в таких помещениях не должны быть ниже 0°С и выше 40°С.

Если температурный режим трудно организовать, то необходимо предусмотреть утепление в зимний период, например, установить его в утепленный шкаф с возможностью подогрева.

2. Место установки

Электросчетчики разрешено устанавливать в следующих местах:

  • на стене
  • на панелях и щитах учета
  • в шкафах
  • в релейных отсеках КРУ (комплектное распределительное устройство)

3. Крепление

Счетчики электроэнергии допускается крепить:

  • на металлических щитках
  • в пластиковых щитках и боксах (пример установки счетчика в квартирном )
  • на деревянных щитках

4. Высота

Монтаж и установка электросчетчиков производится на высоте от 800-1700 мм от уровня пола, а также желательно на уровне глаз человека — для удобства обслуживания и снятия его показаний. Это весомое доказательство тому, что на недосягаемой высоте. Об этом подробнее здесь.

5. Угол наклона

Индукционные счетчики электроэнергии необходимо устанавливать с углом наклона не более 1°С. Если это условие не соблюдать, то возникнет дополнительная погрешность .

6. Габаритные размеры шкафов, ниш и щитков

Самое главное условие по габаритным размерам шкафов, ниш и щитков для установки счетчиков электрической энергии:

  • легкий и удобный доступ к выводам электросчетчика и (если таковы имеются)
  • удобная возможность для

7. Подключение проводов к электросчетчику

При подключении проводов к счетчику электроэнергии необходимо соблюдать следующие условия:

  • зачищать провода длиной не менее 12 (мм)

8. Коммутационные аппараты

Для быстрой и безопасной замены электросчетчиков напряжением до 0,4 (кВ) необходимо установить перед ними коммутационный аппарат (автоматический выключатель, предохранители) на расстоянии не более 10 метров. Более подробно об этом .

Чаще всего, энергоснабжающая организация видит способ хищения или обмана в установке автоматического выключателя перед счетчиком. Поэтому рекомендую заранее поместить автоматический выключатель в специальный пластиковый бокс, который имеет «ушко» для его пломбирования.

P.S. Обязательно прочитайте мою статью о проблемах с энергоснабжающей организацией -

81 комментариев к записи “Как правильно установить электросчетчик”

    Теперь буду знать как произвести установку и монтаж электросчетчика.Спасибо за полезную и подробную информацию.

    Ваш сайт обязателен для изучения для каждого мужчины.

    Аха-ха ха видео смешное

    Сайт просто находка для мужчин

    По восьмому пункту хочу еще добавить что это требование ПУЭ, которое электроснабжающая организация не желает выполнять в большинстве случаев, о причине вы правильно написали.

    А можно ли установленный на металлическом щитке на стене счетчик накрыть шкафчиком из дсп с дверцей из МДФ. Будет ли это нарушением?

    Можно. Но почему бы Вам не поместить его в пластиковый бокс, так будет эстетично.

    Счетчик установлен не верно, согласно ПУЭ необходимо установка испытательных блоков или коробок типа КИУ3, для возможности безопасного обслуживания, т.к. вторичные цепи ТТ раскорачивать нельзя, в данном случае пакетный автоматический выключатель не обеспечивает безопасность (коробка будет стоить дешевле и «электрики» придираться не будут, есть требования о необходимости пломбирования цепей учета)! Также согласно ПУЭ высота установки счетчика от 0,8 до 1,7 метра, но допускается от 0,4 м. При подключении 3-х фазных счетчиков необходимо соблюдать чередование фаз, а также полярность вторичной обмотки трансформаторов тока (ТТ), необходимо оставлять запас провода не менее 5 см. Зачистка проводника должна проводится в зависимости от размера клемной колодки счетчика, так что бы изоляция не попала под зажимы и голый провод не вылезал из-под крышки клемной колодки. Современные микропроцессорные счетчики отображают правильность чередования фаз и к тому же практически не меняют своей погрешности при ее изменении, но юридически энергоснабжающая организация будет права если укажет на неправильную схему включения. Также есть пакетники со специальными крышечками, которые позволяют пломбировать контакты. Установить счетчик легко, но требуется внимательно изучить все нюансы.

    Андрей, Вы наверное не читали мои статьи: и про .

    В данной статье счетчик установлен верно. Инспектор все проверил и повесил пломбы. Вы когда нибудь видели, что в жилом частном доме счетчик устанавливали через клеммник?

    Помогите решить вопрос о «правильной» высоте установки счетчика-матрицы на уличном столбе. Счетчик установлен вне пределах нормальной досягаемости, и электросеть обязывает!!! использовать стремянку для снятия показаний. На просьбы и жалобы о переустановки счетчика ниже не реагируют.

    спасибо, статья полезна. Вопрос в том, что счетчик уже установлен на высоте 2.2 метра в переносе отказывают, что делать?

    Всё нормально,понятно,но вопрос немного не по теме. Счётчик ЛЕНЭЛЕКТРО,- что за сигнализация в нём,под нагрузкой мигает красный диод,рядом со стрелкой ещё что-то вроде диода.Какова их роль и о чём они «говорят» ?

    Сергей, красный светодиод — это наличие тока в цепи, т.е. чем больше потребляемая нагрузка, тем чаще он мигает.

    У меня в магазине был установлен счетчик в туалете. В ходе ремонта я заменил полностью проводку при повторном опломбировании работники электросетей выдали мне акт на перенос счетчика в другое место. Я отказался на перенос. Данное помещение не является особо сырым. И до того как я приобрел данный магазин счетчик стоял там и некому не было до него дела. Правильны ли действия работников электросетей.

    Сергей, а что в акте написано — причина какая переноса.

    Здравствуйте!Крайне полезный сайт,админу большое спасибо!!! Собственно у меня вопрос,-имеет ли право(законное) энергосберегающая компания,отказать мне о вводе в эксплуатацию счётчика?(ПУ собираюсь монтировать самостоятельно).Допуска у меня нет.Дом многоквартирный НМ. P.S.20 лет работаю на стройке,за это время освоил несколько смежных профессий.Всегда на своих объектах делаю и электрику,и сантехнику,и ещё много чего,но ни разу не отказывали о вводе в эксплуатацию.Спасибо.

    Подскажите, ТУ выдали на 10 кВт (но этого мало для настоящего времени),система трехфазная, подключать СИП 4 4х16. Хочу поставить счетчик сразу на 100А (чтоб был запас), какой автомат д счетчиком и после (чтоб был запас. т.к. ограничителя по мощности нет. вдруг реальное потребление будет больше 10 кВт). Энергоснабжающая организация может запретить ставить счетчик и автоматы на большую мощность. чем написано в ТУ на присоединение.
    Спасибо

    Владимир, номинал вводного автомата должен быть указан в ТУ. Для 10 (кВт) трехфазной нагрузки это 16 (А). Счетчик можно на 100 (А) — на это запретов нет.

    Дмитрий подскажите вот что. Как надзирающая организация сможет меня проконтролировать, если я устанавливаю прибор учета элекроэнергии, у себя в квартире, при том еще, что вводной кабель с лестничной площадки пройдет у меня в квартире не менее 4 метров до устанавливаемого счетчика. Другими словами могу ли я этот кабель скрыть в стене или он должен быть виден по всей свой длинне (для контроля за несанкцинированным подключением)?

    Дабы защитить сборки от хищения электроэнергии не обязательно устанавливать автоматические выключатели в боксы, достаточно установить пломбы-заглушки на винты автоматических выключателей, благо, сейчас они есть для всех типов современных автоматов.

    Увы, как говорит «Консультант», 530-е постановление утратило свою силу.

    А вопрос интересный. Счетчик стоит на лестничной клетке, я его в собственность никак не оформлял, но, по мнению электрической компании, обязан заменить на свои средства. Есть ряд туманных «правовых актов». Вот, например, парочка. ГК, статья 543 п.2: 2. В случае, когда абонентом по договору энергоснабжения выступает гражданин, использующий энергию для бытового потребления, обязанность обеспечивать надлежащее техническое состояние и безопасность энергетических сетей, а также приборов учета потребления энергии возлагается на энергоснабжающую организацию … .
    Постановление Правительства РФ от 13 августа 2006 г. N 491, приложение, п.7:»В состав общего имущества включается внутридомовая система электроснабжения, состоящая из … до индивидуальных, общих (квартирных) приборов учета электрической энергии, а также другого электрического оборудования, расположенного на этих сетях.»
    Из последнего таки следует, что счетчик, услановленный на лестнице — потребителя

    В ноябре 2014г. в частном доме решил поменять проводку. Заодно и заменил электросчетчик. 26.11.2014г написал заявление на снятие пломбы. 27.11.2014г снял старый и на том же месте установил новый счетчик, и сразу же сообщил об этом. Потом еще трижды ездил и требовал что бы они поставили пломбу и зарегистрировали счетчик. 26.12.2014г (через месяц) наконец приехали ставить пломбу. Сразу же заявили что отказываются поломбировать так как счетчик стоит на высоте более 170см от пола и укатили обратно. Я померял. Да, высота 195см. Но ведь старый счетчик стоял на той же высоте около 15 лет и небыло никаких претензий. Меня устраивает, мне удобно. Мне что прийдется все переделывать?

    Видимо придётся, должен быть установлен не более 1,7 м

    Хорошая статья

    Почему МЭСК требует установку счетчиков Матрица, а я хочу установить Меркурий он дешевле, а они грозят не выдать акт раз ограничения?!!!

    Здравствуйте, есть ли нормативы установки счётчика на улице, если рядом проходит газовая труба? Возможности поставить на стену где нет трубы нет! Заранее спасибо!

    Виктор, добрый день. Согласно ПУЭ, п.7.1.50, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок (к ним относится и электросчетчик) до газопроводов должно быть не менее 0,5 (м). Таким образом, счетчик на эту стену, где у Вас проходит труба, устанавливать допускается, но только при условии, что от трубы до прибора учета будет не менее полуметра.

    Здравствуйте! Наша фирма занимается установкой и пломбировкой счетчиков для населения в многоквартирных домах. Сейчас вновь встал вопрос о допуске наших электриков для проведения работ.
    С одной стороны это сети которые обслуживает РЭУ и надо писать им письмо на допуск наших людей. Но с другой стороны есть пункт 7 постановления 491 который гласит: » В состав общего имущества включается внутридомовая система электроснабжения до индивидуальных, общих (квартирных) приборов учета электрической энергии.». Т.е получается что счетчик уже не является имуществом, обслуживаемым РЭУ и можно на нем без допуска от них.
    Подскажите пожалуйста каким путем идти? Или может есть еще какие-нибудь нормативные документы по этому вопросу?

    Добрый день! Хочу установить счетчик в туалет.Можно или нет?

    Мария, можно, но если относительная влажность воздуха в туалете не более 60%.

    ПУЭ, п.1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте…

    Прошу помочь. Сейчас приходил электрик из управляющей компании по моей заявке опломбировать мне счётчик, я 19 октября подавал вместе с претензией ещё заявку от себя и вот они 4 дня думали там что делать и решили начать со мной войну. Электрик замерил на какой высоте висит счётчик и выдал предписание повесить его низко, указали в предписании на основании главы 1,5 ПУЭ-7, в предписании указали, что неопломбированный счётчик даёт им право отключить меня от сети. Я не нахожу такую главу, поскольку у меня какая-то неполная версия ПУЭ-7, но насколько я знаю, что высота рекомендуется, а не является строго обязательным требованием, показания у меня видно и без стула даже. Электрик говорит что раз я такой грамотный и первый начал, то они тоже будут сопротивляться. Только сопротивляются они странно, я ему сразу сказал что счётчик у меня где висит, там и будет висеть и я ничего переделывать не буду. Я заявку подавал 19 числа, должны были в течение 3 дней приходить, я ничего не подписал, поэтому юридически никто ко мне не приходил если что. Если кто знает, дайте пожалуйста ссылку на правила, чтобы уточнить обязан я переделывать счётчик или там рекомендовано? И вообще как посоветуете быть, у меня коридор узки и если я повешу счётчик на высоте глаз, он будет мешать чисто физически, даже мебель нельзя будет заносить.

    Постановление Правительства РФ от 04.05.2012 N 442
    (ред. от 04.09.2015)

    144. Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, определяемых в соответствии с настоящим разделом с соблюдением установленных законодательством Российской Федерации требований к местам установки приборов учета. При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

    Здравствуйте!
    Прошу помощи, совсем запутался во взаимоисключающих рекомендациях «специалистов».
    Имею двойной ввод в дом:
    первый: 3-ф и 4 провода по 25 кв.мм (СИП); второй: 1-ф и 2 провода по 10 кв.мм (медь).
    Вводы с разных подстанций. Выполнено отдельное заземление.
    Волнует вопрос правильного монтажа узла учета, состоящего из двух электросчетчиков: 1- и 3-фазного. Где объединить нули: до или после счетчиков? Как исключить двойной учет или, наоборот, его отсутствие? Будут ли работать УЗО на каждой из четырех имеющихся фаз? И что делать с заземлением чтобы оно было самым надежным?
    После узла учета предполагается установка АВР на базе ПФ-60А на каждую фазу — вроде это самый простой вариант.
    Как со всем этим не накосячить?
    С уважением, Владимир.

    а что мне делать, если у меня перед электро шкафом с пакетниками и счетчиком, стоит роспаячная коробка, а там провода вводные на орехах, как мне это все опломбировать?

    Игорь, это не Ваша проблема, а проблема электросетей. А пломбируется легко — вся коробка в целом, например, с помощью тех же бумажных пломб.

    однофазный учет для частного дома,какой автомат устанавливать до прибора учета-одно- или двух-полюсный,есть какой то тех регламент на это?хотелось бы знать раздел и пункт ПУЭ чтобы говорить контролеру

    при установке на частный дом электросчётчик,должны сразу опломбировать счётчик или как?

    в какой срок должны поставить пломбу? при установке счётчика?

    Дарима, после установки прибора учета пригласите инспектора. Он проверит схему подключения, составит акт () и установит пломбу.

    поменял элсчетчик в частном доме Электрики не хотят опломбировать пока не уберу счетчик в ящик Элсчетчик находится в помещении Есть ли на этот счет какие то указания

    Юрию.
    По ГОСТ Р 51732-2001 «Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия»
    - понятие ВРУ: Электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу, в зависимости от типа здания по 3.2
    А по ПУЭ, если вводно-распределительное устройство стоит не в отдельном электрощитовом помещении, то оно должно быть по защите не ниже IP31, то есть со всех сторон оборудование должно быть закрыто кожухом, и кожух должен быть отнюдь не деревянным, а обеспечивающим нераспространение огня по этому же ГОСТу — или из стали или из специальной пластмассы с соответствующим сертификатом на огнестойкость.
    Так что на вводе электроэнергии должен быть установлен ящик или панель, в котором устанавливаются вместе вводной и распределительные выключатели, электросчетчик и еще кое-что типа УЗО на 300 мА (обязателен по противопожарным нормативным документам) и ограничитель импульсных перенапряжений (обязателен для воздушного ввода по нормам ПУЭ).
    Таким образом, специалист электросетей хоть и не сумел обосновать свои требования, но он прав…. Мне так кажется.
    Другое дело, является ли замена электросчетчика основанием для изменения стороннего оборудования.
    Жестких требований и фраз в нормативных документах или в том же ПУЭ, что счетчик должен быть в закрытом кожухе при его замене или даже установке нет. Вот такая обстановка на сегодняшний день.

    Добрый день.

    Есть пара вопросов.

    1. Пришло время поменять старый счетчик в квартире. Дом старый, с высокими потолками. Электпошит стоит под потолком. Раньше мы сами показания вписывали и сами туда лазили по имеющейся стремянке. Потом работники энергосбыта стали лазить. Претензий к установке старого счетчика у них не было. А теперь его нужно поменять и по правилам установить гораздо ниже. Но ниже не получается, снизу стоит шкаф. А сбоку от шкафа дверные проемы. То есть опустить туда счетчик не получается. А выносить его в сторону получается слишком далеко. Можно ли мне в принципе установить новый счетчик на старом месте, при наличии в квартире стремянки, для доступа туда?
    2. Вместе со счетчиком я установлю и новый электрощит.В маленьком боксе, под опломбировку, будет вводной автомат. А в бошьшом пластиковом боксе будет счетчик и автоматы. Счетчик на DIN рейку Нева 103/5. Не будет ли придирок в том плане, что пломбы счетчика (после опломбирования)будут закрыты передней панелью бокса и недоступны для контроля при снятии показаний работниками энергосбыта? Может стоит сделать отверстия в панели бокса, чтобы пломбы были видны?

    Здравствуйте!
    В вопросе от 01.07.15:»Здравствуйте, есть ли нормативы установки счётчика на улице, если рядом проходит газовая труба? Возможности поставить на стену где нет трубы нет! Заранее спасибо!»
    Вы ответили:»Согласно ПУЭ, п.7.1.50, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок (к ним относится и электросчетчик) до газопроводов должно быть не менее 0,5 (м). Таким образом, счетчик на эту стену, где у Вас проходит труба, устанавливать допускается, но только при условии, что от трубы до прибора учета будет не менее полуметра.»
    Меня интересует следующее:на уличной стене частного дома устанавливается газовый счетчик(на углу дома). Но уже имеется электрический подвод к дому (на стене установлен электричесеий счетчик и 2х фазный автомат и все это специальном пластиковом ящике) от угла дома до электрической конструеции 80см.
    В установке газового счетчика горгаз откпзывает «близко нельзя электрики заругают»….

    Есть пункт: «7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.
    ……

    При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31.

    Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.» того же документа.

    Так на какой пункт мне ориентироваться??????
    Хочу что оба счетчика бвли на одной стене начиная от ула дома.

    Добрый день!
    Договорился с РЭС, чтоб оставить свой счётчик в доме, но теперь они требуют провести до счётчика ВИДИМЫЕ провода, чтобы по их словам у меня не было возможности воровать электричество. На мой вопрос, о законности данного требования отправили меня читать ПУЭ. Читаю ПУЭ… Если там такие требования?

    Заранее благодарен!

    Валерий, со времен СССР всегда одни и те же буквы, но разными сторонами, читались по-разному. Особенно- чиновниками. Очевидно, у них уже ПУЭ не 7-го, а 17-го издания.

    Поеду на днях к главному инженеру РЭС-а снова. Задам вопрос: на основании какого конкретного пункта ПУЭ они требуют установку ОТКРЫТОЙ проводки до счётчика. О результатах отпишусь.

    Нас перевели в другую энергокомпанию и они дали предписание на замену сч тчика, он стоит на улице, но отказались заменить его сами! В итоге счётчик болтается на проводах в ящике, его опломбировали! Сейчас он выдаёт в месяц на 1000 кв больше чем есть, но я ничего немогу добиться! Раньше платила за 300 кВт, а сейчас за 1300-1500, хотя потребления энергии максимум на 250_300 кВт Что дальше с этим делать и как бороться я не знаю!

    Здравствуйте. Живу в пятиэтажном многоквартирном доме. Хочу поменять ввод в квартиру (от щитовой, живу на 1м этаже) завести три фазы и поставить трехфазный счетчик. Примут его к расчету? или нужно выполнять какие то дополнительные требова
    ния?

    Сергей, чтобы перейти с однофазного ввода на трехфазный, и соответственно, зарегистрировать трехфазный учет в квартире, Вам сначала нужно подать заявку и получить разрешение. Дело в том, что проектом электроснабжения дома не предусматривается питание квартир от трехфазной сети 380 (В), за исключением жилых домов с квартирами повышенной комфортности. Но если внутренние сети позволяют увеличить потребляемую мощность, то Вам без проблем дадут разрешение и выпишут ТУ, которые обязательно нужно будет выполнить. Но вопрос в другом?! А Вам зачем в квартире трехфазный ввод? Мощности одной фазы не хватает или имеются трехфазные потребители?!

    Добрый день, приобрели дом в деревне(эл.счетчик старый внутри дома)стали переоформлять документы на себя, а в Энергосбыте поставили условие: вынести счетчик на столб уличного освещения во дворе. Возможно ли нам просто поменять старый счетчик на новый, но без вынесения на улицу. Инженеры Энергосбыта утверждают, что без этого мы не сможем переоформить документы.Заранее спасибо.

    добрый день разбираюсь тут с перепланировкой квартиры, общался с инженером ПИБа, и она помимо прочего, выдала следующее: у вас счётчик установлен не правильно, он стоит на стене ванной комнаты снаружи, в железном шкафу..
    У вас написано что не может устанавливаться во влажных помещениях, а она утверждает что ещё и на наружных стенах этих помещений, скажите верно ли это, и где это написано в нормативах?

    Илья, запретов на установку счетчиков на наружной стене ванной комнаты нет в Правилах. Запрещено лишь в самой ванной комнате устанавливать распределительные устройства и устройства управления (ПУЭ, п.7.1.52), распределительные коробки, а также розетки и выключатели (ПУЭ, п.7.1.48) на расстоянии ближе, чем 60 (см) от дверного проема душевой кабины или смесителя. Запретов по наружной стене нет, тем более если счетчик установлен в щите. Кстати, какая степень защиты щита? Какого исполнения, наружного или внутреннего? А Вы в следующий раз не теряйтесь и спросите инженера, на какой пункт Правил она ссылается, пусть укажет конкретный пункт.

    самая дешевая металлическая навесная коробка, прикручена саморезами к стене через отверстия внутри без каких либо прокладок, в теории если по стене вода побежит, то вполне может попасть в щиток.
    У инженера как-то всё тяжко с конкретными документами…

    где-то в интернетах видел что нельзя устанавливать в помещениях находящихся под ванными и сан узлами, может это роляет, у соседей то надомной то-же сан узел такой-же, и если с моего не протечёт, то с их вода как раз по этой стене может пойти

    Илья, вот выдержка, которую Вы имеете ввиду. ПУЭ, п.7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.

    Здесь речь идет про электрощитовые помещения, вводные распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ), а не про распределительные и групповые щиты. А если так судить, то затопить может и не только по смежной стене ванной. В общем, решать конечно Вам, но на Ваш вопрос я ответил. Явного запрета на установку квартирного щита на стене ванной комнаты нет. Еще добавлю из своей практики, во многих новостройках, где мы проводили пуско-наладку, квартирные щиты были установлены именно на стене с ванной и это было официально утверждено проектом и соответствующими контролирующими органами.

    Добрый день! 1,5 года назад,управляющая Энергокомпания установила за свой счет эл.счетчик и заверила,что он 1тарифный,при этом не предоставив паспорт счетчика.При подаче заявления, о установке 2х тарифного счетчика/мною купленного/,компания извещает меня,что счетчик,ранее ими установленный,является 2х тарифным и они готовы перевести его на 2 тарифа.Могу ли я настаивать на установке моего нового счетчика и как это сделать,т.к. я понесла определенные затраты на приобретение счетчика и есть подозрение о некорректной работе счетчика/после установки их счетчика счета приходят большие/

    Как и чем вы установили, что СЭ работает некорректно? ДО этого у вас какой СЭ бый, с колесиком?

    Доброго времени суток!
    Обязали сменить электросчетчик(отработал 15 лет), с обязательной установкой на улице.
    Счётчик приобрёл в магазине с паспортом, в котором стоит заводской штамп поверки.
    У меня его изъяли, якобы для дополнительной поверки.
    Прошла неделя и счётчик вернули.
    Установил счётчик самостоятельно, так как имею определённые знания в электротехнике.
    Старый счётчик не снимал, он опломбирован и стоит в доме.
    Написал заявление на пломбировку нового счётчика и получил ответ, что проверка правильности монтажа нового электросчетчика — услуга платная и только после оплаты приедут, проверят и опломбируют.
    Правомерно ли это?
    Кстати, так как у меня сейчас работаю оба электросчетчика, я записал показания обоих и пришёл к выводу что новый счётчик считает на 1кВт больше за 24 часа. Получается 365 кВт в год лишних придётся оплачивать….

    Вы бы еще хоть слово о ФИО нового и старого СЭ написали, вааще было бы.
    Мало ли что и где вы приобретали, МПИ этого СЭ какой? Гадать?

    Здравствуйте. Пожалуйста, поясните про крепление электро счётчиков на деревянных щитках. Значит ли это, что счётчики можно устанавливать на съёмные панели из ДСП, которые закрывают электрошахту в многоквартирном доме на лестничной клетке.

    Виталий, согласно ПУЭ, можно. Но, согласно, здравого смысла, не рекомендовал бы! Лучше все же применять пластиковые, металлические или другие негорючие материалы.

    Макуха эта- ДСП, не для такого применения. Если так хочется, то я уже брал бы бакелитовую фанеру- прочная, не гниет, не боится влаги, очень мало ее впитывает, не горит просто так. И вид приличный.

    Спасибо за ответ про съёмные панели. Но это значит, что правила позволяют счётчики и на двери крепить.

    Ну зачем же передергивать? Съемные не означает ничего, кроме того, что они не монолит- фрагмент стены, а некий встраиваемый/съемный/сменяемый элемент конструкции.
    Любой настенный и встроенный в стену щиток/ящик/шкаф тоже сменный/сменяемый, или его с форточкой сравним?

    Я говорю о крышке, которая закрывает стояк эл. шахты, а не просто о неком декоративным/встраиваемым/съемным/сменяемым элементом конструкции». Эта крышка, по краям, крепится к стене. Выверни крепёж и уноси счётчик.
    И ещё, ни разу не видел счётчика на крышке эл. щитка или шкафа с эл. оборудованием.

    О крышке это первое ваше сообщение, сразу бы так и писали.

    Уважаемый Админ! Сегодня возник конфликт с местными РЭС — выполняли замену ПУ в ячейке 0,4 кВ уличного трансформатора советских времен 10/0,4 кВ — 400 кВА. Приехал инспектор по счетчикам и заявил, что ПУ необходимо вынести наружу, мол ТП — электроустановка 10 кВ и в ней не должно быть счетчиков. Откровенно говоря послал его на х…!
    …переобучение. Ведь нигде, насколько я помню, не сказано, что нельзя устанавливать ПУ в ячейках 0,4 кВ трансформаторных подстанций. Я прав?

    Здравствуйте, подскажите старый частный дом и счетчик на стене внутри, провода до счетчика проложены в стене,нужно ли прокладывать провода до счетчика открыто (типа наглядно что не воруем) и есть ли пункты пуэ по этому поводу?

    А что, требуют?

    Здравствуйте. Живём в СНТ.Недавно полностью поменяли проводку в доме на скрытую, поставили новый счётчик на старое место. Основной кабель проходит как и до замены с чердака через дырку в потолке кратчайшим путем напрямую в ящик длиною не более 3 метров. Наш местный электрик отказался опломбировать счётчик обоснуя тем, что кабель должен идти снаружи по периметру дома и заходить через отверстие в уличной стене,открыто спускаясь к ящику.С учетом этих требований это означает,что вместо 3-х метров, нужно будет тянуть все 10, и бурить стену толщиной не менее 40-ти см. Сам же электрик сознается,что большая часть домов опломбирована без учета этих требований. Правомерны ли его требования или можно оспорить?

    Спорьте, если поможет. В СНТ свои порядки, с кем спорить будете?

    Для начала попрошу ознакомить с официальным решением СНТ о нормах установки электричества, если таковое имеется. Когда приходили снимать старый счетчик в устной форме предупредили, что имеются ограничения 20 ампер, про кабель на улице ни слова. На собраниях этот вопрос тоже не поднимался.В доме родителей опломбировали счетчик год назад, все без проблем. Теперь сменился электрик, а с ним и новые правила. Правда пока не понятно кем написанные…

    Ой, мама, похоже, вы не понимаете разницы между терминами ОФИЦИАЛЬНЫЙ и РЕШЕНИЕ СНТ. Ну так вышло, договорились, порешали и обошли ваше пресловутое «официальное» решение, бывает.
    И в заключение- если ОФИЦИАЛЬНОЕ, то …Правда пока не понятно кем написанные… как понимать?
    Все эти местечковые вопросы решаются по месту появления, о каком официозе речь? Даже суд не станет рассматривать такое. Поверьте.

    Да, Вы правы я не понимаю ни разницы ни логики. Есть решение, почему не ознакомили, нет такого значит должны опломбировать.
    Спасибо за совет.

    Извините, но ваши вопросы выходят за пределы электрики! Ну кто виноват, что вам не дали почитать под расписку решение собрания, совета СНТ, почему сами не спросили? Почему у соседа так, а с вас требуют иначе- тоже к электрике не относится.

    Пришло время замены счётчика по МПИ в частном доме в деревне московской области. Посчитала максимальную нагрузку при всех включённых приборах, она равна 7,2 кВт. Хочу поставить входной автомат до счетчика на 32 А, так как деревня не газифицирована и готовлю еду на электроплитке. А мне электрик Мосэнергосбыта хочет поставить автомат только на 25 А, то есть на общую мощность в 5 кВт. В деревне электролиния и общее оборудование модернизированы и установлены новые. Договора на максимальную подачу мощности на мой дом нет, так как старому счетчику 40 лет.
    Подскажите, пожалуйста, в каком документе описываются эти нормы. Счётчик хочу установить однофазный многотарифный.

    Это все в компетенции местных поставщиков услуг. Дают 25- берите, часто и 16-ю амперами ограничивают.
    То, что вы насчитали 7 кВт не значит, что все это одновременно включено.
    С учетом вида древней вашей проводки на фото, то и говорить не стоит о 25-ти амперах.

Наличие счетного прибора, измеряющего расход электроэнергии – обязательное условие сотрудничества с поставляющими электричество компаниями. Бытует мнение, что и монтировать измерительно-подсчитывающее устройство тоже должны только они. Однако установка счетчика электроэнергии может производиться своими руками, если у хозяина бани имеется бумага о допуске к работам с высоким напряжением. Если нет указанного разрешительного документа, владелец имеет право обратиться к опытным электрикам, не претендующим на равную с электроснабжающими компаниями оплату. Независимо от того, заказчиком будет собственник или исполнителем, ему стоит ознакомиться с нюансами установки.

Типы применяемых в быту электросчетчиков

Не вдаваясь в подробности классификации электросчетчиков, сразу вычленим из изобилия модификаций те, что используются в быту. Нам интересны счетные приборы для регистрации расхода переменного тока, т.к. именно он поступает на отечественные бытовые объекты. Переменный поток электроэнергии характеризуется непостоянством величин напряжения и часто меняющимися направлениями движения электронов. Постоянным напряжение и равнозначным вектор потока бывает только после обработки промышленными трансформаторами или всем известными элементарными зарядными устройствами.

Классификация по количеству фаз

Клан счетчиков переменного тока делится на два различающихся по фазам семейства. Первому семейству надлежит заниматься подсчетами потребления в однофазной двухпроводной сети, второй подгруппе – в трехфазной трехпроводной либо четырехпроводной системе.

Собственнику банного сооружения нужно знать, что:

  • если расход электричества не превысит 220 В, можно спокойно приобрести недорогой однофазный счетчик. Не обязательно даже озадачиваться подсчетами пропускной способности прибора, т.к. все последние модели обладают существенной мощностью;
  • если для работы электрического оборудования необходимо от 220 до 380 В, покупать следует трехфазный счетный аппарат. Желательно электронную модель;
  • если проводилась с целью дополнительного подключения мощных потребителей энергии (например, насоса, бойлера, электропечи, стиральной машины), путь хозяина лежит в энергоснабжающую фирму за получением технических условий, а заодно и за параметрами возможных для установки счетных приборов.

Представителями энергосбытовой организации может быть порекомендована конкретная модификация электросчетчика. Чаще всего их рекомендации связаны со спецификой местной систематизацией сбора и обработки сведений, реже с желанием продать имеющиеся на складе аппараты.

Вообще на родных просторах в туманной перспективе планируется объединение всех бытовых регистраторов расхода электричества в целостную систему АСКУЭ. Уже сейчас автоматизация процесса потихоньку поэтапно проводится. Потому лучше заранее разузнать в ТСЖ или у поставщика энергии, каким каналом связи они собираются пользоваться. Это чтобы не менять впоследствии недавно установленный счетчик.

Интервал традиционной поверки однофазных счетных приборов равен 16 годам. Срок эксплуатации 32 года. Трехфазный прибор нужно будет демонтировать и нести на поверку через 6 или 8 лет в зависимости от уровня сложности модификации.

Короче, чем проще прибор, тем с ним меньше мороки. Да и работают элементарные системы гораздо дольше. Однако если баня оснащена мощными нагревателями и вода в нее подается скважинным насосом, спорить с техническими требованиями бессмысленно. Т.е. нужен трехфазный счетчик, желательно с памятью и возможностью дифференцирования тарифов.

Механический или электронный - какой лучше?

В любом приборе учета электроэнергии есть измеритель мощности ваттметр и обязательное устройство, фиксирующее количественные показатели потока энергии. Согласно конструктивной специфике подсчитывающего устройства приборы делятся на:

  • Электронные счетчики, фиксирующие потребление электричества посредством преобразования электрического сигнала сначала в аналоговый, а затем в импульсный вариант;
  • Индукционные счетчики, регистрирующие расход энергии путем банального подсчета числа оборотов алюминиевого диска, приводимого в движение индукционными токами.

Индукционные приборы учета дешевле, массивней и привычней. Их установка производиться на 3 имеющихся в комплектации винта с креплением в шкаф или на диэлектрическую панель. Прогрессивные электронные аппараты дороже, но их электронная начинка содержит несколько весьма полезных функций. Например, у владельца электронного счетчика есть возможность контролировать расчеты с поставщиком, т.к. память прибора может хранить все полученные сведения за год.

Казусов и проблем с монтажом аккуратненького электронного прибора вообще не возникнет. Его крепят на DIN-рейку, которую фиксируют в шкафу из металла либо негорючего пластика. Домашним мастерам, абсолютно не желающим разбираться с тем, как подключить счетчик электроэнергии, могут в магазине предложить полностью скомпонованный шкаф с уже установленным на место счетным прибором и автоматическими средствами защиты проводки.

Согласно регламенту ГОСТа 6570-96 максимально допустимый класс точности индукционных приборов должен быть не ниже 2,0. Новые счетчики механического типа просто не выпускают уже с более низкими показателями. Максимально допустимая погрешность электронных аппаратов 1,0, в многотарифных системах допустимо 2,0.

Класс точности является отображением погрешности счетного прибора, выраженной в процентах. Т.е. на 100% расходованного и зарегистрированного электричества электронный аппарат может накинуть 1% или наоборот. Механический аппарат не порадует аналогичной щепетильностью. Какой из счётчиков электроэнергии лучше приобрести, выбирать будущему обладателю. Однако энегроснабжающие компании настоятельно советуют обратить пристальное внимание на электронные модели, как на более точные и легко встраиваемые в систему автоматической обработки варианты.

Однотарифные и многотарифные приборы

К плюсам электронных счетчиков вполне обоснованно отнесена замечательная возможность дифференцированного учета расхода электричества. Однотарифные индукционные аппараты не обладают данным экономичным преимуществом. Последний из указанных подвидов будет беспрекословно фиксировать потребление, не предоставляя хозяевам возможность сократить оплату за энергию в часы наименьшего на нее спроса.

Приобретение многотарифного счетного аппарата позволит платить:

  • согласно полному тарифу за расход электроэнергии, начиная с 7.00 вплоть до 23.00;
  • 0,7 полного тарифа за потребление в ночные часы, когда продукт отечественных электростанций большинству потребителей без особой надобности (23.00 – 7.00ч);
  • 1,5 стандартных тарифа в пиковый период при максимальной нагрузке электросетей;
  • 0,4 от полного тарифа ночью.

Пока приверженцы грамотной экономии за счет вариаций с оплатой пользуются преимущественно двухтарифными регистрирующими приборами и одноименными схемами расчетов. Т.е. из вышеуказанных пунктов ими выбраны первые два. Однако ряды почитателей системы четырех тарифов пополняются с завидной регулярностью, объяснимой ощутимым экономическим эффектом.

Правила установки счетных аппаратов

В перечне главенствующих требований к установке счетчиков числятся возможность беспроблемного снятия показаний, защищенность от механических повреждений и исключение вероятности хищения электроэнергии у поставщиков и хозяев. Несоблюдение нормативных предписаний чаще всего сопровождается отказом энергоснабжающей фирмы пломбировать/регистрировать прибор, следовательно, и отказом в его использовании.

Обратите внимание, что расчетный электросчетчик устанавливается на границе эксплуатационной ответственности поставщика энергии и владельца строения.

Планирование места для установки

Выбор места для установки электросчетчика продиктован требованиями гл. 1.5 сборника ПУЭ, которая полностью посвящена учету электроэнергии. В ней указано, что:

  • Помещение для установки расчетного аппарата должно быть сухим, достаточно просторным для нестесненного производства работ и беспроблемного снятия сведений по потреблению;
  • При отсутствии возможности расположить шкаф или жесткую панель с расчетным аппаратом в отапливаемом помещении допускается установка в неотапливаемых отсеках, коридорах, предбанниках и снаружи строения на фасаде или на бетонных опорах ЛЕП. Для наружной установки следует купить прибор с технической возможностью функционала при - 40 º С. Наружная установка счетчиков должна производиться в утепленных шкафах с целью исключения сбоя работы приборов в зимний период. Можно использовать колпаки с подогревом не выше +20º С, обеспеченным электролампой или нагревательным элементом;
  • Основой для установки должна быть жесткая конструкция. Крепление может производиться к стене, в нише. Предпочтение отдано шкафам и диэлектрическим щитам из пластмассы, древесины, металла. В случае установки на щит между ним и стеной должен быть обеспечен вентиляционный зазор в 1,5 см. Для его формирования рекомендовано применить фаянсовые ролики;
  • Высота установки должна быть комфортной для снятия сведений. Приблизительный ориентир – уровень глаз человека со среднестатистическим ростом. Максимум 1,7м от плоскости пола, минимум 0,8м. Нормативные источники не возражают против более низкой установки с нижним пределом в 0,4м;
  • Для защиты от механических повреждений расчетные аппараты нужно расположить в полуметре от дверных и оконных проемов.

Если существует угроза механического повреждения, загрязнения, порчи детьми или вмешательства посторонних, для установки нужно использовать шкаф с замком и прозрачным окошечком напротив циферблата.

Электротехнические правила и тонкости

Правила электромонтажа расчетных приборов обозначены в той же 1.5 главе ПУЭ:

  • Запрещено сооружение электропроводки к счетчикам с использованием проводов со спайками, скрутками;
  • Минимальный размер сечения бытовой медной проводки 2,5 мм², алюминиевой 4 мм²;
  • Следует обеспечить возможность замены прибора и его демонтажа для поверки установкой перед счетчиком либо автоматического средства защиты, либо тандемом из рубильника и плавких вставок. Пропускная способность автомата подбирается согласно значению тока потребления объекта;
  • Для потенциальной переустановки, замены, ремонта нужно оставить в период монтажа запас в 12 см каждого из токоведущих элементов;
  • Изоляции нулевого провода надлежит отличаться от изоляции фазы. Если изоляционная оболочка не имеет цветовых отличий, нужно отметить 10 см подведенного к счетчику провода какой-либо маркировкой.

Не допустим уклон расчетного прибора более 1º, потому что при нарушении гарантировать достоверность показаний невозможно.

Переустановка счетчика на иное место по желанию хозяина возможна только после внесений корректировок в имеющуюся проектную документацию.

Сооружение электропроводки со счетчиком

Особых отличий в схеме подключения индукционного либо электронного счетчикаэлектроэнергии нет. Есть продиктованные конструкцией приборов пределы зачистки проводов. Для ввода в отверстия электронной модели следует зачистить 2,7 см каждого провода, для ввода в механический аппарат 2,0 см. Ни миллиметра изоляции не должно оказаться в контактной зоне. Лишних зачищенных мм вне клеммных зажимов тоже быть не должно, чтобы не было вероятности «левых» подключений и хищения энергии.

Обратите внимание, что установка общего коммутационного аппарата или предохранителей перед счетчиком для всей электропроводки необязательна, если каждая из линий после счетчика оснащена собственным автоматом.

Автоматические выключатели перед счетчиками не относятся к списку обязательных компонентов проводки. Однако их наличие позволяет проводить экстренное отключение всего объекта для ремонтных операций. Энергосбыт их не «уважает», потому что считает прибором, питающимся неучтенными киловаттами. Для монтажа автомата перед счетчиком рекомендуют покупать небольшой бокс из пластика с DIN-рейкой и наружными ушками для навески пломбы.

Стандартный алгоритм действий по подключению расчетных счетчиков:

  • Первым делом обесточим входную линию.
  • Снимаем крышку с клеммного ряда и изучаем имеющуюся на ее внутренней стороне схему подключения.
  • Зачищаем концы проводов на соответствующую конструкции длину. Каждый из проводов будем зажимать двумя винтами. Поэтому под клеммной крышкой обнаружены будут не отдельные, а парные точки подключения.
  • Вводим фазный входной провод в крайнее левое отверстие №1. Без фанатизма, но с разумным усилием закручиваем верхний винт первой слева клеммной пары. Убедившись банальным подергиванием в прочности крепления, закручиваем второй винт.
  • Подводим аналогичным образом ноль к третьему отверстию.
  • Подключаем точно также выход фазы ко второй клеммной паре, выход ноля к четвертой.
  • Из второй пары зажимов фазный провод ведем на автоматы силовых, осветительных и т.д. линий. Подключаем их последовательно, используя перемычки.
  • Из четвертой пары зажимов нулевой провод заводим на нулевую шину.

В общем, если действовать согласно схеме, совершенно ничего сложного. Главное не отступать от предписаний ПУЭ и следить, чтобы подключение выполнялось согласно направлению электропотока. А по завершению работы нужно вызвать представителя Энергосбыра для проверки и опломбирования.



2024 stdpro.ru. Сайт о правильном строительстве.
