Нагель по бетону – характеристики и применение в строительстве. Нагеля для крепления бруса Железный нагель

Основой любого дома является фундамент и его стены. Касается это и возведения деревянных домов. Их стены должны быть прочными, бревна либо брусья хорошо зафиксированными. Просто так уложить даже небольшой сруб не получиться, со временем венцы деформируются, сместятся, что приведет к искривлению стен или же вовсе к их полному разрушению. Именно поэтому изготавливаются самые разнообразные крепежные элементы, при помощи которых венцы сруба прочно скрепляются друг с другом. Наиболее простыми в использовании, доступными в цене и популярными являются нагеля. Но они существуют нескольких видов и различных форм, поэтому при их выборе необходимо знать, каким именно нагелям лучше отдать свое предпочтение.

Что представляют собой крепежные элементы – нагеля?

Нагеля – это стержни квадратного, треугольного либо цилиндрического сечения, предназначенные для закрепления двух бревен либо брусьев в срубе между собой (нижнего и верхнего). Устанавливаются нагеля в срубе в шахматном порядке, расстояние между ними должно составлять не менее 1 метра. Для начала в бревнах либо брусьев просверливается отверстие, а затем в них уже необходимо забивать нагеля. При этом нужно пользоваться только деревянными молотками, чтобы не повредить торец шканта. Устанавливаются нагеля строго вертикально, таким образом, они не будут препятствовать скольжению бревен либо брусьев вниз. Если нагель плохо поддается забивки, то усердствовать не стоит, лучше просверлить данное отверстие чуть большим диаметром.

Данные крепежные элементы обеспечивают стенам сруба устойчивость и прочность. Нагеля во время усадки сруба предотвращают деформацию бревен, снижается вероятность образования на них трещин внушительных размеров. Также после высыхания бревен нагеля обеспечивают им плавное скольжение вниз, чем уменьшают зазоры между венцами сруба. Изготавливаются они различных размеров. Чаще всего они встречаются выполненные диаметром 25-30 мм. Отличия у нагелей имеются не только в их размерах, но и разновидностях.

Виды нагелей

Существуют данные крепежные элементы нескольких видов: металлические и деревянные. Металлические нагеля являются прочными, изготавливаются из стали, обладают ребристой поверхностью. Используются они в деревянном домостроении редко, т.к. даже после обработки защитными составами, находясь в структуре дерева, они со временем подвергаются коррозии, а ржавчина в свою очередь негативно сказывается на самих венцах сруба. Да и на металлических шкантах образуется конденсат, который приведет рано или поздно к развитию гниения деревянного материала. К тому ребристая поверхность металлических нагелей травмирует древесину во время ее движения.

Деревянные нагеля по прочности не уступают металлическим, т.к. изготавливаются они из твердых пород древесины. Они обладают гладкой поверхностью, чем не травмируют движущиеся венцы сруба во время их высыхания и усадки. Деревянные нагеля хорошо сочетаются с венцами сруба, они не вызывают их гниение и других негативных реакций.

Как правильно выбрать нагеля для сборки сруба?

Покупая нагеля для сборки деревянного дома необходимо учитывать следующее:

• Приобретать все же желательно именно деревянные нагеля. Наиболее прочными являются шканты, изготовленные из березы. Можно приобрести и нагеля, изготовленные из дуба, но по своей стоимости они слишком дороги.
• Покупать желательно нагеля именно круглого сечения, под них будет легче подготавливать отверстие в венцах.
• В продаже могут встречаться как короткие, так и длинные нагеля. Рекомендуется остановиться на длинных, их можно уже на месте разрезать на необходимую длину.
• Обязательно нужно при покупке обращать внимание на имеющиеся дефекты. Их должно быть по минимуму, нагеля желательно приобретать идеально гладкие и без наличия сучков.

Считаются, что нагеля необходимо приобретать только для оцилиндрованных бревен, на самом деле они принесут большую пользу брусовым и даже рубленым срубам. Они придадут стенам прочность, устойчивость, снизят риски образования деформаций венцов, их кручение, и появление на них трещин.

Фото: схема установки нагелей в брусе деревянного дома.

Данные крепежи препятствует перемещению венцов относительно друг друга. Главное приобрести нагеля, соответствующие рекомендациям данными опытными строителями.

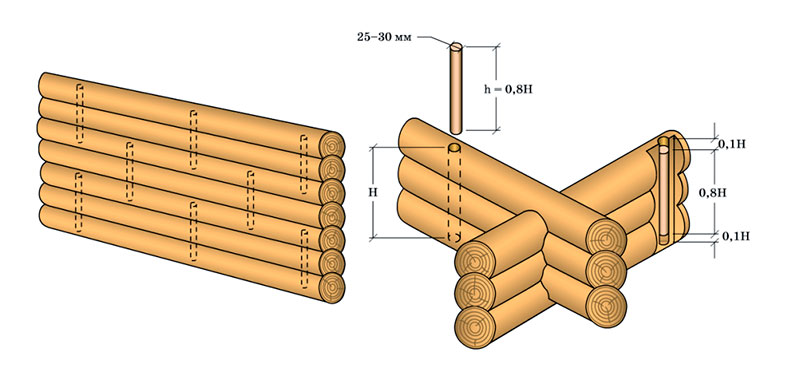

Фото: схема установки нагелей в бревнах деревянного бревенчатого дома или бани.

Фото: схема устройства бревенчатой стены деревянного сруба. Показано правильная установка шканта (нагеля) в рубленном бревне. Хорошо видно, что основной диаметр круглого нагеля из березы равен 25 мм. и хорошо виден допуск на осадку бревен который должен составлять примерно 50 мм.

Фото: при сверлении отверстий в брусе под установку нагелей необходимо присутствие двух рабочих. Так лучше всего выполнить данную работу правильно и без ошибок – перекосов сверления и контроля запаса на усадку бруса.

Фото: в местах установки дверных и оконных блоков, так называемых «вырезов» под окна и дверные коробки лучше всего вместо шкантов ставить строганные бруски 40х40 мм. в типовых деревянных срубах и бруски 50х50мм в бревенчатых срубах большого диаметра бревен. Это вызвано тем, что к таким брускам лучше всего крепить оконные и дверные, так называемые «обсады». Но, в местах стыка бревен и бруса – в «замках» обязательно ставятся деревянные круглые нагели из твердых пород древесины – дуба, бука или березы.

Фото: для улучшения осадочных деформаций в срубе из бревен и бруса, по новым технологиям рекомендуется ставить, сжимные устройства, так называемые пружинные узлы «Сила». Установка таких конструкционных деталей – «плавающих в дереве «глухарей»» с мощной пружиной сжатия позволяет, как следует прижимать брус и бревна друг к другу при постройке стен деревянных бревенчатых и брусчатых срубов.

Тематическое видео о «пружинных узлах»:

Сколько стоят нагеля? Цена?

Стоимость – цены нагелей в 2016 году на складе в Москве, таковы:

Универсальный нагель д.25 мм., длиной 1,25 м. (под нарезку) стоит 17 рублей за 1 шт. за 1 сорт. Цены на нагели 2-го сорта бывают процентов 5-10 ниже от данной цены. Но они не всегда имеются в наличии. На оптовые партии от 1000 шт. имеются скидки. Подробнее о наличии товара на складе и ценах лучше всего узнать по телефонам указанным в разделе контакты.

Тематическое Видео:

Самовывоз со склада и доставка

Наш интернет магазин – склад выдачи товаров расположен в г. Балашиха Московской области.

Имеется льготная доставка по ближайшим городам Подмосковья: Щелково, Реутово, Люберцы, Железнодорожный, Электроугли, Ногинск, Павлово-Посад, Орехово-Зуево, Черноголовка, Пушкино, Королев, Ивантеевка, Мытищи, Сергиев-Посад.

У нас есть недорогая (80 процентов от коммерческой стоимости) доставка в города:

1. Тверской области: Тверь, Конаково, Кимры, Калязин, Кашин, Мышкин, Углич, Торжок, Осташков, Нелидово

2. Владимирской области: г. Владимир, Ковров, Петушки, Киржач, Покров, Гусь-Хрустальный, Муром, Суздаль, Юрьев-Польский, Кольчугино, Лакинск и Струнино.

3. Ярославская область: города Ярославль, Переславль-Залесский, Ростов, Рыбинск, Тутаев, Углич, Мышкин.

4. Рязанская область: город Рязань, Касимов, Скопин, Сасово, Ряжск.

5. Краснодарский край: Краснодар, Новороссийск, Сочи, Ейск, Армавир, Кропоткин, Анапа, Туапсе, Геленджик, Славянск на Кубани, Тихорецк, Тимашевск, Белореченск, Усть-Лабинск, Апшеронск, Кореневск, Горячий Ключ, Темрюк и Крымск.

6. Калужская область: города Калуга, Обнинск, Людиново, Малоярославец, Балабаново и Козельск.

Дома из натурального дерева сейчас снова обрели популярность. Но древесина – это далеко не однородный материал, поэтому в процессе усадки происходит небольшая деформация, разные части дома принимают окончательный вид неравномерно.

Отсюда вытекает проблема крепления бруса между собой, которое обеспечит надежность, с одной стороны, и равномерную усадку с другой. Решение было найдено очень давно – нагели. Элемент отличается по размеру, форме сечения (круг или квадрат), материалу изготовления.

Виды нагелей

Разновидностей крепежного элемента много, но условно их делят на группы по материалу и форме. Рассмотрим этот вопрос подробней.

Материал изготовления

Активно используются два вида:

1. Деревянный. Большинство специалистов настоятельно рекомендуют использовать именно деревянный шип при возведении конструкций из дерева. Приводятся главные преимущества при выборе такого крепежа:
   • Равномерное высыхание. Брус и нагель должны быть приблизительно одной влажности. Это позволит пройти процессу усадки практически без видимых изменений;
   • Не подвержен действию перепадов температур . Дерево практически не меняет линейные размеры при различных температурах, поэтому крепежный элемент будет всегда на своем месте;
   • Отсутствует ржавчина . Металл со временем ржавеет, что приводит к гниению соприкасающихся с ним деревянных поверхностей;
   • Отсутствует конденсат. На стали при резком изменении температуры образовывается влага, которая совсем ни к чему внутри несущей стены.
   • Шкант срастается со стеной. Через определенное время дом станет монолитным, деревянные поверхности спаиваются.
2. Металлический. Этот вариант также относится к бюджетному способу крепления, часто используются отходы (трубы, арматура). Хотя специалисты отдают предпочтение предыдущему способу, у металлического нагеля есть свои преимущества:
   • Верхние слои древесины защищены от кручения;
   • Долговечность конструкции.

Форма

Также выделяют несколько основных форм:

1. Округлое сечение. С учетом того, что отверстия под крепление в бревне выполняются сверлом, то круглый нагель обеспечит максимальную площадь соприкосновения, гарантируя надежность и долговечность конструкции;
2. Квадрат. Сделать такой элемент проще, стоит он также дешевле. Но на этом положительные стороны заканчиваются. При входе в отверстие края шипа деформируются, а общая площадь контакта остается минимальной. Строить таким образом дом опасно;
3. Узкий прямоугольник . Наиболее простой в изготовлении вариант. Берется доска определенной толщины, распускается на прямоугольники. Единственное преимущество – очень небольшая толщина. Подходит для узкого бруса, но монтаж крайне затруднен.

Изготавливаем нагель своими руками

Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:

• берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
• изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
• топором срезаются углы, для придания округлой формы.

Но необходимо принимать во внимание следующее:

• древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
• нагель не должен значительно отличаться влажностью от основного элемента конструкции;
• категорически запрещено использовать шкант с сучком.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

• для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
• более толстый брус крепится шипом размером 3 сантиметра;
• брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Длина определяется еще проще – наиболее распространенный и рекомендованный способ – крепление двух бревен нагелем длиной в полтора бруса.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

• первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
• шаг составляет от полутора до 2 метров;
• скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Технология крепления

Сверление

Используется мощная дрель, если необходимо делать отверстия непосредственно на строительной площадке либо станок, если брус подготавливается заранее.

Второй способ распространен на западе и позволяет собрать конструкцию практически любого дома за несколько дней. Но требуется внимательность, точный чертеж, профессионализм.

В первом и втором случае незыблемым остается правило – отверстие должно быть строго вертикальным.

Диаметр сверла и толщина шканта должны совпадать, а для верхних ярусов бруса отверстие должно быть даже на миллиметр два больше. Так избавляются от провисания несущей конструкции из-за небольшой вертикальной нагрузки. Отверстие делается на 2 сантиметра длиннее необходимого, чтобы шип мог спокойно ходить во время усадки.

Забивание

Обычно используется кувалда весом несколько килограмм. Нагель вгоняется внутрь ниже кромки бруса до конца отверстия, для этого используются насадки (обычно из латуни).

Правильное расположение

Идеальным считается вариант, когда нагели расположены в шахматном порядке. Но строго вертикальное направление по параллельным линиям также допускается и на прочность влияет не существенно.

Рекомендуется зазор до начала проема не менее тридцати сантиметров. Расстояние крепежа до угла не должно превышать 70 сантиметров. Шаг может варьироваться от метра до 3, в зависимости от материала, из которого сделан брус (твердые сорта требуют меньший шаг).

Преимущества и недостатки

Как и любой другой крепежный элемент, нагель обладает рядом положительных сторон, а также пассивом из недостатков.

Преимущества:

1. Шип придает надежное сцепление, предотвращает провисание венца;
2. Обеспечивает долговременную надежность при нагрузках на изгиб, чем не могут похвастаться гвозди и болты;
3. Способствует равномерной усадке дома. Крепежный элемент свободно ходит по вертикальной плоскости, предотвращая горизонтальные деформации;
4. Деревянное изделие не подвергается образованию влаги и коррозии, исключая процесс гниения;
5. Предельная дешевизна. Даже покупка готовых нагелей не слишком ударит по карману, позволяя минимизировать бюджет.

Но есть и недостатки:

1. Сложность монтажа. Абсолютное вертикальное расположение, идеальный подбор диаметра, подразумевает наличие приличных навыков строительства;
2. Серьезные требования качества. Наличие сучков или неоднородность материала могут привести к плачевным последствиям;
3. Чрезмерное приложение силы при забивании часто приводит к трещинам в брусе. После чего его необходимо менять.

Существует набор хитростей при монтаже, позволяющих построить дом своей мечты, который прослужит долгие годы:

1. Шахматный порядок. Условие не обязательное, но настоятельно рекомендованное плотниками всех мастей;
2. Во избежание провисания, необходимо пользоваться деревянными нагелями округлой формы. Квадратные изделия в основном продвигаются производителями, так как они проще в изготовлении;
3. При забивании можно и нужно снижать трение. Для этого достаточно использовать мыльный раствор;
4. Рекомендуется использовать крепеж из березы. Это гарантирует надежность конструкции, придает определенный шарм, при этом не увеличивает себестоимость строительства;
5. Сходная влажность между шипом и брусом – принципиальное условие долговечности конструкции. На это нужно обращать пристальное внимание;
6. Не стесняйтесь использовать дополнительные элементы крепления. Наука не стоит на месте, современные приспособления могут значительно облегчить задачу.

Нагель (шкант) в строительном деле обозначает крепеж в виде штыря, и служит он для предотвращения смещения элементов строительной конструкции, так как при изменении температуры и влажности древесина также меняет свои характеристики – разбухает, усыхает, деформируется. Конструктивно нагель деревянный изготавливается круглым или прямоугольным, длина метиза – 120-150 мм. Также в домах из дерева может применяться не только деревянный нагель, но и железный или пластиковый. Для панельных строительных объектов производятся нагели по бетону.

Разновидности и характеристики нагелей

Теперь, когда мы знаем, что такое нагеля, можно рассмотреть их параметры и классификацию. При применении деревянных нагелей в соединении бруса, балок, бревен или других элементов конструкции штыри удерживают от непропорционального изменения размеров соединяемые детали при усушке дерева. Вбитый в древесину нагель для бруса при приложении изгибающих, сдвигающих или прямых нагрузок проворачивается из-за смятия древесины, и изгибается, увеличивая площадь соприкосновения и сопротивление нагрузке.

Если древесина набирает влажность, то ее объем увеличивается, и в месте нахождения нагеля для бруса начинается обратный сдвиг, то есть, нагрузка на метиз уменьшается, и нагель вновь занимает первоначальную позицию. Поэтому именно для деревянных конструкций, более подверженных изменениям геометрии и физических характеристик, деревянные нагеля предпочтительнее других типов метизов.

Преимущества, которыми обладают деревянные нагели:

1. Шканты из дерева гораздо эффективнее выдерживают любые нагрузки, так как дерево – материал гибкий;
2. Так как и нагели для бруса, и сам брус сделаны из древесины, их параметры схожи, и при усушке, переувлажнении или механических нагрузках объем и размеры изменяются одинаково и одновременно, что помогает сохранить целостность конструкции;
3. При переувлажнении деревянный нагель расширяется, уплотняя и герметизируя соединение.

Недостатки: деревянный шкант служит намного меньше, чем металлический нагель, больших нагрузок выдержать не способен, поэтому использование таких метизов ограничено особенностями зданий и сооружений.

Металлические нагели сделаны из железного прута, но их увеличенная долговечность и прочность не являются основанием для более частого применения в строительстве деревянных домов. образует слишком прочное и неподвижное соединение, которое удерживает деревянные детали от необходимых минимальных сдвигов пир усадке, усушке или увлажнении.

Достоинства металлических нагелей в строительстве:

1. Фиксированный размер – это надежность удержания нагеля в заданном положении без выдавливания или проваливания;
2. При забивании железных метизов верхних слой древесины не способен деформироваться или коробиться;
3. На металлические нагеля проще крепить теплоизоляцию, использовать пружинную стяжку.

Недостатки: из-за высокого коэффициента теплопроводности железа в местах креплений часто появляются «мостики холода». При этом жесткое крепление помогает появлению и накоплению конденсата вокруг метизов, а резьбовая поверхность, разрушая при вкручивании древесину, облегчает впитывание влаги в деревянные элементы конструкции брусового сооружения.

Классификация нагелей

Деталь нагель что это такое? Конструктивно и как деталь, имеющая определенные формы и размеры, эти метизы подразделяются на несколько подгрупп.

По функциональной принадлежности:

1. Гладкий цилиндрический нагель – это круглый симметричный или асимметричный стержень из перечисленных выше материалов. В свою очередь, такие метизы подразделяются на:
   1. Гладкие цилиндрические изделия, которые вбиваются в заранее просверленные отверстия и соединяют элементы конструкции по длине. Для более плотного соединения диаметр нагеля и отверстия делается одинаковым. Кто хоть раз сверлил отверстия под шканты – знает, как важно соблюдать это условие. Из-за точности соблюдения диаметров лучше использовать дрель для сверления бруса под нагели со сверлом по дереву, а не по металлу – так внутренние края отверстия меньше разбиваются;

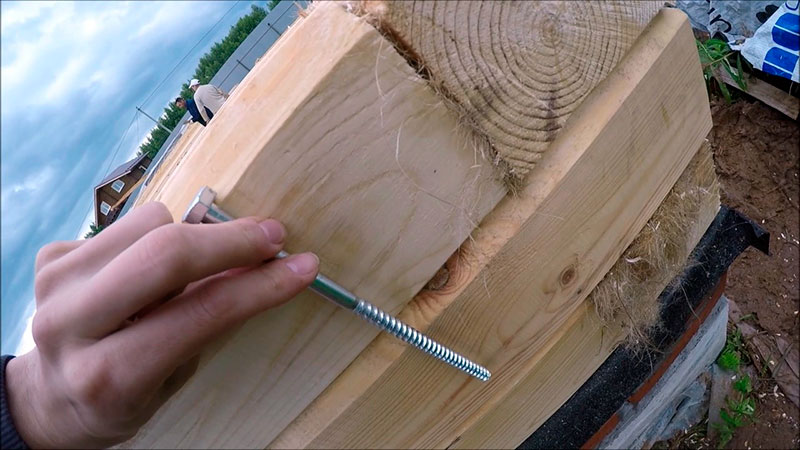

   2. Стяжной болт с гайкой тоже считается нагелем, и применяется для увеличения сил трения между элементами, что увеличивает несущую способность узла;
   3. Если диаметр отверстий при расчетах соединений оказывается ≤ 6 мм, то используют винтовые нагели. При вкручивании винт разрушает волокна древесины, поэтому такой способ соединения применяют в особых случаях;
   4. Металлические гвозди Ø ≤ 6 мм. Их не вкручивают, а забивают, что намного быстрее. При этом гвоздь раздвигает волокна, не разрушая их. При этом дерево вокруг образующегося отверстия уплотняется и может расколоться;

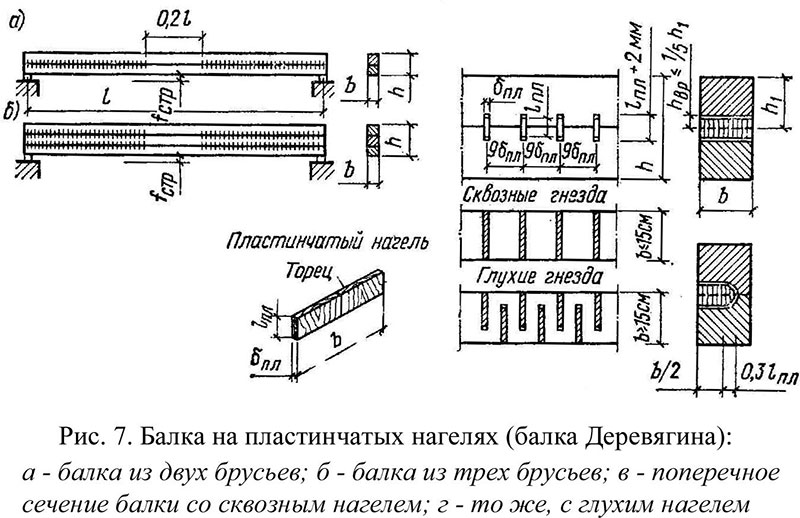

   5. Пластинчатыми нагелями соединяют сразу несколько бревен или балок по высоте. Длина пластины зависит от нагрузки.

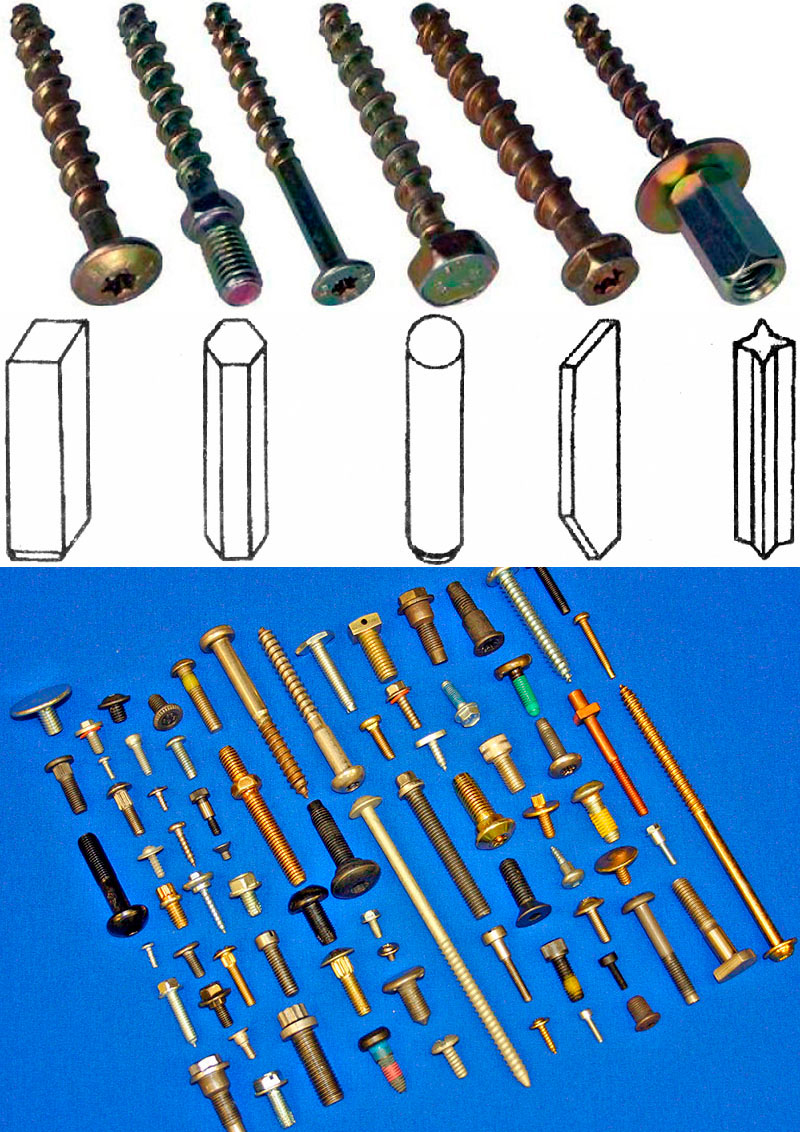

По форме:

Основные геометрические формы нагелей: круглые и сложные (фигурные). Цилиндрические метизы на практике применяются чаще, особенно в деревянных объектах.

1. Круглый стержень обеспечивает надежное соединение;
2. Квадратный нагель имеет меньшую площадь контакта с элементом, поэтому деталь будет закреплена не жестко;
3. Шестиугольные нагели объединяют преимущества первых двух вариантов;
4. Метизы сложной конфигурации специального назначения.

Свойства и материалы нагелей

Деревянный шкант должен изготавливаться из более прочной древесины, чем соединяемые детали. Например, при соединении элементов из хвойных пород дерева нагели должны изготавливаться из дуба, березы, бука, ясеня, лиственницы, и т.д.

1. Согласно нормативам СНиП, при изготовлении деревянных нагелей можно пользоваться древесиной высшего или первого сорта, без сколов, трещин, сучков и отверстий от них, свилеватости и т.д. влажность такой древесины не должна быль более 12%;
2. Все метизы необходимо пропитывать антисептическими и антипиреновыми составами;
3. Геометрические размеры шкантов не устанавливаются точно – требования ГОСТ 30974-2002 определяют диаметр или сечение нагеля не более 1/6 от диаметра или сечения соединяемого изделия – бруса, балки, бревна. Например, при соединении бревен Ø ≤ 140 мм используют метизы Ø 20-25 мм, при Ø ≥ 140 мм – нагели Ø ≥ 30 мм;
4. По длине шканты могут быть произвольными, но строительная практика показала, что длина в среднем нагелей берется в диапазоне 120-150 мм для скрепления двух элементов. При соединении трех и более деталей длина метиза увеличивается соответственно.

Как крепить нагеля

Деревянные шканты в строительстве применяются редко – в основном для соединения деталей деревянного дома из бревен или бруса, поэтому схема и технология соединения зависит только от технологии укладки бревен или бруса. Как правильно монтировать нагель:

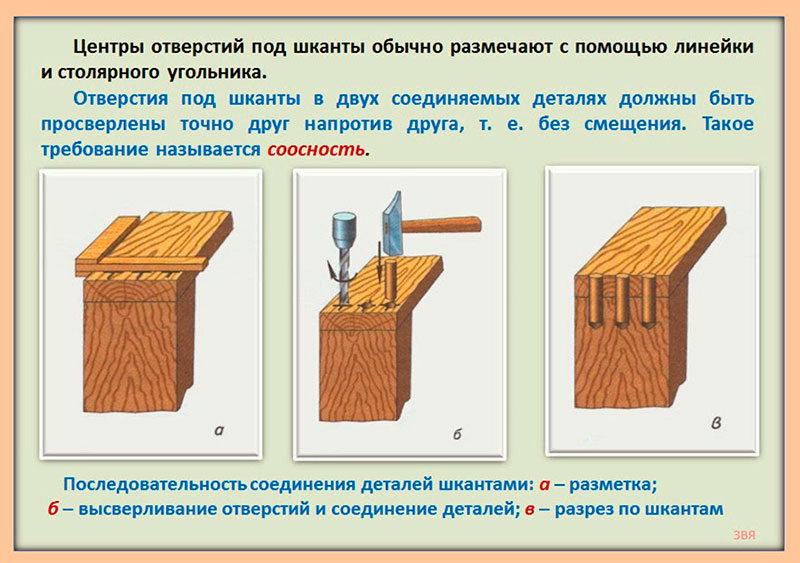

1. При соединении двух бревен отверстие под шкант в верхнем бревне делают сквозным, в нижнем – на половину диаметра;
2. Отверстие под нагель сверлят вертикально с таким расчетом, чтобы бревно или брус передвигались при насаживании на шкант. Располагаться отверстие должно строго точно по центру соединяемой Детали
3. Если шкант вставляется на углу, то от угла пир сверлении отверстия следует отступить на 30-40 см. Следующие по длине отверстия сверлятся через 150-200 см, располагать их необходимо в шахматном порядке;
4. По глубине отверстие должно быть больше длины метиза на 20-30 мм, чтобы при усадке бревен они не зависли на шкантах;
5. Нагель в отверстие забивают деревянной киянкой, поэтому диаметр отверстий и диаметр нагелей должен совпадать.

Плотность бетона по многим параметрам является очень высокой, что делает его идеальным стройматериалом для строительства стен и перекрытий. Однако в нем очень сложно вмонтировать крепеж для полки, люстры и других «навесных» деталей интерьера. В данной статье мы будем искать решение данной проблемы, и поможет в этом нагель.

Что это и где применяется

Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.

Помимо мелких предметов, с их помощью можно укрепить:

• дверные коробки ;
• рамы ;
• ограждения ;
• трубопроводы ;
• радиаторы отопления .

Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.

Виды

Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:

Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие без сверления или с ним.

Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.

Совет: лучшим является ячеистый бетон, а железобетон для данного способа монтажа не подходит.

Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени

Выбираем и устанавливаем саморез

Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.

После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.

Совет: шуруп с «елочкой» следует устанавливать в посадочное отверстие, диаметр и длина которого должны превышать его габариты на 5 мм.

Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.

Совет: после высверливания отверстия уберите из него пыль.

Важно правильно использовать саморез, иначе его можно просто обломать. Закручивать шуруп с не потайной головкой необходимо с определенным усилием, следя за тем, чтобы во время процесса его не сломать, элементарно перетянув. Также можно обломать головку из-за высокой температуры нагрева тела

Древесина широко используется в качестве материала для наружных ограждающих конструкций. Особенно популярным в последние годы становится профилированный брус. Из него возводят дома для круглогодичного проживания и постройки иного назначения.

Нагели применяются как один из самых надежных способов соединения элементов при возведении стен. Они обеспечивают достаточную жесткость конструкции, оставляя возможность для нормальной усадки.

Правильный монтаж нагеля позволит надежно соединить отдельные элементы в единую систему с необходимыми свойствами. Существует подробная инструкция по применению такого крепежа, точное выполнение которой даст возможность добиться желаемого результата. Квалифицированные мастера плотники хорошо знают специфику использования этих соединительных элементов.

Основные понятия и назначение нагеля

Древесина – материал природного происхождения с неоднородной внутренней структурой. При высыхании происходит не только пропорциональное изменение объема, но и некоторая деформация. Степень ее определяется взаимным расположением волокон, годовых колец и другими факторами. Вследствие этого происходит усадка материала с образованием зазоров между элементами, растрескивание и иные неприятные явления.

Нагель для бруса представляет собой крепежный элемент круглого или квадратного сечения. Он предназначен для разъемного соединения двух соседних деталей. Нагель может изготавливаться из древесины твердых пород или металла преимущественно стали .

Геометрические размеры применяемого крепежа должны соответствовать брусу. Малое его сечение и длина не обеспечат необходимой жесткости конструкции, а слишком большое может привести к разрушению.

Металлический нагель может быть цельным или пустотелым, а сечение его, как и в случае с деревянными – квадратным или круглым. Зачастую для экономии средств они изготавливаются из наличных или подручных материалов: стальной арматуры, водопроводной трубы и металлопроката. Неправильное применение данного вида крепежа может вызвать повреждения такого достаточно дорогого материала как профилированный брус.

Под нагели высверливаются глухие отверстия соответствующего диаметра в обеих соединяемых деталях. Количество и расположение точек крепления определяется в соответствии с требованиями руководящих документов в частности СНиП 2.01.07-85. В работе используется специальная дрель для сверления бруса под нагели с необходимыми приспособлениями и сверлами необходимого диаметра.

Изготовление и применение нагелей в строительстве домов из бруса

Важно!
Наилучшим материалом для нагелей по утверждению мастеров является береза.

Изготовление нагелей из древесины

Цилиндрическая форма этого соединительного элемента представляет собой классическое тело вращения. Соответственно для его производства наиболее пригоден токарный станок с набором соответствующих резцов. В качестве заготовок используются пиломатериалы, высушенные до определенной влажности. Предпочтение отдается наружным частям ствола, где плотность древесины выше, а значит, она способна выдержать большие нагрузки.

Нагели можно изготовить своими руками при наличии в домашней мастерской нужного оборудования.

Порядок выполнения операций следующий:

1. подбираем заготовку подходящего размера и формы, древесина не должна иметь трещин, глубоких повреждений, сучков и тому подобное;
2. устанавливаем ее в приемное устройство станка и тщательно закрепляем в строгом соответствии с руководством по использованию;
3. запускаем двигатель и при помощи резца придаем заготовке цилиндрическую форму;

1. по мере снятия стружки производим измерение диаметра при помощи штангенциркуля;
2. по достижении потребного показателя обрезаем заготовку на определенную длину и делаем фаску; (см. также статью )
3. снимаем готовое изделие со станка и повторяем все описанные действия для следующей заготовки.

У квалифицированного столяра на изготовление одного нагеля при наличии всего необходимого уйдет всего несколько минут. Неопытный мастер затратит больше времени, но практика показывает, что необходимый навык нарабатывается достаточно быстро. Цена изделий собственного изготовления будет минимальной.

Совет!
Обратите внимание, что при работе на токарном станке нужно использовать очки для защиты глаз от попадания стружки.

Применение нагелей при возведении стен из бруса

Порядок выполнения операций по сборке домов определяется технологией.

Установка нагелей в брусе производится следующим образом:

1. по нижней детали наносятся метки точек крепления, их количество и расстояние между ними рассчитывается согласно нормативной документации;
2. отверстия под нагели должны располагаться строго по осевой линии бруса и быть перпендикулярными к его наружной поверхности;
3. для сверления используется дрель со сверлом, во время работы ее следует удерживать двумя руками, а положение тела должно быть устойчивым;
4. оптимальным будет применения инструмента со специальной насадкой, которая обеспечивает потребное его положение по отношению к брусу, это позволит существенно ускорить работу;
5. суммарная глубина отверстий должна быть несколько большей, нежели длина нагеля, что обеспечит необходимый тепловой зазор. (см. также статью )

Сборка профилированного бруса на нагеля осуществляется следующим образом:

1. в высверленные заранее отверстия нижнего бруса вставляются соединительные элементы и осаживаются при помощи деревянного молотка – киянки;
2. следующую подготовленную деталь поднимают вдвоем с помощником за края и переворачивают отверстиями вниз;
3. совместив отверстия с нагелями, брус надевается на них и осаживается до упора.

Полезный совет!
При выполнении такой операции как сборка бруса на нагеля сложно добиться совмещения отверстий с крепежными элементами.
Упростить действие поможет привлечение еще одного помощника, который направит брус с большой точностью.
Для снижения трения при выполнении сборки опытные мастера используют мыльный раствор.

Надежное крепление бруса нагелями, тем не менее, должно иметь и некоторую степень свободы. При высыхании древесины изменение формы и уменьшение объема неизбежны, как и тепловое расширение при нагревании. Материалу оставляют некоторую степень свободы для компенсации изменения линейных размеров.

Заключение

Нагеля для бруса из твердых пород древесины представляют собой самый оптимальный вариант соединительного элемента для возведения строений. Они обеспечивают необходимую прочность ограждающей конструкции и не допускают коробления отдельных ее элементов.

Видео в этой статье поможет получить точное представление о процессе изготовления и применения этого вида крепежа.
