Биогаз из навоза: насколько выгодно и как сделать. Простейшая биогазовая установка своими руками для отопления дома Биогазовая установка

Каждый год на нашей планете энергоресурсов становится все меньше и меньше. Именно из-за этого приходится искать все время новые, альтернативные источники энергии. Однозначно, через какое-то время на нашей планете закончатся нефтяные и газовые залежи, и тогда миру придется всерьез задуматься над добычей (сбором) и использовании в качестве основного источника энергии биогазов.

Что такое биогаз? Принципы добычи биогаза

Как уже было сказано, биогаз – альтернативный источник энергии. Выделяется он при ферментации различных бытовых отходов, а также отходов выделяемых животными (навоз).

Данный метод использовался еще с древних веков в Китае, но позже, спустя века был невостребованным и в результате оказался забыт.

Добыча биогаза в домашних условиях своими руками

Шаг 1: Выбор бочки

Сначала необходимо выбрать подходящую бочку, в который мы будем хранить «источник энергии», то есть, как вы поняли, пищевые отходы и навоз.

Шаг 2: Делаем отверстия

Делаем отверстия на входе и на выходе в бочке. Можно сделать с помощью дрели, но в данном случае, отверстие сделано с помощью нагретой металлической трубы.

Шаг 3: Установка труб

Устанавливаем трубы на входе и выходе в отверстия, сделанные нами ранее. Трубы вставляем и вклеиваем.

Шаг 4: Создание и установка держателя «бензобака»

Было взято ведро от краски на 20 литров, этот резервуар будет содержать добываемый нами газ. Бак фиксируется с помощью клапана, который используют сантехники.

Шаг 5: Добавляем коровий навоз

Смешиваем коровий навоз (5 кг на 50 литров) и добавляем воды. Помещаем в бак.

Шаг 6: Почти закончили

Первые 10-15 дней газ вы не получите, так как это время необходимо для того, что бы прошли все необходимые процессы.

Шаг 7: Избавляемся от двуокиси углерода

Для того, чтобы данный газ горел, необходимо избавится от двуокиси углерода. Этого можно добиться за счет использования обычного фильтра, которых много в разных строительных магазинах.

Шаг 8: Готово!

Вы сами заметите, как «топливный бак» будет подниматься по мере происхождения химических реакций. Тогда уже необходимо открывать клапан и получать биогаз.

Использовать биогаз можно для разных целей. Не рекомендуется использовать биогаз для приготовления еды, так как это может негативно повлиять на вкусовые качества (если не избавится от отдушек).

Видео-Урок: Добыча биогаза в домашних условиях

Вопросами, как сократить расходы на отопление жилища, приготовление пищи и электроснабжение, озабочены многие владельцы домохозяйств. Некоторые из них уже соорудили своими руками биогазовые установки и частично или полностью обособились от поставщиков энергоресурсов. Оказывается, получить почти дармовое топливо в условиях частного домохозяйства не представляет большой сложности.

Что такое биогаз и как его можно использовать?

Владельцам приусадебных хозяйств известно: сложив в кучу любое растительное сырье, птичий помет и навоз, через время можно получить ценное органическое удобрение. Но немногие из них знают, что биомасса разлагается не сама по себе, а под воздействием различных бактерий.

Перерабатывая биологический субстрат, эти крошечные микроорганизмы выделяют продукты жизнедеятельности, в том числе – газовую смесь. Большую часть ее (около 70%) составляет метан – тот самый газ, что горит в горелках бытовых плит и обогревательных котлов.

Идея использовать такое экотопливо для различных хозяйственных нужд не нова. Устройства по его добыче использовали еще в древнем Китае. Возможностью использовать биогаз занимались и советские новаторы в 60-х годах прошлого столетия. Но настоящее возрождение технология пережила в начале двухтысячных. На данный момент биогазовые установки активно используют в Европе и США для отопления домов и прочих нужд.

Как работает биогазовая установка?

Принцип работы устройства по выработке биогаза достаточно прост:

• в герметичную емкость загружают разбавленную водой биомассу, где она начинает «бродить» и выделять газы;
• содержимое резервуара регулярно обновляют – сливают переработанное бактериями сырье и добавляют свежее (в среднем около 5-10% ежедневно);
• скопившийся в верхней части резервуара газ по специальной трубке поступает на газосборник, а затем – на бытовые приборы.

Схема биогазовой установки.

Какое сырье подходит для биореактора?

Установки для получения биогаза рентабельны только там, где есть ежедневное пополнение свежей органики – навоза или помета домашнего скота и птицы. Также в биореактор можно подмешивать измельченную траву, ботву, листву и бытовые отходы (в частности, очистки от овощей).

Эффективность установки во многом зависит от типа загружаемого сырья. Доказано, что при одинаковой массе самый большой выход биогаза получается из свиного навоза и индюшиного помета. В свою очередь, экскременты коров и силосные отходы дают меньшее количество газа при такой же загрузке.

Использование биосырья для отопления дома.

Что нельзя использовать в биогазовой установке?

Существуют факторы, которые могут существенно снизить активность анаэробных бактерий, а то и вовсе приостановить процесс выработки биогаза. Нельзя допускать, чтобы внутрь резервуара попадало сырье с содержанием:

• антибиотиков;
• плесени;
• синтетических моющих средств, растворителей и прочей «химии»;
• смол (в том числе опилки хвойных деревьев).

Малоэффективно использовать уже гниющий навоз – загрузке подлежат только свежие или предварительно просушенные отходы. Также нельзя допускать переувлажнения сырья – показатель в 95% уже считается критическим. Впрочем, небольшое количество чистой воды в биомассу добавлять все же нужно – для того, чтобы облегчить ее загрузку и ускорить процесс брожения. Разводят навоз и отходы до консистенции негустой манной каши.

Биогазовая установка для дома

Сегодня промышленность уже выпускает установки для получения биогаза в промышленных масштабах. Их приобретение и монтаж обходится дорого, окупается такое оборудование в частных домохозяйствах не раньше, чем через 7-10 лет при условии, что для переработки будут использоваться большие объемы органики. Опыт показывает, что при желании небольшую биогазовую установку для частного дома мастеровитый хозяин может соорудить своими руками, причем из самых доступных материалов.

Готовим перерабатывающий бункер

В первую очередь понадобится герметично закрывающаяся емкость цилиндрической формы. Можно, конечно, использовать большие кастрюли или выварки, но их малый объем не позволить добиться достаточной выработки газа. Поэтому в этих целях используют чаще всего пластиковые бочки объемом от 1 м³ до 10 м³.

Изготовить такую можно самостоятельно. В продаже имеются листы из ПВХ, при достаточной прочности и стойкости к агрессивным средам они легко свариваются в конструкции нужной конфигурации. В качестве бункера можно использовать и металлическую бочку достаточного объема. Правда, придется провести антикоррозийные мероприятия – покрыть ее изнутри и снаружи устойчивой к воздействию влаги краской. Если резервуар сделан из нержавейки, этого делать не нужно.

Система отвода газа

Патрубок для отвода газа монтируют в верхней части бочки (как правило, в крышке) – именно там он скапливается, согласно законам физики. По подключенной трубе биогаз подается на гидрозатвор, далее – на накопитель (как вариант – с помощью компрессора в баллон) и к бытовым приборам. Рядом с газоотводом рекомендуется также вмонтировать спусковой клапан – если давление внутри резервуара станет слишком высоким, он выпустит лишний газ.

Система подачи и выгрузки сырья

Чтобы обеспечить непрерывное производство газовой смеси, бактерий в субстрате нужно постоянно (ежедневно) «подкармливать», то есть добавлять свежий навоз или другую органику. В свою очередь, уже переработанное сырье из бункера необходимо удалять, чтобы оно не занимало полезное место в биореакторе.

Для этого в бочке проделываются два отверстия – одно (для выгрузки) практически около дна, другое (для загрузки) повыше. В них ввариваются (впаиваются, вклеиваются) трубы диаметром не менее 300 мм. Загрузочный трубопровод направляют вверх и оборудуют воронкой, а слив обустраивают так, чтобы удобно было собирать переработанную жижу (ее впоследствии можно использовать как удобрение). Места стыков герметизируют.

Система подогрева

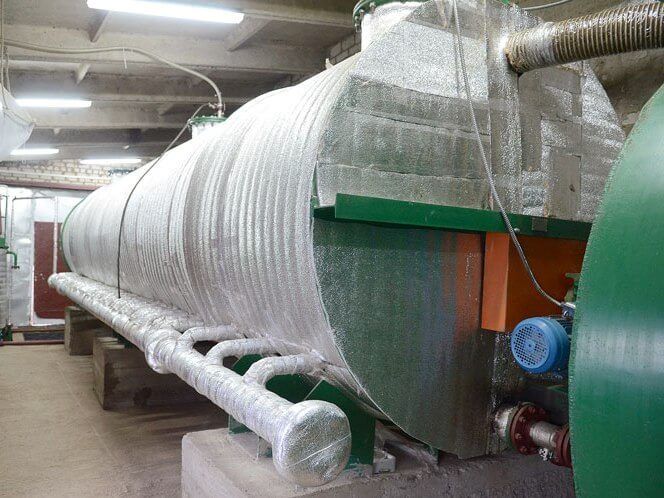

Теплоизоляция бункера.

Если биореактор будет установлен на улице или в неотапливаемом помещении (что необходимо по технике безопасности), то ему необходимо обеспечить теплоизоляцию и подогрев субстрата. Первое условие достигается путем «укутывания» бочки любым утепляющим материалом или углублением в землю.

Что же касается подогрева, то здесь можно рассматривать самые разные варианты. Одни умельцы заводят внутрь трубы, по которым циркулирует вода из отопительной системы и монтируют их вдоль стенок бочки в виде змеевика. Другие помещают реактор в больший по объему резервуар с водой внутри, подогреваемой электротенами. Первый вариант удобнее и гораздо экономичнее.

Для оптимизации работы реактора необходимо поддерживать температуру его содержимого на определенном уровне (не менее 38⁰C). Но если она поднимется выше 55⁰C, то газообразующие бактерии просто-напросто «сварятся», и процесс ферментации остановится.

Система перемешивания

Как показывает практика, в конструкциях ручная мешалка любой конфигурации значительно повышает эффективность биореактора. Ось, к которой приварены (прикручены) лопасти «миксера», выводится через крышку бочки. На нее в дальнейшем надевается ручка-ворот, отверстие тщательно герметизируется. Впрочем, такими приспособлениями домашние мастера обустраивают ферментаторы не всегда.

Получение биогаза

После того, как установка будет готова, в нее загружают биомассу, разведенную водой в соотношении примерно 2:3. Крупные отходы при этом должны быть измельчены – максимальный размер фракции не должен превышать 10 мм. Далее крышка закрывается – остается ждать, когда смесь начнет «бродить» и выделять биогаз. При оптимальных условиях первое поступление горючего наблюдается спустя несколько дней после загрузки.

О том, что газ «пошел», можно судить по характерному бульканью в водяном затворе. В это же время бочку стоит проверить на герметичность. Делается это с помощью обычного мыльного раствора – его наносят на все стыки и наблюдают, не появились ли пузыри.

Первое обновление биосырья нужно провести примерно через две недели. После того, как в воронку будет залита биомасса, из отводной трубы выльется такой же объем отработанной органики. Далее такую процедуру выполняют ежедневно или раз в два дня.

На сколько хватает полученного биогаза?

В условиях небольшого хозяйства биогазовая установка не станет абсолютной альтернативой природному газу и прочим доступным источникам энергии. Например, с помощью устройства емкостью 1 м³ можно получить топлива только на пару часов приготовления пищи для небольшой семьи.

А вот биореактором в 5 м³ уже можно отопить помещение площадью 50 м², но его работу нужно будет поддерживать ежедневной загрузкой сырья массой не менее 300 кг. Для этого необходимо иметь в хозяйстве примерно десять свиней, пять коров и пару десятков кур.

Мастера, у которых получилось самостоятельно смастерить действующие биогазовые установки, делятся видео с мастер-классами на просторах интернета:

Предположим, природного газа в вашей деревне не было и не будет. А даже если есть, он денег стоит. Хотя и на порядок дешевле, чем разорительное отопление электричеством и жидким топливом. Ближайший цех по производству пеллет находится в паре сотен километров, везти накладно. Дрова купить с каждым годом всё сложнее, да и топить ими хлопотно. На этом фоне весьма заманчиво выглядит идея получать дармовой биогаз на собственном подворье из сорняков, куриного помёта, навоза от любимой свинки или содержимого хозяйского нужника. Достаточно лишь смастерить биореактор! По телевизору рассказывают, как экономные немецкие фермеры согревают себя «навозными» ресурсами и никакой «Газпром» им теперь не нужен. Вот уж где справедлива поговорка «с фекалий плёнку снимет». Интернет пестрит статьями и роликами на тему «биогаз из биомасс» и «биогазовая установка своими руками». Но о практическом применении технологии у нас мало что известно: про производство биогаза в домашних условиях говорят все, кому не лень, но конкретные примеры в деревне, так же, как и легендарный Ё-Мобиль на дороге, мало кто видел живьём. Попробуем разобраться, почему это так и каковы перспективы прогрессивных биоэнергетических технологий на селе.

Как прекрасно было бы: помечтал немного на унитазе, а чайник уже вскипел

Что такое биогаз + немного истории

Биогаз образуется в результате последовательного трёхступенчатого разложения (гидролиз, кислото- и метанообразование) биомассы различными видами бактерий. Полезная горючая составляющая - метан, может присутствовать также водород.

Процесс бактериального разложения, в результате которого образуется горючий метан

В большей или меньшей степени горючие газы образуются в процессе разложения любых остатков животного и растительного происхождения.

Ориентировочный состав биогаза, конкретные пропорции составляющих зависят от применяемых сырья и технологии

Люди издавна пытаются использовать этот вид природного топлива, в средневековых хрониках содержатся упоминания о том, что жители низменных районов нынешней Германии ещё тысячелетие назад получали биогаз из гниющей растительности, погружая в болотную жижу кожаные мехи. В тёмные средние века и даже просвещённые столетия наиболее талантливые метеористы, благодаря специально подобранной диете умевшие пустить и вовремя поджечь обильный метановый flatus, вызывали неизменный восторг публики на весёлых ярмарочных представлениях. Промышленные биогазовые установки с переменным успехом начали строить с середины XIX века. В СССР в 80-е годы прошлого века была принята, но не реализована госпрограмма по развитию отрасли, хотя с десяток производств всё же запустили. За рубежом технология получения биогаза совершенствуется продвигается относительно активно, общее число работающих установок исчисляется десятками тысяч. В развитых странах (ЕЭС, США, Канада, Австралия) это высокоавтоматизированные крупные комплексы, в развивающихся (Китай, Индия) - полукустарные биогазовые установки для дома и небольшого крестьянского хозяйства.

Процентное соотношение числа биогазовых установок в странах Евросоюза. Отчётливо видно, что технология активно развивается только в Германии, причина - солидные государственные дотации и налоговые льготы

Какое применение находит биогаз

Понятно, что в качестве топлива, раз он горит. Отопление производственных и жилых зданий, генерация электроэнергии, приготовление пищи. Однако не всё так просто, как показывают в роликах, разбросанных по ютюбу. Биогаз должен стабильно гореть в теплогенерирующих установках. Для этого его параметры газовой среды необходимо привести к довольно жёстким стандартам. Содержание метана должно быть не ниже 65% (оптимум 90-95%), водород отсутствовать, водяные пары выведены, углекислый газ удалён, оставшиеся составляющие инертны к высоким температурам. Использовать биогаз «навозно-животного» происхождения, не освобождённый от зловонных примесей, в жилых домах невозможно.

Нормируемое давление - 12,5 бар, при значении менее 8-10 бар автоматика в современных моделях отопительного оборудования и кухонного оборудования прекращает подачу газа. Очень важно, чтобы характеристики поступающего в теплогенератор газа были стабильными. В случае скачка давления за пределы нормы сработает клапан, включать обратно придётся вручную. Плохо, если используются устаревшие газовые приборы, не оснащённые системой газ-контроля. В лучшем случае может выйти из строя горелка отопительного котла. Худший вариант - газ потухнет, но его поступление не прекратится. А это уже чревато трагедией. Обобщим сказанное: характеристики биогаза необходимо привести к необходимым параметрам, а технику безопасности соблюдать неукоснительно.

Упрощённая технологическая цепочка получения биогаза. Важный этап - сепарация и газоотделение

Какое сырьё используют для получения биогаза

• Растительное сырьё отлично подходит для производства биогаза: из свежей травы можно получить максимальный выход топлива - до 250 м3 на тонну сырья, содержание метана до 70%. Несколько меньше, до 220 м3 можно получить из кукурузного силоса, до 180 м3 из свекольной ботвы. Пригодны любые зелёные растения, хороши водоросли, сено (100 м3 из тонны), но пускать ценные корма на топливо имеет смысл лишь при их явном избытке. Невелик выход метана из жома, образующегося при изготовлении соков, масел и биодизеля, но и материал дармовой. Недостаток растительного сырья - длительный производственный цикл, 1,5-2 месяца. Можно получать биогаз и из целлюлозы, других медленно разлагающихся растительных отходов, но эффективность крайне низкая, метана образуется мало, производственный цикл очень длительный. В заключение скажем, что растительное сырьё обязательно должно быть мелко измельчено.
• Сырьё животного происхождения: традиционные рога и копыта, отходы молокозаводов, боен и перерабатывающих предприятий также пригодно и тоже в измельчённом виде. Самая богатая «руда» - животные жиры, выход высококачественного биогаза с концентрацией метана до 87% достигает 1500 м3 на тонну. Тем не менее, животное сырьё в дефиците и, как правило, ему находят иное применение.

Горючий газ из экскрементов

• Навоз дёшев и во многих хозяйствах имеется в достатке, однако выход и качество биогаза значительно ниже, чем из других видов. Коровьи лепёшки и лошадиные яблочки можно использовать в чистом виде, ферментация начинается сразу, выход биогаза 60 м2 на тонну сырья с невысоким содержанием метана (до 60%). Производственный цикл короткий, 10-15 дней. Свиной навоз и куриный помёт токсичны - чтобы полезные бактерии могли развиваться, его смешивают с растительными отходами, силосом. Большую проблему представляют моющие составы, ПАВы, которые применяются при уборке животноводческих помещений. Вкупе с антибиотиками, которые в большом количестве попадают в навоз, они угнетают бактериальную среду и тормозят образование метана. Не применять дезинфицирующих средств вовсе невозможно и агропредприятия, вложившиеся в производство газа из навоза, вынуждены искать компромисс между гигиеной и контролем над заболеваемостью животных с одной стороны и поддержанием продуктивности биореакторов с другой.
• Человеческие экскременты, совершенно бесплатные, тоже подходят. Но использовать обычные канализационные стоки нерентабельно, слишком мала концентрация фекалий и высока дезинфицирующих средств, ПАВ. Технологи утверждают, что их можно было бы использовать лишь в случае, если в канализацию будут поступать «продукты» только из унитаза при условии, что смыв чаши осуществляется лишь одним литром воды (стандарт 4/8 л). И без моющих средств, естественно.

Дополнительные требования к сырью

Серьёзная проблема, с которой сталкиваются хозяйства, установившие у себя современное оборудование для получения биогаза - сырьё не должно содержать твёрдых включений, случайно попавший в массу камень, гайка, кусок проволоки или доска закупорит трубопровод, выведет из строя дорогостоящий фекальный насос или мешалку.

Нужно сказать, что приведенные данные по максимальному выходу газа из сырья соответствуют идеальным лабораторным условиям. Чтобы приблизиться в реальном производстве к этим цифрам, необходимо соблюсти ряд условий: поддерживать необходимую температуру, периодически перемешивать мелко измельчённое сырье, вносить добавки, активизирующие ферментацию и т.д. На кустарной установке, собранной по рекомендациям статей о «получении биогаза своими руками», едва лишь можно достичь 20% от максимального уровня, высокотехнологические установки позволяют добиваться значений в 60-95%.

Достаточно объективные данные по максимальному выходу биогаза для различных типов сырья

Устройство биогазовой установки

• «Домашняя» биогазовая установка. Как минимум, необходимо иметь два герметичных сосуда, биореактор и накопитель, в который по трубочке отводится газ. Желательно иметь третий сосуд, куда биогаз будет закачиваться под давлением, тогда во втором частично осядет влага. Конструкция несильно отличается от самогонного аппарата. Сырьё хорошо бы постоянно помешивать, для этого нужна мешалка и электродвигатель или здоровый выносливый мужик. Рассчитывать на высокую производительность и хорошее качество биогаза особо не стоит.
• Промышленная установка по производству биогаза. Не будем вдаваться в подробности, лучше приведём принципиальную схему:

Оборудование включает в себя, как минимум, реактор и газгольдер, сепаратор, мешалки, насосы, компрессорную станцию, систему поддержания постоянной температуры, устройства безопасности, управление. Для интенсификации процессов применяют также кавитаторы, устройства для анализа среды и внесения активаторов, и т.д

Состав полученного биогаза необходимо нормализовать, после хранилища он поступает на разделительные и сорбционные колонки, далее в газгольдере доводится до необходимого давления и лишь только тогда поступает в магистраль, ведущую к теплогенераторам.

Биоэнергетическое производство в составе современного животноводческого комплекса. Включение в его состав теплиц и цеха по производству удобрений повышает рентабельность.

Выгодно ли заниматься производством биогаза

Мы уже упоминали, что в развитых странах строят крупные промышленные установки, а в развивающихся главным образом мелкие, для небольшого хозяйства. Объясним, почему так:

• Бедные страны. В кустарной установке при её чудовищной неэффективности всю работу можно производить вручную. Для стран, где крестьянам за тяжёлый труд платят сущие копейки, в этом есть выгода. Тем более, что в тёплых краях урожай можно собирать несколько раз в год и дешёвое растительное сырьё имеется в избытке. Вложения в простейшую систему относительно небольшие, с низким качеством биогаза люди готовы мириться. Хозяину дешевле приставить к допотопному котлу или плите «смотрящего», чем приобретать оборудование для нормализации биогаза.

Китайские крестьяне заготавливают сырьё для производства биогаза

• Богатые страны. В Германии, мировом лидере в области производства биогаза, почти половина птицефабрик и крупных животноводческих хозяйств вырабатывает собственный метан. Процессы максимально автоматизированы, качество биогаза высокое, производственные мощности большие. Отработанное сырьё проходит дополнительную обработку, минерализуется, в результате хозяйства получают обеззараженное неагрессивное комплексное удобрение. Несмотря на высокие показатели выхода метана из сырья, и немалые цены на энергоносители, специалисты утверждают, что для фермеров биогазовая энергетика оправдывает себя лишь потому, что государство дотирует 50% стоимости оборудования. Дополнительную выгоду можно получить, произведя из газа электроэнергию. Во-первых, правительство покупает её по завышенным ценам; во-вторых, таким образом можно минимизировать последствия неравномерного сезонного производства биогаза. За улучшение экологического состояния земель в результате применения не агрессивного навоза, а «мягкого» удобрения государство тоже доплачивает.

Биогазовое производство в Германии: экологично, эстетично, возможно только благодаря финансовой помощи федерального правительства

• Россия. Худо-бедно биогазовая энергетика развивается и у нас. Время от времени СМИ рапортуют о пуске очередного производства, в интервью радостный учёный, проектировщик или директор хозяйства сообщает, что срок окупаемости установки - один год. Но жизнь вносит свои коррективы. Со временем оказывается, что при составлении бизнес-плана не учли эксплуатационные расходы, на практике выход газа намного ниже, чем планировалось, а сроки ферментации намного выше. Те, кто поработал с полгодика, уже называют срок окупаемости инвестиций в 5 лет. А по истечении этого времени люди вообще стараются не давать интервью. К сожалению, биоэнергетикой у нас занимаются разрозненные коллективы и заслуживающих доверия данных по доходности в условиях России нет. В целом можно предположить, что, с учётом меньших, чем на Западе, цен на энергоносители и доступность местных видов топлива, производство биогаза в нашей стране находится на грани рентабельности, что не способствует её развитию без поддержки государства.

Имеет ли смысл производить биотопливо в домашних условиях

Выгодно ли производить биотопливо в домашних условиях в малых количествах в личном подсобном хозяйстве? Если у вас есть несколько металлических бочек и прочего железного хлама, а также бездна свободного времени и вы не знаете, как им распорядиться - да. Но экономия, увы, мизерная. А уж вкладывать деньги в высокотехнологичное оборудование при небольших объёмах поступления сырья и производства метана не имеет смысла ни при каком раскладе.

Очередной ролик отечественного Кулибина

Без перемешивания сырья и активации процесса ферментации выход метана составит не более 20% от возможного. Значит, в лучшем случае с 100 кг (загрузка бункера) отборной травы можно получить 5 м3 газа без учёта сжатия. И будет хорошо, если содержание метана превысит 50% и не факт, что он будет гореть в теплогенераторе. По утверждению автора, сырьё загружается ежедневно, то есть производственный цикл у него - одни сутки. На самом деле необходимое время - 60 суток. Количества полученного изобретателем биогаза, содержащегося в 50-литровом баллоне, который он сумел заполнить, в морозную погоду для отопительного котла мощностью 15 кВт (жилой дом около 150 м2) хватит на 2 минуты.

Тем, кого возможность производства биогаза заинтересовала, рекомендуется внимательно изучить проблему, особенно с финансовой точки зрения, с техническими вопросами обратиться к специалистам, имеющим опыт подобных работ. Весьма ценной будет практическая информация, полученная в тех хозяйствах, где биоэнергетические технологии уже используются какое-то время.

Рост цен на энергоносители заставляет задуматься о возможности обеспечить себя ими самостоятельно. Один из вариантов — биогазовая установка. С ее помощью из навоза, помета и растительных остатков получают биогаз, который после очистки можно использовать для газовых приборов (плиты, котла), закачивать в баллоны и использовать его как топливо для автомобилей или электрогенераторов. В общем — переработка навоза в биогаз может обеспечить все потребности дома или фермы в энергоносителях.

Постройка биогазовой установки — способ самостоятельного обеспечения энергоресурсами

Общие принципы

Биогаз — продукт, который получается при разложении органических веществ. В процессе гниения/брожения выделяются газы, собрав которые, можно обеспечить нужды собственного хозяйства. Оборудование, в котором происходит данный процесс называю «биогазовая установка».

Процесс образования биогаза происходит за счет жизнедеятельности разного рода бактерий, которые содержатся в самих отходах. Но для того чтобы они активно «работали» необходимо им создать определенные условия: влажность и температуру. Для их создания строятся биогазовая установка. Это комплекс устройств, основа которого — биореактор, в котором и происходит разложение отходов, который сопровождается газообразованием.

Различают три режима переработки навоза в биогаз:

• Психофильный режим. Температура в биогазовой установке от +5°C до +20°C. При таких условиях процесс разложения идет медленно,газа образуется намного, его качество низкое.
• Мезофильный. На этот режим установка выходит при температуре от +30°C до +40°C. В этом случае активно размножаются мезофильные бактерии. Газа при этом образуется больше, процесс переработки занимает меньше времени — от 10 до 20 дней.
• Термофильный. Эти бактерии размножаются при температуре от +50°C. Процесс идет быстрее всего (3-5 дней), выход газа — самый большой (при идеальных условиях с 1 кг завоза можно получить до 4,5 литров газа). Большинство справочных таблиц по выходу газа от переработки даны именно для этого режима, так что при использовании других режимов стоит делать корректировку в меньшую сторону.

Сложнее всего в биогазовых установках реализуется термофильный режим. Тут требуется качественная теплоизоляция биогазовой установки, подогрев и система контроля за температурой. Зато на выходе получаем максимальное количество биогаза. Еще одна особенность термофильной переработки — невозможность дозагрузки. Остальные два режима — психофильный и мезофильный — позволяют ежедневно добавлять свежую порцию подготовленного сырья. Но, при термофильном режиме, малый срок переработки позволяет разделить биореактор на зоны, в которых будет перерабатываться своя доля сырья с разными сроками загрузки.

Схема биогазовой установки

Основа биогазовой установки — биореактор или бункер. В нем происходит процесс брожения, в нем же скапливается полученный газ. Также есть бункер загрузки и выгрузки, выработанный газ выводится через вставленную в верхнюю часть трубу. Далее идет система доработки газа — ее очистка и повышение давления в газопроводе до рабочего.

Для мезофильных и термофильных режимов необходима также система подогрева биореактора — для выхода на требуемые режимы. Для этого обычно используются газовые котлы, работающие на произведенном топливе. От него система трубопроводов идет в биореактор. Обычно это полимерные трубы, так как они лучше всего переносят нахождение в агрессивной среде.

Еще биогазовая установка нуждается в системе для перемешивания субстанции. При брожении вверху образуется твердая корка, тяжелые частицы оседают вниз. Все это вместе ухудшает процесс газообразования. Для поддержания однородного состояния перерабатываемой массы и необходимы мешалки. Они могут быть механическими и даже ручными. Могут запускаться по таймеру или вручную. Все зависит от того, как сделана биогазовая установка. Автоматизированная система более дорога при монтаже, но требует минимума внимания при эксплуатации.

Биогазовая установка по типу расположения может быть:

• Надземной.
• Полузаглубленной.
• Заглубленной.

Более затратны в установке заглубленные — требуется большой объем земельных работ. Но при эксплуатации в наших условиях они лучше — проще организовать утепление, меньше расходы на подогрев.

Что можно перерабатывать

Биогазовая установка по сути всеядна — перерабатываться может любая органика. Подходит любой навоз и моча, растительные остатки. Негативно влияют на процесс моющие вещества, антибиотики, химия. Их поступление желательно минимизировать, так как они убивают флору, которая занимается переработкой.

Идеальным считается навоз КРС, так как в нем содержатся микроорганизмы в большом количестве. Если в хозяйстве нет коров, при загрузке биореактора желательно добавить некоторую часть помета, для заселения субстрата требуемой микрофлорой. Растительные остатки предварительно измельчаются, разводятся с водой. В биореакторе смешиваются растительное сырье и экскременты. Такая «заправка» перерабатывается дольше, но на выходе при правильном режиме, имеем наибольший выход продукта.

Определение местоположения

Чтобы минимизировать затраты на организацию процесса, имеет смысл расположить биогазовую установку неподалеку от источника отходов — возле построек, где содержится птица или животные. Разработать конструкцию желательно так, чтобы загрузка происходила самотеком. Из коровника или свинарника можно проложить под уклоном трубопровод, по которому навоз будет самотеком поступать в бункер. Это существенно облегчает задачу по обслуживанию реактора, да и уборку навоза тоже.

Наиболее целесообразно расположить биогазовую установку так, чтобы отходы с фермы могли поступать самотеком

Обычно строения с животными находятся на некотором отдалении от жилого дома. Потому выработанный газ нужно будет передавать к потребителям. Но протянуть одну газовую трубу дешевле и проще, чем организовывать линию по транспортировке и загрузке навоза.

Биореактор

К емкости для переработки навоза предъявляются довольно жесткие требования:

Все эти требования по строительству биогазовой установки должны выполняться, так как они обеспечивают безопасность и создают нормальные условия для переработки навоза в биогаз.

Из каких материалов можно сделать

Стойкость к агрессивных средам — это основное требование к материалам, из которых можно сделать емкость. Субстрат в биореакторе может иметь кислую или щелочную реакцию. Соответственно материал, из которого изготавливают емкость, должен хорошо переносить различные среды.

Этим запросам отвечают не так много материалов. Первое что приходит на ум — металл. Он прочен, из него можно сделать емкость любой формы. Что хорошо, что использовать можно готовую емкость — какую-то старую цистерну. В этом случае строительство биогазовой установки займет совсем немного времени. Недостаток металла — он вступает в реакцию с химически активными веществами и начинает разрушаться. Для нейтрализации данного минуса металл покрывается защитным покрытием.

Отличный вариант — емкость биореактора из полимера. Пластик химически нейтрален, не гниет, не ржавеет. Только надо выбирать из таких материалов, которые выносят заморозку и нагрев до достаточно высоких температур. Стенки реактора должны быть толстыми, желательно армированными стекловолокном. Такие емкости недешевы, зато они служат долго.

Более дешевый вариант — биогазовая установка с емкостью из кирпича, бетонных блоков, камня. Для того чтобы кладка выдерживала высокие нагрузки, необходимо армирование кладки (в каждом 3-5 ряду в зависимости от толщины стены и материала). После завершения процесса возведения стен для обеспечения водо- и газо- непроницаемости необходима последующая многослойная обработка стен как изнутри, так и снаружи. Стены штукатурят цементно-песчаным составом с добавками (присадками), обеспечивающими требуемые свойства.

Определение размеров реактора

Объем реактора зависит от выбранной температуры переработки навоза в биогаз. Чаще всего выбирается мезофильная — ее легче поддерживать и она предполагает возможность ежедневной дозагрузки реактора. Выработка биогаза после выхода на нормальный режим (порядка 2 дней) идет стабильно, без всплесков и провалов (при создании нормальных условий). В этом случае имеет смысл рассчитать объем биогазовой установки в зависимости от количества навоза, образующегося в хозяйстве за сутки. Все легко подсчитывается, исходя из среднестатистических данных.

Разложение навоза при мезофильных температурах идет от 10 до 20 дней. Соответственно, объем рассчитывается умножением на 10 или 20. При расчете необходимо учитывать количество воды, которое необходимо для приведения субстрата к идеальному состоянию — его влажность должна быть 85-90%. Найденный объем увеличивают на 50%, так как максимальная загрузка не должна превышать 2/3 по объему резервуара — под потолком должен скапливаться газ.

Например, в хозяйстве 5 коров, 10 свиней и 40 кур. За сути образуется 5 * 55 кг + 10 * 4,5 кг + 40 * 0,17 кг = 275 кг + 45 кг + 6,8 кг = 326,8 кг. Чтобы привести куриный помет к влажности 85% необходимо добавить чуть больше 5 литров воды (это еще 5 кг). Итого общая масса получается 331,8 кг. Для переработки за 20 дней необходимо: 331,8 кг * 20 = 6636 кг — около 7 кубов только под субстрат. Найденную цифру умножаем на 1,5 (увеличиваем на 50%), получаем 10,5 куб. Это и будет расчетная величина объема реактора биогазовой установки.

Люки загрузки и разгрузки ведут непосредственно в емкость биореактора. Для того чтобы субстрат равномерно распределялся по всей площади, делают их в противоположных концах емкости.

При заглубленном способе установки биогазовой установки, загрузочные и разгрузочные трубы подходят к корпусу под острым углом. Причем нижний конец трубы должен находится ниже уровня жидкости в реакторе. Таким образом исключается попадание воздуха в емкость. Также на трубах ставят поворотные или отсечные задвижки, которые в нормальном положении закрыты. Открываются они только на время загрузки или выгрузки.

Так как в навозе могут содержаться крупные фрагменты (элементы подстилки, стебли травы и т.д.), трубы малого диаметра будут часто забиваться. Потому для загрузки-выгрузки они должны быть диаметром 20-30 см. Монтировать их необходимо до начала работ по утеплению биогазовой установки, но после того, как емкость установлена на место.

Наиболее удобный режим работы биогазовой установки — с регулярной загрузкой и выгрузкой субстрата. Данная операция может проводится раз в сутки или раз в двое суток. Навоз и другие компоненты предварительно собираются в накопительной емкости, где доводятся до требуемого состояний — измельчаются, при необходимости увлажняются и перемешиваются. Для удобства в данной емкости может быть механическая мешалка. Подготовленный субстрат выливается в приемный люк. Если расположить приемную емкость на солнце, субстрат будет предварительно нагреваться, что уменьшит затраты на поддержание требуемой температуры.

Глубину установки приемного бункера желательно рассчитать так, чтобы отходы стекали в него самотеком. То же касается выгрузки в биореактор. Лучший случай, если подготовленный субстрат будет двигаться самотеком. А отгораживать его на время подготовки будет заслонка.

Для обеспечения герметичности биогазовой установки, люки на приемном бункере и в зоне выгрузки должны иметь герметизирующий резиновый уплотнитель. Чем меньше будет в емкости воздуха, тем чище будет газ на выходе.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

• метан — до 60%;
• углекислый газ — 35%;
• другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Устройства для перемешивания

Чтобы биогазовая установка работала в нормальном режиме, необходимо регулярное перемешивание жидкости в биореакторе. Этот несложный процесс решает множество задач:

• перемешивает свежую порцию загрузки с колонией бактерий;
• способствует высвобождению выработанного газа;
• выравнивает температуру жидкости, исключая более прогретые и более холодные участки;
• поддерживает однородность субстрата, предотвращая оседание или всплытие некоторых составляющих.

Обычно небольшая самодельная биогазовая установка имеет механические мешалки, которые приводятся в движение при помощи мускульной силы. В системах с большим объемом приводить в движение мешалки могут моторы, которые включаются таймером.

Второй способ — перемешивать жидкость, пропуская через нее част выработанного газа. Для этого после выхода из метатенка ставится тройник и часть газа полается в нижнюю часть реактора, где через трубку с дырками выходит. Эту часть газа нельзя считать расходом, так как он все равно снова попадает в систему и, в результате, оказывается в газгольдере.

Третий способ перемешивания — при помощи фекальных насосов перекачивать субстрат их нижней части, выливать его вверху. Недостаток этого способа — зависимость от наличия электроэнергии.

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы. Потому подбору материалов и качеству выполнения соединений уделяют особое внимание.

Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, . Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.

Приводились теоретические основы производства газа метана из биомассы путем анаэробного сбраживания.

Была объяснена роль бактерий в поэтапном преобразовании органических веществ с описанием необходимых условий для наиболее интенсивного получения биогаза. В данной статье будут приведены практические реализации биогазовых установок, с описанием некоторых самодельных конструкций.

Поскольку цены на энергоносители растут, и у многих собственников животноводческих ферм и малых хозяйств существуют проблемы с утилизацией отходов, появились в продаже промышленные комплексы по производству биогаза и небольшие биогазовые установки для частного дома. Пользуясь поисковиками, пользователь сети Интернет сможет легко найти доступное готовое решение, чтобы биогазовая установка и цена на нее соответствовали запросам, выйти на связь с поставщиками оборудования и договориться о постройке биогазового генератора у себя дома или на хозяйстве.

Промышленный комплекс по производству биогаза

Биореактор – основа биогазовой установки

Емкость, в которой происходит анаэробное разложение биомассы, называют биореактором , ферментатором, или метантанком. Биореакторы бывают полностью герметичными, с фиксированным или плавающим куполом, имеющие конструкцию водолазного колокола. Колокольные психрофильные (не требующие подогрева) биореакторы имеют вид открытого резервуара с жидкой биомассой, в которую погружена емкость в виде цилиндра или колокола, где собирается биогаз.

Собравшийся биогаз оказывает давление на цилиндр, из-за чего тот приподнимается над резервуаром. Таким образом, колокол также выполняет функцию газгольдера – временного хранилища образовавшегося газа.

Недостатком колокольной конструкции биогазового реактора является невозможность перемешивания субстрата и его подогрева в холодные периоды года. Также негативным фактором является сильный запах, и антисанитария из-за открытой поверхности части субстрата.

К тому же, часть образовавшегося газа улетучится в атмосферу, загрязняя окружающую среду. Поэтому данные биореакторы используются лишь в кустарных биогазовых установках в бедных странах с жарким климатом.

Ради предотвращения загрязнения окружающей среды и исключения неприятного запаха реакторы биогазовых установок для дома и больших производств имеют конструкцию с фиксированным куполом. Форма конструкции в процессе газообразования большого значения не имеет, но при использовании цилиндра с крышей в виде купола достигается значительная экономия строительных материалов. Биореакторы с фиксированным куполом снабжаются патрубками для добавления новых порций биомассы и отбора отработанного субстрата.

Основные типы биогазовых установок

Поскольку наиболее приемлемой является конструкция с фиксированным куполом, то большинство готовых решений биореакторов имеют данный тип. В зависимости от способа загрузки биореакторы имеют различную конструкцию и подразделяются на:

• Порционные, с разовой загрузкой всей биомассы, и с последующей полной выгрузкой после отработки сырья. Основным недостатком данного типа биореакторов является неравномерность выделения газа в течение переработки субстрата;
• непрерывной загрузкой и выгрузкой сырья, благодаря чему достигается равномерное выделение биогаза. Благодаря конструкции биореактора во время загрузки и выгрузки не прекращается производство биогаза и не происходит утечек, так как патрубки, по которым осуществляется добавление и удаление биомассы, выполнены в виде гидрозатвора, предотвращающего вытекание газа.

Порционные биогазовые реакторы могут иметь любую конструкцию, предотвращающую утечку газа. Так, например, в свое время в Австралии были популярны канальные метантанки с эластичным надувающимся сводом, где небольшое избыточное давление внутри биореактора надувало пузырь из прочного полипропилена. При достижении определенного уровня давления внутри биореактора, включался компрессор, откачивающий выработанный биогаз.

Тип брожения в данной биогазовой установке может быть мезофильным (со слабым подогревом). Из-за большой площади раздувающегося купола, канальные биореакторы могут устанавливаться только в отапливаемых помещениях, или в регионах с жарким климатом. Достоинством конструкции является отсутствие необходимости в промежуточном ресивере, но большим недостатком является уязвимость эластичного купола к механическим повреждениям.

В последнее время набирают популярности порционные биореакторы с сухой ферментацией навоза без добавления воды в субстрат. Поскольку в навозе имеется своя влажность, ее будет достаточно для жизнедеятельности организмов, хотя интенсивность реакций уменьшится.

Биореакторы сухого типа имеют вид герметичного гаража с плотно закрывающимися дверьми. Биомасса загружается в реактор при помощи фронтального погрузчика и остается в таком состоянии до завершения полного цикла газообразования (примерно полгода), при этом не требуется добавления субстрата и его перемешивания.

Биогазовая установка своими руками

Следует заметить, что у большинства биореакторов, как правило, герметичной является только зона газообразования, а жидкая биомасса на входе и выходе пребывает под атмосферным давлением. Избыточное давление внутри биореактора вытесняет часть жидкого субстрата в патрубки, из-за чего уровень биомассы в них несколько выше, чем внутри емкости.

Данные конструкции самодельных биореакторов являются популярными среди народных мастеров, которые самостоятельно изготавливают биогазовые установки своими руками для дома, допускающие многоразовую ручную загрузку и выгрузку субстрата. При изготовлении биореакторов своими руками многие мастера ставят эксперименты с полностью герметичными емкостями, применяя в качестве газгольдера несколько резиновых камер от шин колес крупной автотехники.

На видео ниже энтузиаст самодельного производства биогаза на примере бочек, заполненных птичьим пометом, доказывает возможность реального получения горючего газа в домашних условиях, перерабатывая в полезное удобрение отходы из птичника. Единственное, что можно добавить к конструкции, описанной в данном видеоролике, так это то, что нужно поставить манометр и предохранительный клапан на самодельный биореактор.

Расчеты продуктивности биореактора

Количество биогаза определяется массой и качеством используемого сырья. В сети интернет можно найти таблицы, где указано количество отходов, производимых различными животными, но хозяевам, которым приходится каждый день убирать навоз, данная теория ни к чему, так как они благодаря собственной практике знают количество и массу будущего субстрата. Исходя из наличия возобновляемых каждый день запасов сырья, можно рассчитать требуемый объем биореактора и ежедневное производство биогаза .

После произведенных расчетов и утвержденной конструкции биореактора можно приступить к его постройке. Материалом может служить железобетонная емкость, залитая в земле, или кирпичная кладка, герметизированная специальным покрытием, которым обрабатывают бассейны.

Также возможна постройка основной емкости домашней биогазовой установки из железа, покрытого антикоррозионным материалом. Малые промышленные биореакторы часто делают из химически стойких пластиковых резервуаров большого объема.

В промышленных биогазовых установках применяются электронные системы контроля и различные реактивы для коррекции химического состава субстрата и его уровня кислотности, а также добавляются в биомассу специальные вещества – энзимы и витамины, стимулирующие размножение и жизнедеятельность микроорганизмов внутри биореактора. В процессе развития микробиологии создаются все более устойчивые и эффективные штаммы бактерий метаногенов, которые можно приобрести у занимающихся производством биогаза фирм.

Необходимость в откачивании и очистке биогаза

Постоянная выработка газа в биореакторе любой конструкции приводит к необходимости откачивания биогаза. Некоторые примитивные биогазовые установки могут сжигать полученный газ прямо в горелке, установленной неподалеку, но нестабильность избыточного давления в биореакторе может привести к исчезновению пламени с последующим выбросом ядовитого газа . Применение такой примитивной биогазовой установки, подключенной к плите категорически недопустимо из-за возможности отравления ядовитыми компонентами неочищенного биогаза.

Поэтому практически любая схема биогазовой установки включает в себя емкости для хранения газа и систему его очистки. В качестве самодельного комплекса очистки можно применить водяной фильтр, и самодельную емкость, наполненную металлической стружкой, или приобрести профессиональные системы фильтрации. Емкость для временного хранения биогаза может быть выполнена из камер от автошин, из которых газ время от времени откачивается компрессором в стандартные пропановые баллоны для хранения и последующего употребления.

Как альтернативу обязательному применению газгольдера можно воспринимать усовершенствованный биореактор с плавающим куполом. Усовершенствование состоит в добавлении концентрической перегородки, которая образует водяной карман, действующий наподобие гидрозатвора и не допускающий соприкосновения биомассы с воздухом. Давление внутри плавающего купола будет зависеть от его веса. Пропуская газ через систему очистки и редуктор, его можно использовать в бытовой плите, периодически стравливая из биореактора.

Измельчение и перемешивание субстрата в биореакторе

Перемешивание биомассы является важной составляющей процесса образования биогаза, обеспечивая бактериям доступ к питательным веществам, которые могут сбиться в ком на дне биореактора. Чтобы частицы биомассы лучше перемешивались в биореакторе, их нужно измельчить механическим или ручным способом до загрузки в метантанк. В настоящий момент в промышленных и самодельных биогазовых установках применяются три способа перемешивания субстрата:

1. механические мешалки, приводимые в действие электродвигателем или вручную;
2. циркуляционное перемешивание при помощи насоса или гребного винта, перекачивающего субстрат внутри биореактора;
3. барботажное перемешивание при помощи продувки уже имеющимся биогазом жидкой биомассы. Недостатком данного способа является образование пены на поверхности субстрата.

Механическое перемешивание субстрата внутри биореактора может осуществляться вручную, или автоматически, путем включения электродвигателя при помощи электронного таймера. Водоструйное или барботажное перемешивание биомассы может осуществляться только при помощи электродвигателей, управляемых вручную или при помощи программного алгоритма.

В данном биореакторе установлено механическое перемешивающее устройство

Подогрев субстрата в мезофильных и термофильных биогазовых установках

Оптимальной для газообразования является температура субстрата в пределах 35-50ºC. Для поддержания данной температуры в биореактор могут устанавливаться различные системы обогрева – водяные, паровые, электрические. Контроль температуры должен производиться при помощи термореле или термопар, подключенных к исполнительному механизму, регулирующему отопление биореактора.

Также нужно помнить, что открытое пламя будет перегревать стенки биореактора, и внутри его биомасса будет пригорать. Пригоревший субстрат понизит теплоотдачу и качество подогрева, а раскаленная стенка биореактора будет быстро разрушаться. Одним из лучших вариантов является водяной подогрев из обратной трубы системы отопления дома. Нужно установить систему электрических вентилей для возможности отключения подогрева биореактора или подключения обогрева субстрата напрямую от котла, если будет слишком холодно.

Подогрев субстрата в биореакторе при помощи ТЭНов будет выгоден лишь в случае наличия альтернативного электричества, получаемого от ветрогенератора или солнечных батарей. В данном случае ТЭНы могут быть подключены напрямую к генератору или батарее, что исключит из схемы дорогие преобразователи напряжения. Чтобы снизить потери тепла и уменьшить расходы на подогрев субстрата в биореакторе нужно его максимально утеплить с помощью различных утеплителей.

Практические опыты, неизбежные при постройке биогазовых установок своими руками

Сколько бы литературы не прочитал начинающий энтузиаст самостоятельного производства биогаза, и сколько бы видеороликов не пересмотрел, на практике многое придется познавать самому, и результаты, как правило, будут далеки от расчетных.

Поэтому, многие начинающие мастера идут по пути самостоятельных экспериментов по получению биогаза, начиная с малых емкостей, определяя, сколько газа из имеющегося сырья дает его небольшая экспериментальная биогазовая установка. Цены на комплектующие, выход метана и будущие расходы на постройку полноценной рабочей биогазовой установки будут определять ее рентабельность и целесообразность.

В приведенном выше видеоролике мастер демонстрирует возможности своей биогазовой установки, засекая, сколько биогаза получится за одни сутки. В его случае, при закачке в ресивер компрессора восьми атмосфер, объем получившегося газа после перерасчетов с учетом объема емкости 24л будет около 0,2 м².

Данный объем биогаза, полученный из двухсотлитровой бочки, не является значительным, но, как показано в следующем видео этого мастера, такого количества газа хватит на час горения одной конфорки плиты (15 мин умножить на четыре атмосферы баллона, который в два раза больше ресивера).

В другом видеоролике ниже мастер рассказывает о получении биогаза и биологически чистых удобрений путем переработки в биогазовой установке органических отходов. Нужно иметь в виду, что ценность экологических удобрений может превысить стоимость полученного газа, и тогда биогаз станет полезным побочным продутом процесса изготовления качественных удобрений. Еще одним полезным свойством органического сырья является возможность его хранения некоторый период для использования в нужное время.
