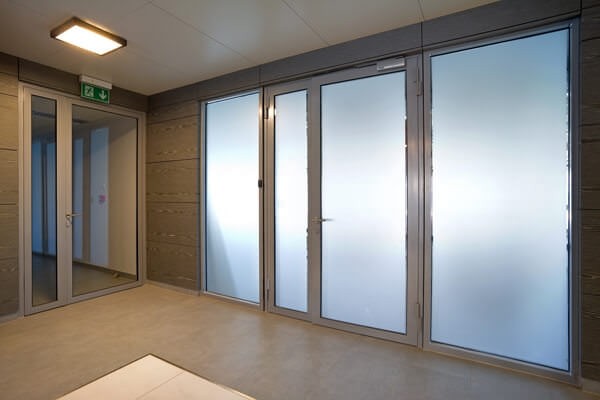

Противопожарные перегородки. Назначение и использование противопожарных перекрытий Противопожарные перекрытия 1 го типа требования

ПРИЛОЖЕНИЕ У

ТРЕБОВАНИЯ К ПРОТИВОПОЖАРНЫМ ПРЕГРАДАМ

У.1 К противопожарным преградам относят противопожарные стены, перегородки, перекрытия, зоны. тамбуры-шлюзы, двери, окна, люки, клапаны.

Область применения противопожарных преград установлена в СНиП 2.01.02 части 2 [I]. У.2 Типы противопожарных преград и их минимальные пределы огнестойкости следует принимать по таблице У.1. Противопожарные стены, перегородки, перекрытия, конструкции противопожарных зон и тамбуров-шлюзов, а также заполнение световых проемов в противопожарных преградах должны выполняться из негорючих материалов.

Таблица У.1

Допускается в противопожарных дверях и люках первого и второго типов применять древесину, защищенную со всех сторон негорючими материалами толщиной не менее 4 мм или подвергнутую глубокой пропитке антипиренами или другой огнезащитной обработке, обеспечивающей ее соответствие требованиям, предъявляемым к трудногорючим материалам.

Допускается в качестве противопожарных применять перегородки из гипсокартонных листов с каркасом из негорючих материалов, с пределом огнестойкости не менее 1,25 ч для перегородок первого типа и 0,75 ч - для перегородок второго типа. Узлы сопряжения этих перегородок с другими конструкциями должны иметь предел огнестойкости не менее 1,25 и 0,75 ч соответственно.

У.3 Предел огнестойкости противопожарных дверей и ворот следует определять по ГОСТ 30247.2, а противопожарных окон, люков и клапанов по ГОСТ 30247.0 и ГОСТ 30247.1. При этом предельные состояния по огнестойкости для окон характеризуются только обрушением и потерей плотности, а для противопожарных дверей лифтовых шахт - только теплоизолирующей способностью и потерей плотности дверного полотна.

У.4 В противопожарных стенах первого и второго типов следует предусматривать противопожарные двери, ворота, окна и клапаны соответственно первого и второго типов.

В противопожарных перегородках первого типа следует предусматривать противопожарные двери, ворота, окна и клапаны второго типа, а в противопожарных перегородках второго типа - противопожарные двери и окна третьего типа.

В противопожарных перекрытиях первого типа следует применять противопожарные люки и клапаны первого типа, а в противопожарных перекрытиях второго и третьего типов - противопожарные люки и клапаны второго типа.

У.5 Противопожарные стены должны опираться на фундаменты или фундаментные балки, возводиться на всю высоту здания, пересекать все конструкции и этажи.

Противопожарные стены допускается устанавливать непосредственно на конструкции каркаса здания или сооружения, выполненные из негорючих материалов. При этом предел огнестойкости каркаса вместе с его заполнением и узлами креплений должен быть не менее требуемого предела огнестойкости соответствующего типа противопожарной стены.

У.6 Противопожарные стены должны возвышаться над кровлей: не менее чем на 60 см, если хотя бы один из элементов чердачного или бесчердачного покрытия, за исключением кровли, выполнен из горючих материалов; не менее чем на 30 см, если элементы чердачного или бесчердачного покрытия, за исключением кровли, выполнены из трудногорючих материалов.

Противопожарные стены могут не возвышаться над кровлей, если все элементы чердачного или бесчердачною покрытия, за исключением кровли, выполнены из негорючих материалов.

У.7 Противопожарные стены в зданиях с наружными стенами, выполненными с применением горючих или трудногорючих материалов, должны пересекать эти стены и выступать за наружную плоскость стены не менее чем на 30 см.

При устройстве наружных стен из негорючих материалов с ленточным остеклением противопожарные стены должны разделять остекление. При этом допускается, чтобы противопожарная стена не выступала за наружную плоскость стены.

У.8 При разделении здания на пожарные отсеки противопожарной должна быть стена более высокого и более широкого отсека. Допускается в наружной части противопожарной стены размещать окна, двери и ворота с ненормируемыми пределами огнестойкости на расстоянии над кровлей примыкающего отсека не менее 8 м по вертикали и не менее 4 м от стен по горизонтали.

У.9 В противопожарных стенах допускается устраивать вентиляционные и дымовые каналы так, чтобы в местах их размещения предел огнестойкости противопожарной стены с каждой стороны канала был не менее 2,5 ч.

У. 10 Противопожарные перегородки в помещениях с подвесными потолками должны разделять пространство над ними.

У.11 При размещении противопожарных стен или противопожарных перегородок в местах примыкания одной части здания к другой под углом необходимо, чтобы расстояние по горизонтали между ближайшими гранями проемов, расположенных в наружных стенах, было не менее 4 м, а участки стен, карнизов и свесов крыш, примыкающие к противопожарной стене или перегородке под углом, на длине не менее 4 м были выполнены из негорючих материалов. При расстоянии между указанными проемами менее 4 м они должны быть заполнены противопожарными дверями или окнами второго типа.

У. 12 Противопожарные перекрытия должны примыкать к наружным стенам, выполненным из негорючих материалов, без зазоров. Противопожарные перекрытия в зданиях с наружными стенами, распространяющими огонь, или с остеклением, расположенным в уровне перекрытия, должны пересекать эти стены и остекление.

У. 13 Допускается в случаях, предусмотренных в СНиП 2.01.02 части 2 , для разделения здания на пожарные отсеки вместо противопожарных стен предусматривать противопожарные зоны первого типа.

Противопожарная зона первого типа выполняется в виде вставки, разделяющей здание по всей ширине (длине) и высоте. Вставка представляет собой часть здания, образованную противопожарными стенами второго типа, которые отделяют вставку от пожарных отсеков. Ширина зоны должна быть не менее 12 м.

У.14 В помещениях, расположенных в пределах противопожарной зоны, не допускается применять или хранить горючие газы, жидкости и материалы, а также предусматривать процессы, связанные с образованием горючих пылей.

Допускается в покрытии противопожарной зоны применять утеплитель из трудногорючих материалов и кровлю из горючих материалов с учетом требований У.6.

В противопожарных стенах зоны допускается устройство проемов при условии их заполнения в соответствии с У. 17.

У. 15 Конструктивные решения противопожарных зон в сооружениях следует принимать по СНиП 2.09.03 .

У. 16 Противопожарные стены и зоны должны сохранять свои функции при одностороннем обрушении примыкающих к ним конструкций.

У. 17 В противопожарных преградах допускается предусматривать проемы при условии их заполнения противопожарными дверями, окнами, воротами, люками и клапанами или при устройстве в них тамбуровшлюзов. Общая площадь проемов в противопожарных преградах, за исключением ограждений лифтовых шахт, не должна превышать 25 % их площади. Противопожарные двери и ворота в противопожарных преградах должны иметь уплотнения в притворах и приспособления для самозакрывания. Противопожарные окна должны быть неоткрывающимися.

У. 18 Двери тамбуров-шлюзов со стороны помещений, в которых не применяют и не хранят горючие газы, жидкости и материалы, а также отсутствуют процессы, связанные с образованием горючих пылей, допускается выполнять из горючих материалов толщиной не менее 4 см и без пустот. В тамбурах-шлюзах следует предусматривать подпор воздуха в соответствии со СНиП 2.04.05 [З].

У. 19 Противопожарные стены, зоны, а также противопожарные перекрытия первого типа не допускается пересекать каналами, шахтами и трубопроводами для транспортирования горючих газо- и пылевоздушных смесей, горючих жидкостей, веществ и материалов.

У.20 В местах пересечения противопожарных стен, противопожарных зон, а также противопожарных перекрытии первого типа каналами, шахтами и трубопроводами (за исключением трубопроводов водоснабжения, канализации, парового и водяного отопления) для транспортирования сред, отличных от указанных в У. 19, следует предусматривать автоматические устройства, предотвращающие распространение продуктов горения по каналам, шахтам и трубопроводам при пожаре.

У.21 Ограждающие конструкции лифтовых шахт, помещения машинных отделений лифтов, каналов, шахт и ниш для прокладки коммуникаций должны соответствовать требованиям, предъявляемым к противопожарным перегородкам первого типа и перекрытиям третьего типа.

При невозможности устройства в ограждениях лифтовых шахт противопожарных дверей следует предусматривать тамбуры или холлы с противопожарными перегородками первого типа и перекрытиями третьего типа.

ПРИЛОЖЕНИЕ Ф

ТРЕБОВАНИЯ К ОГНЕЗАЩИТЕ ОГРАЖДЕНИЙ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ

Ф.1 Огнезащита предназначена для повышения фактического предела огнестойкости экранов, механических устройств защиты технологических проемов, футляров, резервуаров, трубопроводов, этажерок, рам, электропроводок и т. д. Эта задача выполняется конструктивными методами (штукатуриванием, применением облицовок) и использованием теплозащитных экранов из облегченных составов (покрытия, вспучивающиеся краски и лаки).

Ф.2 Выбор адекватного метода огнезащиты конструкций, конкретного огнезащитного материала или состава следует проводить с учетом конструктивных, эксплуатационных, технологических и технико-экономических факторов, допустимой вероятности отказов огнезащиты.

Ф.3 В технических условиях на использование огнезащитных покрытий должны быть установлены следующие характеристики:

Тип защищаемой конструкции и ее расположение в пространстве;

Требуемый предел огнестойкости защищаемого элемента, отвечающего расчетной аварии;

Требуемый срок эксплуатации огнезащиты, принимаемый равным сроку эксплуатации оборудования (до капитального ремонта) или устанавливаемый заказчиком с учетом конкретных условий функционирования оборудования;

Виды нагрузок, действующих на защищаемый элемент (статические, динамические, сейсмические);

Температурно-влажностные условия эксплуатации и производства работ по огнезащите, влаго- и атмосферостойкость огнезащитного состава и материала;

Степени агрессивности окружающей среды по отношению к огнезащите и материалу конструкции, а также степени агрессивности материала огнезащиты по отношению к конструкции;

Допустимое увеличение нагрузки на конструкцию за счет массы огнезащиты;

Экологические и эстетические требования к огнезащите.

Выбор оптимального состава огнезащиты следует проводить с учетом требования экономической эффективности системы пожарной безопасности согласно ГОСТ 12.1.004 (1.4) или из условия нормирования предельной вероятности возникновения развитых пожаров, устанавливаемой нормативными документами на соответствующие технологические процессы.

Ф.4 Для огнезащиты технологического оборудования эффективны вспучивающиеся покрытия, сочетающие теплопоглощающие и теплоизолирующие свойства, требования к которым изложены ниже.

Ф.4.1 Требования к эксплуатационным характеристикам

Ф.4.1.1 Покрытие должно разрабатываться и соответствовать температурно-влажностным условиям одного из вариантов, приведенных в таблице Ф. 1.

Таблица Ф.1

Ф.4.1.2 Физико-механические свойства огнезащитного вспучивающегося покрытия должны обеспечивать сохранение его работоспособности в условиях воздействия:

Вибрации с амплитудой виброускорений до 30 м/с 2 в диапазоне частот от 0,5 до 100 Гц, механических ударов с максимальной амплитудой импульса до 150 м/с 2 (однократное воздействие). Форма импульса- треугольная. Длительность импульса от 5 до 10 мс. Длительность нарастания импульса - 1 мс.

Ф.4.1.3. Огнезащитное покрытие должно обеспечивать транспортирование в укупорке всеми видами транспорта без ограничения скорости и расстояния.

Ф.4.2 Технические требования

Ф.4.2.1 Покрытие должно обеспечивать требуемые огнестойкость защищаемых конструкций и пределы распространения огня по ним в соответствии со СНиП 2.01.02 и другими нормативными документами.

Ф.4.2.2 Покрытие должно отвечать требованиям, приведенным в таблице Ф.2.

Таблица Ф.2

Ф.4.2.3 Покрытие должно быть грибостойким и фунгицидным по ГОСТ 9.049 и ГОСТ 9.050.

Ф.4.3 Гарантийный срок

Ф.4.3.1 Гарантийный срок хранения покрытия - не менее 6 мес (в компонентах, в укупорке).

Ф.4.3.2 Гарантийный срок службы покрытия, нанесенного на конструкцию, должен быть равен расчетному сроку эксплуатации оборудования (до капитального ремонта), но не менее 10 лет.

Гарантийный срок подтверждается методом ускоренных климатических испытаний.

Ф.4.4 Метод проверки коэффициента вспучивания огнезащитного покрытия

Ф.4.4.1 Коэффициент вспучивания определяют путем вспучивания покрытия, нанесенного толщиной 1 мм на металлическую пластину размером 100 х 100 мм.

Ф.4.4.2 Вспучивание покрытия проводят в термошкафу с выдержкой образца при температуре 600 ° С в течение 5 мин.

Ф.4.4.3 Коэффициент вспучивания К вс определяют как отношение толщины вспученного слоя h к исходной толщине покрытия h 0 :

К вс = h /h 0 .

измерение толщины слоя h 0 проводят штангенциркулем в трех сечениях образца. Коэффициенты вспучивания определяют как среднеарифметическое трех измерений.

Ф.4.4.4 Требования приложения не распространяются на оборудование специального назначения: оборудование для производства и хранения взрывчатых веществ, хранения горючих продуктов специального назначения, защитных сооружений гражданской обороны и т. д.

Противопожарные конструкции предназначены для пассивной защиты от огня, препятствуют разрастанию возгорания до приезда пожарного расчета. Противопожарные перекрытия не позволяют распространяться пламени по вертикали, его прохождению от этажа к этажу, локализуют зону горения.

Используются для изоляции процессов с повышенной взрыво- и пожароопасностью. Способствуют минимизации ущерба, оперативной ликвидации возгорания, наиболее безопасной и быстрой эвакуации.

Основные характеристики

Изготавливаются из устойчивых к возгоранию материалов, перекрытия не имеют проемов и отвечают установленным нормам и регламенту по огнестойкости. Если по проектному плану в противопожарном перекрытии предусмотрены проемы, их закрывают люками, клапанами с соблюдением огнестойких параметров.

Они выдерживают воздействие огня в течение требуемого по СНиП 2.01.02-85 отрезка времени, периоды устойчивости к огню прописаны в регламенте для каждого типа огнестойкости.

Для увеличения эксплуатационных характеристик на перекрытие монтируют дополнительные подвесные потолки, которые изготавливают из устойчивых к огню материалов. Потолок экранирует тепловое воздействие, усиливая огнестойкие параметры.

Перекрытия влияют на предельную огнестойкость всей конструкции. Для перекрытий опоры и связующие узлы не должны различаться по типам.

Их огнестойкий предел устанавливается в зависимости от времени, когда наступает одно или несколько последовательных граничных состояния по потере стойкости, в зависимости от функционала конструкции.

Перекрытия делятся на 3 типа огнестойкости:

• 1-й – пожароустойчивость более 2,5 часов.
• 2-й – защиты от огня в течение одного часа.
• 3-й – предельная огнеустойчивость рассчитана на 45 минут.

Устройство и особенности монтажа

Для устройства противопожарных перекрытий используют каркасно-панельные, либо штучные элементы, класс пожарной опасности — К0. Последние производятся как каркасные, так и бескаркасные. Огнестойкость сборных противопожарных перекрытий определяется по элементам наименее устойчивым к огню.

Стыки между панелями, места их соприкосновения с внутренними стенами, перегородками герметизируют с помощью минерально-волокнистых прокладок. Замазывают раствором цемента, толщину слоя делают 20 мм. Это позволяет заполнить пустоты в конструкции, предотвратить попадание продуктов сгорания на другие этажи (уровни).

Примыкание к наружной стене выполняется без зазоров, если класс огнестойкости стены — К0. Перекрытие пересекает наружную стену (перегородку) когда класс ее пожаробезопасности К1 – К3 или она выполнена в виде остекления.

В перекрытиях 1-го типа огнестойкости люки, проемы заполняют только тамбур-шлюзами, которые служат для ограничения распространения пожара по вертикали, имеют три типа огнестойкости.

Разделяют здание на отсеки, обеспечивают надежную эксплуатацию. Монтаж противопожарных конструкций осуществляют до начала отделки в период завершения основных строительных работ.

1-й тип устройств

Противопожарные перекрытия 1-го типа обладают самым высоким классом огнестойкости. Используют для изоляции подвалов, цокольных этажей. Устанавливают в строениях производственного назначения, складах.

На каркас и элементы противопожарных перекрытий устанавливаются перегородки исключительно 1-го типа огнестойкости.

Противопожарным перекрытием разделяют наружную стену, выступ перекрытия должен быть 30 см. Его не делают если:

Перекрытия такого типа запрещено пересекать шахтами, служащими для транспортировки легковоспламеняющихся жидкостей, газовых, пылевоздушных смесей.

Каналами, трубопроводами, предназначенными для передачи горючих веществ, материалов.

2-й и 3-й тип устройств

Перекрытия 2-го и 3-го типа применяются в постройках с I и II классами огнестойкости. Ими разделяют вертикальное пространство на этажи.

Перекрытия 2-го и 3-го типов наиболее востребованы для монтажа противопожарных конструкций в зданиях. Ими же оборудуются трансформаторные или аккумуляторные подстанции.

Иногда монтируются в качестве горизонтального ограждения некоторых конструкций. Должны отвечать требованиям и нормам пожаробезопасности сооружений.

Мансардные этажи, чердачные помещения изолируют от нижних этажей перекрытиями 2 типа.

В вестибюлях, лифтовых шахтах, при изготовлении каналов и ниш для прокладки электрокоммуникаций используют пожарные перекрытия 3 типа. Они служат преградой для захвата пожаром большей площади.

Через шахты различного назначения происходит наиболее быстрое распространение возгорания по всему зданию. Это ограничивает доступ к огню для его полной ликвидации, затрудняет быструю эвакуацию людей из здания.

Область применения

Противопожарные перекрытия широко применяются в гражданском, промышленном, военном строительстве. Многофункциональны, имеют высокую стойкость, которая позволяет ограничивать распространение пожара, препятствует протеканию взрывоопасных смесей с верхнего уровня (этажа) на нижний. Хорошая изоляция и герметизация противопожарных перекрытий дополнительно выполняет санитарные, технологические функции.

Используют в составе конструкций для изоляции огнеопасных помещений, технологических процессов с высокими факторами риска (пожар, взрыв).

Хорошая газонепроницаемость перекрытий предупреждает возникновение пожара, либо локализует его, препятствует распространению за пределы перекрытий взрывоопасных пылевоздушных смесей, газов. Ими оборудуют помещения для хранения веществ, ценностей, имеющих определенную степень пожарной опасности.

Устанавливаются вкупе с электрооборудованием бытового, производственного назначения, монтируют в элекрощитовых.

Перекрытия используют для изготовления секционных конструкций в подвальных помещениях, складах, различных производствах. Отделяют от основного пространства помещения с горючими жидкостями, материалами, лебедки с противопожарными занавесами, вентиляционные камеры, системы мусоропроводов.

Применяют для производства резервных складских помещений, отсеков для хранения объемных легковозгораемых материалов (декорации, манекены). Используются для создания коридоров, предназначенных для быстрой эвакуации в чрезвычайных ситуациях.

Требования и стандарты

Требования к нормам, область применения, стандарты изготовления противопожарных перекрытий четко прописаны в СНиП и в Федеральном законе РФ No 123-ФЗ от 22 июля 2008г., который регламентирует требования к пожарной безопасности.

*9.1. Минимальные расстояния между зданиями следует принимать в соответствии с требованиями Приложения 1 к СНиП 2.07.01-89* и МГСН 4.04-94 п. 1.3.

*9.2. К зданиям гостиниц по всей их длине должен быть обеспечен подъезд пожарных автомобилей. Расстояние от ближнего края проезжей части до стен здания гостиницы высотой до 9 эт. следует принимать 5-8 м, при высоте зданий свыше 9 эт. - 8 м - 10 м. Ширина проезда должна быть не менее 4,2 м для зданий высотой до 9 этажей включительно и не менее 6,0 м для зданий большей этажности.

Подъезды пожарных автомашин следует предусматривать: к основным эвакуационным выходам из зданий; к входам, ведущим к лифтам для пожарных подразделений - пожарным лифтам (Приложение 2 к МГСН 4.04-94).

Подъезды к фасадам здания пожарных автолестниц и автоподъемников допускается проектировать по эксплуатируемым кровлям стилобатов и пристроек, рассчитанным на соответствующие нагрузки.

Допускается предусматривать подъезд пожарных автолестниц и автоподъемников только с одной стороны к зданию при ширине здания до 18 м и при оборудовании здания всем комплексом систем противопожарной защиты (СПЗ) согласно МГСН 4.04-94 п.2.40.

*9.3. При устройстве въездов, выездов, входов и выходов из туннелей в здания гостиниц при длине туннелей (без разрывов) более 100 м следует выполнять требования МГСН 4.04-94 п.1.5. При этом установку пожарных кранов следует производить через каждые 40 м.

Сообщение туннелей и зданий гостиниц следует предусматривать через тамбуры с противопожарными перегородками 1 типа и дверями 2 типа.

9.4 Здания гостиниц следует проектировать, как правило, высотой не более 16 этажей (или до 50 м от средней планировочной отметки проезда, предназначенного для подъезда пожарных автомашин, до отметки пола верхнего этажа).

*9.5. При количестве этажей более 16 (выше 50 и от средней планировочной отметки проезда, предназначенного для подъезда пожарных автомашин, до отметки пола верхнего этажа) необходимо предусматривать через каждые 10 этажей устройство зон безопасности высотой не более 3 м с противопожарными перекрытиями по МГСН 4-04-94, п 2.20. В зонах безопасности разрешается размещать непожароопасные помещения.

Здания должны оборудоваться всем комплексом СПЗ. На перекрытии верхнего этажа здания следует предусматривать площадку для эвакуации людей пожарными вертолетами. Статическая нагрузка составляет: для вертолета К-32 - 11 тонн, для вертолета МИ-17 - 12 тонн. Динамическая нагрузка при посадке этих вертолетов составляет 22 тонны и 24 тонны соответственно.

*9.6. При проектировании зданий гостиниц высотой более 30 этажей следует выполнять противопожарные требования согласно МГСН 4.04-94 п.1.14.

9.7. Гостиницы следует проектировать, как правило, в отдельно стоящих зданиях.

Допускается размещать гостиницы и гостиничные номера в зданиях иного функционального назначения при выполнении требований, предусмотренных МГСН 4.04-94.

9.8. Количество надземных и подземных этажей зданий гостиниц и гостиничных комплексов определяется в соответствии с градостроительными условиями и эксплуатационной необходимостью (в задании на проектирование или в проекте).

При проектировании атриумов следует выполнять требования Приложения 6 к МГСН 4.04-94.

*9.9. Многоэтажные здания следует разделять по вертикали на пожарные отсеки; высота такого отсека не должна превышать 30 этажей, он должен быть оснащен автономными секциями СПЗ, а также опорным пунктом пожаротушения (Приложение 9 к МГСН 4 04-94).

*9.10. Сообщение между пожарными отсеками обеспечивается в соответствии с требованиями МГСН 4.04-94 п.2.19. При этом противопожарные двери должны иметь предел огнестойкости не менее 1 ч.

*9.11. Степень огнестойкости зданий с гостиничными номерами устанавливается СНиП 21-01-97 и настоящими нормами (таблица 6).

Таблица 6

9.12. Площадь S пожарного отсека в пределах этажа в гостиницах устанавливается в соответствии с формулой (1), но не более 2 S отс

где S от с - площадь пожарного отсека (по СНиП 2.08.02-89*, таблица 1);

R a - надежность тушения пожара (по МГСН 4.04.94, Приложение 15).

В надземной части здания гостиницы выше 16 этажей наибольшая площадь пожарного отсека может быть не более 2000 м 2 .

В подземной (вне зависимости от этажности надземной части) - не более 1000 м 2 .

При устройстве гаражей и автостоянок - в соответствии с НПБ 112-98.

9.13. Состав и площади помещений зданий гостиниц, взаимное расположение проектируемых в них помещений определяются, исходя из эксплуатационной необходимости (в задании на проектирование). Площади помещений должны быть не менее установленных СНиП 2.08.02-89* (часть 2).

*9.14. Вестибюльная группа помещений должна быть отделена от помещений иного назначения противопожарными стенами и противопожарными перекрытиями.

*9.15. Блоки вместимостью более 100 мест (питания, культурно-досугового назначения, жилые зоны и другие группы помещений) должны быть выделены в отдельные пожарные отсеки с изолированными эвакуационными выходами.

*9.16. Офисные помещения в жилой зоне гостиницы должны быть отделены от помещений иного назначения глухими противопожарными перегородками 1 типа и противопожарными перекрытиями 2 типа и должны быть обеспечены изолированными эвакуационными выходами.

*9.17. Гостиницы и группы жилых помещений в составе многофункциональных зданий следует выделять в пожарный отсек, за исключением многофункциональных зданий общей площадью менее 4000 м 2 .

9.18. Размеры (вместимость) открытых и закрытых (в том числе подземных) автостоянок в составе зданий гостиниц, их размещение, конструктивные и иные характеристики следует определять в соответствии с требованиями МГСН 5.01-94 и НПБ 112-98.

*9.19. Размещение бань сухого жара на жилых (за исключением одно-двухэтажных зданий) и подземных этажах запрещается.

В жилых номерах гостиниц допускается размещение бань с мокрыми процессами (влажные, паровые, травяные и др.).

*9.20. В подвальных и цокольных этажах допускается размещать помещения, рассчитанные на одновременное пребывание в них не более 100 человек.

*9.21. При размещении в составе гостиниц ресторанов, варьете и других общественных помещений вместимостью более 50 человек необходимо предусматривать не менее одного эвакуационного выхода через незадымляемую лестничную клетку.

При размещении на эксплуатируемых кровлях гостиниц летних ресторанов, кафе, смотровых и прогулочных площадок с единовременной вместимостью более 50 человек следует предусматривать не менее 2-х эвакуационных выходов.

Вместимость общественных помещений, размещаемых выше 16 этажа, не должна превышать 100 мест.

*9.22. Встроенные помещения, независимо от назначения, рассчитанные на одновременное пребывание более 500 чел., должны отделяться от других помещений противопожарными стенами и перекрытиями с пределом огнестойкости не менее 3-х ч.

Стены пристроенных помещений вместимостью более 500 человек должны иметь предел огнестойкости не менее 1 ч (если требования к ветроенно-пристроенным помещениям в соответствующих нормах менее жесткие).

*9.23. При размещении предприятий розничной торговли площадью до 500 м 2 следует отделять их от других помещений противопожарными перегородками. В перегородках могут быть установлены витрины из силикатного стекла с пределом огнестойкости не менее 0,5 часа. При этом площадь остекления не должна превышать 25 % от площади перегородки. В торговых предприятиях площадью менее 30 м 2 могут быть использованы сертифицированные огнезащитные пленки.

*9.24. Предел огнестойкости дверей и раздвижных перегородок в противопожарных стенах 1-го типа зданий гостиниц должен быть не менее 1,2 ч. Двери незадымляемых лестничных клеток 2-го типа должны иметь предел огнестойкости не менее 0,5 ч.

*9.25. Конструкции зданий гостиниц особой степени огнестойкости должны выполняться из негорючих материалов и удовлетворять требованиям п.2.20 МГСН 4.04.94.

*9.26. В зданиях особой степени огнестойкости:

Двери выходов из номеров гостиниц на пути эвакуации должны иметь уплотнения в притворах, кроме нижней кромки, предел их огнестойкости должен быть не менее 0,5 ч;

Двери лестничных клеток должны иметь предел огнестойкости не менее 1 ч по признаку потери целостности;

Двери (люки) коммуникационных шахт должны быть противопожарными с пределом огнестойкости не менее 0,75 ч;

Допускается применять двери с ненормируемым пределом огнестойкости в коммуникационных шахтах, предназначенных только для трубопроводов водоснабжения и канализации с применением труб из негорючих материалов и с уплотнением узлов их пересечения с перекрытиями негорючими материалами;

В других случаях двери, люки и другие заполнения проемов в ограждающих конструкциях с нормируемым пределом огнестойкости 1,5 ч и более должны быть противопожарными, предел их огнестойкости должен составлять не менее 60% нормируемого предела огнестойкости конструкций, но не более 1,2 ч; в остальных случаях пределы огнестойкости дверей не нормируются.

Предел огнестойкости трубопроводов (в том числе пылеуборки и мусороудаления), не расположенных в коммуникационных шахтах и нишах, должен быть не менее 1 ч.

*9.27. В зданиях гостиниц отделку и облицовку стен и потолков на путях эвакуации необходимо предусматривать только из негорючих материалов.

*9.28. Покрытия полов выполняются в соответствии с МГСН 4.04-94 п. 2.25. Напольные покрытия в помещениях с одновременным пребыванием до 500 чел. включительно должны иметь показатель распространения пламени по поверхности пола не менее 0,5 Вт/см 2 (£ 40 см) и 0,7 Вт/см 2 (£ 30 см) для помещений с одновременным пребыванием более 500 чел.

*9.29. Средняя пожарная нагрузка в жилой части зданий гостиниц и гостиничных комплексов (для каждого здания отдельно) не должна превышать 50 кг (при пересчете на древесину) на 1 м 2 жилой площади. Расчет проводить по формуле:

где: G - вес пожарной нагрузки, приведенной к дереву;

G i - вес i -го материала;

Q i - теплота сгорания i -го материала по ГОСТ 12.1.001-91, таблица 12;

n - количество материалов.

*9.30. Эвакуационные пути должны соответствовать СНиП 21-01-97, СНиП 2.08.02-89* и МГСН 4.04-94.

При определении параметров путей эвакуации расчетное количество людей в помещениях необходимо увеличивать против проектной вместимости в 1,25 раза. Это требование не распространяется на зрелищные и другие помещения с регламентируемым количеством мест, а также на предприятия торговли и бытового обслуживания, где число покупателей (посетителей) следует принимать из расчета: один человек на 3 м 2 площади торгового зала или помещения для посетителей, включая площадь, занятую под оборудование.

При устройстве эвакуационного выхода через кровлю она должна быть выполнена из негорючих материалов. Выход на плоскую кровлю, в том числе эксплуатируемую, следует считать эвакуационным, если по кровле возможен проход к другой лестничной клетке.

Коридоры зданий следует разделять на отсеки длиной до 60 м перегородками с самозакрывающимися дверями с уплотненными притворами.

*9.31. В зданиях гостиниц с отметкой пола верхнего этажа выше 26 м (или 10 этажей и более) следует предусматривать устройство незадымляемых лестничных клеток. Поэтажные входы в лестничную клетку обычного типа и незадымляемую лестничную клетку не должны сообщаться с одним и тем же отсеком коридора (при делении последнего на отсеки). Переходы через наружную воздушную зону следует размещать на наружных фасадах и наружных углах зданий, соединенных из различных частей под углом.

*9.32. Двери и раздвижные перегородки в коридорах и холлах на путях эвакуации в обычных условиях должны быть открыты и иметь: ручной и автоматический (по сигналу из центрального пульта управления СПЗ - ЦПУ СПЗ) приводы для закрывания. Конструкция привода и дверей должна обеспечить блокирование закрывания при наличии человека в проеме, а после закрывания - уплотнение в притворах.

*9.33. При размещении на путях эвакуации запираемых по условиям эксплуатации дверей в них должны быть предусмотрены запоры, открываемые только со стороны эвакуирующихся.

*9.34. При устройстве покрытий над зальными помещениями и атриумами следует руководствоваться требованиями МГСН 4.04-94 п.2.26.

*9.35. При проектировании зенитных фонарей следует выполнять требования МГСН 4.04-94 п.27.

*9.36. Окна помещений, оснащенных системой кондиционирования воздуха, допускается ориентировать во внутренние дворики и атриумы. При этом указанные окна должны иметь предел огнестойкости не менее 0,5 ч или должны быть защищены системой автоматического пожаротушения, расположенной над ними со стороны помещений. В помещениях, имеющих двустороннюю ориентацию (в атриум и на улицу), и в которые обеспечен доступ пожарных с автолестниц и автоподъемников со стороны улицы, автоматическое пожаротушение допускается не предусматривать.

*9.37. Лестничные клетки и лифтовые шахты, обеспечивающие технологическую (функциональную) связь подземных и надземных этажей, проектируются в соответствии с МГСН 4.04-94 п.2.36. При устройстве в здании гостиницы гаражей и автостоянок следует руководствоваться требованиями НПБ 112-98.

9.38. В зданиях гостиниц, оборудованных всем комплексом СПЗ, 50% надземных лестничных клеток допускается проектировать с выходом наружу через вестибюль (при нечетном количестве лестниц - на одну меньше).

*9.39. В зданиях высотой более 16 этажей (или свыше 50 м от средней планировочной отметки проезда, предназначенного для подъезда пожарных автомашин, до отметки пола верхнего этажа) выходы из лифтов на этажах (кроме выходящих в вестибюль на первом этаже) следует предусматривать через лифтовые холлы, которые должны отделяться от примыкающих коридоров и помещений противопожарными перегородками с самозакрывающимися дверями.

Лифтовые холлы могут также отделяться от примыкающих коридоров раздвижными перегородками согласно п. 9.32.

9.40. Во всех помещениях с окнами следует предусматривать в окнах открывающиеся створки (фрамуги, форточки) размером не менее 0,6 ´ 0,8 м.

*9.41. Применение системы противопожарной защиты (или отдельных её составляющих) в гостиницах регламентируется настоящими нормами и действующими СНиП.

Противопожарная защита должна обеспечить требуемый в соответствии с ГОСТ 12.1.004-91* уровень безопасности людей при пожаре с учетам возможных отказов элементов инженерного оборудования или группы этих систем.

*9.42. При условии организации на объекте пожарной службы безопасности или наличия в составе гостиницы на расстоянии до 1000 м пожарного депо выбор и применение СПЗ должны осуществляться на основе оценки безопасности людей в соответствии с Приложением 7.

Оценка безопасности людей по Приложению 7 может также использоваться для обоснования нетиповых решений, не предусмотренных действующими нормами. Отступления от действующих норм в части применения СПЗ допускаются при соответствующих обоснованиях по согласованию с органами ГПС.

*9.43. Система пожарной безопасности зданий гостиниц с атриумами (галереями) должна быть обоснована расчетом и представлена в разделе проекта "Противопожарные требования" в соответствии с п.4.5 СНиП 21-01-97.

*9.44. При проектировании инженерного оборудования здания в разделе "Противопожарные требования" должна предусматриваться разработка плана совместного функционирования инженерного оборудования, используемого при пожаре.

План должен включать в себя:

Цель функционирования при пожаре противопожарной защиты здания;

Способы ее достижения при использовании инженерного оборудования;

Перечень основного противопожарного инженерного оборудования и оборудования двойного назначения (используемого при пожаре и в нормальных условиях эксплуатации).

В плане должна быть приведена хронометрическая последовательность срабатывания элементов инженерного (и другого) оборудования, используемого при пожаре (с учётом их возможных отказов), в частности - положение оконных, дверных и других проёмов.

9.45. В зданиях гостиниц не требуется оснащения СПЗ подсобных помещений с мокрыми процессами (уборные, умывальные, душевые, бассейны и др.).

*9.46. Защита зданий гостиниц автоматическими установками обнаружения пожара и тушения пожара должна проводиться в соответствии с НПБ 110-96 и Приложением 11 к МГСН 4.04-94.

*9.47. Здания гостиниц и гостиничных комплексов должны оборудоваться системами оповещения согласно НПБ 104-95 и Приложению 12 к МГСН 4.04-94. Уровень звука должен обеспечивать слышимость текста оповещения в наиболее удаленных точках помещений при работе размещённой в помещении аппаратуры.

9.48. Допускается использование в системе оповещения и управления эвакуацией линейных световых указателей, места установки которых определяются расчетом.

*9.49. На путях эвакуации должны быть установлены световые указатели с надписью "Выход", подключенные к сети эвакуационного освещения. Указатели устанавливаются на высоте 2 м и 0,5 м от пола в пределах прямой видимости из любой точки пути эвакуации.

*9.50. Противодымная защита в зданиях гостиниц должна предусматриваться в соответствии со СНиП 2.04.05-94* и Приложением 6 настоящих норм. Использование оборудования общеобменной вентиляции и систем кондиционирования допускается при выполнении условий, изложенных в п.11 Приложения 6 настоящих норм.

*9.51. Системы внутреннего противопожарного водопровода и автоматического пожаротушения в зданиях гостиниц должны выполняться по СНиП 2.04.01-85 и Приложению 10 к МГСН 4.04-94. В зданиях со спринклерной установкой пожаротушения в случае отказов основной схемы водоснабжения необходимо предусмотреть возможность её запитки от хозяйственно-питьевых резервуаров (бассейнов).

Жилые номера гостиниц категории *** и более рекомендуется оборудовать спринклерныии головками, присоединенными к хозяйственно-питьевому водопроводу.

*9.52. Подвалы с двумя и более этажами должны быть защищены установками автоматического пожаротушения и другими средствами противопожарной защиты в соответствии с НПБ 110-96, СНиП 2.08.02-89* и настоящими нормами.

*9.53. Выведенные наружу патрубки сухотрубов должны быть на расстоянии не более 150 м от пожарных гидрантов.

9.54. Требования к быстродействию и надежности инженерного оборудования противопожарной защиты устанавливаются из условия обеспечения безопасности людей согласно Приложению 7.

*9.55. В зданиях гостиниц с отметкой пола верхнего этажа выше 26 м (или 10 этажей и более) следует предусматривать на каждый пожарный отсек не менее одного пожарного лифта.

В качестве пожарного лифта может быть использован грузовой или пассажирский лифт при выполнении требований, предъявляемых к пожарным лифтам. В обычных условиях пожарные лифты могут использоваться наряду с пассажирскими и грузовыми.

*9.56. Устройство пожарных лифтов в зданиях гостиниц следует осуществлять согласно требованиям НПБ 250-97. Система управления пожарными лифтами должна обеспечивать работу лифтов в обычном режиме эксплуатации, а также в режиме "пожарная опасность" по ГОСТ 22011-90Е.

*9.57. Лифты, не используемые в качестве пожарных, в которых при возникновении пожара не производится посадка-высадка пассажиров, должны автоматически - при поступлении сигнала о пожаре с центрального пульта управления противопожарными системами - опуститься на первый этаж, вне зависимости от команды находящихся в них людей, и двери в них должны открыться для высадки пассажиров.

Лифты, в которых при возникновении пожара производилась посадка-высадка пассажиров, начинают движение только после закрывания дверей.

После высадки пассажиров двери в них автоматически закрываются, и система управления лифтов может быть использована для организации подачи приточного воздуха в целях противодымной защиты.

*9.58. Сигналы о работе элементов системы противопожарной защиты (включая элементы инженерного оборудования здания, используемые при пожаре) должны быть выведены в помещение ЦПУ СПЗ. Помещение ЦПУ СПЗ должно отвечать требованиям, предъявляемым к помещению пожарного поста (раздел 4 СНиП 2.04.09-84, Приложение 14 к МГСН 4.04-94). Управление инженерными системами противопожарной защиты должно осуществляться из этого помещения.

*9.59. Размещение трансформаторных подстанций должно быть на первом, цокольном или первом подземном этажах с выходом непосредственно наружу. Применяться должны только сухие трансформаторы.

*9.60. Электроснабжение СПЗ должно осуществляться от двух независимых источников с автоматическим переключением с основного на резервный. Проектирование следует осуществлять согласно ВСН 59-88. Должны быть предусмотрены меры, исключающие возможность отключения электроснабжения СПЗ при пожаре.

Ограждения каналов для прокладки электросети противопожарных устройств должны иметь предел огнестойкости не менее 0,75 ч.

9.61. При оснащении фасадов зданий подъемными устройствами для ремонта и очистки фасадов указанные устройства должны рассчитываться на использование пожарными подразделениями, в том числе для спасения людей.

9.62. Требования к средствам индивидуальной и коллективной защиты людей должны выполняться в соответствии с Приложением 13 МГСН 4.04-94.

1. Части зданий, сооружений, пожарных отсеков, а также помещения различных классов функциональной пожарной опасности должны быть разделены между собой ограждающими конструкциями с нормируемыми пределами огнестойкости и классами конструктивной пожарной опасности или противопожарными преградами. Требования к таким ограждающим конструкциям и типам противопожарных преград устанавливаются с учетом классов функциональной пожарной опасности помещений, величины пожарной нагрузки, степени огнестойкости и класса конструктивной пожарной опасности здания, сооружения, пожарного отсека.

2. Пределы огнестойкости и типы строительных конструкций, выполняющих функции противопожарных преград, соответствующие им типы заполнения проемов и тамбур-шлюзов приведены в таблице 23

3. Пределы огнестойкости для соответствующих типов заполнения проемов в противопожарных преградах приведены в таблице 24 приложения к настоящему Федеральному закону.

4. Требования к элементам тамбур-шлюзов различных типов приведены в таблице 25 приложения к настоящему Федеральному закону.

5. Противопожарные стены должны возводиться на всю высоту здания или сооружения либо до противопожарных перекрытий 1-го типа и обеспечивать нераспространение пожара в смежный пожарный отсек, в том числе при одностороннем обрушении конструкций здания или сооружения со стороны очага пожара.

(см. текст в предыдущей редакции)

6. Места сопряжения противопожарных стен, перекрытий и перегородок с другими ограждающими конструкциями здания, сооружения, пожарного отсека должны иметь предел огнестойкости не менее предела огнестойкости сопрягаемых преград.

(см. текст в предыдущей редакции)

7. Конструктивное исполнение мест сопряжения противопожарных стен с другими стенами зданий и сооружений должно исключать возможность распространения пожара в обход этих преград.

(см. текст в предыдущей редакции)

8. Окна в противопожарных преградах должны быть неоткрывающимися, а противопожарные двери и ворота должны иметь устройства для самозакрывания. Противопожарные двери, ворота, шторы, люки и клапаны, которые могут эксплуатироваться в открытом положении, должны быть оборудованы устройствами, обеспечивающими их автоматическое закрывание при пожаре.

9. Общая площадь проемов в противопожарных преградах не должна превышать 25 процентов их площади.

10. В противопожарных преградах, отделяющих помещения категорий А и Б от помещений других категорий, коридоров, лестничных клеток и лифтовых холлов, должны быть предусмотрены тамбур-шлюзы с постоянным подпором воздуха. Устройство общих тамбур-шлюзов для двух и более смежных помещений категорий А и Б не допускается.

11. При невозможности устройства тамбур-шлюзов в противопожарных преградах, отделяющих помещения категорий А и Б от других помещений, или противопожарных дверей, ворот, штор, люков и клапанов в противопожарных преградах, отделяющих помещения категории В от других помещений, следует предусматривать комплекс мероприятий по предотвращению распространения пожара на смежные этажи и в смежные помещения.

12. В проемах противопожарных преград, которые не могут закрываться противопожарными дверями или воротами, для сообщения между смежными помещениями категории В или Г и помещениями категории Д должно быть предусмотрено устройство открытых тамбуров, оборудованных установками автоматического пожаротушения, или должны быть установлены вместо дверей и ворот противопожарные шторы, экраны. Ограждающие конструкции этих тамбуров должны быть противопожарными.

13. Противопожарные двери, ворота, люки и клапаны должны обеспечивать нормативное значение пределов огнестойкости этих конструкций. Противопожарные шторы и экраны должны выполняться из материалов группы горючести НГ.

14. Не допускается пересекать противопожарные стены и перекрытия 1-го типа каналами, шахтами и трубопроводами для транспортирования горючих газов, пылевоздушных смесей, жидкостей, иных веществ и материалов. В местах пересечения таких противопожарных преград каналами, шахтами и трубопроводами для транспортирования веществ и материалов, отличных от вышеуказанных, за исключением каналов систем противодымной защиты, следует предусматривать автоматические устройства, предотвращающие распространение продуктов горения по каналам, шахтам и трубопроводам.

15. Ограждающие конструкции лифтовых шахт расположенных вне лестничной клетки и помещений машинных отделений лифтов (кроме расположенных на кровле), а также каналов и шахт для прокладки коммуникаций должны соответствовать требованиям, предъявляемым к противопожарным перегородкам 1-го типа и перекрытиям 3-го типа. Предел огнестойкости ограждающих конструкций между шахтой лифта и машинным отделением лифта не нормируется.

16. Дверные проемы в ограждениях лифтовых шахт с выходами из них в коридоры и другие помещения, кроме лестничных клеток, должны защищаться противопожарными дверями с пределом огнестойкости не менее EI 30 или экранами из негорючих материалов с пределом огнестойкости не менее EI 45, автоматически закрывающими дверные проемы лифтовых шахт при пожаре, либо лифтовые шахты в зданиях и сооружениях должны отделяться от коридоров, лестничных клеток и других помещений тамбурами или холлами с противопожарными перегородками 1-го типа и перекрытиями 3-го типа.

В связи с нормативными требованиями к пожарной безопасности зданий разной категории, строительные конструкции разделены на типы, характеризующиеся сроком стойкости того или иного элемента к воздействию огня.

Касается это противопожарных преград в виде стен, перегородок и перекрытий, окон и дверей, тамбур-шлюзов и занавесов, клапанов и люков. Если все они будут применяться согласно проекту, вероятность возникновения масштабного пожара сведется к нулю.

Типы перегородок

Для определения типа противопожарной перегородки во внимание берется ее огнестойкость и степень возможного воспламенения в комнате.

Исходя из пункта 5.14 СНиПа 21-01-97, противопожарные перегородки разделяют на 2 основные категории:

• Типу 1 отвечает предел огнестойкости с маркировкой EIW 45 – преграды должны препятствовать распространению огня в течение 45 минут и более.

• Типу 2 соответствует граница огнестойкости с индексацией EIW 15 – пожар должен быть локализован на срок от 15 минут.

Светопрозрачные перегородки с остеклением конструкции от 25% могут принадлежать как первому типу, так и ко второму.

Строительные требования, кроме того, предписывают: конструкции типа №1 оснащать противопожарными окнами, люками и дверьми второй группы, а №2 – третьей категории.

Антипожарные меры считаются обеспеченными, если перегородки обоих типов:

• При размещении в комнатах с подвесным потолком пересекают его, тем самым ограничивают распространение пожара на другие помещения.

• Контактируют с несущими несгораемыми стенами, при этом не пересекают их, а плотно прилегают без образования сквозных щелей.

• Примыкают к пожароопасной внешней стене и рассекают ее на 2-е отгороженные части, что не допускает распространение пожара далее перегородки.

Противопожарные перегородки первого типа изготавливаются из пенобетона, бетона, кирпича, а также гипсокартонными конструкциями, заполненными минеральным наполнителем.

Остекление может быть частичным или представлять собой оконную раму. Перегородки 2-го типа часто устраивают стеклянными на металлическом каркасе.

Противопожарные стены

По определению СТБ 11.0.03.-95 антипожарная стена обладает конструктивными особенностями, благодаря которым создается преграда для распространения очага возгорания. Этот конструктивный элемент делится на 2 типа:

• 1-я группа с границей стойкости перед воздействием огня REI 150;

• 2-я группа с границей стойкости перед воздействием огня REI 45.

Стены зданий бывают внутренними и внешними. Первые предотвращают распространения огня из уже пылающих отсеков в соседние, пока еще неохваченные пожаром. Наружная (внешняя) противопожарная коробка пылающего здания не должна допустить перебрасывания огня на соседние постройки.

Конструктивно антипожарные стены отличаются следующей разновидностью:

• каркасные, искусственно заполненные блоками и кирпичами;

• панельно-каркасные;

• бескаркасные, выложенные из блоков или кирпичей.

Противопожарные стены, исходя из распределения нагрузок, бывают:

• ненесущие;

• самонесущие.

Нормативный предел огнестойкости бескаркасных антипожарных стен в 2,5 ч меньший практической, поэтому волнений за такие дома в этом плане быть не должно. Граница огнестойкости каркасной стены определяется по ее самому слабому элементу – она не всегда будет близкой к необходимой.

Предел стойкости перед воздействием огня панельно-каркасной стены составляет 1,5 ч, что слишком мало, поэтому ж/б каркас нужно заполнять блоками или камнями, кроме того, ригель необходимо защитить слоем штукатурки.

Противопожарные перекрытия

Антипожарные перекрытия устраиваются из материалов с негорючими свойствами, благодаря чему распространение огня в здании в вертикальном направлении оттягивается во времени согласно требуемому пределу огнестойкости, значение которого определяет тип конструктивного элемента:

• первому соответствует 2 ч и более;

• второму соответствует 1 ч и более;

• третьему соответствует 0,75 ч и более.
