Мангал из газовой трубы. Как сделать мангал из газового баллона, бочки, трубы. Схемы и чертежи

Мангал нужен всем. Кто-то устраивает ежемесячные выезды на пикники, кто-то готовит ароматное мясо на своем участке. Такой отдых – это всегда приятно и полезно, ведь прекрасные пейзажи и чистый воздух дают заряд энергии и оказывают релаксирующее действие. Но не всегда есть средства на приобретение мангала, ведь дешевой эту конструкцию назвать нельзя. Но если есть свободное время, то старый газовый баллон может превратиться в добротный мангал. В данном материале собраны чертежи, схема, видеоматериалы и пошаговая инструкция по изготовлению мангала из газового баллона – все это поможет разобраться в нехитрой работе.

Мы изучим три разновидности мангала на основе газового баллона:

стандартный мангал;
мангал-паровоз;
мангал-коптильня.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

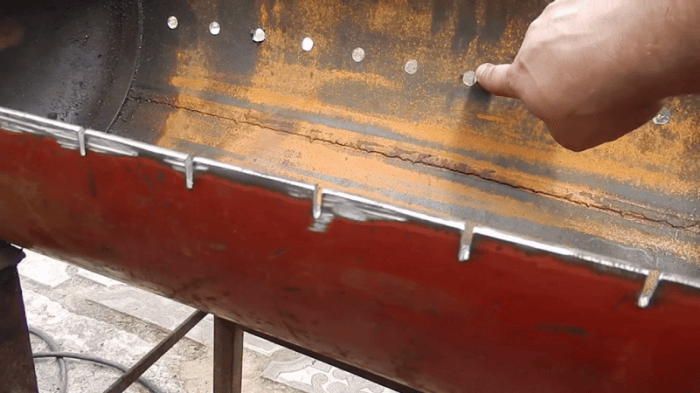

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Особенности ножек для мангала

Ножки – это основа самодельного мангала. Перед тем как делать их, подумайте, будете ли вы возить мангал с собой или он создается только для использования на участке. Если планируются выезды на пикник, то стоит позаботиться о складных ножках. Вначале можно приварить четыре коротких основы, которые в дальнейшем можно ставить на более высокую конструкцию.

Изготавливаются ножки обычно из прочной трубы. Закреплять можно как сваркой, так и при помощи болтов: сверлим отверстия и помещаем туда болты. После установки ножек болты можно закрутить гайками или использовать сварку.

Мангал-коптильня

Воспользовавшись инструкцией по созданию своими руками обычного мангала из газового баллона, вы сможете изготовить и коптильню. Главное отличие в конструкции – это наличие топки. Также коптильня должна быть герметичной. На дне баллона срезается полоса, затем необходимо срезать половину днища баллона. В итоге у нас получится пространство для топки. Изготавливается она из плотных железных листов – 2-3 миллиметра.

Элемент приваривается к днищу, после чего мы получаем цельную конструкцию. Также для мангала-коптильни требуется труба, через которую будет выходить дым. Эту часть можно приобрести на строительном рынке или изготовить из баллона с меньшим диаметром. Некоторые умельцы даже устанавливают мотор, задача которого заключается во вращении вертела с мясом.

Конструкцию необходимо покрыть безопасной, но при этом термостойкой краской. Начинать готовку можно после прокалки. Иногда с первого раза выветрить запах газолина не получается.

Мангал-паровоз

Если сделать обычный мангал своими руками – это несколько часов работы, то на создание мангала-паровоза может уйти не одна неделя. Это декоративное изделие, в которое входят мангал, барбекю, гриль и даже коптильня. Мангал назвали паровозом, потому что внешне он действительно на него похож, особенно если в конструкции используются трубы разного диаметра. Мастера изготавливают настоящие шедевры при помощи нескольких баллонов.

Если для основы можно взять стандартный газовый баллон, то для остальных элементов подходят бочки и магистральные трубы. Колеса могут быть изготовлены из разрезанных баллонов, но чтобы добавить оригинальности, можно взять кованые элементы. Мангал-паровоз должен быть полностью покрыт термостойкой краской. Для этих целей берут покрытие с температурным приделом в 700С°. Краску необходимо обновлять, промежутки зависят от частоты использования мангала.

Кованые детали позволяют вдохнуть жизнь в конструкцию из баллонов. Мастера монтируют к ним выдвижные решетки, удобные столики, функциональные и декоративные элементы.

Паровоз – это не только диковина, которая привлекает внимание на ваш участок, но и отличная конструкция, позволяющая в максимально короткий срок накрыть стол.

Если вы решили браться за изготовление мангала из газового баллона, то стоит подумать, хорошо ли вы владеете сваркой и болгаркой. Это достаточно сложный процесс, поэтому при неумелом обращении с инструментом результат может только огорчить.

У самодельной конструкции есть несколько особенностей. Примите их к сведению перед стартом работы:

если не нанести термостойкое покрытие, то можно сильно обжечься об такой мангал;
баллон после нескольких «сеансов» с шашлыками закоптится, поэтому для транспортировки нужно брать надежные пакеты или полиэтиленовую пленку;
конструкция должна быть устойчивой, но при этом не тяжелой, поэтому нужно заранее рассчитать, какие опоры сделать для мангала;
в качестве сырья можно использовать только уголь, так как пространства для дров слишком мало.

Чертежи и видеоматериалы

На чертеже изображен мангал-топка из газового баллона:

Эта схема-чертеж должна помочь вам понять, что собой представляет мангал из газового баллона:

Схема работы мангала-паровоза:

В этом видео простым языком объясняется, как в домашних условиях соорудить мангал из газового баллона своими руками:

Видео-инструкция ниже поможет вам изготовить мангал-коптильню:

Немногие представляют отдых на природе без хорошо прожаренного шашлыка или овощей на гриле. Залогом успешного приготовления продуктов является удобное приспособление, например, мангал из газового баллона своими руками изготовленный. При правильной эксплуатации он способен прослужить не один год.

Конструкцию легко сделать под свои потребности с использованием качественных вспомогательных материалов и инструментов. Для разных ситуаций подойдет либо складной вариант мангала из газового баллона, фото которого представлено на этой странице, либо стационарная конструкция, где мангал-коптильня из газового баллона надежно закреплена во дворе загородного дома.

Разновидности

Мангалом принято называть жаровню, с помощью которой блюда готовятся над раскаленными углями от деревянных поленьев. Принято классифицировать по таким группам:

портативная конструкция, за счет небольших габаритов и максимальной разборности легко транспортируется к месту эксплуатации;
переносные устройства, не имеют четкой конструкционной привязки к определенному месту, могут перемещаться недалеко, имеют возможность разборки на несколько составляющих элементов;
стационарные установки, конструкционно вмонтированы в фундамент или другую основу и не имеют возможности перемещения.

Стационарные конструкции изготавливаются с помощью кирпичной кладки, а для остальных используется листовое железо или остатки металлических емкостей. Владельцам старых ненужных баллонов повезло больше, ведь мангал из газового баллона, сделанный своими руками как на видео, уже имеет формы, максимально приближенные к необходимым габаритам.

Стоимость выработанного баллона составляет около 10-15 $, что значительно дешевле, чем покупка готового промышленного изделия для барбекю или шашлыка. При этом стенки в газовом баллоне значительно толще, что обеспечит долгую эксплуатацию.

Необходимые материалы

Для изготовления мангала понадобится газовый баллон емкостью около 50 л. Больший будет тяжело перемещать, а те, что меньшего объема, обладают не такими удобными эксплуатационными свойствами, но и выглядят намного эстетичнее и привлекательнее.

Стенки емкости имеют толщину около 3 мм, что обеспечивает простую обработку с помощью угловой шлифовальной машинки (болгарки).

Понадобится запастись таким комплектом:

дрель и набор сверл;
болгарка с несколькими дисками для работы по металлу;
ручная ножовка по металлу;
портативный сварочный аппарат и электроды диаметром 2-3 мм;
уголок 40х40 мм или близкий к этому профилю длиной около 6-7 м;
дверные навесы 2-3 шт.;
путы 10 мм диаметром, если предполагается формировать решетку для барбекю.

Подготовительные работы

Баллон желательно брать без сквозных проржавевших участков, чтобы коррозионные процессы не разрушали изделие. До спиливания крана потребуется стравить давление, открыв кран и перевернув емкость. Проверка полного выхода газа делается с помощью мыльного раствора, который можно нанести на исходящее отверстие. Если признаков пузырей нет, то газ вышел полностью.

Спиливать кран необходимо ручным инструментом, чтобы не допускать перегрева и искрообразования. Дополнительно обезопасить процесс можно поливая срез водой.

В открывшееся отверстие после среза крана заливают воду для вымывания остатков газового конденсата. Если плохо вымыть емкость, то мангал-смокер из газового баллона будет долго иметь неприятный запах внутри.

Остатки воды стоит утилизировать как можно дальше от жилой зоны, так как они являются ядовитыми и долго источают характерный запах. Только после того, как хапах будет полностью устранен, можно начинать делать мангал из газового баллона своими руками - чертежи, фото, видео далее в статье.

С помощью мела делается разметка снаружи для вырезания сегмента, который послужит крышкой. Отступив от дна и верхушки по 3-5 см, проводят с обеих сторон отметки перпендикулярно оси по окружности емкости. Эти два меловых кольца соединяем двумя осевыми линиями, находящимися на максимальном удалении друг от друга. Внутри образовался прямоугольник, который нужно аккуратно вырезать болгаркой.

Необходимо оставить в целостности пару внутренних колец, на которые будет опираться будущая крышка.

Изготовление ножек

Проведя замеры по высоте, отпиливаем ножки. Их можно сварить в единый каркас, являющийся будущей основой для конструкции или сделать отдельными отсоединяющимися элементами. В первом случае понадобится строительный уголок 40х40 мм, а для второго варианта потребуются четыре равных куска трубы 40-45 мм. Еще одним вариантом является приваривание рамы своими руками к нижней стороне мангала-гриля из газового баллона, а к раме болтами крепят съемные ножки.

В конструкции предусмотрена крышка, зафиксированная с помощью дверных петель. Для них предварительно сверлятся отверстия, через которые ставятся стальные заклепки.

Алюминиевые заклепки могут под воздействием высокой температуры не выдержать нагрузку.

Ручка крепится болтами, а ее рабочая часть должна иметь деревянную изоляцию, чтобы не допустить ожогов во время использования. Ее материал желательно выбрать с максимально жаропрочными характеристиками.

Боковое отверстие можно заварить латкой или установить на него вытяжную трубу, чтобы усилить тягу через такой дымоход.

Крышка может сильно откидываться и перевешивать конструкцию. Чтобы это не происходило, потребуется приварить ограничитель в виде небольшого уголка либо трубы.

Сборка всех элементов

Частые высокие температуры способны деформировать конструкцию емкости из-под баллона. Избежать этого можно если ужесточить мангал по периметру, приварив металлический уголок. К такому конструкционному элементу легко монтируется вспомогательная полка для шампуров, решеток, емкостей с мясом или иных бытовых нужд.

Для соединения остальных частей применяются струбцины, которые закрепят конструкцию в необходимом положении. После сборки можно сверлить отверстия в дне, чтобы обеспечить лучшую вентиляцию и удаление влаги, золы и мелкого мусора.

Долговечность поможет обеспечить мангалу окрашивание термостойкой краской. Такое покрытие предотвратить коррозионные процессы снаружи.

Перед использованием необходимо несколько раз емкость протапливать дровами в течение 1-2 часов для избавления от вредного запаха.

Декорирование

Использовать мангал можно и в качестве коптильни, для этого лишь со стороны, противоположной трубе, монтируют емкость для опилок. Однако в этом случае необходимо обеспечить максимальную герметичность конструкции.

Разница между мангалом-барбекю и мангалом для шашлыков заключается в том, что первые вариант конструкции нуждается в установленной сетке для мяса, а во втором случае на краях баллона делаются прорези под шампуры.

Чтобы сделать гриль-мангал устанавливается вертел, на который в последствие будут насаживаться мясные заготовки. Его монтируют вдоль оси цилиндра.

Стационарные мангалы оформляют в виде стилизованных забавных конструкций, например, старинного паровоза. Труба в этом случае выступает не только в качестве декорации, но и выполняет функциональную обязанность вытяжки.

Мало какой выезд на природу обходится без шашлыка или овощей на гриле. Для приготовления этих блюд обычно достаточно найти подходящее место для костра. Однако часто приготовление шашлыка неотрывно связано с выездом на дачный участок или в загородный дом. Многие считают, что дача без мангала - не дача.

Если подойти к вопросу создания мангала на даче творчески, то можно сделать еще и неповторимый декоративный элемент, преображающий ваш загородный участок. Изготовить мангал можно самостоятельно, используя для этого подручные средства, такие как труба или газовый баллон. В этой статье мы расскажем, как правильно сделать мангал из газового баллона, а фото и видео помогут вам более наглядно оценить трудоемкость процесса и полученный результат.

Мангал - излюбленный способ приготовления различных блюд на углях, который используют многие люди давным-давно. Все мангалы можно разделить на три вида:

Материал для строительства мангалов разнообразен. Стационарные часто выкладывают из камня или кирпича. Переносные и портативные делают из металла. При выборе мангала необходимо обращать внимание на некоторые нюансы:

материал должен быть жаростойким;
должен хорошо удерживать тепло;
габариты соответствуют вашим запросам.

Умельцы придумали массу моделей мангалов, при изготовлении которых используются самые необычные подручные материалы. Большое распространение получили мангалы, выполненные из газовых баллонов.

Инструменты и материалы

Неизвестно кто первым придумал использовать старые баллоны именно с этой целью, но задумка оправдала себя. Если проявить немного фантазии, то такая конструкция станет не только функциональным, но и декоративным приобретением. Мангал будет иметь достаточно толстые стенки, что позволит ему служить довольно долго. Для того чтобы изготовить мангал необходимы навыки работы со сваркой, дрелью и болгаркой.

Болгарка и сварочный аппарат

Из инструментов понадобятся:

ножки (трубы или готовые механизмы, например, от старых швейных машинок);
болгарка;
сварочный аппарат;
дрель;
баллон емкостью на менее 50 л;
труба дымоотвода;
петли;
заклепки.

Перед началом работы тщательно осмотрите баллон. Не используйте слишком ржавые баллоны.

Внимание! Помните о безопасности. Во время резки образование искры недопустимо. Это может привести к взрыву остатков газа.

Прежде чем резать баллон, необходимо выпустить из него весь газ без остатка. Для этого отверните вентиль специальными ключами, и установите баллон вверх дном. Дождитесь пока газ полностью выйдет. Чтобы контролировать этот процесс используйте мыльную пену.

Откручиваем вентиль баллона

Когда газа не останется, положите баллон набок и начинайте резать. Первым делом необходимо срезать вентиль. Во время резки постоянно поливайте водой место распила. В образовавшееся отверстие залейте воду из шланга до самого верха. После чего слейте.

Пошаговая инструкция

Процесс изготовления мангала состоит из нескольких этапов.

Распиливание. Баллон необходимо распилить на две половины. Делать это необходимо вдоль сварного шва, как можно ближе к нему. Боковые стенки лучше всего не отрезать. Они послужат хорошими заслонками от огня и будут способствовать поддержанию температуры. При распиливании старайтесь не повредить боковые кольца, ведь они будут служить опорой для крышки.

Распиливание баллона

Ножки. Высота ножек зависит только от вашего выбора. Можно прикрутить ножки от швейной машинки старого образца, а можно применить обрезки труб.

Ножки можно оснастить колесиками для удобства передвижения

Для крепления трубы необходимо просверлить четыре отверстия в донной части мангала, в которые вставляют болты таким образом, чтобы резьба была снаружи мангала. Их можно либо затянуть гайками, либо просто приварить. К верхней части труб приваривают гайки и прикручивают их к мангалу.

Совет. Чтобы монтаж крышки прошел легко, основательно закрепите мангал на земле.

Установка крышки. Крышка на мангал крепится на петли, которые фиксируют заклепками и после этого приваривают. Можно сделать крышку съемной, если навесы направить в одну сторону. Приваривать петли обязательно, ведь под влиянием высоких температур заклепки могут просто вылететь. А вот для монтажа ручки на крышку мангала достаточно будет только болтов. Выбирая материал для ручки, помните, что он должен быть жароустойчивым. Дополнительно можно сделать ограничитель для крышки с помощью цепочек или уголка. В отверстие вентиля можно монтировать дымоход.

Крышку можно закрепить с помощью петель

Сборка. Чтобы мангал не деформировался под действием температуры, некоторые умельцы дополнительно приваривают уголок ко внутренним краям. Он укрепляет периметр и придает большую жесткость конструкции. Кроме того, он будет служить подставкой для решетки и шампуров. Для того чтобы золу не приходилось выгребать руками, в донной части мангала высверливают отверстия. При отсутствии уголков прорези для шампуров вырезают при помощи болгарки.

Совет. Для большей функциональности и удобства внутреннее пространство мангала можно разделить на две зоны. В одной части сделать подставки для решетки, а в другой разъемы для шампуров. Установите дополнительные фиксаторы на нескольких уровнях — это поможет вам регулировать высоту решетки над углями.

Последним штрихом будет окрашивание . Этот процесс необязателен и является личным делом каждого.

Выемки для шампуров сделайте с помощью болгарки

Мангал-коптильня

Основное отличие коптильни - герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища - это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

Совет. Для тех, кто любит совершенствовать и не боится сложностей, можно посоветовать оснастить конструкцию мотором, который будет самостоятельно вращать вертел.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Не забывайте, что для коптильни необходим дымоход

Мангал-паровоз

Конструкция, которую часто называют «паровоз», совмещает в себе сразу четыре функции: гриль, мангал, коптильня и барбекю. Выполняется он из нескольких баллонов или труб, каждая из которых имеет свое предназначение.

Внешне этот мангал на самом деле напоминает паровоз, особенно если немного потрудиться над его оформлением. К примеру, колеса можно изготовить из элементов баллона или использовать ковку. Дополнительно конструкции оснащают выдвижными столиками, решетками, и многочисленными деталями, имеющими как функциональную, так и декоративную роль. На одном паровозе можно одновременно жарить шашлык, готовить овощи на гриле и коптить продукты.

Мангал-паровоз можно купить в готовом виде, а можно сделать его аналог из пустых газовых баллонов

Окрашивать мангалы лучше всего термостойкой краской, ведь температура мангала может достигать 700 градусов.

Подобные мангалы имеют достаточно высокий КПД. Этому способствует как закрывающаяся крышка, так и материал. Даже при небольшом количестве углей хорошо прогревшийся корпус баллона будет еще долго отдавать тепло, необходимое для приготовлении пищи.

Изготовление мангала-паровоза

А стоит ли говорить о внешних качествах? Ведь при небольших усилиях можно воплотить в жизнь самые смелые фантазии и из обычного невзрачного баллона сделать настоящее произведение искусства, которое станет украшением двора или загородного участка. А фото и видео к этой статье помогут вам лучше понять процесс изготовления и, может быть, выбрать дизайн своего мангала.

Мангал-коптильня из газовых баллонов: видео

Мы изучим три разновидности мангала на основе газового баллона:

стандартный мангал;
мангал-паровоз;
мангал-коптильня.

Подготовка инструментов и материалов

Сварочный аппарат.
Болгарка.
Несколько струбцин.
Металлическая труба.
Электродрель.
Плотные листы металла для добавления прочности конструкции.
Алюминиевые заклепки.
Петли для крышки.
Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

Особенности ножек для мангала

Мангал-коптильня

Мангал-паровоз

У самодельной конструкции есть несколько особенностей. Примите их к сведению перед стартом работы:

если не нанести термостойкое покрытие, то можно сильно обжечься об такой мангал;
баллон после нескольких «сеансов» с шашлыками закоптится, поэтому для транспортировки нужно брать надежные пакеты или полиэтиленовую пленку;
конструкция должна быть устойчивой, но при этом не тяжелой, поэтому нужно заранее рассчитать, какие опоры сделать для мангала;
в качестве сырья можно использовать только уголь, так как пространства для дров слишком мало.

Чертежи и видеоматериалы

На чертеже изображен мангал-топка из газового баллона:

Эта схема-чертеж должна помочь вам понять, что собой представляет мангал из газового баллона:

Схема работы мангала-паровоза:

Видео-инструкция ниже поможет вам изготовить мангал-коптильню:

Редко какое застолье или пикник на природе обходится без жареного на углях мяса или шашлыка. Поэтому удобный и практичный мангал уже не роскошь, а способ хорошо отдохнуть в кампании. Такое нехитрое приспособление можно сварить из стального листа, сделать разборным, но все это потребует времени и наличия материала. Проще и быстрее сделать мангал из баллона.

Из какого баллона изготовить мангал — газового или кислородного, неважно, лишь бы материал стенок был без следов сквозной коррозии. И главное,- мангал из газового баллона своими руками изготавливается буквально за несколько часов, быстрее, чем уложенное в маринад и специи мясо будет готово к жарке.

Какой вариант баллона для мангала выбрать

Прежде чем решаться на изготовление баллонной версии мангала, необходимо решить, как использовать в будущем построенный аппарат. Это и будет ответом на вопрос, из газового баллона. Вариантов и проектов баллонных мангалов немало, каждый из них имеет свою специфику, преимущества и недостатки:

К сведению! Размеры емкости, при длине 96 см и поперечников в 30 см, вмещает около десяти литров древесного угля, что хватает на полтора часа работы жаровни.

Вес мангала позволяет легко переносить его двум взрослым в пределах придомовой территории, и даже перевозить конструкцию на легковом автомобиле, если ножки жаровни сделать съемными или разборными.

Конструкция мангала из баллона

Схема печки из емкости для хранения газа ненамного отличается от мангала классической формы. Главное отличие заключается в форме дна и объеме закладываемого для сжигания топлива — угля или дров. Обычный вариант изготавливается в виде стального короба, а баллонный получает полукруглое днище и боковые стенки.

Разрезать газовый баллон можно двумя способами - разделить на две равные половины или вырезать в боковой стенке только сектор, оставив целыми верхнее и нижнее днище, как на чертеже.

Первый способ позволяет получить относительно простой мангал. Конструкция из половинки баллона, может работать не хуже, а может, и лучше сложных многофункциональных жаровень, в которых можно жарить шашлык и барбекю, коптить рыбу, парить и запекать в тесте, в общем, делать все, что делает настоящая поварская печка.

К достоинствам такого мангала можно отнести тот факт, что на его изготовление потребуется:

Исправный газовый баллон или бак;
Три-четыре отрезных диска для болгарки и с полпачки электродов;
Шесть-семь метров стальной 12-ти миллиметровой арматуры, банка жаростойкой краски, пара дверных навесов;
Четыре часа свободного времени, что особенно ценно, если гости практически уже на пороге дома.

Такие конструкции просты в изготовлении и, как правило, не приносят своим хозяевам сюрпризов, связанных с неравномерным горением топлива.

Более сложным вариантом будет универсальный мангал, изображенный на фото. При изготовлении жаровни в газовом баллоне оставлены днища, а из вырезанного сектора баллонной стенки изготовлен люк или стенка. И хотя в настоящем мангале никаких крышек или люков не предусмотрено, самодеятельные конструкции, как правило, делаются из расчета выполнения нескольких операций.

Например, мангал-коптильня из газового баллона. Обычно из газовых баллонов изготавливается по вертикальной схеме в виде специальной печи, как на чертеже. Использовать такую конструкцию для других целей, например, для приготовления шашлыков, достаточно сложно. Тогда как мангал из газовой емкости позволяет делать и копчение, и жарку мяса.

Строим мангал по собственным лекалам

Бывший в употреблении газовый 50-ти литровый баллон давно стал универсальной заготовкой, из которой строят мангалы, коптильни, печи-барбекю, жаровни, смоукеры и сушилки. Относительно толстый, в 2,2 мм металл стен позволяет приваривать к стенкам мангала ручки, уголки, распоры, навесы и ограничители, другой крепеж, не опасаясь прогара, при соблюдении техусловий выполнения сварки. Но прежде потребуется подготовить газовую емкость к разборке и порезке.

Препарируем газовый баллон

Чтобы раскроить газовый бак на отдельные элементы будущего мангала, необходимо избавиться от паров газового топлива и конденсата, въевшегося в металл стенки. Специалисты рекомендуют пропаривать емкость кипячением небольшого количества воды на медленном огне. Через пару часов все огнеопасные газовые пары уйдут из баллона.

На практике в большинстве случаев режут металл с поливом пореза водой, как приведено на видео. Особо сложного в процедуре ничего нет, но предварительно потребуется открутить вентиль и промыть емкость баллона от газовых паров потоком проточной воды.

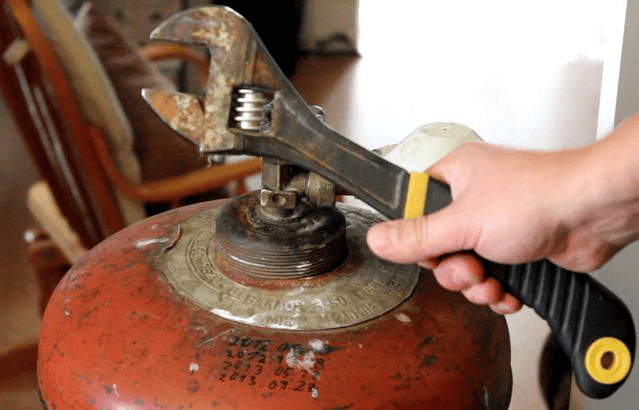

Для этого необходимо отвернуть вентиль. Самый простой способ — прихватить большим копчиковым ключом резьбовое основание для защитного колпака, разводным ключом захватываем бронзовый квадрат на вентиле баллона. Паклю под бронзовой резьбой можно аккуратно замочить керосином. Откручивать следует против часовой стрелки легкими толчковыми движениями. После промывки от газового конденсата баллон размечают под контур будущего мангала, емкость заполняют водой и приступают к порезке.

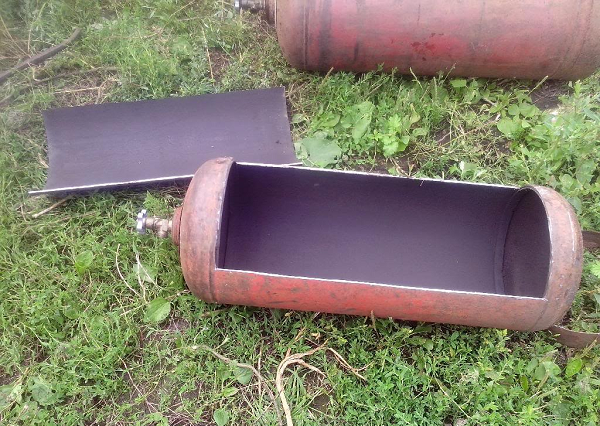

В итоге получаются две части будущего корпуса мангала, изображенных на фото.

Ржавчину и остатки краски необходимо удалить с поверхности любым доступным механическим способом, например, металлическими щетками или пескоструйкой. Отдирать следы коррозии на баллоне необходимо до белого металла. После окончания сварочных работ наружную поверхность корпуса необходимо покрасить термостойкой краской, например, алюминкой, или составом для защиты арматуры кирпичных печей. Внутренняя часть баллона будет обгорать и со временем станет сине-черной.

Собираем корпус мангала

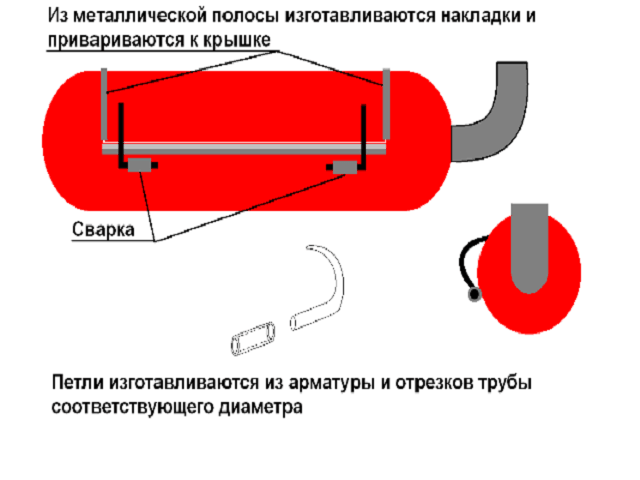

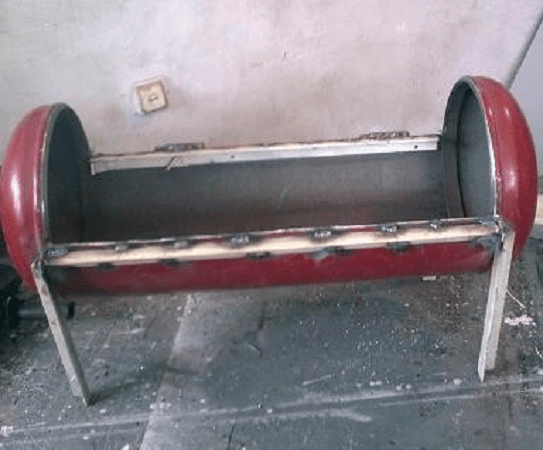

Первым делом на корпусе будущего мангала необходимо приварить петли и ограничители открытия крышки. Обычно при разрезке газового баллона крышку не дорезают до конца, а оставляют несколько миллиметров с каждого угла. После приварки петель и ручки к корпусу и крышке непрорезанные участки дорезают и получают крышку с идеальной геометрией.

Для безопасного откидывания горячей крышки мангала потребуется сделать ограничители положения при максимальном открытии.

Совет! Если у вас нет большого опыта проведения сварочных работ, выполняйте сварку точками. Шов получится ровным и прочным.

Чтобы было удобно поворачивать шампура над горячими углями, в корпусе газового баллона потребуется сделать два ряда отверстий, диаметром 8-10 мм, с противоположной стороны напротив каждого отверстия вырезается клиновидный паз. С помощью отверстия достаточно просто поворачивать шампур, а с помощью паза можно фиксировать в необходимом положении.

В донной части корпуса газового баллона прорезаем болгаркой ряд поперечных щелей, через которые воздух будет поступать внутрь слоя раскаленных углей и стабилизировать температуру горения. Ширина прореза не более 2 мм, что вполне достаточно для поддержания горения, но зола и искры не просыпаются на ноги повара.

В некоторых вариантах мангала из корпуса газового баллона в боковую стенку готовой печки врезают небольшое колено диаметром 70-80 мм с вертикальным выводом. Таким образом, с помощью мангала можно коптить мясо или рыбу. Для этого потребуется внутрь, на горячие угли уложить поленья, и прогреть корпус газового баллона так, чтобы начался процесс высокотемпературного разложения и самовозгонки древесины. Внутрь баллона на решетке выкладывается мясо, которое обрабатывается газовым потоком от тлеющих поленьев.

Опорная часть мангала

Чтобы конструкция мангала из газового баллона была по-настоящему удобной и безопасной, необходимо сделать прочную и жесткую систему опор. Ножки можно приварить к двум параллельным стальным уголкам, прихваченным точечной сваркой к стенкам газового баллона.

Более надежный вариант - сделать ножки по каркасной схеме из стальной арматуры, как на фото. Верхняя часть подставки приваривается к стенкам газового баллона, нижняя усиливается поперечными распорами. Конструкция получается очень устойчивой, так как площадь квадрата, описываемого опорами, почти в два раза больше горизонтального сечения мангала. Даже при открытой крышке риска опрокидывания всей конструкции нет.

Если делать мангал из газового баллона с высокой вытяжной трубой, или ставить дополнительные газогенераторы для смоукера или барбекю, наилучшей конструкцией опор будет схема, приведенная на фото.

Такая конструкция позволяет выдержать значительный вес мангала, и одновременно обеспечить устойчивое положение на твердом грунте. Для песка и покрытой травой почвы нижнюю поперечину потребуется загрузить поленницей дров, чтобы сместить центр тяжести вниз.

Заключение

Стоимость изготовления мангала из б/ушного газового баллона обойдется в 500-550 рублей, нескольких метров стального уголка и пары-тройки отрезных дисков по металлу. Жаровня для шашлыка, купленная на рынке или заказанная у мастера, обойдется на порядок дороже, кроме того, купленная вещь не способна радовать хозяина так, как сделанная своими руками.
