Как защитить дом от молнии или правильная молниезащита. Громоотвод для дачного дома своими руками: будет ли эффект? Заземление и молниеотвод в частном доме

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется , молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

1. Активные;
2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Основной задачей их является передача разряда от приемника к заземлителю.

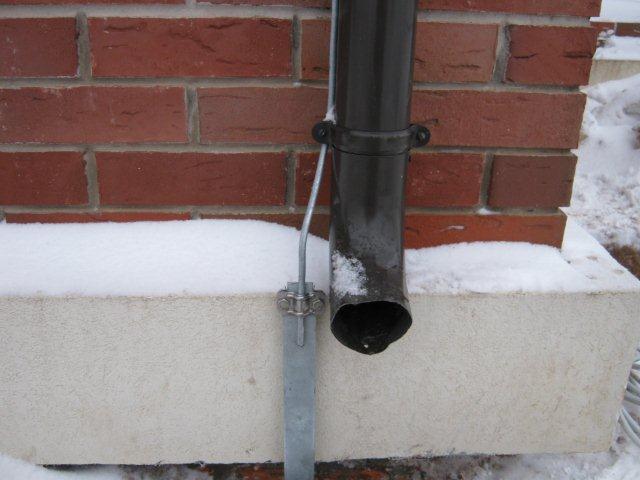

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

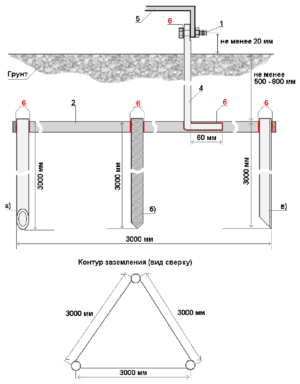

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Все мы знаем, что молния красива лишь на расстоянии, а для человека её удар может быть смертельным. Также удар молнии может вывести из строя технику или спровоцировать возгорание. В частный дом молния попадает не так часто, но если это случается, справиться с последствиями будет крайне сложно.

Сегодня мы расскажем о молниезащите частного дома и как устроен молниеотвод.

Особенности молниезащиты частного дома

По мере развития технологий и возникновения различного беспроводного оборудования увеличился риск удара молнией. В то же время современные научные разработки успешно борются с ней.

Когда на небе надвигаются грозовые тучи и его пронизывают молнии, предупредительный и умный человек не будет их бояться, потому что он заранее защитил своё жильё от их прямого попадания .

Итак, хороший хозяин обязательно проявит интерес к тому, как произвести молниезащиту частного дома. Можете не переживать, если ваш частный дом располагается рядом с башней, оснащённой молниеотводом или же линиями электропередач. А вот в зоне риска попадания молнии находятся строения, которые:

• имеют одиночное расположение;
• построены на возвышенности;
• находятся рядом с водоёмом.

Молниеотвод следует планировать ещё на этапе строительства частного дома. Так, следует выполнить молниезащитный контур во время строительства. Частные дома относятся к третьему классу пожарной безопасности, соответственно, они подлежат установке на них молниеотвода в непременном порядке.

Выбор нужного типа молниезащиты для частного дома зависит от ряда факторов:

1. Исходное состояние дома.
2. Условия расположения.
3. Климатические условия местности.
4. Тип грунта.

Обязательно учитывайте условия расположения вашего дома. Так, если молния попадает в дерево, антенну , столб рядом с домом, то они могут создать эффект экрана и здание тоже попадёт в зону поражения.

Помните, что разные типы грунта отличаются по своей токопроводимости и сопротивлению, которое следует учитывать при выборе сечения полосы и размера заглубления контура.

Если климат местности такой, что количество грозовых периодов в год превышает отметку в 40 раз, а дом находится у воды, то риск попадания молнии увеличивается в несколько раз.

Как устроен молниеотвод для частного дома

Принцип работы молниеотвода достаточно прост: дом защищается от попадания молнии благодаря тому, что разряд отводится в землю .

Однако эффективность молниеотвода возможна лишь при комплексном сооружении системы, которая состоит из двух защитных систем: внешней и внутренней .

Внутренняя защита должна предохранять оборудование от скачков напряжения во время грозы. И даже если разряд ударит в радиусе нескольких километров, ограничитель перенапряжения все равно нужен.

Если такой защиты у вас нет, то при приближении грозового фронта в пределах трёх километров заблаговременно отключите все электрические приборы .

А внешняя система защиты нужна с целью обеспечения безопасности дома и его обитателей при грозе. Простой молниеотвод состоит из следующих элементов:

• Молниеприёмника.
• Опоры.
• Токоотвода.

Молниеприёмник представляет собой проводник из металла до полутора метров в длину, который берёт на себя разряд молнии. Устанавливать такую молниезащиту в загородном доме следует на самой высокой его точке:

• крыша;
• дымовая труба;
• телеантенна.

Такая молниезащита подходит для установки на крыше из металла, а если крыша шиферная, то нужно натянуть металлический трос на опорах из дерева длиной до 2 метров и покрыть его изоляторами.

На крышах из черепицы нужно по коньку натянуть специальную молниезащитную сетку с токоотводами. Токоотводы нужны для соединения молниеотвода с заземлительным контуром. Они представляют собой проволоку из стали , которую следует проложить по стене дома и приварить к молниеприёмнику и контуру заземления.

Заземление молниезащиты включает в себя два связанных электрода, которые забиты в землю . По правилам заземление бытовых приборов и молниезащиты должно быть общим. Радиус действий молниеотвода зависит от его высоты.

Если молниеотвод сделать правильно и качественно, то он будет представлять собой наименьшее сопротивление, по которому разряд молнии будет перенаправлен от дома в землю.

Как сделать молниезащиту для частного дома своими руками

Итак, мы разобрались с тем, как устроена защита от молнии для дома, и как подобрать её в зависимости от типа крыши. Теперь мы расскажем о том, как сделать качественную молниезащиту для дома своими руками.

Молниезащитной сеткой послужит металлическая проволочная конструкция диаметром в шесть метров, которая сделана путём сварки. Её следует уложить на крышу и соединить с контуром заземления несколькими токоотводами.

Такая сетка подойдёт для неметаллических крыш с целью защиты одного здания, поскольку другие постройки располагаются уровнем ниже. Также сетку можно уложить на кровлю ещё на этапе строительства дома.

Защитную проволоку изготовить можно так:

1. Натяните трос на изоляторах между двумя опорами из металла или дерева.
2. Монтаж выполняется на высоте 0,25 м на коньке.
3. Диаметр проволоки должен быть не менее 6 мм.

Вокруг проволочной трубы нужно сделать петлю и присоединить её к молниеприёмнику посредством пайки или сварочным способом . Из этой же проволоки делается и токоотвод. В итоге мы получаем шалашеподобную защитную зону, которая подойдёт для крыш из любого материала, кроме металла.

Штыревой молниеприёмник - это штырь с такими параметрами:

• форма сечения может быть круглой, прямоугольной или квадратной;
• длина штыря как минимум 0,25 м;
• площадь сечения 100 квадратных мм.

Именно штырь принимает на себя ключевой удар молнии, поэтому он должен быть способным выдерживать максимальные нагрузки динамического и температурного характера .

Материал для штыря подбирается такой, чтобы ему не было страшно окисление, это может быть оцинкованная сталь или медь , поэтому красить такой молниеприёмник нельзя. Диаметр сечения прута или трубы должен составлять минимум 12 мм. В полой трубе нужно заварить конец. Конструкцию следует устанавливать на конёк крыши на мачте необходимой длины.

Токоотвод направляет электрический разряд в землю. Его нужно присоединить к общей конструкции посредством пайки, сварки или крепления на болты. Площадь контакта должна быть не менее чем вдвое больше площади сечения деталей, которые соединены друг с другом.

Подобная защита подойдёт для крыш из металла, при этом помните, что сама крыша тоже подлежит заземлению.

Заземление для громоотвода

Заземлитель нужен для отвода тока молнии в землю, он обладает малой долей электрического сопротивления. Заземление следует укладывать подальше от крыльца дома и дорожек рядом с ним, желательно, на расстоянии порядка пяти метров.

Если грунт влажный, а грунтовые воды залегают менее чем на полтора метра, то нужно использовать горизонтальный заземлитель . Его можно своими руками изготовить следующим образом:

1. Вдоль дома выкопайте канаву на ширину лопаты примерно шесть метров в длину и глубиной порядка метра.
2. Забейте три водопроводные оцинкованные трубы диаметром в 20 м и длиной в 2 м на дно канавы через каждые три метра. На поверхности оставьте порядка 5 см.
3. Возьмите проволоку диаметром как минимум 8 мм и приварите к трубам. К средней трубе ещё нужно приварить токоотвод. Также к трубам можно приварить болты, чтобы соединить их медным кабелем.
4. Болты смажьте солидолом, а трубы закопайте.

Если же грунт сухой, а подземные воды достаточно глубоки, то сделайте вертикальный заземлитель :

• возьмите два стержня по 2–3 м в длину;
• вбейте их в землю на глубину порядка полуметра и на расстоянии трёх метров друг от друга;
• соедините их перемычкой с сечением в 100 кв. м.

Подобное заземление можно применять с целью защиты электрических приборов и щитков. Помните, что при грозе находиться в радиусе четырёх метров от заземления крайне опасно, иначе есть риск попадания под шаговое напряжение.

Также молниезащиту можно поставить и на дереве, если оно выше дома вместе с антенной более чем вдвое и находится на расстоянии от жилища в 3–10 метров. В таком случае молниезащиту делают из проволоки диаметром порядка 5 мм, с односторонним спуском и одним заземлением в виде петли.

Если вы поставили молниезащиту от линейного типа молнии, что она при ударе шаровой молнии будет неэффективной. В таком случае, чтобы шаровая молния не попала в дом, плотно закройте все окна , двери, дымоходы, и проверьте, чтобы вентиляционные блоки были оснащены медной или стальной сетчатой проволокой с ячейками порядка 3 см и надёжным заземлением.

При установке и при уходе за молниезащитой помните о таких советах и рекомендациях:

Помните, для того чтобы молниезащита вашего частного загородного дома могла вам исправно служить долгие годы и охранять в пасмурную грозовую погоду, её нужно правильно устанавливать и регулярно ухаживать за ней.

1.
2.
3.
4.
5.

Наличие громоотводов на участке просто необходимо. Молния - это импульс электрического тока значительной силы, возникающего по причине накопления в грозовых облаках заряда. Сила тока в этом случае способна достигать 200 000 А – такие мощные молнии встречаются редко, а вот с силой до 100 000 А происходят регулярно. Громоотвод в частном доме не препятствует возникновению молнии, он лишь отводит ее, предохраняя дом от пожара. Разряд, проходя сквозь разные материалы, вызывает выделение тепловой энергии, которая является причиной возникновения пожаров и разрушений.

О молниеотводах

Что касается того, как выглядит громоотвод, то он состоит из:

• молниеприемника (перехватывает заряд молнии);
• токоотвода (нужен для отведения тока в заземлитель);
• заземлителя (создает надежный контакт устройства с землей).

Молниеотводы можно устанавливать как возле дома, так и на нем – это показано на фото. В качестве частей громоотвода могут служить и отдельные части дома. Все элементы молниеотвода должны быть из одного металла.

Молниеприемник

В качестве молниеприемника обычно используют стальной стержень, который должен возвышаться над домом. Площадь сечения составляет 50 мм2, это значение можно сопоставить с проволокой-катанкой диаметром 8 миллиметров. Также применяют стержень из меди (площадь сечения 35 мм2), а также алюминия (70 мм2).

Разрешается в качестве молниеприемника использовать отдельные части постройки, такие как металлическая кровля, металлические ограждения и водосточные трубы.

Металлическая крыша должна быть единым целостным элементом без разрывов. Толщина слоя покрытия должна быть 4 миллиметра для кровли из железа, 5 миллиметров – из меди, 7 миллиметров – из алюминия. На поверхности покрытия не должно быть изоляционного слоя (исключение составляет антикоррозийная металлическая краска).

В качестве молниеприемника металлическая крыша представляет собой ферму, соединенную с остальными арматурой.

Ограждение или водосточные трубы могут использоваться в том случае, если сечение более рекомендованного значения.

Токоотвод

Желательно использовать такие сечения: для меди – 16 квадратных миллиметров, для алюминия – 25 мм2, для стали – 50 мм2. Токоотвод должен идти от молниеприемника сразу к земле по кратчайшему пути. Стоит избегать большого количества поворотов под острым углом, в противном случае между соседними участками может возникнуть искровой заряд. В результате этого произойдет возгорание.

Обычно токоотвод представлен неизолированной металлической полосой и проволокой-катанкой. Во время строительства кирпичного дома токоотвод можно прокладывать как внутри стены, так и снаружи. Если стены выложены из горючего материала, установка громоотвода должна происходить так, чтобы до них минимальное расстояние было 10 сантиметров – лучше больше. Для того, чтобы улучшить контакт со стенами, используют металлические скобы.

Заземлитель

Для создания заземлителя используют сталь (площадь сечения 80 мм2) или медь (площадь сечения 50 мм2). Конструкция заземлителя довольно простая. Для его создания выкапывают траншею глубиной от 0,5 метра и длиной от 3 метров, вбивают по концам стальные прутья и соединяют их сваркой.

К конструкции приваривают отвод к дому для присоединения токоотвода. Потом заземлитель доводят до дна траншеи, прокрашивая при этом места сварки. При его обустройстве необходимо соблюдать расстояние в минимум 1 метр от стены и 5 метров от крыльца и дорожки.

Установка громоотводов

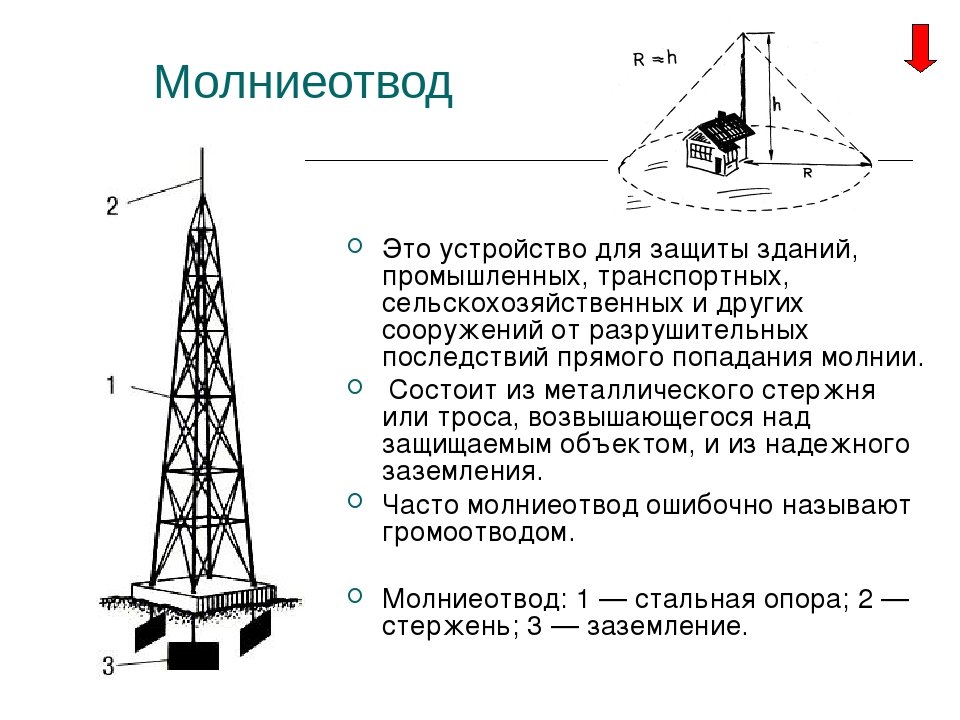

Молниеотвод – это оголенный проводник с максимальным сечением и большой площадью, защищенный от коррозии. Обычно его делают из оцинкованной стали или медной проволоки, хотя иногда используют дюраль и алюминий. Качественные молниеотводы выходят из уголков из оцинкованной стали, а также из луженой медной проволоки. Такие конструкции принимают на себя заряд молнии и направляют его по кабелю к заземлению. Громоотвод нельзя изолировать и окрашивать.

Молниеотвод может защищать от удара молнии конус с углом наклона 45-50 градусов. Чем выше находятся громоотводы для дачи, тем с большей площади они могут отводить молнию. Из этого следует, что высота, на котором находится молниеотвод, равна защищенной территории по горизонтали. Если молниеотвод находится на высоте 15 метров, он способен принимать молнию в радиусе 15 метров.

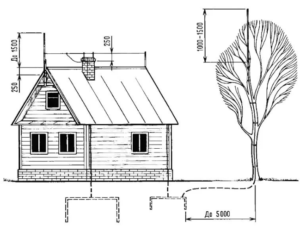

Хорошо, если рядом с домом находится дерево. В такой ситуации можно закрепить молниеотвод на длинном шесте из металла, а потом присоединить к дереву хомутами из синтетического фала - чтобы не повредить его и не воспрепятствовать дальнейшему росту. Помимо этого, молниеотвод необходимо поднять на такую высоту, чтобы дом попал в область защитного конуса.

Если поблизости не растет дерево, можно соединить устройство громоотвода с телевизионной антенной. Подобные мачты обычно созданы из металла и не окрашены – они являются прекрасными молниеотводами. Если телевизионная антенна деревянная, вдоль нее пускают проволоку или оголенный провод – рекомендуется использовать 3-4 штуки. Хотя бы один провод будет обдуваться ветром.

Мачту высотой 1,5-1,9 метров (от коньков) устанавливают на каждом фронтоне дома. Она может быть как деревянная, так и металлическая. Между мачтами натягивают толстую проволоку на изоляторах. При этом нужно прочно соединить проволоку с заземлением. Такой громоотвод создает зону хорошей защиты от молнии вокруг дома.

Как сделать заземление своими руками, видеопример:

Надежное заземление можно обеспечить лишь в том случае, если на участке есть грунтовые воды. Даже если зарыть в землю огромный кусок металла, сухая почва не позволит хорошо проводить ток. Чтобы громоотвод в действии был эффективен, нужно определить глубину, на которой земля никогда не высыхает – именно настолько следует углублять заземление. Иногда для увлажнения почвы к месту заземления подводят водоотвод осадков с кровли.

Громоотвод не требует специального ухода. Будет достаточным раз в год, весной, проверять, в каком состоянии находятся металлические соединения. Они должны быть надежно соединены. Рекомендуется использовать медные или латунные колодки, защеплять конец провода специальными медными или алюминиевыми контактами или делать припой.

В том, как сделать громоотвод на даче, нет ничего сложного. Главное – в точности следовать всем советам и внимательно просчитать его высоту, чтобы он мог обеспечить дому надежную защиту, а также хорошо соединять между собой элементы конструкции. Летом не стоит забывать о поддержании постоянной влажности в участке заземления.

В течение жизни каждый человек неоднократно сталкивается с таким явлением как гроза. Правда многих больше пугают удары грома, а не сверкание молнии. На самом же деле именно молнии являются поражающим фактором, они могут стать причиной пожаров и гибели людей.

Поражение электротоком является опасной травмой, пережить которую благополучно удается далеко не каждому. И если к бытовому мы относимся серьезно, то удара молнии опасаются не все, считая, что это происходит редко. По статистике во всем мире за год вследствие удара молнии погибает около 3000 человек.

Большой урон может нанести удар молнии, попавший в жилое или хозяйственное помещение, особенно если оно построено их горючих . Большая часть пожаров возникает в сельской местности, где много деревянных домов, и других построек.

Поэтому необходимо позаботиться о том, чтобы ваш дом или не пострадали во время грозы. Для этого необходимо оборудовать молниезащиту здания.

Как устроена молниезащита дома

Молния представляет собой короткое замыкание, возникшее между землей и облаком, которые представляют собой разнополярные проводники.

Задачей молниеотвода является «поймать» молнию и отвести электрический разряд в землю, защитив дом или другой объект.

Чаще всего молнии поражают те объекты, которые возвышаются над поверхностью – высокие деревья, шпили зданий, одиночные столбы. Поэтому молниеотводы обычно располагают на высоте, превышающей высоту защищаемого здания.

Конструкция молниеотвода состоит из трех основных конструктивных частей:

• молниеприемника, который улавливает разряд;
• токоотвода – задачей которого является передача разряда к заземлению;
• заземлителя, располагающегося в почве.

Как известно, почва хорошо проводит ток. Разные породы обладают различной способностью проводить ток, но лучше всего он поглощается влажной почвой. Поэтому нередко заземлитель погружают в до достижения им грунтовых вод, залегающих на участке. Это гарантирует высокую эффективность работы молниеотвода.

Молниеприемник обычно устанавливают на самой высокой точке кровли. Если дом небольшой, то достаточно установки одного приемника. Если же дом большой, то их устанавливают несколько так, чтобы защитить всю поверхность крыши.

• Стержневой – металлический штырь длиной от 30 до 150 см, который монтируется вертикально. Местом установки может быть конек крыши, дымовая труба, телевизионная антенна. Желательно, чтобы штырь был изготовлен из материала, не склонного к окислению – меди или оцинкованной стали. Диаметр штыря составляет примерно 12 мм. Если используется металлическая трубка, то ее верхний конец должен быть заварен. Чаще всего такие устройства используют на металлических кровлях.
• Тросовый – металлический трос, протянутый по деревянным опорам на высоте 1 – 2 метра от конька крыши. Такие конструкции обычно монтируют на шиферных и деревянных кровлях.
• Сетчатый молниеприемник – сетка, состоящая из круглых прутьев оцинкованной стали. Она располагается вдоль конька кровли. Это хороший вариант для защиты черепичных кровель.

Токоотвод представляет собой стальную проволоку диаметром не менее 6 мм, соединенную посредством сварки с молниеприемником. Он должен быть способен выдержать силу тока в 200.000 ампер.

Очень важно, чтобы крепление молниеприемника и токоотвода было прочным, нельзя допускать его ослабления или разрыва.

Токоотвод опускается с кровли к заземлителю или контуру заземления так, чтобы длина его была минимально возможной. Токоотводы обязательно нужно крепить к стенам здания скобами. Прокладывать их нужно на максимально возможном удалении от оконных и дверных проемов. Если дом большой и токоотводов несколько, то расстояние между ними не должно быть менее 25 м.

Заземление молниеотвода представляет собой три вертикальных электрода, соединенных между собой полосой стали сечением 40*4 мм. Обычно этот же контур заземления используется для защиты электробытовых приборов и оборудования.

На рисунке показаны молниеприемник (1), токоотвод (2) и заземление (3).

На деле для защиты частных домов в качестве заземления используют различные металлические предметы: это может быть лист толстого металла, закопанного в землю на большую глубину, толстая труба, несколько уголков, соединенных параллельно.

Виды молниезащитных систем:

• активная;
• пассивная.

Активные системы появились не так давно – в 80-х годах прошлого века. Российские ученые скептически относятся к таким системам, поскольку стоят они на порядок дороже, а эффективность их не считается доказанной безусловно.

Конструктивные части активной и пассивной системы одинаковы, различие есть только в молниеприемнике. Конструкция активного приемника обеспечивает дополнительную ионизацию воздуха, что предположительно улучшает перехват электрического разряда. Считается, что зона защиты активной системы может составлять до 100 м, что позволяет защитить не только дом, но окружающие постройки.

Высокая стоимость ограничивает использование активной защиты. Специалисты считают, что и пассивная система, если она выполнена правильно и тщательно, обеспечивает зданию достаточную защиту.

Самостоятельное устройство молниезащиты

Главным в этом деле является качественное заземление.

Для этого нужно придерживаться следующих принципов:

• На кровле необходимо установить вертикальные металлические штыри. Обычно их крепят на заранее подготовленные брусья.
• Натянуть стальную проволоку диаметром не менее 6мм и прикрепить ее к штырям.
• Дымовую трубу нужно обмотать двумя-тремя витками проволоки и присоединить к натянутому между штырями горизонтальному элементу — молниеприемнику.
• Токопровод присоединить одним концом к проволоке – молниеприемнику, а другим – к заземлителю.

• На кровле нужно установить длинные стержни молниеприемников.
• Все элементы езащиты нужно осмотреть и соединить между собой, обращая внимание на места их соединения – они не должны быть чем-либо загрязнены.
• Если кровля дома горючая, то нужно отделить конструкцию молниеотвода от кровли с помощью специальных негорючих крепежей.
• После установки защиты необходимо замерить ее сопротивление. Его величина не должна превышать 10 Ом.

Безопасность дома не ограничивается только установкой молниезащиты.

Для того чтобы она работала так, как предусмотрено, нужно постоянно следить за ее исправностью:

• Металлический штырь молниеприемника необходимо чистить, удаляя слой окиси.
• Надежность всех соединений нужно постоянно держать на контроле.
• Если где-либо вы обнаружили ржавчину или разрушение металла, этот элемент необходимо немедленно заменить.

Во время грозы необходимо придерживаться некоторых правил:

• не стоит во это время приближаться к заземлению ближе, чем на 4 м;
• молниеотводы не защищают от шаровых молний, поэтому при грозе лучше закрыть все окна и двери, а также дымоходы;
• если гроза застала вас возле воды или в воде, срочно удалитесь от водоема как можно дальше;
• не прячьтесь от грозы под высокими деревьями – вероятность попадания в них молнии довольно высока, особенно если вы находитесь не в лесу, а на равнине.

Соблюдение элементарных правил безопасности может спасти вашу жизнь и жизни ваших близких. Чаще всего люди погибают именно потому, что не знают простых правил поведения и теряются в минуту опасности.

Технические мероприятия, определяемые как молниезащита загородного дома согласно требованиям ПУЭ должны рассматриваться с учётом особенностей их реализации в каждом конкретном случае. И, действительно, лишь редкие частные постройки располагаются вблизи высотных сооружений с размещённым на них устройством молниезащиты. Многие из таких строений находятся в изолированном положении и требуют особой защиты от молнии, которая чаще всего разряжается в одиночные объекты.

Нормативы

Согласно действующим нормативам (СНиП, в частности) все загородные жилые постройки относятся к 3-му классу пожаробезопасности и подлежат обязательному оборудованию грозозащитным оборудованием.

При этом обустройство эффективной молниезащиты коттеджа, например, должно быть предусмотрено ещё на стадии подготовки строительного проекта. Такой подход к решению вопроса позволяет получить надёжную систему предупреждения пожара, естественным образом интегрированную в архитектуру возводимого дома.

Однако многие владельцы уже готовых частных строений хотели бы защитить свой дом самостоятельно, что требует определённых знаний и навыков. О том, как грамотно и без излишних проблем смонтировать эффективную молниезащиту своими руками и пойдёт речь дальше.

Что надо учитывать при установке

Тип и эффективность действия молниезащиты, выбираемой индивидуально для каждой сельской постройки, зависит от ряда факторов. Вот важнейшими из них:

• техническое состояние частного дома;
• его расположение по отношению к другим объектам;
• качество грунта в месте расположения защищаемого частного строения, обеспечивающее хорошее заземление всей конструкции в целом.

В случае ветхого и плохо защищённого от воздействия природных факторов строения вероятность его поражения грозовым разрядом резко возрастает, что потребует от владельца дополнительных приспособлений для молниезащиты.

Близкое расположение высотных объектов

С другой стороны, даже совершенно новые частные дома могут подвергнуться влиянию молнии, если они располагаются в непосредственной близости от антенных вышек, крупных и высоких деревьев или столбов.

Все перечисленные высотные объекты являются хорошей целью для грозового разряда и обладают так называемым «экранным эффектом», в зону которого попадает и расположенный поблизости жилой дом. При расчёте размеров мачты молниеприёмника наличие поблизости таких объектов обязательно учитывается.

Состояние почвы

Качество грунта в месте расположения дома очень важно с точки зрения эффективности используемого в составе молниезащиты заземлителя, защитное действие которого основано на стекании разрядного тока в почву.

В тех случаях, когда на даче или в месте расположения загородного частного дома грунт обладает низкой электропроводностью, необходимо заранее побеспокоиться об искусственных мерах её повышения. Сделать это удаётся за счёт добавления в почву водного раствора поваренной соли или других химикатов.

Компенсировать недостаточную электропроводность грунта также удаётся за счёт снижения сопротивления токоотвода и заземлителя, к которым подсоединяется молниеотвод в частном доме.

Однако этот вариант повышения эффективности молниезащиты, как правило, приводит к увеличению издержек на расходные материалы и удорожанию всей системы в целом.

Особое внимание выбору надёжной молниезащиты должно уделяться в ситуации, когда в непосредственной близости от частного дома имеется естественный водоём или ключевой источник. В районах с показателем грозовой активности более 40 часов в год риск поражения в этом случае будет максимален.

Конструкция молниеотвода

Для того чтобы для частного загородного дома самостоятельно, необходимо ознакомиться с принципом работы молниезащиты.

В момент грозового разряда молния попадает в приёмное устройство (металлический штырь, трос или сетку), после чего она отводится по специальной стальной ленте непосредственно на заземлитель.

В этой части защитной цепочки происходит стекание тока в грунт, сопровождающееся резким падением мощности электрического заряда.

Таким образом, самостоятельное обустройство молниеотвода для частного дома предполагает изготовление следующих обязательных элементов защиты от грозы:

• молниеприёмника штыревого или сетчатого типа;
• надёжного токоотвода (спуска);
• заземляющего устройства (контура заземления молниезащиты).

Типовой штыревой молниеприемник изготавливается в виде толстого стального прутка сечением порядка 10-20 миллиметров и длиной около 2,5 метров. При монтаже штырь надёжно крепится в любой высоко расположенной точке кровли таким образом, чтобы его заострённый конец возвышался над этим местом не менее чем на 2 метра.

Обратите внимание, что в качестве точки крепления может быть выбран либо конёк крыши частного дома, либо труба, отводящая дым.

Сразу оговоримся, что указанный вариант молниеприёмника идеально подходит для . В том случае, когда крыша частного дома закрыта шифером, в качестве приёмника рекомендуется использовать натянутый вдоль конька и надёжно закреплённый на изоляционных опорах металлический трос.

Для черепичных крыш наиболее оптимальным решением является укладка по всей их площади специальной сетки молниезащиты с системой отходящих от нее проводов.

Такие токоотводы (или спуски) изготавливаются из проволоки диаметром не менее 0,6 сантиметра или полосы из того же металла с типоразмером 2х30 миллиметров.

При монтаже они прокладываются вдоль стен строения, а затем привариваются с одной стороны к молниепримнику, а с другой – к контуру заземления, изготавливаемому по типовой схеме (смотрите ПУЭ).

Порядок обустройства молниеприёмника

Устройство молниезащиты для загородного частного строения лучше всего начать с изготовления молниеприёмника. При этом сам штырь молниезащиты надёжно закрепляется на самой высокой точке строения (на трубе или на деревянной антенной мачте). В случае использования сетки она укладывается по всей площади кровли с образованием ячеек размерами не более 12х12 метров (эта величина выбирается исходя из габаритов кровли и требуемого качества молниезащиты).

В местах пересечения провода сетки крепятся на сварку, а затем фиксируются на кровле дома с помощью специальных держателей, хорошо изолированных от материала покрытия.

По нижнему краю сетки устраивается несколько контактных площадок, предназначенных для подключения системы токоотводов (в типовой проект молниезащиты обычно закладывается по два спуска на каждую стену дома).

Часть сеточной конструкции молниезащиты, примыкающей к дымовой трубе, может быть оформлена в виде петли соответствующего размера, которая накидывается на неё сверху, а затем присоединяется к основе.

Подготовленное таким образом отводящее молнию устройство обеспечит качественную молниезащиту любой неметаллической кровле частного дома.

Отметим также, что для изготовления штыревого молниеприемника должен использоваться не поддающийся окислению материал (оцинкованная сталь или медь), поскольку красить его не допускается требованиями нормативов. В том случае, когда такие громоотводы изготавливаются из стальной полой трубы – один из её концов наглухо заваривается.

Порядок изготовления заземлителя

Основное назначение заземления молниезащиты – обеспечение идеальных условий для растекания разрядного тока в землю.

Выполнение этого требования возможно лишь при минимальном электрическом сопротивлении всей конструкции заземлителя, изготавливаемого из набора металлических заготовок. Как правило, он сооружается из 3-х толстых стальных прутков или профилей длиной не менее 2,5 метров, забиваемых в землю неподалёку от дома (не ближе 5-ти метров) .

Эти заготовки фиксируются в грунте таким образом, чтобы их вершины образовывали правильный треугольник со сторонами длиной порядка 1,2 метра.

После этого они соединяются между собой на сварку с помощью перемычек соответствующей длины, образуя прочную и надёжную заземляющую конструкцию.

Полученное таким образом сооружение может использоваться в качестве защитного заземления частного дома. В случае, когда заземление дома уже имеется, его можно объединить с заземлителем молниезащиты в одну систему.
