Замечательные плюсы и возможные минусы
Предотвратить ущерб, нанесенный талыми водами и обильными осадками, можно посредством обустройства поверхностного водоотвода. Данная система служит для сбора и отвода избыточных атмосферных осадков, которые зачастую подтапливают прилежащий участок, а вместе с ним плодовые деревья (и другие насаждения), фундаменты и подвалы. В статье речь пойдет о системе поверхностного водоотвода.
Преимущества поверхностного водоотвода
Устройство системы не требует серьезных финансовых вложений, за счет уменьшения земляных работ. В результате чего снижается вероятность нарушения структурной прочности грунта, то есть просадки.
- За счет организации наружного водоотвода линейного типа значительно расширен охват территории для водосбора, при этом редуцируется такая величина, как протяженность магистрали канализации.

- Проведение системы может производиться без нарушения всей целостности существующего дорожного покрытия. Здесь осуществляется врезка согласно ширине желобов.
- Система целесообразна для монтажа на каменистых или неустойчивых грунтах. А также в тех местах, где нет возможности произвести глубинные работы (архитектурные памятники, подземные коммуникации).
Виды водоотводов
Водоотводы - часть ливневых канализаций, которые применяются при благоустройстве как общественных, так и частных территорий. Существует 2 типа систем: линейная и точечная.
- Линейная система состоит из желобов, пескоуловителя, иногда и дождеприемника. Такая конструкция прекрасно справляется со своей задачей на больших территориях. При ее организации земляные работы сведены к минимуму. Ее монтаж необходим на участках с глинистым грунтом, или уклон которых составляет более 3º.

- Точечная система представляет собой локально расположенные дождеприемники, объединенные под землей трубопроводами. Система оптимальна для сбора воды, поступающей из кровельных водостоков. Также ее установка целесообразна на участках со скромными площадями или когда имеются какие-либо ограничения для обустройства линейного водоотвода.
Каждая система отличается эффективной работой, но их комбинирование является оптимальным вариантом при организации водоотвода.
Устройство дренажа для водоотвода
Для организации водоотвода линейного или точечного применяются различные элементы и устройства, где каждая составляющая выполняет свое назначение. Грамотное их объединение приводит к результативной работе.
Желоба
Водоотводные лотки - неотъемлемая часть линейной системы, служат для сбора осадков и талой воды. После чего направляют излишнюю влагу в канализацию или, по крайней мере, отводят подальше от участка. Каналы изготавливают из бетона, полимербетона и пластика.

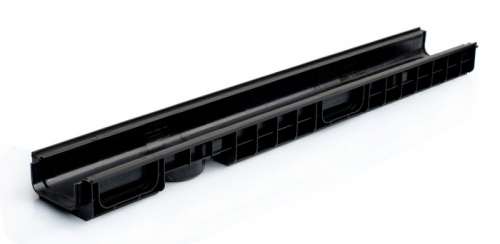

- Пластиковые изделия отличаются легким весом и простым монтажом. Специально для этого были разработаны заглушки, переходники, крепежи и другие элементы, облегчающие процесс сборки и установки системы. Несмотря на высокие технические характеристики (прочность и морозостойкость) используемого материала, они ограничены нагрузкой - до 25 тонн. Такие желоба устанавливаются на загородных участках, пешеходных зонах, велосипедных дорожках, где не предусматриваются высокие механические воздействия.

- Лотки из бетона - несомненно, прочные, долговечные и доступные по цене. Они способны выдерживать весьма солидную нагрузку. Их монтаж целесообразен в местах проезда транспорта, например, на подъездных дорогах или около гаражей. Сверху устанавливаются стальные или чугунные решетки. Надежная система креплений не позволяет изменить положение в процессе эксплуатации.
- Полимербетонные каналы сочетают в себе лучшие показатели пластика и бетона. При небольшом весе изделия принимают существенную нагрузку и отличаются более высокими физико-техническими свойствами. Соответственно, имеют и приличную стоимость. Благодаря гладкой поверхности желобов песок, редкая листва, ветки и другой уличный мусор проходят без затруднений. Грамотная установка и периодическая очистка гарантируют долговременную службу водоотвода.
Пескоприемники
- Этот элемент системы отвечает за фильтрацию воды от песка, земли и других взвешенных частиц. Пескоуловитель оснащен корзиной, в которой и собирается посторонний мусор. Оборудование, установленное в непосредственной близости от слива в канализацию, обеспечит наиболее эффективную работу.
- Пескоуловители, как и лотки, должны соответствовать типу нагрузки. Так как данный элемент находится в одной связке с другими составляющими водоотводной системы, он должен быть из того же материала, что и остальные звенья цепи.

- Его верхняя часть имеет такую же форму, что и желоба. Он также закрывается дренажной решеткой, поэтому внешне пескоприемник незаметен. Снизить его уровень расположения (ниже глубины промерзания грунта) можно путем установки данных элементов друг на друга.
- Конструкция пескоуловителя предусматривает наличие боковых отводов для подключения к трубам подземной ливневой канализации. Выводные отводы стандартных диаметров расположены значительно выше дна, поэтому мелкие частицы, оседая, остаются там.
- Пескоприемник также может быть изготовлен из бетона, полимербетона и синтетических полимеров. В комплектацию входят стальные, чугунные, пластиковые решетки. Его выбор осуществляется в зависимости от предполагаемого объема отводимой воды и уровня нагрузки в зоне его установки.
Дождеприемники
- Талая и дождевая вода собранная водосточными трубами с кровли здания попадает на отмостку. В этих зонах и устанавливаются дождеприемники, представляющие собой контейнера квадратной формы. Их монтаж целесообразен и в тех местах, где не представляется возможным обустроить поверхностный дренаж линейного типа.

- Так как дождеприемники выполняют функцию пескоуловителя, они дополняются мусоросборником, который регулярно очищается и сифоном, уберегающим от пахучих веществ, идущих от канализации. Также они оснащаются насадками для соединения с трубами подземного дренажа.
- Чаще всего их производят из чугуна или прочного пластика. Верхняя часть имеет решетку, воспринимающую нагрузки, препятствующая попаданию крупного мусора и выполняющая декоративную функцию. Решетка может быть пластиковой, стальной или чугунной.
Дренажные решетки
- Решетка - часть поверхностного водоотвода. Она принимает на себя механические нагрузки. Это видимый элемент, поэтому изделию придается декоративный вид.
- Дренажная решетка классифицируется в соответствии с эксплуатационными нагрузками. Так для приусадебного, загородного участка подойдут изделия класса А или С. Для этих целей используются пластиковые, медные или стальные решетки.

- Чугунные изделия славятся своей прочностью. Такие решетки применяют при обустройстве территорий с высокой транспортной нагрузкой (до 90 тонн). Хотя чугун подвержен коррозии и требует регулярного окрашивания, альтернативы ему по прочности просто нет.
- Что касается срока эксплуатации дренажных решеток, то чугунные изделия прослужат как минимум четверть века, стальные - около 10 лет, пластиковые решетки придется поменять уже через 5 сезонов.
Проектирование водоотвода
Расчет системы на больших площадях производится согласно гидропроекту, в котором учитываются малейшие нюансы: интенсивность осадков, дизайн ландшафта и многое другое. На его основе определяется протяженность и количество элементов дренажной системы.
- Для загородных или дачных участков достаточно нарисовать план территории, на котором размечается расположение водоотвода. Здесь же рассчитывается, количество желобов, соединительных элементов и других составляющих.

- Ширина каналов подбирается в зависимости от пропускной способности. Оптимальной шириной лотков для частного строительства считается 100 мм. В местах с повышенным водоотведением могут использоваться желоба и шириной до 300 мм.
- Внимание следует обратить и на диаметр отводов. Стандартное сечение канализационных труб равно 110 мм. Поэтому, если выходное отверстие имеет другой диаметр - необходимо использовать переходник.
Быстрый отток вод по каналу обеспечит поверхность с уклоном. Организовать наклон можно следующими способами:
- использование естественного уклона;
- путем проведения земляных работ создать уклон поверхности (при минимальных перепадах);
- подобрать лотки с разными высотами, применимо только на маленьких площадях;
- приобрести каналы, у которых внутренняя поверхность выполнена под уклоном. Как правило, такие изделия изготавливаются из бетона.
Этапы устройства линейного водоотвода
- Посредством натянутой бечевки размечаются границы водоотвода. Если система проходит по бетонной площадке разметка осуществляется песком или мелом.
- Далее производится выемка грунта. На асфальтированном участке используется отбойный молоток.
- Ширина траншеи должна быть больше лотка примерно на 20 см (по 10 см с каждой стороны). Глубина под желоба из легких материалов рассчитывается с учетом песчаной подушки (10-15 см). Под бетонные лотки настилается сначала слой щебня, а затем и песка по 10-15 см каждый. Стоит отметить, что дренажная решетка после монтажа должна располагаться ниже на 3-4 мм уровня поверхности. Дно траншеи можно залить и тощим бетоном, но такие действия выполняются, если не предусматривается проезд автотранспорта.

- Собирается система водоотвода. В траншею укладываются лотки и посредством креплений шип-паз фиксируются между собой. Зачастую изделия маркируются стрелкой, указывающей направление движения воды. При необходимости места соединения герметизируются полимерными компонентами.
- Далее монтируется пескоуловитель. Магистраль водоотвода посредством фасонных частей соединяется с пескоприемником и канализационными трубами.
- Пустое пространство между желобами и стенками траншеи засыпается щебнем или землей выкопанной ранее и тщательно утрамбовывается. Также возможна заливка песчано-гравийным раствором.
- Установленные каналы закрываются защитно-декоративными решетками. Стоит отметить, что если при обустройстве водоотвода используются пластиковые лотки, то решетка устанавливается да заливки пространства бетонной смесью.
Этапы обустройства точечного водоотвода
- В зонах с наибольшим скоплением влаги вырывается котлован. Ширина ямы должна быть равна размеру контейнера дождеприемника. Необходимо учесть, что решетка, также должна быть чуть ниже поверхности земли.

- Также производится выемка грунта и в местах прокладки магистрали для линейного отвода или труб. Здесь важно соблюдать уклон примерно 1 см на каждый линейный метр поверхности.
- Дно котлована трамбуется и обустраивается песчаная подушка, слоем в 10-15 см. Поверх нее заливается бетонная смесь толщиной около 20 см.
- Далее устанавливается дождеприемник, к которому подсоединяют водоотводные лотки или канализационные трубы.
- В завершение монтируют сифон, вставляют корзину-мусоросборник и устанавливают решетку.
- Конструкция дождеприемника позволяет установить несколько контейнеров друг на друга. Это дает возможность заглубить выводящую трубу ниже промерзания грунта.
Мелкосидящие каналы
Каменистые почвы затрудняют установку желобов стандартных размеров. В связи с этим некоторые производители предлагают продукцию с небольшой глубиной заложения, где высота канала составляет 95 мм.
- Обычно лотки изготавливаются из пластика с высокими физико-техническими показателями. В комплектацию входят дренажные решетки из оцинкованной стали стойким к истиранию полимерным покрытием.
- Такие каналы широко применяются в зонах с небольшим количеством сточных вод. С их помощью удастся организовать эффективный поверхностный дренаж с проведением минимальных земляных работ.
Своевременно установленный и качественно организованный водоотвод убережет от сезонного подтапливания фундамент и зеленые насаждения, придаст ландшафту ухоженный вид. Расходы на обустройство окупятся быстро. Система продлит срок эксплуатации строения, снизит расходы на ремонт и дополнительное обслуживание. Трудоемкая и затратная борьба с плесенью в подвале из-за повышенной влажности обойдет стороной.
Отвод воды от дома – это проблема практически каждого владельца загородного дома, решать которую необходимо незамедлительно, не отлаживая «на потом». Во время дождей и ливней вода может нарушить устойчивость дома, разрушив фундамент. Конечно, от одного ливня такое не случится, но если такие инциденты будут происходить постоянно, то дом может просто уйти под землю, то есть «врасти» в нее. Фундамент здания будет подмыт сточными водами, земля под фундаментом будет мягкой и под тяжестью дома фундамент будет опускаться вниз.
А, например, если в доме есть подвал? Эта проблема в таком случае должна решаться незамедлительно, ее нельзя отложить даже на короткий срок. Ведь если подвал будет постоянно затапливать, то уже через несколько лет он придет в неудовлетворительное состояние и пользоваться им по назначению уже не получится. Почему? Потому что в связи с постоянной сыростью в подвале возможно скорое появление плесневых грибков, которые в свою очередь крайне вредны для здоровья людей и животных.
Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.
Отведение воды с крыши: особенности
Отвод воды с крыши должен быть обязательно. Например, зимой на крышу попадает огромное количество снега, который на ней залеживается и может просто-напросто проломить ее. Также есть еще одна весомая опасность: во время дневного таяния снега к вечеру могут образоваться сосульки. Они в свою очередь могут упасть кому-то на голову. Если сделать водоотведение от дома оттаявшего снега и дождевой воды, то про образование сосулек и опасность их падения кому-то на голову можно навсегда забыть.
Как сделать систему отвода самостоятельно, вот в чем вопрос. Можно сразу ответить, что это не является сложным процессом, с ним можно справиться собственноручно. Для этого необходимо купить в строительном гипермаркете или на рынке желоба и водосточные трубы, которые позволят отводить воду с крыши. Желоба для отвода воды с крыши — это менее затратный и наиболее простой вариант. Он же является и самым популярным. Установить желоба для отвода воды с дома достаточно просто и своими руками.
Существует три вида желобов :
- полукруглый,
- прямоугольный или квадратный
- трапециевидный.
Как определиться, какой лучше подойдет для вашего здания? Полагаться можно только на свой вкус, а также стоит учитывать и дизайн строения. По функциональности эти желоба практически не отличаются, можно сказать, что они одинаковые по своим свойствам и характеристике. Поэтому выбор полностью падает на ваши плечи.
Можно помочь только с выбором цвета: не следует покупать светлые желоба, так как зимой снег на них будет таять медленнее, чем если бы они были более темными. Это происходит из-за того, что темные цвета «притягивают» к себе больше солнечной энергии. Светлые цвета наоборот, отражают энергию солнца, поэтому и снег на них будет таять медленнее. Также многие эксперты рекомендуют устанавливать ливневые желоба, которые имеют больший размер, поэтому и могут выдерживать нагрузки во время сильных ливневых осадков.
В установке желобов нет ничего сложного, нужно просто следовать указаниям из приложенной инструкции.
Система отвода дождевой и талой воды с помощью желобов представляет следующее:
Вода стекает с крыши в прикрепленный желоб, по желобу она проходит путь до водосточной трубы, по которой стекает вниз, на землю. Но проблема так и остается нерешенной, вода продолжает поступать прямо под фундамент дома. Чтобы довести систему отвода воды от дома до ума надо сделать дополнительную дренажную систему.
Дренажные системы
Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?
По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.
Виды систем дренажа:
- Дренаж наземный (поверхностный)
- Водоотведение линиями
- Дренаж в определенных местах (точечный)
- Открытая водоотводная система
- Закрытая дренажная система
- Траншей засыпанные
- Глубинное водоотведение
Когда возникает острая необходимость устанавливать сложную систему водоотведения:
- Если рядом с домом находятся природные водные объекты.
- Дом стоит на низине.
- На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
- В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
- Грунтовые воды находятся близко к поверхности земной коры.
- Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
- Низкий фундамент дома, потому что возможность подтопления в разы возрастает.
Устройство системы, которая обеспечит отвод дождевой воды своими руками, поможет сэкономить деньги на дальнейшем ремонте здания из-за возможного подтопления.
Виды систем отвода воды
Поверхностный дренаж
Поверхностный дренаж позволит осуществить отвод ливневых вод, также его называют еще водостоком от ливней. Обустроить такой вид водостока, отводящего ливневую воду очень просто. Такая система поможет справиться исключительно с отводом дождевой и талой воды, а с поземными водами такая система справиться не сможет. Сам по себе поверхностный дренаж подразделяется еще на два вида: на линейный и точечный.
Линейный отвод воды работает следующим образом: по всему участку вырываются специальные траншей, которые сливаются в один общий отводной колодец. Обычно траншеи закрывают решетками.
Точечный отвод воды позволяет сливать вводу с разных мест участка в общий колодец, при этом такая система обычно используется одновременно с линейным. Точечный дренаж обычно устанавливают в тех местах, где нет необходимости в постоянном обязательном отводе вод. Например, в хозяйственных постройках или банях.
Существует также и комбинированный дренаж, то есть одновременно и линейный и точечный. Чаще всего используется на дачных подворьях и в загородных домах именно такой вид дренажных систем.
Системы водоотведения на частных участках не повлияют на водоснабжение, так как обычно вода в них берется из более глубоких колодцев или скважин.
Дренажные системы: открытый и закрытый тип
Открытые системы представляют собой совокупность траншей, каналов и желобов, которые позволяют отвести воду от дома в специально предназначенное место, обычно таким местом является колодец.
Закрытые дренажные системы также представляют совокупность различных стоков и каналов, но имеют они более эстетичный вид, так как накрыты декоративными решетками. Отводящий канал в виде трубы часто зарывается под землю и никак не виден сверху.
Все эксперты в строительстве сходятся в одном общем плане при организации водоотводных систем на частном участке: «Устроить водоотводящую систему на свой участок в современных условиях не так уж и сложно. Перед строительством желательно взять план участка и на нем разметить все каналы и траншей, а также определить лучшее место для колодца, в который и будет отводиться вода. Следующим важным шагом должен быть подсчет необходимых материалов. Сделать это нужно для того, чтобы потом не тратить свое время на ненужную езду по магазинам. Начинать работы надо с крыши, а уже потом проводить поверхностные отводящие каналы на земле».
Лекция на тему: Инженерная организация территории населенных мест.
Часть 11: Организация стока поверхностных вод.
Организация стока поверхностных вод
Организация стока поверхностных (ливневых и талых) вод непосредственно связана с вертикальной планировкой территории. Осуществляется организация поверхностного стока при помощи общетерриториальной водосточной системы, которая проектируется таким образом, чтобы собрать весь сток поверхностных вод с территории и отвести в места возможного сброса или на очистные сооружения, не допустив при этом затопления улиц, пониженных мест и подвалов зданий и сооружений.

Рис. 19. Схемы организации поверхностного стока в зависимости от рельефа территории.
Основными параметрами, характеризующими дожди являются – интенсивность, продолжительность и повторяемость дождей.
При проектировании дождевой канализации в расчет берут дождевые воды, дающие наибольшие расходы стока. Т.о. для расчетов принимают средние интенсивности дождя за периоды различной длительности.
Все расчеты проводятся, согласно рекомендациям:
СНиП 23-01-99* Климатология и геофизика.
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения
Организацию поверхностного водоотвода осуществляют со всех городских территорий. Для этой цели используют открытую и закрытую водосточную системы города, которые выводят поверхностный сток за городскую территорию или на очистные сооружения.
Типы дождевой сети (закрытая, открытая)
Открытая сеть
- это система лотков и кюветов, входящих в поперечный профиль улиц, дополненная другими водоотводными, искусственными и естественными элементами.
Закрытая
- включает подводящие элементы (лотки улиц), подземную сеть труб (коллекторов), дождевые и смотровые колодцы, а также узлы специального назначения (выпуски, водобойные колодцы, перепадные колодцы и др.).
Смешанная сеть имеет элементы открытой и закрытой сети.
Закрытая дождевая сеть
Дождеприемные колодцы устанавливаются для обеспечения полного перехвата дождевых вод в местах понижения проектного рельефа, на выездах из кварталов, перед перекрестками, со стороны притока воды, обязательно вне полосы пешеходного движения (рис. 20).
На территории жилой застройки дождеприемные колодцы располагаются на расстоянии 150-300м от линии водораздела.
По магистралям дождеприемные колодцы размещают в зависимости от продольных уклонов (Табл. 4).

Рис. 20 Схема размещения дождеприемных колодцев на перекрестках
.

Рис. 21. Расположение дождеприемных колодцев в плане магистрали
.
1 – коллектор, 2 – водосточная ветка, 3 – дождеприемый колодец, 4 – смотровой колодец.
Ливневой (дождевой) коллектор, расположенный вдоль магистрали, дублируется, если ширина проезжей части магистрали превышает 21 м или, если ширина магистрали в красных линиях более 50м (рис. 21,в). Во всех остальных случаях применяют схемы, изображенные на рис. 21, а, б.
Для удобства эксплуатации длину ветки ливневой канализации ограничивают 40 м. На ней могут располагаться 2 дождеприемных колодца, на стыке которых устанавливают смотровой колодец, однако, на участках с большим объемом стока, количество дождеприемных колодцев может быть увеличено (до 3 в одной точке). При длине ветки до 15 м и скорости движения сточных вод не менее 1м/с, допускается присоединение без смотрового колодца. Диаметр веток принимается в пределах 200- 300 мм. Рекомендуемый уклон – 2-5%, но не менее 0.5%
При необходимости, дождеприемные колодцы делают комбинированными: для приема воды с проезжей части и для принятия вод из дренажных систем (дрен).
Смотровые колодцы располагаются в местах изменения направления трассы, диаметра и уклона труб, присоединений трубопроводов и пересечения с подземными сетями в одном уровне, в соответствии с условиями рельефа (уклонами), объемом стока и характером проложенных коллекторов ливневой канализации, на ливневой (канализационной) сети.
На прямых участках трассы шаг размещения смотровых колодцев зависит от диаметра труб водостока. Чем больше диаметр, тем расстояния между колодцами больше. При диаметре 0.2÷0.45м расстояние между колодцами должно быть не более 50 м, а при диаметре более 2 м – расстояние 250 -300м.
Ливневой коллектор, как элемент ливневой канализации, располагается на застраиваемой территории города в зависимости от общей компоновки всей ливневой сети.
Глубина заложения ливневого коллектора
зависит от геологических условий грунта и глубины промерзания. Если в районе строительства грунт не промерзает, то минимальная глубина заложения водостока составляет 0.7м. Определение глубины заложения производится в соответствии с требованиями норм СНиПа.
Обычная водосточная сеть проектируется с продольным уклоном 50/00, но в условиях равнинного рельефа - уменьшают до 40/00.
На равнинных территориях принимают минимальный уклон коллектора, равный 40/00. Такой уклон позволяет обеспечить непрерывность движения (постоянность) ливневых вод в коллекторе и предотвращает его заиливание.
Максимальный уклон коллектора принимают таким, при котором скорость движения воды составляет 7 м/с, а для металлических коллекторов 10 м/с.
При больших уклонах коллекторы могут выйти из строя из-за возникновения гидравлического удара.
К числу возможных сооружений на водосточной сети относятся перепадные колодцы, устраиваемые на участках с большим падением рельефа, для уменьшения скорости движения воды в коллекторе, превышающей наибольшие допустимые нормы. При значительных предельных уклонах местности на трассе коллектора устраиваются быстротоки, водобойные колодцы или применяются чугунные или стальные трубы.
Выпуски водосточной сети по санитарным соображениям желательно устраивать вне границ застройки города в очистные сооружения (отстойники, поля фильтрации).
Открытая дождевая сеть
стоит из уличной и внутриквартальной. В сети выделяют кюветы и лотки, удаляющие воду из пониженных мест территории, перепускные лотки, удаляющие воду из пониженных мест территории, и канавы, отводящие воды с больших площадей бассейна. Иногда открытую сеть дополняют русла малых рек и каналы.
Размеры поперечных сечений отдельных элементов сети определяют расчетом. При небольших площадях стока размеры поперечных сечений лотков и кюветов не рассчитывают, а принимают по конструктивным соображениям с учетом стандартных габаритов. В городских условиях водоотводящие элементы, укрепляют по всему дну или по всему периметру. Крутизну откосов кюветов и каналов (отношение высоты откоса к его заложению) устанавливают в пределах от 1:0.25 до 1:0.5.
Лотки и кюветы проектируют вдоль улиц. Трассы водоотводных каналов прокладывают, максимально приближаясь к рельефу, по возможности вне границ застройки.
Поперечное сечение кюветов и лотков проектируют прямоугольной, трапецеидальной и параболической, канав – прямоугольной и трапецеидальной. Наибольшую высоту кюветов и канав ограничивают в городских условиях. Ее делают не более 1.2 м (1.0 м - предельная глубина потока, 0.2м - наименьшее превышение бровки кювета или канавы над потоком).
Наименьшие уклоны лотков проезжей части, кюветов и водоотводящих канав принимают в зависимости от типа покрытия. Эти уклоны обеспечивают наименьшую незаиливающую скорость движения дождевых вод (не менее 0.4 – 0.6 м/с).
На участках территории, где уклоны рельефа больше тех, при которых возникают максимальные скорости течения, проектируют специальные сооружения, быстротоки, ступенчатые перепады.

Особенности проектирования дождевой сети при реконструкции.
Положение сети в плане и профиле определяется конкретными условиями проектирования, а также высотным и планировочным решением территории.
Если существующий коллектор не справляется с расчетными расходами, водосточную сеть реконструируют. Проектное решение в этом случае выбирают, учитывая уменьшение водосборной площади и расчетного расхода воды, за счет прокладки новых коллекторов. Прокладка дополнительных трубопроводов производится на тех же отметках, что и существующая сеть или на более глубоких отметках (при недостаточном заглублении существующей сети). Трубы недостаточного сечения частично заменяют новыми, с большим сечением.
На участках существующей сети, имеющих малое заложение, предусматривают усиление прочности конструкции водостока и отдельных его элементов, а при необходимости и теплозащиту. Продолжение лекции на тему: Инженерная организация территории населенных мест.
Часть 1: Вертикальная планировка городских территорий .
Часть 2:
Отвод поверхностных и грунтовых вод.
Работы данного цикла включают в себя:
■ устройство нагорных и водоотводных канав, обваловывание;
■ открытый и закрытый дренаж;
■ планировку поверхности складских и монтажных площадок.
Поверхностные и грунтовые воды образуются из атмосферных осадков (ливневые и талые воды). Различают поверхностные воды «чужие», поступающие с повышенных соседних участков, и «свои», образующиеся непосредственно на строительной площадке. В зависимости от конкретных гидрогеологических условий производство работ по отводу поверхностных вод и осушению грунтов можно выполнять следующими способами: открытым водоотливом, открытым и закрытым дренажем и глубинным водопонижением.
Нагорные и водоотводные канавы или обваловывание устраивают вдоль границ строительной площадки с нагорной стороны для предохранения от поверхностных вод. Территория площадки должна быть защищена от поступления «чужих» поверхностных вод, для чего их перехватывают и отводят за пределы площадки. Для перехвата вод Устраивают в повышенной ее части нагорные и водоотводные канавы (рис. 3.5). Водоотводные канавы должны обеспечивать пропуск ливневых и талых вод в пониженные точки местности за пределы строительной площадки.
Рис. 3.5. Защита строительной площадки от поступления поверхностных вод: 1 - зона стока воды, 2 - нагорная канава; 3 - строительная площадка
В зависимости от планируемого дебита воды, водоотводные канавы устраивают глубиной не менее 0,5 м, шириной 0,5...0,6 м, с высотой бровки над расчетным уровнем воды не менее 0,1...0,2 м. Для предохранения лотка канавы от размыва скорость движения воды не должна превышать для песка 0,5...0,6 м/с, для суглинка -1,2... 1,4 м/с. Канаву устраивают на расстоянии не менее 5 м от постоянной выемки и 3 м - от временной. Для предохранения от возможного заиливания продольный профиль водоотводной канавы делают не менее 0,002. Стенки и дно канавы защищают дерном, камнями, фашинами.
«Свои» поверхностные воды отводят путем придания соответствующего уклона при вертикальной планировке площадки и устройства сети открытого или закрытого водостока, а также принудительным сбросом через водоотводные трубопроводы посредством электрических насосов.
Дренажные системы открытого и закрытого типов используют при сильном обводнении площадки грунтовыми водами с высоким уровнем горизонта. Дренажные системы предназначены для улучшения общесанитарных и строительных условий и предусматривают понижение уровня грунтовых вод.
Открытый дренаж применяют в грунтах с малым коэффициентом фильтрации при необходимости понижения уровня грунтовых вод на небольшую глубину - порядка 0,3...0,4 м. Дренаж устраивают в виде канав глубиной 0,5...0,7 м, на дно которых укладывают слой крупнозернистого песка, гравия или щебня толщиной 10...15 см.
Закрытый дренаж - это обычно траншеи глубокого заложения (рис. 3.6) с устройством колодцев для ревизии системы и с уклоном в сторону сброса воды, заполняемые дренируемым материалом (щебень, гравий, крупный песок). Поверху дренажную канаву закрывают местным грунтом.

Рис. 3.6. Закрытый, пристенный и опоясывающий дренаж: а - общее решение дренажа; б - пристенный дренаж; в - кольцевой ограждающий дренаж; 1 - местный грунт; 2 - мелкозернистый песок; 3 - крупнозернистый песок; 4 - гравий; 5 - дренажная дырчатая труба; 6 - уплотненный слой местного грунта; 7 - дно котлована; 8 - дренажная прорезь; 9 - трубчатый дренаж; 10 - сооружение; 11 -подпорная стенка; 12 - бетонное основание
При устройстве более эффективных дренажей на дно такой траншеи укладывают перфорированные в боковых поверхностях трубы - керамические, бетонные, асбестоцементные диаметром 125...300 мм, иногда просто лотки. Зазоры труб не заделывают, трубы сверху засыпают хорошо дренирующим материалом. Глубина дренажной канавы -1,5...2,0 м, ширина поверху - 0,8...1,0 м. Снизу под трубой часто укладывают щебеночное основание толщиной до 0,3 м. Рекомендуемое распределение слоев грунта: 1) дренажная труба, укладываемая в слой гравия; 2) слой крупнозернистого песка; 3) слой средне- или мелкозернистого песка, все слои не менее 40 см; 4) местный грунт толщиной до 30 см.
Такие дренажи собирают воду из прилегающих слоев грунта и отводят воду лучше, так как скорость движения воды в трубах выше, чем в дренирующем материале. Закрытые дренажи устраивают ниже уровня промерзания грунта, они должны иметь продольный уклон не менее 0,5%. Устройство дренажа необходимо выполнять до начала возведения зданий и сооружений.
Для трубчатых дренажей в последние годы широко используют трубофильтры из пористого бетона и керамзитостекла. Применение трубофильтров значительно снижает трудозатраты и стоимость работ. Они представляют собой трубы диаметром 100 и 150 мм с большим количеством сквозных отверстий (пор) в стенке, по которым вода просачивается внутрь трубопровода и отводится. Конструкция труб позволяет их укладку по предварительно разровненному основанию трубоукладчиками.
Инженерная подготовка стройплощадки.
Общие положения
Любому строительству (объекту или комплексу) предшествует подготовка площадки, направленная на обеспечение необходимых условий качественного и в установленные сроки возведения зданий и сооружений, включающая инженерную подготовку и инженерное обеспечение.
При инженерной подготовке выполняют комплекс процессов (работ), в общем случае наиболее характерными из которых в технологии строительного производства являются создание геодезической разбивочной основы, расчистка и планировка территории, отвод поверхностных и фунтовых вод.
В каждом конкретном случае состав указанных процессов и методы их выполнения регламентируются природно-климатическими условиями, особенностями строительной площадки, спецификой возводимых зданий и сооружений, особенностями объекта - новое строительство, расширение или реконструкция и др.
Инженерное обеспечение строительной площадки предусматривает устройство временных зданий, дорог и сетей водо-, электроснабжения и др. Площадку строительства оборудуют раздевалками-бытовками, столовой, конторой производителя работ, душевыми, санузлами, складами для хранения строительных материалов, инструмента, временными мастерскими, навесами и т.д. Под эти сооружения целесообразно использовать часть сносимых зданий, если они не попадают в габариты возводимого сооружения и не будут мешать нормальному осуществлению строительных работ, а также инвентарные здания вагонного или блочного типа.
Для транспортирования грузов следует максимально использовать существующую дорожную сеть и только при необходимости предусматривать устройство временных дорог.
В подготовительный период прокладывают линии временного водоснабжения, включая противопожарный водопровод, и электроснабжения с подводкой энергии ко всем бытовкам и местам установки электромеханизмов. Прорабская должна быть обеспечена телефонной и диспетчерской связью. На строительной площадке оборудуют место для ремонта и стоянки землеройных и других машин и автомобилей. Площадку обязательно ограждают или обозначают соответствующими знаками и надписями.
Создание геодезической разбивочной основы
На стадии подготовки площадки к строительству должна быть создана геодезическая разбивочная основа, служащая для планового и высотного обоснования при выносе проекта подлежащих возведению зданий и сооружений на местность, а также (в последующем) для геодезического обеспечения на всех стадиях строительства и после его завершения.
Геодезическую разбивочную основу для определения положения объектов строительства в плане создают преимущественно в виде: строительной сетки, продольных и поперечных осей, определяющих положение на местности основных зданий и сооружений и их габаритов, для строительства предприятий и групп зданий и сооружений; красных линий (или других линий регулирования застройки), продольных и поперечных осей, определяющих положение на местности и габариты здания, для строительства отдельных зданий в городах и поселках.
Строительную сетку выполняют в виде квадратов и прямоугольников, которые подразделяют на основные и дополнительные (рис. 1, а). Длина сторон основных фигур сетки 100... 200 м, а дополнительных -20... 40 м.
Рис. 1 - Строительная сетка: а - местоположение пунктов сетки; б - вынос на местность строительной сетки; 1- вершины основных фигур сетки; 2 - основные оси здания; 3 - вершины дополнительных фигур сетки
При проектировании строительной сетки должны быть: для выполнения разбивочных работ обеспечены максимальные удобства; основные возводимые
здания и сооружения расположены внутри фигур сетки; линии сетки расположены параллельно основным осям возводимых зданий и по возможности ближе к ним; непосредственные линейные измерения.

Рис. 2 - Постоянные геодезические знаки: а - из забетонированных обрезков труб; б - из стального штыря с забетонированным оголовком; в - из обрезков рельсов; 1 - плановая точка; 2 - стальная труба с крестообразным анкером, 3 - бетонный оголовок; 4 - стальная труба; 5 - граница промерзания
Разбивку строительной сетки на местности начинают с выноса в натуру исходного направления, для чего используют имеющуюся на площадке (или вблизи от нее) геодезическую сеть (рис. 1, б). По координатам геодезических пунктов и пунктов сетки определяют полярные координаты S1, S2, S3 и углы , по которым выносят на местность исходные направления сетки (АВ и АС). Затем от исходных направлений на всей площадке разбивают строительную сетку и закрепляют ее в местах пересечений постоянными знаками (рис. 2) с плановой точкой. Знаки делают из забетонированных обрезков труб, рельсов и т. п. Основание знака (низ знака, опора знака) должно располагаться ниже границы промерзания грунта минимум на 1 м.
Аналогично переносят и закрепляют красную линию.
При переносе на местность основных осей строящихся объектов при наличии в качестве плановой разбивочной основы строительной сетки применяют метод прямоугольных координат. В этом случае в качестве линий координат принимают близлежащие стороны строительной сетки, а их пересечение - за нуль отсчета. Положение точки О главных осей хо - уо будет определено следующим образом: если дано, что хо = 50 и;уо= 40 м, то это значит, что она находится на расстоянии 50 м. от линии х в сторону хо и на расстоянии 40 м от линии у в сторону линии уо.
При наличии в качестве плановой разбивочной основы красной линии на стройгенплане должны быть приведены какие-либо данные, определяющие положение будущего здания, угол между главной осью здания и красной линией и расстояние от точки А до точки О пересечения главных осей.
Главные оси здания закрепляют за его контурами знаками приведенной выше конструкции.
Высотное обоснование на строительной площадке обеспечивается высотными опорными пунктами - строительными реперами. Обычно в качестве строительных реперов используют опорные пункты строительной сетки и красной линии. Высотная отметка каждого строительного репера должна быть получена не менее чем от двух реперов государственной или местного значения геодезической сети.
В процессе строительства необходимо следить за сохранностью и устойчивостью знаков геодезической разбивочной основы, что осуществляет строительная организация.
Расчистка территории
При расчистке территории пересаживают зеленые насаждения, если их используют в дальнейшем, защищают их от повреждений, корчуют пни, очищают площадку от кустарника, снимают плодородный слой почвы, сносят или разбирают ненужные строения, перекладывают подземные коммуникации и в заключение производят планировку строительной площадки.
Зеленые насаждения, не подлежащие вырубке или пересадке, обносят оградой, а стволы отдельно стоящих деревьев предохраняют от возможных повреждений, защищая отходами пиломатериалов. Деревья и кустарники, пригодные в дальнейшем для озеленения, выкапывают и пересаживают в охранную зону или на новое место.
Деревья валят с помощью механических или электрических пил. Тракторами с трелевочно-корчевальными лебедками или бульдозерами с высоко поднятыми отвалами валят деревья с корнями и корчуют пни. Отдельные пни, не поддающиеся корчевке, расщепляют взрывом. Кусторезами расчищают территорию от кустарника. Для этой же операции применяют бульдозеры с зубьями-рыхлителями на отвале, корчеватели-собиратели. Кусторез является сменным оборудованием к гусеничному трактору.
Плодородный слой почвы, подлежащий снятию с застраиваемых площадей, срезают и перемещают в специально выделенные места, где складируют для последующего использования. Иногда его отвозят на другие площадки для озеленения. При работе с плодородным слоем следует предохранять его от смешивания с нижележащим слоем, загрязнения, размыва и выветривания.
Снос зданий и сооружений выполняют путем их членения на части (для последующего демонтажа) или обрушения. Деревянные строения разбирают, отбраковывая элементы для последующего их использования. При разборке каждый отделяемый сборный элемент должен предварительно раскрепляться и занимать устойчивое положение.
Монолитные железобетонные и металлические строения разбирают по специально разработанной схеме сноса, обеспечивающей устойчивость строения в целом. Членение на блоки разборки начинают со вскрытия арматуры. Затем блок закрепляют, после чего режут арматуру и обламывают блок. Металлические элементы срезают после раскрепления. Наибольшая масса железобетонного блока разборки или металлического элемента не должна превышать половины грузоподъемности кранов при наибольшем вылете крюка.
Сборные железобетонные строения разбирают по схеме сноса, обратной схеме монтажа. Перед началом разборки элемент освобождают от связей. Сборные железобетонные конструкции, не поддающиеся поэлементному разделению, расчленяют как монолитные.
Снос зданий и сооружений обрушением осуществляют гидравлическими молотами, отбойными молотками, а в отдельных случаях - экскаваторами с различным навесным оборудованием - шар-бабами, клин-молотами и др. Вертикальные части строения для предотвращения разброса обломков по площади следует обрушивать внутрь. Обрушение осуществляют также взрывным способом.
После расчистки производят общую планировку строительной площадки.
Система водоотведения дождевых или талых вод от зданий (дренаж) является одной из наиболее важных для поддержания зданий любого назначения в хорошем состоянии, продления срока их эксплуатации. Накопление воды в не предназначенном для этого месте может легко привести к разрушению фундамента и придомовой территории, загрязнению покрытия фасада, гибели растений, заболачиванию местности.
Одним из вариантов защиты здания является его гидроизоляция, однако для полноценной защиты только ее недостаточно. Эффективной будет совместная преграда для влаги из гидроизоляции и системы дренажа.
В некоторых случаях система, которая будет отводить воду от дома, является обязательной. Например, в домах, которые расположены в низине или на глинистых и суглинистых почвах. Риск разрушения фундамента зданий также высок в местностях с большим уровнем осадков, высоким уровнем залегания грунтовых вод. Кроме природных причин, есть и созданные человеком угрозы – здания с заглубленным фундаментом подвержены скоплению воды возле него, а бетонные или асфальтированные дорожки препятствуют просачиванию воды в почву.
Полноценной считается система, которая включает в себя кровельный, поверхностный и дренажный сбор осадков.
Кровельная система сбора воды складывается из желобов по краю крыши, вертикальных труб, расположенных обычно по углам зданий и выпускных воронок. Системы водостока с круглым сечением устанавливаются на многоэтажных жилых домах или промышленных зданиях, поскольку они имеют бóльшую пропускную способность.
Трубы с прямоугольным сечением устанавливают на небольших зданиях. Материалом для производства труб обычно служит пластик или оцинкованный металл – долговечный, практичный и легкий. При установке кровельной системы важно прочно укрепить все элементы во избежание шума во время прохождения воды.
Имеет значение также и вид крыши – скатная или плоская. Если скатная крыша не требует дополнительных устройств, то для плоской крыши, а также открытых балконов и террас, может понадобиться обустройство внутреннего водостока.
Поверхностная система не требует большого объема земляных работ: в неглубокие траншеи выкладываются дождевые лотки, которые накрываются защитными решетками. Место точки сбора воды, размеры лотков и количество траншей специалисты высчитывают с учетом рельефа местности и среднего количества осадков на данной территории.
Глубинный дренаж является наиболее распространённым вариантом обустройства системы управления дождевыми водами. Требует большого объема земляных работ – траншеи должны быть около 80 см. в глубину. На слой щебня и прочного геосинтетического полотна в траншеи укладываются трубы с перфорацией. Обратите внимание, что применение геосинтетического полотна является рекомендованным при монтаже в глинистую или суглинистую почву. Укладка в песчаную почву в таком полотне не нуждается.
Эта система водоотвода особенно важна для зданий, которые имеют подвал, цокольный этаж при высоком уровне грунтовых вод. Хотя дождевые воды будут собираться этой дренажной системой лишь в течении сезона дождей (весной и осенью), ее отсутствие может нанести серьезный урон фундаменту и придомовой территории.
Кроме вышеупомянутых систем дренажа, существует еще несколько, менее распространённых, например, засыпной дренаж или пластовый.
Пластовый дренаж применяется для многоквартирных домов, подземных переходов и промышленных комплексов. Засыпная система водоотведения применяется на небольших участках, на которых сложно или невозможно установить открытый дренаж. Перед его обустройством следует знать, что последующий осмотр земляных траншей, их обслуживание провести будет невозможно, поскольку после укладки в траншею геополотна, щебня и труб, все накрывается слоем дерна для более привлекательного вида.
Варианты «укрощения» дождевой воды
У некоторых видов дренажа имеются варианты, которые можно выбирать в зависимости от количества осадков и способов монтажа.
Поверхностная система водоотведения имеет линейный и точечный виды. Линейный вид подразумевает сбор дождевой воды со всей придомовой территории. Система образуется линиями траншей, по которым вода стекает в накопитель.
Точечная система занята сбором воды в определенных точках участка, чаще всего это выпускные воронки водостоков или поливочные краны. Точки сбора закрываются решетками для недопущения веток, листьев и иного мусора в систему водоотведения. Дренажные трубы точечной системы подсоединены к основной трубе, которая ведет к колодцу.
Существует также комбинация из точечного и линейного вида, которая считается наиболее выгодной, в смысле затрат и эксплуатации.
По способу монтажа системы водоотведения делятся на открытые и закрытые.
Открытые системы представляют собой соединение неглубоких наклонных траншей, объединенных общей водоотводной канавой. В траншеи укладываются пластиковые или бетонные лотки, накрытые решетками. Этот вид дренажа предпочитают за невысокую стоимость и скорость монтажа.
Обустройство водоотведения лучше всего проводить в период строительства здания, проведение монтажа после окончания строительных работ сопряжено с определенными трудностями. В период между установкой полноценной системы можно организовать временный водоотвод – сбор воды производить вручную, с помощью бочек: под водосточной трубой устанавливается емкость подходящего объема.
Закрытая система имеет более узкую и мелкую траншею, а значит, меньшую пропускную способность. «Плюсами» считаются более эстетичный вид и безопасность эксплуатации.
Вертикальный дренаж можно назвать вариантом глубинной системы водоотведения. Возле строений устанавливается нужное количество колодцев с погружными насосами. Этот вариант водоотведения наиболее эффективен, однако и наиболее затратен, поскольку требует большого объема земляных работ и специальных знаний.
Также закрытую установку системы водоотведения можно разделить на сплошную и пристенную. Как видно из названия сплошная монтируется на территории всего участка, защищая при этом цоколь и придомовую территорию.
Пристенная система располагается исключительно возле фундамента здания, защищая от дождевой воды только строение.
Подготовка к монтажу системы по отведению лишней воды от дома
До начала работ по обустройству системы водоотведения необходимо подготовить информацию по рельефу данной территории, составу грунта, средние показатели осадков. Эти данные можно взять в специализированных службах. Вибрационные нагрузки на территории, где будет проходить прокладка труб, должны быть известны самому заказчику, правильно определить их поможет мастер из специализированной строительной компании.
Место сброса дождевых вод
Не менее важным элементом системы является пункт приема дождевых вод. Им может служить природный водоем, специально подготовленное дренажное поле, состоящее из ряда углублений, через которые вода просачивается в почву, канализационные коллекторы. Главным условием обустройства места сброса является его нахождение в самой низкой точке участка. На территории с ровным рельефом устанавливается дренажный колодец с насосом.
Колодец также может быть накапливающим: вода после используется для полива и поглощающим: при отсутствии дна вода медленно просачивается в грунт.
Ни в коем случае нельзя оборудовать место сбора воды поблизости от фундамента дома, также не стоит использовать подземный дренаж с поверхностным водоотводом. Это может повлечь за собой подтопление здания.
Выбрать оптимальный вид системы дренажа можно только после детального изучения особенностей территории, метеосводки по району, способа использования придомовой территории, назначения самого здания. Учесть и правильно использовать всю информацию сможет опытный специалист, поэтому выполнить эту сложную и ответственную работу стоит доверить строительной компании с большим опытом работы по монтажу дренажа различного рода.
Ошибки или даже неточности в проведенной работе по водоотведению дождевых вод могут привести к непоправимым последствиям. Наоборот, соблюдение требований и правил, позволит продлить срок эксплуатации здания более чем на полвека, избавив от ненужных трат и хлопот.
