Двухстороннее подключение радиаторов отопления. Схемы подключения радиаторов отопления. Какая схема подключения батареи самая эффективная

Подвод труб к радиатору снизу — это одно из лучших решений в сантехмонтаже, обеспечивающее высокий уровень эстетики отопительных приборов. Есть, однако, ряд правил, соблюдение которых обеспечит корректную работу всей гидросистемы и облегчит процесс подключения.

Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

В каких системах отопления практикуется нижний подвод

Очевидно, что подача теплоносителя снизу вверх противоестественна, потому как направлена против действия силы тяжести. По этой причине нижний подвод радиаторов не может выполняться в открытых системах отопления с естественной циркуляцией. Но это далеко не единственное ограничение.

Даже при двухстороннем нижнем подключении, где присоединение возвратного патрубка выполняется по стандартной схеме, на подаче устанавливается специальный клапан. Его пропускная способность ниже, чем у обычной футорки с вкрученным фитингом, поэтому коэффициент местного сопротивления радиатора в таком случае будет выше номинального как минимум вдвое. Это вынуждает использовать циркуляционные насосы с более интенсивным напором и в корне пересмотреть процедуру гидравлического расчёта.

При одностороннем нижнем подключении возникает ещё больше сложностей. Во-первых, местное гидродинамическое сопротивления радиатора возрастает ещё больше, ведь теперь через один отвод проходит два встречных канала с достаточно малым условным проходом. Помимо этого имеются трудности с установкой запорно-регулирующей арматуры. Качественные узлы нижнего подключения радиаторов со встроенной термостатирующей головкой — большая редкость на отечественном рынке. Большая часть ассортимента представлена изделиями китайского производства, не обеспечивающими достаточной гибкости и точности регулировки. Другой нюанс кроется в способе регулирования расхода теплоносителя: вместо штока, ограничивающего пропускную способность, большинство инжекторных узлов имеют встроенный байпас, что в корне меняет методику балансировки. При этом установка инжекционного узла с отдельно стоящим дросселем и термостатирующей головкой зачастую недопустима по причине отсутствия свободного места, а если такая конфигурация всё-таки возможна, она будет крайне громоздкой и неудобной в управлении.

Можно сказать, что наилучшим образом для нижнего подключения радиаторов подходят двухтрубные системы с попутным движением теплоносителя или лучевые развязки. Из-за существенного снижения пропускной способности радиаторов нет очевидных причин отказываться от тонких PEX труб с натяжными фитингами, которые выглядят гораздо изящнее прочих систем питания. Не самой удачной идеей будет применять нижнее подключение для однотрубных схем, в таком варианте достаточно сложно выполнить балансировку системы и обеспечить её стабильную работу.

Подвод труб к радиатору

Конечно, использование в развязке отопления сшитого полиэтилена вовсе не обязательно, хотя и предпочтительно из соображений надёжности и эстетики. Однозначно следует отказаться от использования стальных труб. Причина тому проста: традиционно при нижнем подключении трубы уходят в пол и пролегают либо под покрытием, либо по потолку нижнего этажа. Если отопительный трубопровод проходит через перекрытие, требуется огильзовка прохода, что не лучшим образом сказывается на внешнем виде напольного покрытия. В остальном же выбор материала для развязки системы вполне свободный, может использоваться полипропилен, упомянутый PEX и даже медь.

Отдельно стоит коснуться темы использования трубной изоляции. По этому вопросу есть три позиции:

На момент монтажа разводки должно быть точно известно положение установки радиаторов. Высота может варьироваться, но горизонтальное смещение, как правило, недопустимо. Связано это с тем, что поворотный фитинг не находится на поверхности, то есть над покрытием выступает лишь прямой участок, присоединяемый к отводу радиатора. От этого правила можно отступать, только если используются узлы нижнего бокового подключения, в таком случае выводы труб располагают на расстоянии около 100-120 мм от торца футорки радиатора.

Арматура и расходники

Сам монтаж радиаторов с нижним подключением не подразумевает особой сложности, но для этого требуется заранее подготовить всю необходимую арматуру, фитинги и средства упаковки. В зависимости от типа радиаторов, перечень может отличаться.

Для радиаторов, нижнее подключение которых предусмотрено конструкцией, требуется набор переходников, соответствующих материалу трубы. Как правило, это прямые пресс-фитинги или гильзы под пайку, при использовании полипропилена рекомендуется установка резьбовых «американок». Регулирующая арматура в таких случаях крайне редко устанавливается непосредственно под радиатором, оптимальное её расположение — на распределительном коллекторе. Точно таким же образом обстоит дело в случае установки инжекторных узлов.

При боковом нижнем подводе труб возможна установка на радиаторе термостатирующего и регулировочного клапанов. При этом вся арматура устанавливается на «металлической» части, то есть упаковывается на резьбовых соединениях с футорками или резьбовыми штуцерами клапанов нижнего подключения. В любом случае каждый радиатор снабжается двумя запорными шаровыми кранами для возможности снятия радиатора без остановки системы. Также потребуется одна или две радиаторных пробки и кран Маевского. Герметизация резьбовых соединений традиционно выполняется паклей и уплотнительной пастой Unipak.

Правила монтажа

Перед подключением радиатора к системе выполняется его сборка в лежачем состоянии с установкой всех элементов арматуры. В конечном итоге должно оставаться только два прямых пресс-фитинга или соединения под накидную гайку: на подающем и возвратном трубопроводе.

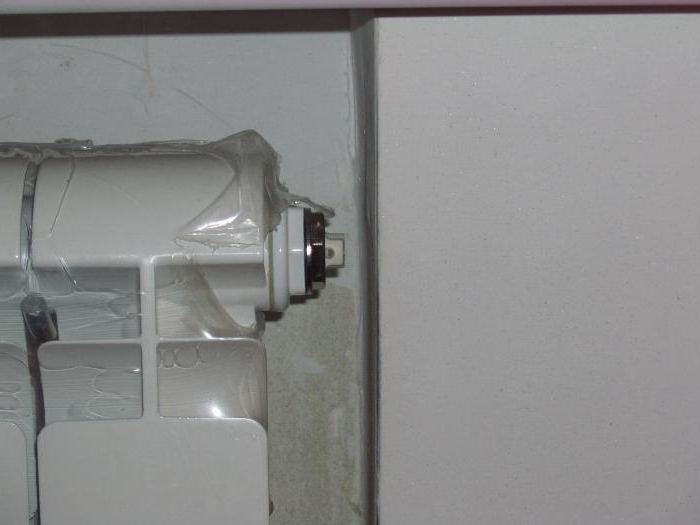

Клапан нижнего подключения заменяет собой радиаторную футорку. Его герметизация происходит стандартным для этого узла способом — с помощью кольцевого уплотнения. Желательно отметить на гайке клапана положение сквозного отверстия на хвостовике, чтобы после закручивания оно расположилось строго вертикально. Для корректировки положения можно использовать уплотнения разной толщины и регулировать степень затяжки.

Инжекторный узел подключается схожим образом, однако довольно часто он не имеет гайки, заменяющей футорку. При одностороннем нижнем подключении отвод с обратной стороны глушится пробкой, как и один из верхних, в оставшийся устанавливается кран Маевского . Дальнейшая схема сборки проста: на резьбовые штуцеры клапана, инжекторного узла или нижних отводов на паклю с герметизирующей пастой упаковывают всю необходимую запорно-регулирующую аппаратуру. В конечном итоге радиатор устанавливается на место в сборе и фиксируется с помощью настенного или напольного способа крепления, затем проводится его подключение к системе.

От специалистов можно услышать мнение, что однотрубная система отопления — это пережиток прошлого, тем не менее, она и по сей день стоит в ряду эффективных способов отопления частных и многоэтажных домов.

Стоит только немного модифицировать заслуженную классику, и проявятся все преимущества однотрубного соединения при монтаже отопительных систем: комфорт, уют в доме и возможность локального ремонта отопительной системы без отключения теплоснабжения.

А ещё — экономия денег при отключении энергоснабжения территории.

Однотрубная система: «изюминки» подключения и реальная выгода при установке

Изначально однотрубная система подключения теплоснабжения была единственно выгодной: радиаторы отопления подсоединялись по физическим параметрам «последовательного соединения» .

Выбор основывался на экономном ценообразовании:

Вдвое сокращались затраты на приобретении проводников для теплоносителя в сравнении с двухтрубной системой.
Достигалась экономия при покупке футорок, фитингов, кранов.
Для этой системы подходили радиаторы всех существующих марок: от чугунной классики до «продвинутого» биметалла.

Не обошлось и без отрицательных моментов: радиаторы, последовательно закольцованные, нагревались неравномерно, последний в цепи не соответствовал заданным (ожидаемым) температурным параметрам. Так было до той поры, пока специалисты не открыли принцип «обводной трубы», известный как байпас.

Плюсы байпаса

Домовладельцу иногда сложно принять решение по рекомендации специалистов при монтаже однотрубной системы отопления об установке байпаса. Принцип прост: в конструкцию включается обводная труба (это и есть байпас), которая сэкономит материальные ресурсы, и позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально для владельцев частных домов и для жильцов типовых многоэтажек прошлого века.

Фото 1. Радиатор, подключенный к отопительной системе. Стрелками указано расположение байпаса и шаровых кранов.

Для обладателей обширного жилого помещения с однотрубной системой теплоснабжения, станет целесообразным подключение «обводки» . Она представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию ниже, чем сечение основного трубопровода . Это объясняется тем, что при подаче носителя, вода предпочитает устремляться по каналам большего диаметра. Таким образом, появляется возможность безболезненно для отопления дома начать ремонт протекающих узлов радиатора.

Самотечная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот здесь и необходим байпас. Мастера монтируют обводную трубу с расположенным в ней циркуляционным насосом и термодатчиками. Не беда, если прервётся энергоснабжение — байпас направит потоки воды по принципу «самотёка» и в аварийном режиме. Обводная труба приносит экономию домовладельцу до 25% платы за электроэнергию, перемежая самотёк и принудительную циркуляцию теплоносителя.

Внимание! Циркуляционный насос устанавливайте в обводную трубу, придерживаясь правила «криволинейности»: чем больше изгибов, тем меньше теплопроводность системы отопления.

Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор.

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы , базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

специальные ключи для подсоединения американок;
инструменты для навинчивания переходников;
динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев , прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности , но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Вам также будет интересно:

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров . Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла». Иначе краска со временем отслоится и соединение даст протечку.

При самостоятельном монтаже системы не экономьте на установке кранов — иначе производить мелкий ремонт придётся при отключении системы и разрезании трубопровода.

Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.

Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей . Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.

Однотрубную систему называют еще «последовательное соединение радиаторов отопления»

Двухтрубная система — параллельное подключение отопительных приборов

Варианты подключения радиаторов отопления

В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.

Диагональное

В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.

Диагональное подключение — одно из самых эффективных (которое слева)

Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.

Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.

Нижнее

Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.

Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.

Боковое или одностороннее

Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).

Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.

Где установить

Со схемами подключения радиаторов отопления разобрались, но важно еще правильно выбрать место их расположения. Традиционно они размещаются под окнами. Это оправданно с точки зрения теплотехники. В комнатах идет самая большая потеря тепла именно через окна. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения. Аналогично будут действовать радиаторы расположенные вблизи от входных дверей.

Но устанавливать радиатор тоже нужно правильно, выдерживая рекомендованные расстояния от пола и подоконника. При определении высоты отопительных приборов нужно исходить не только из требуемой мощности, но и из того, как «встанет» батарея такого размера.

Кроме того стоит учитывать, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также снижаем количество поступающего от них тепла.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим. Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин.

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Итоги

Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. Если расчет верен, и система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее. Гораздо важнее выдержать правильный уклон: та сторона радиатора, на которой установлен кран «Маевского» должна быть чуточку выше, чем ее противоположный конец.

Отопительные батареи могут быть подключены по одной из трех схем. При выборе необходимо учитывать, что каждая имеет свои плюсы и минусы. В качестве основы выбора выступает схема разводки труб. Диагональное не используется в городских квартирах, так как в них обычно имеет место быть боковое подсоединение. Однако некоторые домашние мастера и специалисты при выборе эффективной системы предпочитают именно диагональный вариант.

Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно. Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз.

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления вы можете реализовать самостоятельно. Работы следует начать с подготовки батареи. Для этого нужно позаботиться о наличии:

самих отопительных устройств;
запорной арматуры;
труб;
фитингов;
других дополнительных приборов по типу счетчиков учета тепла, крана Маевского и термоголовки.

На первом этапе проведения работ устанавливается радиатор. При этом необходимо учитывать правила. Это обусловлено тем, что от них будет зависеть эффективность теплоотдачи. Когда используется диагональное подключение радиатора отопления, часть оконного проема должна совпадать с осью радиатора. До верхнего коллектора от подоконника необходимо соблюсти расстояние в пределах 15 см. Что касается шага от пола до нижней части коллектора, то он должен быть таким же. От стены до батареи необходимо ставить расстояние в 5 см. Погрешности могут иметь место быть. Если идет речь о расстоянии до подоконника или пола, то погрешность может достигать 4 см, тогда как шаг между батареей и стеной может быть увеличен или уменьшен на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, то должны учитывать некоторые допущения, которые повлияют на интенсивность теплоотдачи. Например, если в помещении отсутствует подоконник, то этот показатель может быть увеличен максимум на 20%. Приближение батареи к полу снизит теплоотдачу на 7%. Для повышения эффективности отдачи тепла профессионалы рекомендуют дополнять радиатор отражающим экраном, который устанавливается на стену. Использовать для этого можно лист ДВП или картон, каждый из которых покрывается фольгой. В этом случае теплоотдачу удастся увеличить на 25%.

Если вы хотите добиться правильной работы радиатора, то следует подойти к проведению и установке с максимальным вниманием. Важно правильно выставить прибор по горизонтали. От перекосов можно избавиться, используя уровень. На этом этапе важно будет нанести разметку. Как только разметку удастся нанести, можно устанавливать кронштейны.

В качестве крепежа используется саморез, устанавливаемый на пластмассовые дюбели. В продаже сегодня можно встретить кронштейны, которые имеют форму штырей. Они вкручиваются в дюбель внушительного диаметра. Теперь всё готово, чтобы установить радиатор и подключить его к системе трубопровода.

Комплектация радиатора для диагональной схемы

Диагональная схема подключения радиаторов отопления обязательно предполагает комплектацию батареи. Для этого ее дополняют с помощью которого вы сможете спускать воздух. Нужно позаботиться о наличии металлических муфт, которые еще известны как американки. Они устанавливаются в патрубок, для этого нужно применить резьбовые металлические муфты. К последним укрепляются вентили, на каждый патрубок должен приходиться один такой элемент. Это позволит отсечь батарею от отопительной сети, если вы столкнетесь с необходимостью ремонта. Сама система при этом будет работать в штатном режиме.

Дополнительные сведения о диагональной схеме подключения

Диагональная схема подключения радиаторов отопления в городских квартирах используется довольно редко. Однако, по мнению специалистов, данная методика может использоваться, если число секций в одной батарее превышает 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не сможет осилить такое количество секций. Крайние будут оставаться немного теплыми, и толку от них не будет.

Такая схема применяется в двухтрубной системе разводки. Падающий контур необходимо подсоединить в верхний патрубок, тогда как обратный - в нижний. Если циркуляция принудительная, то подсоединение может осуществляться наоборот, однако в этом случае вы столкнетесь со снижением эффективности.

Для справки

Когда используется диагональное подключение радиаторов отопления в частном доме, тепловые потери через батареи составляют 2%. Поэтому при осуществлении теплотехнических расчетов в этом случае берется коэффициент, который составляет 1,1.

Основные разновидности подключения

Существует еще и одностороннее подключение, при котором труба подачи горячей воды и труба обратки будут подключены с одной стороны радиатора. Применение данного принципа является рациональным для одноэтажных построек. Подходит схема в том случае, если вы хотите подключить длинный радиатор с количеством секций до 15. Но если данный параметр будет увеличен, то эффективность обогрева снизится, ведь последние секции будут холоднее.

Рассматривая основные варианты подключения радиаторов отопления, следует обратить внимание еще и на нижнее подключение, которое подходит для тех систем, трубы которых проходят под поверхностью пола. В этом случае над поверхностью будет небольшой отрезок трубы, подводимой к нижнему патрубку. Подводящая труба устанавливается с одной стороны батареи, тогда как отводящая - с другой. Минусом данного метода выступает существенное теплопотери, которые достигают 15%. В верхней части батарея может прогреваться не полностью.

Важно помнить

Однотрубное диагональное подключение радиаторов отопления используется довольно редко, ведь подобная схема имеет существенный недостаток, выраженный в отсутствии возможности регулировки подачи тепла. Таким образом, у пользователя не будет возможности корректировать степень нагрева радиаторов, в некоторых случаях эта особенность является значительным минусом. Однако теплоотдача рассчитывается еще при создании проекта отопления, а в дальнейшем она должна соответствовать заданным параметрам.

Основные преимущества диагонального подключения

Диагональный способ хорош тем, что с его помощью можно обеспечить наиболее высокий коэффициент теплоотдачи. Это верно, если проводить сравнение с остальными вышеописанными схемами. Иными словами, в случае с диагональным подключением можно обеспечить помещение максимальным количеством тепла. Диагональное подключение радиаторов отопления в квартире должно обеспечить движение теплоносителя внутри батареи с образованием контура градиента.

Эффективность данной схемы может снизиться, что произойдет при большом количестве секций. Но даже в этом случае предельное их число может составить 24, тогда как при боковой схеме этот параметр составляет всего лишь 12. Данную особенность можно считать важным достоинством, ведь вы можете использовать более длинные радиаторы. При боковом подключении увеличение количества секций будет сопровождаться менее эффективной работой расположенных по бокам элементов.

Основные недостатки

Диагональное подключение радиаторов отопления, плюсы и минусы которого описаны в статье, может быть использовано и вами. Важным недостатком данной схемы выступает не слишком привлекательный дизайн. Ведь нельзя поспорить с тем, что дополнительная труба выглядит не очень эстетично. Она соединяет обратную трубу и верхний патрубок радиатора, первая из которых проходит снизу. Минусом можно считать и то, что не во всех городских квартирах есть возможность обеспечить такой вид подключения. Ведь при строительстве советских многоэтажек стремились к минимальному расходу материалов, и часто не устанавливали отдельный байпас.

Заключение

Диагональное подключение радиатора отопления при однотрубной системе хоть и нежелательно, но всё же возможно. Но при этом вы должны учитывать, что для увеличения уровня теплоотдачи важно брать во внимание повышающий коэффициент, который иногда достигает 1,2. Таким образом, паспортную теплоотдачу необходимо увеличить на 20%.

Если говорить о том, от чего в первую очередь зависит комфорт в доме, то одним из первостепенных факторов будет тепло. Именно оно «вдыхает жизнь» в любое строение, независимо от того речь идет о роскошном доме в несколько этажей или малогабаритной квартире в здании старой постройки. Чем же обеспечивается тепло? Естественно грамотно созданной системой отопления. Причем в современных условиях она должна быть не только эффективной, но и экономной, а подобного баланса добиться совсем непросто. Хотя, ничего невозможного в принципе не существует, поэтому на страницах нашего сайта мы последовательно рассказываем, каким образом создать отличное отопление в жилище. На этот раз наша тема: схемы подключения радиаторов отопления. Это один из важнейших моментов при устройстве отопительной системы, который может быть реализован несколькими способами.

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

опущены от низа подоконника на 100 мм;
от пола находятся на расстоянии 120 мм;
отстоят от стены на расстоянии 20 мм.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса
