Что нужно для подключения посудомоечной машины. Установка и подключение посудомоечной машины к водопроводу, канализации и электросети. Установка встраиваемой техники

Производители собирают посудомоечные машины по разработанной схеме. Расположение и тип узлов схожи, поэтому устройство рассматривают на одном примере. В статье описано подключение аппарата к водопроводу, электрической сети и его проверка на протечку. Описание компактных моделей, размещаемых на столе есть в конце.

Устройство посудомоечной машины

Компоненты посудомоечной машины расположены в металлическом или пластиковом корпусе. Каркас собран из металлических стоек, которые принимают нагрузку от двигателей и насосов. Внутри бункера посудомойки стенки изготовлены из нержавеющей стали. Сделано это для продления срока службы при воздействии воды и моющих средств. Столовые приборы загружаются в посудомоечную машину через переднюю дверцу, которая откидывается на 90 градусов. Двойка на схеме – пружина, которая делает движение створки плавным и облегчает закрытие. Тарелки, вилки и другие предметы раскладываются по корзинам. Верхняя обозначена цифрой 1.

Поддонов в посудомоечной машине два или три. Высота меняется под габариты посуды. Корзины съемные или несъемные. Производители предусматривают откидные пластиковые держатели для ножек фужеров. Цифрой 3 на иллюстрации выше обозначены разбрызгиватели или коромысла. Их роль – подача направленной струи воды. Распылители вращаются, покрывая внутренний радиус посудомоечной машины. Столовые приборы обдаются холодной и горячей водой. Для отслеживания температуры встроено термореле (4).

Остатки пищи, попадающие с грязной посудой в машину, задерживаются при отводе жидкости через фильтры (5). С канализационной трубой посудомойка соединяется сливным шлангом (6). Рукав схож с применяемым в стиральных машинках. Уровень воды и давление отслеживаются реле под номером 7. Жидкость отводится под давлением, что важно при перепаде высоты отверстия в посудомоечной машине и в канализации. Делается это насосом (8). В днище посудомоечной машины установлен датчик протечки (10). Если его сенсоры замыкаются жидкостью, то он перекрывает входной клапан (17). Сигналы к компонентам поступают от блока управления под номером 11. Давление воды внутри машинки нагнетается насосом (12). Вместе с жидкостью подается моющее средство, проходящее через дозатор (16).

Если в процессе программы дверца посудомоечной машины откроется, то вода уйдет к соседям снизу. Чтобы этого не произошло, защелка с блокировкой под номером 15 удерживает створку. Пар остается в бункере благодаря уплотнительной резинке (18). Посудомойка без подвода горячей воды нагревает ее ТЭНом под номером 20. Опция в приборе – второй нагреватель и вентилятор. Последний монтируется в посудомойках с функцией турбосушки. Посуда ополаскивается чистой водой, поэтому в моделях посудомоек устанавливается датчик жидкости, чтобы средство не попадало на вымытые столовые приборы.

Для посудомоек с двумя или тремя системами сушки предусматривают датчик. Сенсор анализирует температуру воздуха в кухне и выбирает программу. В премиальных моделях посудомоек присутствует анализатор жесткости. Он добавляет в воду соль для смягчения и подбирает режим мытья. Процесс отслеживают на цифровом дисплее или на светодиодных индикаторах посудомоечной машины. Третьим вариантом является «луч на полу». На участок, рядом с машинкой проецируется красная или зеленая точка, которая указывает на пройденный этап.

Принцип работы посудомоечной машины

Клавишей включения активируется посудомоечная машина. Прибор информирует о рабочем состоянии индикацией на дисплее или одновременным секундным мерцанием светодиодов. Осуществляют загрузку посуды в корзины посудомойки, закрывают дверцу и выбирают программу. Блокируется сливной клапан и активируется впускной. Вода поступает в посудомойку по заливочному шлангу. Проходит ионообменник для смягчения и сливается в водосборник. При достижении уровня срабатывает датчик и закрывает впускной клапан. Жидкость греется до температуры, предусмотренной режимом.

Циркуляционный насос подает нагретую воду по каналам посудомойки к разбрызгивателям. Через форсунки жидкость обмывает посуду. Стекая по стенкам машинки, попадает в фильтр, очищается и используется повторно. Параллельно вода насыщается моющими средствами. После цикла мойки приборы ополаскиваются холодной жидкостью. Отработанная сливается после активации клапана. На втором и третьем этапе ополаскивания посудомойка использует теплую или горячую воду. Тарелки, ложки и вилки сушатся конденсационным методом, в котором влага испаряется из-за разности температур. При турбосушке активируется вентилятор.

Замечание! После завершения цикла мойки, машинка подает звуковой сигнал или выводит сообщение на дисплей.

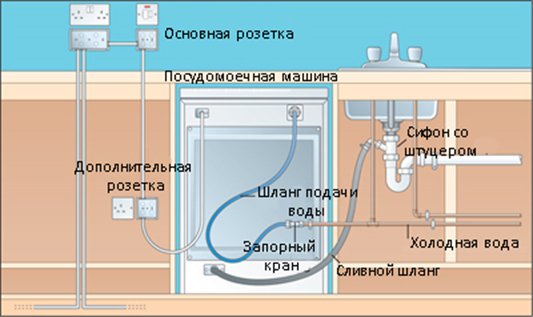

Подключение посудомоечной машины своими руками

Для подключения посудомоечной машины используют следующий набор инструмента:

уровень;
фильтр грубой очистки;
сифон с входом для слива;
кабель;
разводной ключ;
уплотнительная лента;
бокорезы;
шаровый кран;
розетка с заземлением;
дифференциальный автомат.

Экономить на комплектующих не стоит, т. к. от этого зависит срок службы посудомоечной машины.

Установка посудомойки на место

Посудомойки бывают соло и встраиваемыми. Первые устанавливаются на желаемом участке без или с привязкой к мебели. Для встраиваемых при проектировании кухонного уголка делается ниша, которая по габаритам соответствует машинке. Если длина сливного шланга посудомойки превысит 1,5 метра, то будут проблемы с насосом при сливе. Это учитывается при выборе места под посудомойку. Когда выдержать расстояние не получится, то машинку монтируют в ванной. Рядом с посудомойкой размещают розетку с заземлением.

Внимание уделяют плоскости пола под посудомоечной машиной. Не должно быть перекосов, это проверяют пузырьковым уровнем. Модели приборов имеют регулируемые ножки, нивелирующие небольшие погрешности. Для компактных посудомоечных машин, которые устанавливаются на стол или подставку, не делают стационарный слив. Шланг крепится к раковине при использовании. Если в посудомойке отключаемый насос, то его не используют, т. к. из-за перепада уровня вода уходит сама.

Подключение посудомоечной машины к электросети

Производители посудомоечных машин указывают мощность подключения в паспорте. Для однофазной сети она не превышает 3,5 кВт. Розетка под машинку должна выдерживать силу тока в 16 ампер. Ее размещают на расстоянии в 1–1,5 метра от посудомойки. Потери на кабеле питания машинки будут небольшими, что не приводит к перегреву. Линия прокладывается от распределительного щитка, в котором устанавливают отдельный автомат. Используют дифференциальный на 16 А, т. к. его чувствительность меньше, чем у УЗО, что предотвратит ложные срабатывания.

Провод помещают в штробу, если ремонт еще незавершен. Если отделка закончена, то проводник протягивают в кабель-канале. Покупают ВВГ или ППВ 3×2,5. Контакты фиксируют пластинчатыми зажимами, чтобы кабель не ушел из-под винта. Смежная розетка со стиральной машинкой не используется, т. к. общее потребление превышает допустимое. На время, когда посудомойка не задействована, питание выключают в щитке.

Подключение посудомоечной машины к водопроводу

Перед подключением посудомоечной машины к водопроводу перекрывается входной вентиль. Такой шаг предотвращает протечки в процессе монтажа переходников, фильтра и клапана. Подключают посудомойку гибким шлангом. Тройник устанавливают в месте, где смеситель соединен с водопроводом. Резьба переходника уплотняется тефлоновой лентой. Витков не должно быть много, т. к. ее закусит и снимет. После тройника устанавливается шаровый кран. Его задача – вручную отключать посудомоечную машину для ремонта или замены патрубка. После крана монтируется фильтр тонкой очистки, предотвращающий попадание ржавчины и мусора в механизм машинки. Гибкий шланг накручивается на отвод фильтра без уплотнительной ленты, т. к. в гайке есть резиновая прокладка.

Посудомойку можно установить в домах, где отсутствует водопровод, например, на даче. Для этого на чердак поднимают пластиковый бак. Его крепят деревянными или металлическими распорками. Стенки утепляются пенополистиролом или минеральной ватой, чтобы вода не замерзала зимой. От емкости подводят трубу и подключают аппарат. Бак наполняют водой из колодца или скважины глубинным насосом. Перед покупкой машинки, важно убедиться, что для нее хватит давления жидкости, идущей самотеком.

Совет! Входной кран на посудомоечную машину перекрывают, когда она не используется. Делается это для продления срока службы заливного клапана.

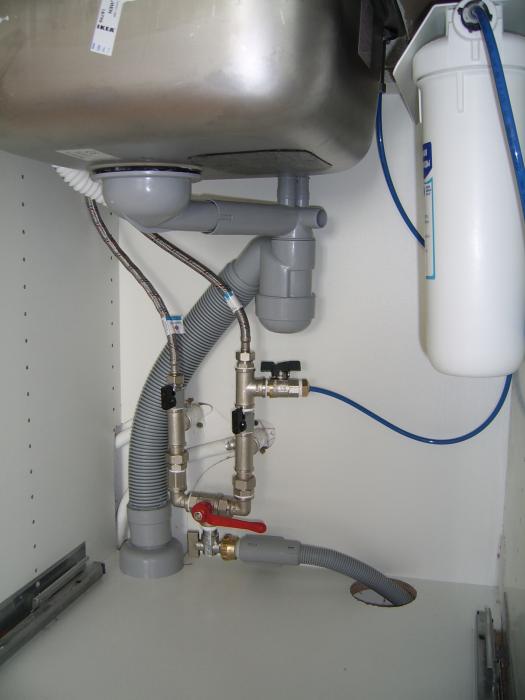

Для моделей посудомоек с двойным подключением делается подвод холодной и горячей воды. Последнюю не стоит брать из водопровода. Она наполнена примесями, что испортит механизм машинки и увеличит плату за тепло. Горячую воду к посудомоечной машине подводят от бойлеров или накопительных емкостей через фильтр. В этом случае экономия будет очевидной, т. к. используется излишек жидкости и не включается ТЭН посудомойки.

Если на входе в смеситель уже подключена стиральная машинка через тройник, то монтировать еще один под посудомойку нет смысла. Проблема – увеличение нагрузки на резьбу и отсутствие пространства под мойкой. Рационально установить коллектор. К нему делают подвод и водоразборные точки подключают к выводам гибкими шлангами. На ввод коллектора и на его выходы ставят краны. Первый перекрывает узел, остальные каждый прибор отдельно.

Посудомойку подключают к стальной трубе. Если рядом с машинкой проходит магистраль, то не нужно тянуть шланг. Используют латунную седловую врезку. Переходник подбирают под диаметр трубы и монтируют как хомут. Сверлится отверстие в трубе, через которое вода поступает к посудомойке. На врезку накручивается кран, устанавливается фильтр и делается подвод к посудомоечной машине.

Подключение посудомоечной машины к канализации

При подключении слива посудомойки перекрывать стояки не нужно. Если машинка ставится на кухню, которая в использовании, то меняется сифон. Приобретается такой, как видно на фото выше. В нем предусмотрен отвод для шланга. Слив крепится выше гидрозатвора, чтобы запахи из канализации не просачивались на кухню. Переходник размещают углом вверх, чтобы при использовании раковины, вода из нее не попадала в посудомоечную машину. Шланг фиксируется на отводе хомутом. Если этого не сделать, то под напором насоса его сорвет.

Совет! Точка подключения шланга к сифону не должна находиться выше указанной в паспорте. Если этого не сделать, то посудомойка остановится с ошибкой.

Заменить сифон под мойкой не всегда возможно, т. к. он может быть занят стиральной машинкой или труднодоступен. В этом случае используют косой тройник для посудомойки. Он представляет собой канализационный угловой отвод. Разъединяют узел, где сифон мойки подключен к канализационной трубе, и вставляют переходник. В одно из отверстий подключается гофра от раковины. Во второй вставляется уплотнительное переходное кольцо. В последнее опускается гибкий шланг от посудомоечной машины. При таком подключении используется петля или «антисифон». Пример виден на фото выше. Делается это для водяного затвора, который удерживает запахи.

Совет! Подключение посудомойки к канализации при ремонте выполняется настенным сифоном.

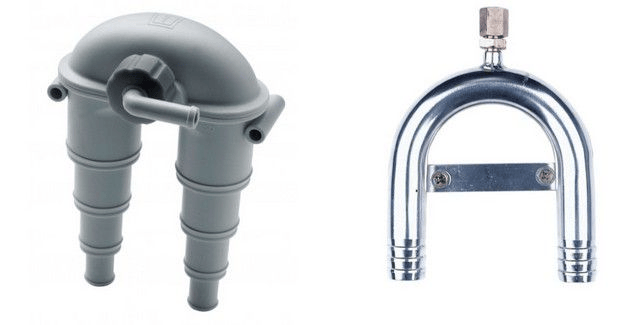

Если производитель положил в комплект к посудомойке клапан для воздушного разрыва, то его устанавливают между машинкой и сливным отверстием. Элемент крепится к столешнице или к задней стенке мебели. Сверху отверстие закрывается декоративной накладкой. Видео об установке и подключении посудомойки есть ниже.

Проверка посудомоечной машины на протечку

После подключения посудомоечная машина не задвигается к стене. Плавно подается вода на заливной шланг посудомойки. Когда он открыт полностью поверяются резьбовые стыки. Они должны быть сухими. Если все в порядке, вентиль перекрывают и ставят посудомойку на место. Запускают короткий режим без посуды. В процессе наблюдатель находится рядом с машинкой. Если не выбило автомат, нет протечек на входе и выходе, то монтаж успешен.

Посудомойка на столе

Подключение настольной посудомойки осуществляется по примеру, описанному для полноразмерной. Разница заключается в подводе шланга залива и слива. Для них предусматривают отверстия в столешнице или за ней. Используют пластиковую накладку, чтобы скрыть сколы по краям реза. Если настольная машинка заложена в проект, то водопроводная и канализационная труба укладываются в штробу, а выводы делаются на уровне посудомойки.

При размещении сливного шланга от посудомойки в раковине, его фиксируют, чтобы он не выскочил и не затопил соседей. Посудомоечные машины от бренда Electrolux капризны к уровню пола. Отклонение при установке не должно превышать двух градусов. Техника от Siemens приобретается до заказа кухонного уголка. Габариты машинок этого бренда могут не соответствовать стандартам, поэтому их замеряют по факту. Если изменить последовательность, то посудомойка не влезет или останутся зазоры с мебелью.

Заземление от прибора подключается к контуру. Нельзя делать этого к газовой или водопроводной трубе. В многоэтажном доме по ним идут наводки, способные навредить электронике посудомоечной машины. Между стеной и торцом посудомойки зазор делают от 5 см. Это необходимо для циркуляции воздуха, которых вентилирует компоненты техники. Схемы подключения, приведенные в статье, общие. Для каждой модели в паспорте приводятся указания от производителя. Опираться следует на заводские стандарты.

Сетевые фильтры, готовые удлинители и электрические переходники не используются при подключении посудомоечной машины. Недостаточное сечение проводов или плохой контакт приводит к перегреву, поломке прибора или к поражу. Если нет возможности разместить розетку рядом с прибором, то удлинитель собирается самостоятельно. При монтаже посудомойки рядом с электрической плитой, холодильником или стиральной машинкой для каждого прибора подводится отдельная линия. Делается это для ликвидации сетевых помех и перегрузки.

Заключение

В посудомоечных машинах производители предусматривают отстроченный старт. В этом случае прибор программируется на работу ночью, когда нагрузка на сеть ниже. Опция актуальна для двухтарифных счетчиков. Чтобы ТЭН посудомойки служил дольше, используют добавки, предотвращающие образование накипи. Если в доме есть дети, то при покупке посудомоечной машины учитывается режим защиты от малышей, блокирующий управление.

Технический прогресс границ не знает. Кропотливый труд ученых, разработчиков и производителей делает нашу жизнь с каждым днем удобнее и комфортнее. В отрасли бытовых электроприборов нам часто предлагаются новые разработки известных производителей, которые способны сэкономить наше время и облегчить домашний труд. Посудомоечная машина – одно из таких созданий. Не всегда после тяжелого дня есть силы или время приводить кухню в порядок после вечерней трапезы или перемывать посуду после приема гостей.

Любая, даже маленькая посудомойка способна экономить не только время хозяйки, но также и расход воды. При нынешних тарифах на коммунальные услуги и использование природных ресурсов приобретение столь полезного агрегата может окупиться всего за пару лет эксплуатации. Сегодня уже для многих посудомоечная машина является обязательной частью оснащения кухни, а для тех, кто только приобрел ее – желаемой покупкой. Но для того чтобы прибор раньше времени не вышел из строя и прослужил как можно дольше, его нужно правильно установить.

Установка посудомоечной машины, произведенная своими руками, сэкономит финансы и время, но не многие знают все тонкости и нюансы данного процесса. К каждой модели прилагается инструкция по установке, но рассчитана она, как правило, на специалистов, обладающих определенными навыками и знаниями.

Виды посудомоечных машин

Современные посудомоечные машины делятся на три основные разновидности:

Настольные;
Отдельно стоящие;
Встраиваемые.

Самая маленькая машина относится к настольным моделям. Ее габариты допускают установку агрегата прямо на столешницу. Отдельно стоящие модели требуют лишь подключения к электросети и коммуникациям, они устанавливаются отельным модулем или в ниши кухонного гарнитура. Больше всего сложностей при монтаже коммуникаций и установке самой машины доставляют именно встраиваемые модели, о которых и пойдет речь далее.

Преимущество встраиваемой машины посудомоечной над другими моделями в том, что они не уничтожают целостность задумки дизайнера или попросту не нарушают эстетику интерьера помещения. Встраиваемые посудомойки прячутся под коробом, являющимся частью кухонного гарнитура, а их фасады закрываются декоративными фасадами. Если ваша кухня маленькая, то встраиваемая модель именно для вас.

Посудомоечная машина может функционировать при наличии воды и электричества, совместное взаимодействие которых небезопасно. Поэтому установка и подключение подобной техники – дело максимально ответственное.

Еще при оформлении заказа на новую кухню, установку встраиваемой машины-посудомойки можно заказать у специалистов. Но это не всегда является удобным по причине лишних затрат. К тому же, чтобы правильно принять работу во избежание дальнейших неприятностей, в нюансы установки следует вникать тщательным образом.

Можно установить машину своими руками, ведь все, что делается для себя – делается качественно.

Основные нюансы установки

Некоторые встраиваемые модели являют собой дополнительную секцию кухонного гарнитура. Они оснащены колесиками и с легкостью задвигаются в нишу под столешницей после подключения к электросети и коммуникациям.

В основном, встраиваемые посудомоечные машины имеют фиксированные габариты:

Ширину 450 или 600 мм;
Высоту 820 мм;
Глубину 550 мм.

Для того чтобы посудомойку можно было встроить без изменения размеров и формы мебели, производители встраиваемых моделей отнимают от типичных размеров несколько миллиметров. Короба под встраиваемую технику также выпускаются с небольшим запасом. В комплектации со всей техникой поставляется элементарная инструкция по ее установке своими руками.

Правила, по которым производится установка встраиваемой посудомойки, подразумевают 50 миллиметровое вентиляционное воздушное пространство за задней стенкой агрегата.

Некоторые схемы установки посудомоек включают в себя специальные шаблоны, по которым сверлятся отверстия для навешивания декоративных дверей короба. Модуль управления электроприбора при этом располагается в торцевой части «родной» дверцы агрегата. Как правило, все стационарные бытовые электроприборы оснащены ножками с регулируемой высотой, что позволяет плотно подогнать машину к коробу и правильно выставить горизонт. Для более жесткой фиксации некоторые модели посудомоек включают в себя крепежные уголки, которыми агрегат крепится к коробу при помощи самонарезающих винтов.

Как встроить посудомоечную машину в готовую кухню (видео)

Выбор места под посудомойку

Современные кухонные гарнитуры включают в себя специальные ниши со стандартными креплениями под встраиваемую технику. Но встречаются модели встраиваемых посудомоек с нестандартным типом крепления. Поэтому, если планируется установка такой машины в готовую кухню, при покупке мебели следует обратить внимание на ее паспорт, где указаны производители посудомоечных машин и типы крепления, совмещаемые с типом короба выбранной конструкции.

В случае, если по каким-либо причинам во время покупки мебели или посудомоечной машины данный момент был упущен, можно переставить крепежные планки внутри короба при помощи шуруповерта.

Инструменты и материалы

Прежде чем начинать установку встраиваемой посудомойки своими руками, необходимо запастись всем необходимым. Из материалов вам понадобится:

Розетка немецких стандартов («евро розетка»);
Трехжильный кабель сечением 1,5 мм;
Врезка для водоотведения;
Шланг для подачи холодной воды;
Сливной шланг;
Канализационный тройник;
Гофра с резиновой манжетой;
Ниппель;
Переходник;
Угловой кран;
Сифон с дополнительным сливным отводом;
Автомат на 16 А;
Трехпроходной кран;
Угол;
Хомут;
Пакля или фум-лента;
Крепление для сливного и приливного шлангов;
Фильтр грубой и тонкой очистки воды;
Система аква-стоп (при условии, если она не встроена в устанавливаемый электроприбор).

Необходимый инструмент:

Газовый ключ;
Шуруповерт;
Строительный уровень;
Измерительная рулетка;
Пассатижи.

Подключение агрегата к электропроводке

Для того чтобы обеспечить встраиваемую посудомоечную машину электропитанием, используются надежные розетки немецких стандартов, оснащенные надежным заземляющим проводом. В многоэтажных домах заземляющий провод вместо заземления подключается к глухой нейтрали. Если розетки в квартире еще не заземлены, необходимо привлечь специалиста в данной отрасли.

Самостоятельная замена на проводе посудомоечной машины стандартной вилки на вилку упрощенного образца приведет к потере гарантии на электроприбор и риску для жизни при эксплуатации агрегата.

Для подключения посудомоечной машины к электросети необходима установка дополнительной розетки на расстоянии 250 – 350 мм от уровня пола. Шнур электропитания сделан коротким неспроста: в обычную розетку подключать машину нельзя. Розетка для посудомойки отводится от основного контактного соединения через 16 амперный автомат. Это необходимая мера безопасности при работе с данным электроприбором.

Подключение к системе водоснабжения

К водопроводному стояку устанавливается тройник с угловым краном, где ответвление с краном будет использоваться для подключения посудомойки. К этому ответвлению подключается приливной шланг, который входит в комплектацию. В случае, если для подключения машины используются жесткие трубы, перед запорным краном необходимо установить фильтр грубой очистки. Это необходимо для того, чтобы в кратчайшие сроки не потребовалась замена нагревательного элемента посудомоечной машины.

Более простой способ подключения посудомойки к водопроводу заключается в подсоединении приливного шланга напрямую к крану раковины. Недостатки данного способа:

Во время цикла работы машины доступ к крану будет ограничен.
Приливной шланг на кране выглядит не очень эстетично.

Данный способ не очень удобен в силу своей простоты, но приемлем как временный вариант.

Отвод воды

Для подключения посудомойки к системе канализации потребуется замена сифона под кухонной раковиной. Вместо традиционного сифона устанавливается сифон с дополнительным водоотводом. Когда сифон установлен, к дополнительному отводу подключается сливной шланг агрегата, входящий в комплектацию.

При подключении сливного шланга следует избегать перегибов. Это может привести к поломке насоса посудомоечной машины.

Установка корпуса

После подключения к электросети и коммуникациям, посудомоечная машина устанавливается по уровню посредством регулировки высоты ножек. Прежде чем встраивать ее в мебельный гарнитур, необходимо произвести пробный запуск без посуды, но с моющим средством. Чтобы правильно встроить посудомойку, следует обратить внимание на некоторые моменты:

Мебельный корпус с внутренней стороны рекомендуется оклеить пароизоляцией для продления его срока службы.
В случае, если опорой машины является не пол, а цоколь гарнитура, он должен быть прочным и установленным по горизонтальному уровню.
Не рекомендуется устанавливать короб с посудомоечной машиной вблизи варочной панели или электродуховки.
При настройке высоты машины важно учитывать тот факт, что высота посудомойки должна соответствовать уровню столешницы.

Чтобы скрыть посудомойку от посторонних глаз, к дверце машины монтируется декоративный фасад. В комплектацию со встраиваемыми посудомоечными машинами входят специальные шаблоны, по которым производится крепеж фасада. Элементы крепления устанавливаются в пазы на корпусе машины и производится монтаж декоративной панели или дверцы.

Установка фасада посудомойки (видео)

Выводы

Для того чтобы самостоятельно встроить посудомоечную машину в мебельный гарнитур кухни и правильно произвести ее подключение к электропитанию и коммуникациям, необходимо знать определенные нюансы установки и подключения агрегата и не бояться сделать что-то не так, ведь базируясь допущенными ошибками складывается жизненный опыт.

В статье мы расскажем, как правильно выбрать место для установки посудомоечной машины, в каком порядке ее подключать. После доставки посудомойки на дом вы сможете сразу выполнить подключение и запуск своими руками, не переплачивая за услуги мастера.

Как установить посудомойку на кухне

Есть два варианта установки ПММ: в готовую кухню либо в заранее отведенное место в кухонном гарнитуре. Посудомоечные машины различаются по типу и габаритам:

Компактная. Вмещает от 3 до 5 комплектов посуды. Размеры 50х60х50 см. Устанавливается на столешницу или под раковину.

Узкая. Ширина 45 см, вместительность от 6 до 10 комплектов. Может быть полно- и частичновстраиваемой.

Полноразмерная. Габариты 65х65х90 см, вмещает от 10 до 15 наборов посуды. Может быть встроенной и отдельностоящей.

Обычно производители в любом кухонном гарнитуре предусматривают место для размещения техники. Для этого берутся размеры узкой посудомойки, к ним добавляется 5-10 см со всех сторон. Если в вашем комплекте нет специального шкафа, тогда лучше подобрать отдельностоящую машину. Установить ее можно в любом удобном месте, даже между тумбами.

При выборе отдельностоящей ПММ нужно учитывать, чтобы внешний вид корпуса сочетался с дизайном кухни.

Если вы заранее подготовили чертежи для размещения посудомойки Samsung, Miele или другой марки, проблем с установкой не возникнет. В противном случае, для встраивания подбирайте тумбу недалеко от мойки. Учитывайте, что расстояние от корпуса ПММ до задней стенки должно быть не менее 5 см для нормальной вентиляции.

Если у вас небольшая семья, а площадь кухни не позволяет установить полногабаритную модель, выбирайте настольный вариант. Поставить ее можно под мойку, а правила подключения не отличаются от других моделей.

Прежде чем покупать встраиваемую технику, измеряйте размеры кухонного шкафа.
Ножки посудомойки могут регулироваться по высоте. Используйте уровень для ровного размещения машины. Некоторые модели Hotpoint Ariston, Whirlpool очень чувствительны к наклону даже в 2 градуса. Это может сказаться на их дальнейшей работе.
Монтируйте машину вблизи раковины. Так будет легче подключить слив и воду без необходимости наращивать шланги. Специалисты заявляют, что удлинение шлангов может привести к протечке, а также создаст большую нагрузку на сливной насос.

При встраивании в мебель установите под столешницу металлическую пластину, которая защитит дерево от пара. Во встраиваемых моделях пластина идет в комплекте.

Загляните в инструкцию по эксплуатации. Там указан порядок монтажа и встраивания посудомойки. В комплекте идут шаблоны для навешивания двери.

Для подключения техники к сети используется отдельная влагостойкая розетка. Запрещается выполнять подключение через удлинители и тройники.

Самостоятельное подключение посудомоечной машины

Рекомендуется сразу установить машину на месте, а затем заниматься подключением. Но в случае со встроенной моделью удобнее сначала подсоединить шланги, а потом крепить машину в нише или шкафу. Как установить встраиваемую ПММ , читайте в нашей отдельной статье.

Что нужно для подключения

Комплектующие:

евророзетка с влагостойким корпусом и заземлением;
медный трехжильный кабель (для организации проводки);
стабилизатор;
латунный тройник с запорным краном;
муфта;
угловой кран;
удлинитель и дополнительный шланг;
сифон с двумя выводами (для подсоединения посудомоечной и стиральной машины одновременно);
шланг «Аквастоп» (если нет в наличии);
фум-лента для герметизации соединений;
фильтр;
хомуты, прокладки.

Инструменты:

плоскогубцы;
отвертка;
гаечный ключ;
уровень.

Организация электропроводки

Шнур посудомоечной машины специально сделан коротким. Вилка европейского типа может подключаться к специальной розетке, которая располагается не выше 45 см от пола.

Самостоятельная замена вилки на посудомойке приводит к потере гарантии.

Как правильно организовать электрическое подключение:

Проштробить в стене канал, проложить медный провод.
Организовать влагостойкую розетку с заземлением.
Подключить розетку через 16-амперный дифавтомат. Для безопасности рекомендуется устанавливать стабилизатор напряжения. Как выбрать стабилизатор для посудомойки , читайте в отдельной статье.

Водопроводные работы

Вы знаете, как устанавливать и выполнять подключение электрической части машины. К водопроводу любая модель ПММ Korting, Hansa, Gorenje, Beko, «Икеа», «Аристон» подключается одинаково. Самым простым решением будет подсоединение через смеситель. Но если вы устанавливаете технику далеко от раковины, тогда подойдет метод врезки в трубу холодного водопровода.

Для подключения к водопроводной трубе:

С помощью болгарки отрежьте кусок трубы.
Установите отжимную муфту.
На муфту накрутите кран с запорным вентилем.
К выходу крана подключите шланг посудомойки.

Через смеситель:

Отсоедините шланг смесителя от выхода трубы.
Установите латунный тройник.
К одному выводу подсоедините смеситель.
К другому - фильтр грубой очистки и конец заливного шланга.

Теперь займитесь отводом воды.

Сливные работы

Куда подсоединять слив? Здесь также есть два варианта на выбор:

Напрямую к канализации.
Через сифон.

Для подсоединения к канализации достаточно установить на вывод переходник, к которому можно подключить сливной шланг посудомойки и стиралки. Соединения тщательно герметизируются.

При установке через сифон:

Снимите старый и установите новый сифон.
К выводу подсоедините сливной шланг посудомойки.
Обязательно скрепите соединение хомутом. При сильном напоре шланг может сорвать с места, что приведет к протечке.

Соблюдайте правильное расстояние и изгиб шланга при организации слива. Это поможет избежать сифонного эффекта (смотрите схему ниже).

Как видите, организовать установку ПММ «Ханса», «Горение» и других марок можно самим. Когда работы окончены, прогоните тестовую программу без посуды, чтобы проверить прочность соединений и работу узлов. Как выполнить первый запуск посудомойки , читайте в статье.

Видео поможет вам самостоятельно установить посудомоечную машину:

Установка и подключение посудомоечной машины требует внимательности и аккуратности. Ведь неправильное подключение сложного электроприбора может стать не только причиной некорректной работы машины, протечки воды, но и поражения человека электротоком. Самый простой способ подключить «посудомойку» - прибегнуть к услугам грамотного мастера. Если есть желание и время, можно установить посудомоечную машину самостоятельно, сэкономив деньги и лично убедившись в том, что всё сделано качественно и безопасно.

Рассказ о том, как установить посудомоечную машину(ПММ), предварим банальным, но важным утверждением: обязательный документ для установщика, который необходимо изучить самым внимательным образом перед началом работ - инструкция по монтажу.Посудомоечная машина должна быть подключена к водопроводу, канализации и электропитанию соответственно требованиям производителя. Большинство современных посудомоек бытового уровня подключаются по схожим схемам, но машины разных типов и марок имеют свои особенности, которые необходимо учитывать как при их установке, так и при эксплуатации.

Если подготовка к установке ПММ осуществляется на стадии ремонта кухни, когда ещё неизвестно, какая конкретно модель будет выбрана, желательно предварительно определиться с типом машины. В первую очередь с её габаритами и видом водоснабжения. Конечно, всегда можно по месту что-то переделать, но это лишние затраты времени и денег.

Всегда изучайте инструкции по монтажу и эксплуатации сложной бытовой техники, там содержится вся необходимая информация

О месте размещения посудомоечной машины желательно задуматься заранее. Лучше сделать это на стадии ремонта кухни, если таковой планируется. В этом случае можно заранее вписать машину в мебельный гарнитур, сделав это удобно и эстетично.

Определившись с местоположением, типом (желательно с конкретной моделью) ПММ, её габаритами, не составит проблем предусмотреть грамотный подвод всех необходимых коммуникаций, что заметно упростит установку мебели и техники. Посудомойку можно приобрести и после сборки мебели, главное, зарезервировать для неё место и подвести электричество, воду и канализацию.

Мы рекомендуем размещать ПММ в соседнем шкафу с мойкой. Во-первых, это удобно: чем меньше расстояние между мойкой, посудомойкой, сушкой, шкафами для хранения тарелок и столовых приборов, тем меньше будет уставать хозяйка. Во-вторых, шкаф под мойкой, который, как правило, не имеет задней стенки - лучшее место для размещения выводов коммуникаций для посудомойки. Обеспечен хороший доступ для проведения работ, в случае ремонта машину можно оперативно отключить.

Пространство в шкафу под мойкой - лучшее место на кухне для размещения дополнительного оборудования, в том числе выводов и подключений ПММ

Заранее всё продумать - идеальный вариант, но не всегда это возможно. Постараемся рассказать не только, как встраивается посудомоечная машина в кухню на стадии сборки мебели, но и как встроить посудомоечную машину в готовую кухню, где нужно обойтись минимумом переделок.

Подключение ПММ к инженерным коммуникациям

Для того, чтобы обеспечить безопасное подключение посудомоечной машины к электросети, рекомендуется соблюдать следующие правила:

Нельзя использовать удлинители и тройники, для ПММ необходимо оборудовать отдельную розетку.Сделать её следует поблизости от машины таким образом, чтобы при необходимости можно было достаточно быстро вынуть вилку из штепселя. Встречаются рекомендации размещать розетки для техники ниже уровня шкафчиков, в зоне плинтусов. Мы считаем такое решение не самым лучшим и советуем сделать розетку в шкафу под мойкой, на высоте 25-40 см от пола. Легче и быстрее убрать мешающие предметы из шкафа, чем тянуться рукой в тесном пространстве к далеко расположенному штепселю.

К розетке для ПММ желательно провести от щитка отдельный медный трёхжильный электрокабель сечением не менее 3х2.5 мм2, установив на эту линию УЗО или автомат-размыкатель на 16 А (для некоторых малогабаритных моделей достаточно кабеля сечением 3х2 мм2 и автомата 10 А).

Что делать, если нужно встроить посудомоечную машину в готовую кухню, где уже сделан ремонт и не получается проложить отдельный кабель?Допускается подключить посудомойку к группе розеток вместе с не очень мощными электроприборами: СВЧ, электрочайником, холодильником. Категорически нельзя подключать ПММ на одну линию с электроплитой.При проблемах с установкой автомата на щитке его можно поставить непосредственно перед розеткой или их группой.

Если в питающей сети случаются заметные (более 10%) отклонения от стандартного напряжения 220–240 B, рекомендуется установить на электролинию стабилизатор напряжения.

Розетка должна иметь подключенный заземляющий контакт. Однако не во всякой квартире или частном доме имеется заземление.

Правильное устройство элетропитания бытовой техники - вопрос не только комфорта, но и безопасности

Подключение к электросети без заземления

Что делать тем, у кого в электропроводке отсутствует третья, заземляющая жила?

Проще всего владельцам частного дома. Они имеют возможность сделать заземляющий контур рядом с домом, подключив к нему электросеть. Как - тема для отдельного разговора, но это не такая уж сложная задача, а наличие контура при грамотной разводке сделает безопасной всю электросистему.

Сложнее жильцам многоквартирных домов. Возможно, заземление в здании всё-таки есть, но оно не заведено в квартиру. Заземление, как правило, присутствует в тех домах, где есть лифты, тепловые пункты с наносными группами, магазины на первых этажах. Третьего провода может не быть на квартирном щитке, но при наличии в доме его реально завести в квартиру. Эту работу может выполнить электрик эксплуатирующей организации.

Хуже, если в здании вообще нет заземления. В качестве альтернативы выводят третий провод на планку нейтрали в щитке, но это не решает вопрос в полной мере. Правильнее провести от щитка отдельную двухпроводную линию на машину, установив на неё УЗО. При пробое на корпус человека может кратковременно ударить током, но защитное устройство отключит питание.

Тем, кто не разбирается в электрике и не знает, как правильно провести электропитание к домашней электротехнике, не стоит пытаться выполнять работы самостоятельно, лучше пригласить специалиста.

Вариант схемы подключения УЗО на отдельные линии без заземления

Подвод холодной воды

Водопроводная сеть должна соответствовать следующим параметрам: давление от 0,5 бар (0,05 МПа) до 10 бар (1 МПа), количество подаваемой воды не менее 10 л/мин.Как правило, сети соответствуют этим параметрам, но бывают исключения. Если давление ниже требуемого (это частные дома), потребуется установка насоса, повышающего давление.Если давление выше (это нижние этажи некоторых многоэтажных домов) - понижающего редуктора.

На вводе водопровода в квартиру или дом должен быть установлен сетчатый фильтр грубой очистки обязательно, фильтр тонкой очистки желательно. Если нет возможности поставить фильтр на входе в квартиру, это нужно сделать перед машиной.

Не имеет значения, как будет выведен отвод для посудомойки: отдельной трубой либо через тройник от подачи воды на смеситель. Главное, чтобы поток можно было перекрыть краном и последний был легкодоступен.

Обязательно поставьте запорный вентиль на выводе воды

Чтобы не пришлось возиться с переходниками при подключении шланга, желательно сразу подобрать кран с «правильным» присоединением. Для техники, поставляемой официально в РФ, параметры таковы: резьба наружная, диаметр ¾ дюйма, длина не менее 10 мм.

Если отвод расположен далеко, короткий шланг для подачи воды можно удлинить, но не путём наращивания, а заменой на более длинный. Если речь идёт об установке бывшей в употреблении ПММ, рекомендуем заменить шланг для подачи воды на новый. Следует убедиться, что шланг не перегнут и не перекручен.

Установка встроенной посудомоечной машины Bosch (все современные модели, за исключением некоторых компактных)и некоторых ПММ ряда других компаний изначально предусматривают защиту от протечки водопровода при разрыве шланга либо иной неисправности. В таких моделях устройство системы AquaStop входит в комплект и устанавливается на кран подачи воды перед шлангом. Работает AquaStop только при включенном электропитании. На другую технику также можно установить устройства, предотвращающие протечку воды, приобретя их отдельно.

Сегодня в продаже есть немало устройств защиты от протечек, их можно установить как на отдельное оборудование, так и на всю систему водопровода в целом

Можно ли подключить посудомойку к горячей воде и сэкономить на этом

Посуду моют горячей водой, поэтому холодную нагревает до нужной температуры ТЭН, встроенный в прибор. А электроэнергия стоит денег. Если в доме горячую воду греет электрический бойлер, нет разницы, готовить её в электроводонагревателе или непосредственно в ПММ. Но когда в квартире есть горячий водопровод или в частном доме «дешёвую» воду готовит газовый котёл, тратить электроэнергию за подогрев холодной воды в посудомойке нецелесообразно. А можно ли подать в ПММ сразу горячую воду, сэкономив ощутимую сумму? Можно, но не во все модели и с рядом оговорок:

Если горячую воду готовит проточная газовая колонка либо двухконтурный газовый котёл, подключение к ней ПММ исключено. Могут рассматриваться только централизованное горячее водоснабжение, сочетание одноконтурного газового котла с накопительным бойлером, накопительный газовый водонагреватель.

Необходимо осмотреть шланг для подачи воды от машины. При наличии в числе других на нём надписи «25ºC»,подключать можно только холодную воду.

Следует внимательно изучить инструкцию к ПММ. Если на шланге нет ограничивающих температуру обозначений, вероятно, в руководстве будет написано примерно следующее: «максимальная температура воды не более 60ºC, предпочтительно подключение к холодной воде». Предпочтительно холодная - не означает, что прибор выйдет из строя от горячей. Просто встроенный термодатчик, работа которого рассчитана на холодную воду, может некорректно определить температуру поступившей в него тёплой и не включить догрев, если это необходимо. Производитель имеет в виду, что он не отвечает, если при подключении машины к горячей воде иногда ваша посуда окажется недостаточно чисто вымыта.

Теперь об ограничении в 60ºC. Если речь идёт о приготовлении воды связкой «одноконтурный газовый котёл + бойлер», достаточно выставить на автоматике управления подогревом воды максимальную температуру не выше указанного значения. Температура горячей воды из централизованного водопровода, как правило, не превышает 60ºC. Если она выше, ПММ можно подключить через смеситель с термостатом.

Организация слива в канализацию

Во время ремонта для посудомойки можно вывести отдельный слив. Не имеет значения, где проложить и вывести трубу: в стене или полу. Следует соблюсти ряд условий:

На входе трубы в канализационную систему во избежание появления неприятного запаха необходимо разместить гидрозатвор, так как в ПММ он отсутствует. Можно использовать стандартный сифон для умывальника, собрать гидрозатвор самостоятельно из канализационных трёх уголков 90º и одного отрезка прямой трубы или приобрести специальный сифон, предназначенный для стиральных и посудомоечных машин. Он отличается компактностью, может быть наружным либо предназначенным для встраивания.

Сифон скрытого монтажа (в стену), для посудомоечных и стиральных машин

Если канализационная труба проложена в стене, расстояние по вертикали между местом подключения сливного шланга и входом гидрозатвора в стену должно быть не менее указанного в инструкции, обычно это 20-30 см.

Вход для подключения шланга должен располагаться не выше 60-80 см в зависимости от модели. Лучше пониже, на уровне около 50 см от пола.

Сливной шланг рассчитан на подключение к раструбу канализационной трубы диаметром 40 мм, к трубе 50 мм подключение происходит через резиновый переходник.

Если посудомоечная машина располагается не очень далеко от шкафа с мойкой, проще подключить её к сифону от мойки. Это тем более рациональное решение, когда происходит установка посудомоечной машины в готовую кухню и переделывать канализацию нет возможности. Многие современные мойки уже имеют специальный отвод сифона для сливного шланга от посудомойки, его нужно только зафиксировать. Если отвода нет, его можно докупить отдельно.

После того, как сливной шланг одет на отвод сифона, его желательно зафиксировать обжимным хомутиком

Сливной шланг необходимо плавно, без перегибов, изогнуть и зафиксировать несколько выше отметки его подключения к канализации. Для этого в комплекте идёт кронштейн для крепления на стену. Верх изгиба не должен быть выше 60-80 см и ниже 40-50 см от уровня пола в зависимости от модели. Если длины стандартного шланга недостаточно, его можно нарастить или заменить, но общая длина не должна превышать 3 м.

Как встроить посудомоечную машину в кухонную мебель

Про коммуникации мы рассказали, теперь речь пойдёт о том, как установить посудомоечную машину самостоятельно в мебель. ПММ различаются как по габаритам, так и по типу встраивания в мебель. Рассмотрим особенности монтажа различных видов посудомоек:

Отдельностоящие посудомойки

Отдельностоящая модель, как следует из названия, может стоять отдельно, рядом с мебелью, под общей рабочей поверхностью. Крышку её можно использовать в качестве столешницы, правда, следует учитывать, что термостойкость пластика ниже, чем у ламината. Но если отдельностоящую ПММ нужно установить в мебельный ряд, под общую рабочую поверхность, как установить посудомоечную машину под столешницу?

Есть два варианта: первый - опустить регулировочные ножки на минимальную высоту и попробовать, влезает ли машина под столешницу. Скорее всего да. Если нет, приступаем к плану Б: снимаем верхнюю крышку. В зависимости от модели для этого нужно открутить четыре винта по бокам или два сзади, но лучше заглянуть в инструкцию. ПММ со снятой крышки гарантированно поместится под столешницу при условии, что рабочая поверхность имеет стандартную высоту не ниже 85 см. Установив машину на место, подключаем коммуникации, открываем вентиль, убеждаемся в отсутствии течи воды.

Видео: подключение и монтаж под столешницу отдельностоящей модели

Встраиваемые посудомоечные машины

Как установить встраиваемую посудомоечную машину? Полноразмерная посудомойка, в отличие от другой встраиваемой кухонной техники (духовок, СВЧ, холодильников), не ставится внутрь специального шкафа. Установка встраиваемой посудомоечной машины происходит в промежуток между шкафами. Ширина ниши - 45 или 60 см, в зависимости от габаритов машины. Размер нужно выдержать очень точно, боковые стенки шкафов должны быть строго вертикальны.

Столешницу лучше устанавливать после монтажа ПММ. После того, как шланг для воды, слива и электрокабель проложены под цоколем и за шкафами к месту подключения, машина ставится на пол и задвигается в нишу.С помощью регулируемых ножек поднимается в уровень со шкафами нижнего ряда и выставляется по вертикали.

После того, как встроенная машина установлена в ряд шкафов, регулировка задних ножек становится проблематичной. Во многих моделях она вынесена на переднюю часть корпуса

Установка встроенной посудомоечной машины предусматривает фиксацию её корпуса с боковыми стенками соседних шкафов и столешницей. Но мы советуем не торопиться и сначала навесить мебельную дверку. Как установить фасад на посудомоечную машину, подробно описано в инструкции, там же находится специальный шаблон, с помощью которого размечаются отверстия для крепления фиксаторов на обратной стороне фасада. Фиксаторы входят в пазы на дверке машины. Установив мебельный фасад, ПММ необходимо выровнять по фасадам остальных шкафов. Теперь можно закрепить её корпус к соседним шкафам и установить столешницу.

Порядок навески мебельного фасада на дверку встраиваемой посудомойки

Если пространство под шкафами закрывается цокольной планкой, возможно, в зоне посудомойки придётся сделать в ней вырез. В противном случае дверка может упираться в цоколь при открывании. На какую высоту подрезать, придётся определить по месту, это зависит от того, насколько подняты при регулировке ножки прибора. После того, как закончена установка, встраиваемая посудомоечная машина 45 см или 60 см подключается к коммуникациям.

Видео: монтажа встраиваемой посудомоечной машины в мебель

Компактные модели

Компактные модели также бывают двух типов: свободной установки и встраиваемые в шкаф.

Первый тип - свободно стоящие ПММ шириной 55 см, глубиной 50 см и высотой до 45 см, такую модель можно установить внутрь нижнего шкафа шириной 60 см и там ещё останется одна свободная полка. Или поставить на столешницу, широкий подоконник, низкий холодильник. Машина лёгкая, при работе не вибрирует, крепить её не нужно, только подключить к коммуникациям.

Компактная посудомойка шириной 55 см и глубиной 50 см поместилась в шкаф под мойкой вместе с системой фильтрации и ещё осталось место для хозяйственных мелочей

Другой тип компактной техники - встроенная посудомоечная машина, размеры которой позволяют установить её внутрь шкафа.По габаритам компактные встроенные ПММ идентичны встраиваемым духовым шкафам и монтируются в типовые шкафы шириной 60 см (проём по ширине 56 см), для них предназначенные. Как и у духовок, имеются два размера посудомоек: полной высоты (проём 60 см высотой) и низкие (проём 45 см). Можно как встроить посудомоечную машину под столешницу, так и установить в высокий шкаф.

Дверка компактной встроенной ПММ имеет лицевую поверхность, устанавливать мебельный фасад на ней не нужно. Корпус машины фиксируется к шкафам, коммуникации подключаются по стандартной схеме.

Видео:варианты установки компактной посудомоечной машины Bosch SCE 53M25EU

С одной стороны, установка посудомойки - не очень сложная задача и её можно выполнить самостоятельно при наличии начальных знаний по электроснабжению и сантехнике.С другой - неправильное подключение коммуникаций может быть чревато серьёзными неприятностями. Особенное внимание следует уделять электрической части, это вопрос безопасности. Если вы не уверены в своих силах, лучше доверьте установку ПММ в квартире или доме профессионалам. Вы, конечно, заплатите за услугу, зато сэкономите своё время и побережёте нервную систему.

Если вы собираетесь самостоятельно установить посудомойку на кухне, незнание самого процесса, может привести к неправильной работе агрегата или его поломке. Правильное подключение посудомоечной машины к водопроводу и канализации, а также к электрической сети, является гарантией долгой и качественной работы аппарата. Часто к посудомойкам идут чертежи, из которых можно понять, как установить посудомоечную машину самостоятельно.

Изначально, перед покупкой агрегата, следует выбрать место для установки и подключения посудомоечной машины. При ситуации, когда подходящее место еще не выбрано, то следует учесть несколько нюансов.

Если вы хотите приобрести встраиваемую посудомоечную машину, то она должна по габаритам подходить под вашу кухонную мебель. Особенно по высоте, чтобы корпус мог войти под столешницу. Установить посудомойку также можно в проем шкафа. Чаще всего, в случае установки посудомоечной машины в готовую кухню, потребуется обратиться к мебельщикам, чтобы модернизировать тумбу или шкаф под габариты агрегата.
Следует обратить внимание, на каком расстоянии находится вход в канализацию . Если расстояние выше 1,5 метра, то насос аппарата будет работать с повышенной нагрузкой, и в скором времени выйдет из строя. В редких случаях, когда ПММ не удается правильно разместить на кухне, ее можно расположить в ванной комнате.
Хорошо, когда поблизости с выбранным местом будет находиться электрическая розетка . Это сильно облегчит подключение устройства к электричеству.

После определения подходящего места под аппарат, уже можно думать, как подключить посудомоечную машину своими руками к канализации и водоснабжению, а также к электропитанию.

Подсоединение к водопроводу

Этот этап можно назвать самым трудоемким, потому что он занимает много времени. Но перед тем, как подключить к водопроводу посудомоечную машину, для начала нужно перекрыть водоснабжение, ведь потребуется монтаж тройника.

Как подключить к водопроводу посудомоечную машину

Подсоединение происходит следующим способом.

Найдите место, где подключается гибкий шланг, идущий от смесителя к трубе, и открутите его.
Заранее намотав на резьбу ФУМ ленту, прикрутите тройник на это место. При желании к тройнику можно подсоединить обратный клапан. Но при установке посудомоечной машины фирмы Bosch, если следовать инструкции по монтажу, наличие обратного клапана обязательно, хотя он очень привередлив к качеству воды.
Поверх тройника закрепляется открученный шланг от смесителя.
Фильтр для тонкой очистки подсоединяется к отводу, а далее прикручивается запорный кран. Если вы устанавливаете ПММ Bosch своими руками, то убедитесь в наличии этого фильтра, он нужен в любом случае, даже если у вас в водопроводе артезианская вода. При проведении всех соединений, необходимо подматывать ФУМ ленту.
К установленному вентилю подсоедините водовод от посудомойки. Но при установке и подключении посудомоечной машины Bosch, штатная прокладка размещается, как указано в инструкции по установке посудомоечной машины Bosch . При другом ее расположении появится течь.

Подсоединение шлангов к водопроводу

Примечание — подключение посудомойки согласно инструкции по установке, должно производиться только к магистрали с холодной водой. Подключение к горячей воде любой модели посудомоечной машины не рекомендуется из-за плохого качества последней.

Хотя и привлекает возможная экономия электроэнергии, но в итоге ремонт аппарата из-за засора или изнашивания узлов агрегата обойдется дороже. Также в электронике может произойти сбой, если из водопровода будет подача воды с температурой, превышающей показатель, требуемый выбранной программой.

При установке ПММ на даче , возникает вопрос, как подключить к водопроводу посудомоечную машину в его отсутствии? Решается все просто: на крыше устанавливается бак с залитой водой (высота должна быть 2-3 метра над аппаратом, чтобы обеспечивать давление в 0,1 Мпа) и водоводом подключается к аппарату. Но, перед тем, как установить посудомоечную машину на даче, во время выбора модели в магазине, обратите внимание на инструкцию по монтажу. Там вы должны увидеть, достаточно ли такое давление воды для работы агрегата.

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект , когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
изгиб канала уже образован верхней точкой подключения дренажного шланга;
отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке .

Антсифонные клапаны

Подключение к электросети

Розетка должна иметь заземление, быть рассчитана на силу тока 16А и находиться не далеко от устройства.

Очень важно, чтобы кабель для подключения посудомоечной машины имел нужное сечение жилы . Поскольку ПММ обладает большой мощностью, считается, что диаметр сечения медной жилы кабеля должен быть не меньше 2 мм. Провод должен быть протянут от автоматического выключателя (на 16А), который обеспечит аварийное отключение при возможных сбоях.

Без заземления аппарат подключать запрещается. Это обусловлено правилами безопасности.

Подключение к электросети

Заключительный этап установки

Установка встраиваемой посудомоечной машины в специально заказанную для этого мебель не составляет труда. Достаточно выровнять агрегат по уровню, покрутив ножки, задвинуть его в нишу под столешницу и прикрутить через специальные отверстия. Затем прикрепить изготовленный мебельщиками фасад, воспользовавшись для разметки специальным шаблоном, идущим с аппаратом. Вообще установкой фасадов на посудомоечные машины должны заниматься мастера, которые монтируют кухонный гарнитур. Они смогут при креплении фасада с точностью выдержать все зазоры. Это правило установки также распространяется для посудомоечных машин Bosch.

Установка посудомоечной машины своими руками в уже готовую мебель потребует от вас некоторых умений в обращении с инструментом.

Для того, чтобы вставить встраиваемую посудомоечную машину в мебель, необходимо определить, какую встроенную тумбу необходимо будет переделать или вообще убрать. Главное, чтобы ее габариты были не меньше, чем ширина корпуса . В большинстве случаев, тумбу потребуется демонтировать. Для этого:

откройте дверцы и посмотрите на ее боковые стойки — там должны быть видны “шляпки” мебельных стяжек, которыми столы соединяются между собой, при установке;
открутите их и выбейте из отверстий;
теперь нужно отсоединить тумбу от столешницы — посмотрите вверх, она прикручена обычными саморезами к полотну, через стягивающие тумбу планки;
после снятия крепежа, тумбочку можно легко выдвинуть, взявшись на ножки;
теперь можно подключить все коммуникации, пользуясь вышеописанными правилами, выставить агрегат по уровню и задвинуть в нишу.

Если это полностью встраиваемая ПММ, то потребуется заказывать фасад в мебельной фирме. В случае с частично встраиваемой, установка фасада на переднюю панель посудомоечной машины не требуется, так как она уже имеет декоративную панель.

Для наглядности, как проводить монтаж посудомоечной машины можно посмотреть на видео, приведенном ниже

В заключение можно сказать, что если монтаж ПММ в кухонную мебель вызывает у вас сложности, то существуют альтернативные варианты моделей агрегатов, такие как: отдельно стоящие ПММ и настольные. Подключить их можно следуя вышеописанным рекомендациям.
