Распиловочный станок для дсп своими руками. Назначение форматно раскроечного станка

Многие хозяева задаются вопросом, какое оборудование требуется для качественного изготовления корпусной мебели. Специалисты утверждают, что это форматно-раскроечные станки, которые в народе называют станками круглопильными форматными или круглопильными с кареткой. Каждый хозяин может собрать такой аппарат собственноручно.

Назначение форматно-раскроечного станка

Форматно-раскроечное оборудование предназначается для поперечного, продольного раскроя пиломатериалов и раскроя под определенным углом, форматной обрезки и раскроя щитовых заготовок, включая и удаление свесов после проведения их облицовывания, а также с целью раскроя на заготовки заданного размера полноформатных плит.

Форматно-раскроечное оборудование, что используется при производстве корпусной мебели, позволяет выпускать готовую продукцию высокого качества. Функция этих станков кроется в задаче базовых параметров деталям мебели для проведения последующей обработки. Подобные станки предназначены для поштучного и пакетного раскроя заготовок.

Фабричные и самодельные форматно-раскроечные станки работают с разными материалами: различными породами древесины, фанерой любой толщины, панелями МДФ, ДСП, ДВП, в том числе композиционными листовыми материалами, облицованными пластиком, ламинированными бумажными и пленочными материалами, шпоном и меламином. Данное оборудование, как правило, используется для раскроя материала, который имеет точные геометрические размеры.

Форматно-раскроечные станки используются на мелкосерийных производствах, средне- и крупно-масштабных мебельных фабриках, а также в небольших столярных мастерских. Возможность предварительной подрезки заготовок отдельной пилой непосредственно под зоной совершения пропила позволяет раскраивать облицованные натуральным или искусственным материалом заготовки без возникновения сколов облицовки.

Конструкция форматно-раскроечного станка

Конструктивно форматно-раскроечные станки состоят из таких элементов: станины, рабочего неподвижного рабочего стола и подвижного дополнительного стола (каретка, тележка, опорная рама, сепаратор, линейка), пильного узла, состоящего из 2 пильных дисков, направляющих,

Пильной узел

Сварная конструкция форматно-раскроечного станка гарантирует высокий уровень устойчивости и отсутствие при пилении вибрации. При раскрое облицованных плит главной проблемой является образование на облицовке сколов в той области, где зуб пильного диска выходит. Чтобы справиться с этой проблемой, в чертежах форматно-раскроечных станков предусмотрен пильный узел с двумя пильными дисками.

Пильный агрегат представляет из себя цельный узел, что отлит из чугуна. Установлены на его корпусе два электродвигателя, которые вращают при помощи ременной передачи подрезной и основной пильные диски. Подрезной диск находится ближе к заготовке, его размер доходит до 120 миллиметров, а в попутном направлении частота вращения достигает 8000 оборотов в минуту.

Этот диск и требуется для пропила слоя облицовки с той стороны, где выходят зубки основного диска, который вращается во встречном направлении к заготовкам и выполняет основной пропил в плите, как показано на видео о форматно-раскроечном станке. Подобная конструкция позволяет получить ровный и чистый пропил, который не испорчен задирами и сколами.

На некоторых видах станков устанавливают пильный узел при помощи специальных поворотных секторов, который может перестраиваться на распил под углом. При этом соотношение подрезного и основного пильных дисков не нарушается. Пильный агрегат может устанавливаться на рабочем столе или на станине.

Основанная пила

В форматно-раскроечных станках частота вращения главной пилы колеблется в пределах 4 - 6 тысяч оборотов в минуту. Плавная регулировка скорости позволяет быстрее производить настройку форматно-раскроечного станка и точно подбирать режимы работы для разных распиливаемых материалов. Как правило, мощность привода пилы составляет 3−5,5 киловатт. Помните, что не всегда уместна высокая потребляемая мощность, которая обычно характерна для технологического процесса, в котором проводиться пиление пакета листов или раскраиваются твердые сортов древесины.

Высоту пропила или положения основной пилы в форматно-раскроечных станках устанавливают посредством вертикального передвижения пильного агрегата. При этом применяются два метода: по вертикальным направляющим и за посредством качания вокруг горизонтальной оси.
Максимальная высота, на которую пила поднимается относительно стола, должна указываться в технических характеристиках агрегата.

Традиционно она достигает 80 - 130 миллиметров. При наклоне пилы этот показатель соответственно уменьшается. В некоторых моделях предусмотрен автоматический подъем и опускание пилы, работающий от электропривода, иногда с даже заданием высоты с помощью пульта управления.

Пилы форматно-раскроечного станка имеют, как правило, наклон до 45 градусов, как на фото форматно-раскроечных станков. При этом будет наклоняться весь пильный агрегат. Горизонтальная ось поворота станка благодаря наличию специальных цапф проходит по линии пересечения плоскости неподвижного стола и основной пилы, что исключает в прорези стола заклинивание пилы. Такая функция является необходимой при изготовлении элементов корпусной мебели.

Подвижный и неподвижный стол

Основной неподвижный стол, что отлит из чугуна, имеет верхнюю фрезерованную поверхность, размеры которой можно корректировать при помощи дополнительной установки на нем столов удлинения и расширения и параллельной упорной линейки, которая способна перемещаться.

Подвижный стол состоит конструктивно из каретки, которая изготовлена из многокамерного алюминиевого профиля, опорной рамы, угловой упорной линейки, что имеет откидывающиеся упоры и телескопическим удлинением, опорной рамы и её поддержки. Каретка благодаря собственной конструкции является устойчивой к нагрузкам на изгибание и скручивание.

Чаще всего в мебельном производстве используются форматно-раскроечные станки с длиной каретки приблизительно 3200 миллиметров. Это самое приемлемое решение для аппаратов с подвижной кареткой, потому что оно соответствует большинству габаритов плит, которые используются предприятиями.

Не стоит гнаться за высокими ценами форматно-раскроечных станков, полагая, что они работают качественнее. Помните, что всегда самая большая длина реза будет меньшей хода каретки, если имеется подрезная пила. Для полного прохождения зоны пиления заготовкой требуется дополнительно 200−300 миллиметров.

Для перемещения заготовки используется роликовая тележка, что передвигается по стальным направляющим, и сепаратор с шариками или роликами, которые перемещаются между V-образными стальными направляющими. Для регулировки подвижного относительно плоскости основного стола или пилы в конструкции форматно-раскроечных станков, как правило, предусматриваются соответствующие компенсаторы или регуляторы.

Направляющие и каретки

Подвижный стол форматно-раскроечных станков выполняет функцию базирующей поверхности, предназначенной для укладки раскраиваемых плит, он должен выдерживать вес материала. Нагрузку воспринимает сама каретка и ее направляющие. Если они недостаточно жесткие, на направляющие каретки будут воздействовать не только вертикальные нагрузки, но также крутящий момент.

Из-за существенной длины рычага приложения нагрузки в местах контакта роликов или шариков в линейных направляющих доходит до максимального значения. Поэтому используются в станках с кареткой специальные направляющие, которые обеспечивают легкость ее перемещения и исключают возникновение в них зазоров, что напрямую влияют на точность обработки раскраиваемой заготовки.

В различных станках разных изготовителей используются направляющие разной конструкции с применением роликов, шариков и их комбинаций. Наиболее распространенной конструкцией, не зависимо от стоимости форматно-раскроечного станка, является алюминиевая каретка, которая перемещается по стальным направляющим на линейных шарикоподшипниках.

Направляющие зачастую выполняются в виде стальных полос, которые встроены в алюминиевый корпус каретки таким способом, что образуются для размещения шариков два «канала». Подобная «призматическая» схема способна воспринимать нагрузки в любом направлении. Для возрастания срока службы накладки до установки конструкцию подвергают термическому упрочнению. И анодированию, что предотвращает возникновение на обрабатываемой заготовке полос от загрязнения алюминием.

Существуют и направляющие, в которых шарики являются не стальными, а пластиковыми, жесткость которых достигается с помощью использования алюминиевого профиля с большим количеством внутренних ребер. В некоторых направляющих имеются встроенные компенсаторы износа, но этот узел обычно ремонту в домашних условиях не подлежит.

Дополнительные опции

Многие форматно-раскроечные станки оснащаются цифровыми указателями положения упоров и линеек, которые установлены непосредственно на них. Имеются и станки, в которых текущее положение линейки или упора задается на экране монитора с помощью пульта управления, а затем подобные устройства перемещаются в заданное положение автоматически путем индивидуального электропривода.

На форматно-раскроечном оборудовании в качестве обычной или дополнительной комплектации могут применяться:

система электроторможения основного пильного диска,
регулировка скорости движения основного пильного диска,
система автоматической смазки и регулировки угла пильного узла,
электромеханические приводы,
электрические двигатели с увеличенной мощностью,
верхняя защита пильных дисков, что оснащена патрубком для отвода опилок,
пневматические или эксцентриковые прижимы для удерживания заготовок,
дополнительная опорная рама,
поворотная линейка для раскроя заготовок и плит под непрямым углом,
двойной угловой упор,
датчик вибрации,
система защиты от попадания стружки и пыли.

Изготовление форматно-раскроечного станка

Если вы планируете заняться изготовлением корпусной мебели, то вам стоит поинтересоваться, как сделать форматно-раскроечный станок. Проще простого его принцип работы, но цена форматно-раскроечного станка заводского изготовления достаточно приличная. Не каждый частный хозяин может себе позволить купить такое оборудование. А вот собрать станок своими руками по силам каждому человеку, который способен обращаться с инструментами и хоть немного знаком с техникой.

В процессе работы вам понадобятся: металлические трубы, швеллеры и металлические уголки, два электрических двигателя, основной пыльный и подрезной диск, валы от сельскохозяйственной техники, крепежные детали (гайки и болты), набор инструментов по металлу, сварочный аппарат.

Для начала вам необходимо изготовить прочную стальную станину для форматно-раскроечного станка, используя металлические швеллеры. Габариты заготовок для основания должны быть следующими: длина станка 6500-6700 миллиметров, ширина 2500 миллиметров, высота 800-1100 миллиметров. Затем сконструируйте основную и напольную направляющую станка и на станине укрепите их. Для изготовления направляющих принято использовать трубу, что имеет размеры 60 на 5 на 6500 миллиметров.

Подвижный рабочий стол нужно сделать перемещающимся по направляющей, потому что стол во время работы будет совершать подачу листа. Предусмотрите длину линии реза на уровне 3000-3200 миллиметров. При желании можно увеличить или уменьшить данный параметр, для этого нужно только изменить длину направляющих.

На станок навесьте две пилы - подрезную и основную. Пилы следует устанавливать на пильном блоке, они вращаются друг другу навстречу и в движение приводятся двумя асинхронными двигателями. В обязательном порядке предусмотрите возможность наклона для блока под острым углом до 45 градусов. Снабдите для этого пильный блок специальным поворотным механизмом.

К выбору двигателей отнеситесь внимательно, ведь они приводят в движение пилы. Мощность мотора должна составлять не меньше 2,9 кВт. Двигатели должны вращать основную пилу со скоростью порядка 5000 оборотов, а подрезную - 8000 оборотов в минуту. В конструкции станка используйте пильные диски диаметром 250 миллиметров, что позволяет совершать раскройку ламинированных древесно-стружечных плит и обрезку листов.

Для безопасного использования форматно-раскроечных станков своими руками в производственном помещении предусмотрите хорошую вытяжную вентиляцию, потому что частицы древесины способны воспламениться от самой маленькой искры, возникающей при работе двигателей. Учитывая большую скорость движения пильных дисков, рекомендуется соблюдать при работе на станке повышенную осторожность, так как диски, которые вращаются на большой скорости, могут нанести травмы работнику, вплоть до потери кисти руки и всей конечности.

После изготовления форматно-раскроечного станка в домашних условиях можно приступать к непосредственной обработке материала. Листы обычно имеют большие габариты, поэтому перед установкой листа в механизм стоит провести первоначальные разметки в местах, где будут проделаны разрезы. Размер заготовки при этом должен быть больше хотя бы на 7 - 8 миллиметров с каждой стороны. После создания небольшой стопки заготовок с разметками, можно заниматься раскройкой и обрезкой материала.

Перед множеством потребителей сегодня встает вопрос о том, какое оборудование лучше использовать для изготовления корпусной мебели. Опираясь на мнение специалистов, можно сделать вывод, что в качестве отличного приобретения может выступить форматно-раскроечный станок, который еще называется круглопильным форматным или круглопильным с кареткой. Если вы тоже решили, что вам такой агрегат необходим, то собрать его можно самостоятельно.

Форматно-раскроечные станки имеют в составе следующие элементы:

станину;
подвижный дополнительный стол;
рабочий неподвижный стол;
каретку;
опорную раму;
сепаратор;
тележку;
линейку;
пильный узел.

Последний состоит из направляющих и двух пильных дисков.

Назначение

Форматно-раскроечный станок используется для продольного и поперечного раскроя под определенным углом. Применять данное оборудование можно для работы со щитовыми заготовками, для удаления свесов после облицовывания, с целью раскроя полноформатных плит на отдельные элементы. Сегодня форматно-раскроечный станок нашел свое широкое распространение в производстве корпусной мебели. С его помощью можно изготавливать продукцию высокого качества.

Функцией данных устройств выступает возможность придания базовых параметров деталям для проведения последующей обработки. Такие станки могут использоваться для пакетного или поштучного раскроя. Самодельные или заводские модели способны работать с разными материалами:

фанера;
древесина;
композиционные листовые материалы;
ламинированные бумажные полотна;
пленочные материалы;
меламин;
шпон.

Оборудование применяется для материала, который обладает точными геометрическими размерами.

Технология изготовления станка: подготовка инструментов

Форматно-раскроечный станок вы вполне можете выполнить самостоятельно. Принцип его работы достаточно прост, однако заводские модели имеют внушительную стоимость. Для проведения работ следует подготовить:

швеллеры металлические;
трубы;
металлические уголки;
электрические двигатели;
валы от сельскохозяйственной техники;
подрезной и пильный диск;
крепежные детали;
сварочный аппарат;
инструменты для работы по металлу.

Работа над заготовками

Если вы решили выполнить форматно-раскроечный станок, то на первом этапе следует изготовить стальную станину, для которой нужно использовать металлические швеллеры. Размеры заготовок для основания будут следующими: ширина - 2500 мм, длина - в пределах от 6500 до 6700 мм, высота - от 800 до 1100 мм. Следующим шагом будет конструирование напольной и основной направляющих. Их крепление следует осуществлять на станине.

Для направляющих применяется труба, размеры которой будут равны 60х5х6500 мм. Изготавливая форматно-раскроечный станок своими руками, следует выполнить подвижный рабочий стол, который будет перемещаться по направляющим. Это позволит обеспечивать подачу листа во время раскроя. Мастеру следует предусмотреть длину линии раскроя, которая будет составлять предел от 3000 до 3200 мм. При необходимости этот параметр может быть уменьшен или увеличен, для этого длина направляющих изменяется.

Проведение сборки

Когда выполняется вертикальный форматно-раскроечный станок, на него следует навесить две пилы, одна из них будет основной, тогда как другая - подрезной. Эти элементы должны располагаться на пильном блоке и вращаться друг навстречу другу. Движение будет обеспечиваться асинхронными двигателями. Важно предусмотреть возможность наклона блока под углом 45 °. Пильный блок для этого снабжается поворотным механизмом.

Неплохое место, где можно достаточно недорого приобрести форматно-раскроечный станок - «Авито» (сайт объявлений). Однако если вы хотите сэкономить выполнить данное оборудование самостоятельно, то следует правильно подойти к выбору двигателя. От этого элемента будет зависеть эффективность движения пилы. Именно поэтому мотор должен обладать мощностью от 2,9 кВт.

Двигатель станет вращать основную пилу со скоростью от 5000 оборотов за минуту, а вот что касается подрезной пилы, то она будет вращаться со скоростью в 8000 оборотов. Пильные диски тоже должны присутствовать в конструкции, их диаметр составит 250 мм, что обеспечит возможность обрезки листов и раскроя древесностружечных ламинированных плит.

Безопасность использования

Для того чтобы использование станка было безопасным для здоровья, следует предусмотреть вытяжную вентиляцию, чтобы частицы пыли от древесины не воспламенились от маленькой искры, которая возникает при работе двигателя.

Как только изготовление станка будет завершено, можно начинать обрабатывать материал. По той причине, что листы обычно обладают большими размерами, перед установкой полотна в механизм необходимо осуществить разметку в тех местах, где будут проделаны разрезы. Размер заготовки должен быть больше примерно на 8 мм с каждой стороны. Как только небольшая стопка будет готова, можно начинать раскрой.

Форматно-раскроечный станок Filato обойдется потребителю в 230 000 руб. Если вы не располагаете такой суммой, то можно выполнить оборудование самостоятельно. Для этого следует изготовить основную опорную раму, на которую укладывается полотно. На нее пойдут металлические уголки, которые иногда заменяются профилем. На раму укладывается полотно с пропилом для дисков. Поверхность полотна должна быть гладкой, чтобы обеспечить скольжение заготовок. На следующем этапе можно приступать к изготовлению каретки из ДСП или любого другого подобного материала. С ее помощью можно будет зафиксировать пилы и перемещать их по направляющим. Листы между собой соединяются в четырех углах конусным валом, расстояние должно быть таким, чтобы вал смог передвигаться по направляющим.

Довольно часто мастера перед изготовлением описываемых устройств просматривают форматно-раскроечные станки, 3200 - это значение, которое указывает на длину роликовой каретки. Такими параметрами обладает оборудование WoodTec, которое стоит $4500. Весит устройство 900 кг, а также имеет большой защитный колпак на кронштейне. Основной упор дополнен механизмом постройки, которая обеспечивает точность пиления и скорость при настройке. Если подобная цена вас не устраивает, то вы можете заняться изготовлением такого агрегата самостоятельно.

На следующем этапе в верхней части каретки устанавливается автомат пуска пилорамы. Первая и вторая пила должны быть зафиксированы под кареткой. Диски при этом будут располагаться фронтально. Их закрывают экраном, для чего можно использовать любой прозрачный материал.

Для направляющих потребуется две трубы большого диаметра. Их соединяют металлической полосой, поверхность при этом должна получиться гладкой и не иметь дефектов. На краю стеллажа будет находиться упор. По высоте он должен выдерживать лист или деталь. Рядом располагается металлическая линейка, нулевой уровень которой должен находиться в точке распила полотна. Это позволит определить размер на листе.

Перпендикулярно к упору нужно разместить прижимной механизм. Его выполняют из металлического профиля и фиксируют болтами. К верхней части экрана каретки крепится гофра, другой конец можно будет подвести к вентиляционному люку. Как только под вытяжкой будет установлен автомат пуска, станок можно приводить в действие и выполнять раскроечные работы. Перед включением оборудования необходимо подключить вытяжку, что позволит соблюдать чистоту в помещении.

Заключение

Пилы для форматно-раскроечных станков понадобятся вам, если вы планируете выполнять оборудование самостоятельно. Например, дисковая пила с параметрами 300х3,2/2,2х30 обойдется потребителю в 4800 руб. А вот за отрезную пилу 120х2,8/3,6х20 нужно будет заплатить 2800 руб. Дисковая пила от производителя FREUD с параметрами 300х3/2х30 будет стоить 3400 руб.

При изготовлении корпусной мебели своими руками одной из проблем является качество спила ламинированного ДСП. Достичь хорошего качества без использования специального станка невозможно. Цена форматно-раскроечного станка достаточно высока, но принцип его работы на удивление прост. Возникает вопрос: а не сделать ли форматно-раскроечный станок своими руками? Приведенная ниже конструкция станка является достаточно универсальной, а её себестоимость составляет порядка 6-7 тысяч рублей. Расписывать тонкости устройства станка, наверно, не имеет смысла. Тот, кто интересуется данной темой и обладает руками и головой, сам его сконструирует и произведет нужную доработку или усовершенствование. Важен сам принцип. А он основывается на том, что всю работу по производству корпусной мебели может производить один человек, без помощника.

Именование «форматно-раскроечный» не совсем правильное. Это скорей форматно-обрезной станок. Лист ламинированного ДСП (именно для него предназначается этот станок) имеет достаточно большие размеры: его длина около 3,5 метра. Поэтому перед подачей в форматно-обрезной станок вначале необходимо подготовить заготовки. Заранее размечаете лист карандашом, но с припуском в 7-8 мм с каждой стороны будущей детали. Разрезка листа производится дисковой электропилой. Имея стопку заготовок, приступайте к работе на станке. Процесс чистовой обрезки можно посмотреть на видео в конце статьи.

Форматно-раскроечный станок изготовить своими руками, как уже было отмечено выше, не так и сложно. Достаточно иметь знакомого слесаря, несколько труб и электродвигателей. На данном станке используется два электродвигателя. Основной электродвигатель имеет мощность 3,5 кВт и 6000 оборотов на диске. Подрезной диск (снизу) приводится в движение двигателем в 800Вт. На диске также 6000 оборотов. Вся регулировка производится только верхним диском. Диаметры дисков одинаковы – по 250 мм. Валы взяты от старых сельхозмашин. Сам станок имеет длину порядка 280 см. Высота – 70 см. На фотографиях можно увидеть прижимной рычаг. Он оснащен резиновыми уплотнителями, которые не повредят ДСП.

Основа станка - это две цельнотянутые трубы (не витые). Форматно-раскроечный станок своими руками пришлось оборудовать вытяжкой. В принципе это необходимость, нежели желание. Фото, надеемся, раскроют весь принцип и конструкцию форматно-обрезного станка, который можно изготовить за неделю и работать на нем в любом гараже.

Если вы задались вопросом о том, какое устройство лучше остальных подойдет для изготовления корпусной мебели, то следует рассмотреть форматно-раскроечный станок. Своими руками его вполне можно выполнить.

Назначение станка

Такое оборудование предназначается для продольного и поперечного раскроя материалов, а также для резки изделий под определённым углом. С помощью подобной техники можно выполнять щитовые заготовки и форматные обрезки. С помощью форматно-раскроечных станков можно выпускать продукцию высокого качества. Роль этого оборудования выражена в том, чтобы задавать определённые параметры деталям мебели для последующей их обработки.

Особенности пильного узла

Сварная конструкция описываемого агрегата обеспечивает хорошую устойчивость и отсутствие вибрации. Когда мастер раскраивает облицованные плиты, то в качестве основной проблемы выступает образование сколов, где зуб пильного диска выносится за пределы. Для того чтобы избежать этой проблемы, в конструкции описываемого оборудования присутствует пильный узел форматно-раскроечного станка. Своими руками его можно выполнить без проблем, он будет иметь вид цельной системы. В заводских аналогах эта часть отливается из чугуна.

На корпусе устанавливаются два электрических мотора, которые вращаются ременной передачей. Подрезной диск располагается ближе к заготовке, а его размеры могут достигать 120 мм. В попутном направлении вращение может достигать 8000 оборотов в минуту. Диск необходим для пропила облицовки, где выходят зубки главного диска, вращающегося во встречном направлении по отношению к заготовкам.

Такая конструкция позволяет добиться чистого и ровного пропила, который не будет испорчен сколами и задирами. На некоторых узел устанавливается с помощью поворотных секторов, при этом он перестраивается на распил под определённым углом. Соотношение основного и подвесного пильных дисков при этом не нарушается. Пильный агрегат иногда располагается на станине, иногда - на рабочем столе.

Подготовка к проведению работ

Если вы намерены выполнить форматно-раскроечный станок своими руками, то необходимо ближе ознакомиться с его конструктивными особенностями. Главным рабочим узлом является блок реза, состоящий из:

пильных дисков;
раструба для подключения к стружкопылесосу;
электродвигателя.

Мастеру необходимо будет подготовить определённые узлы, в качестве которых выступит не только станина, но и рабочий стол, прижимы для заготовки, подвижная каретка и защитные кожухи. Основным корпусом является станина, на нее в дальнейшем устанавливаются остальные элементы. На рабочем столе будет располагаться заготовка. Для ее изготовления нужно подготовить ровную поверхность, которая будет лишена дефектов, ведь они могут повредить ламинированный лист. Для фиксации деревянного полотна нужны будут прижимы.

Подвижная каретка представляет собой несущий элемент, который выполняется из труб круглого сечения или двутавровой балки. Если форматно-раскроечный станок своими руками изготовить с учётом вышеописанной конструкции, он станет наиболее простым вариантом, а собрать его можно будет из подручных материалов. При их выборе следует учитывать их способность претерпевать механические нагрузки, ведь функционирование станка сопровождается вибрацией. Иногда пильные диски располагаются в разных углах по отношению к заготовке. Основной при этом находится сверху, тогда как отрезной - снизу. Это повышает качество раскроя, однако усложняет процесс изготовления.

Как только удастся выбрать комплектующие, можно начинать сборку станка. Для этого понадобятся:

УШМ с диском по металлу;
измерительный инструмент;
сварочный аппарат;
электрическая дрель.

Когда выполняется форматно-раскроечный станок своими руками, на первом этапе необходимо сделать станину, для чего используются трубы круглого или квадратного сечения. Их необходимо обрезать, учитывая схему, и укрепить между собой струбцинами. Как только удастся выверить размеры и правильно расположить элементы, можно начинать сваривать их. Для повышения жесткости необходимо расположить профили между ножками станины.

Методика проведения работ

Начиная манипуляции над подвижной кареткой, необходимо установить направляющие, в качестве которых может выступить труба или балка. Заготовки соединяются между собой. Конструкция каретки должна иметь ролики для передвижения. Что касается рабочего стола, то он должен быть максимально устойчивым. Его можно выполнить из двух материалов. Таким образом, основа выполняется из 3-миллиметрового листа, тогда как поверхность - из ДСП, на которую следует укрепить измерительную линейку.

Если вы решили выполнить вертикальный форматно-раскроечный станок своими руками, то необходимо будет изготовить еще и прижимы для листов. Они будут представлять собой а конфигурация при этом может быть любой. Важным условием является большая площадь фиксирующих компонентов. В роли дополнительного узла может выступить компонент для изменения высоты дисков по отношению к поверхности листа. Для этого устанавливается механизм подъема, блок резки укрепляется относительно заготовки. Трудоемкость работ при этом будет повышена, придется приобретать дополнительные комплектующие или самостоятельно их изготавливать.

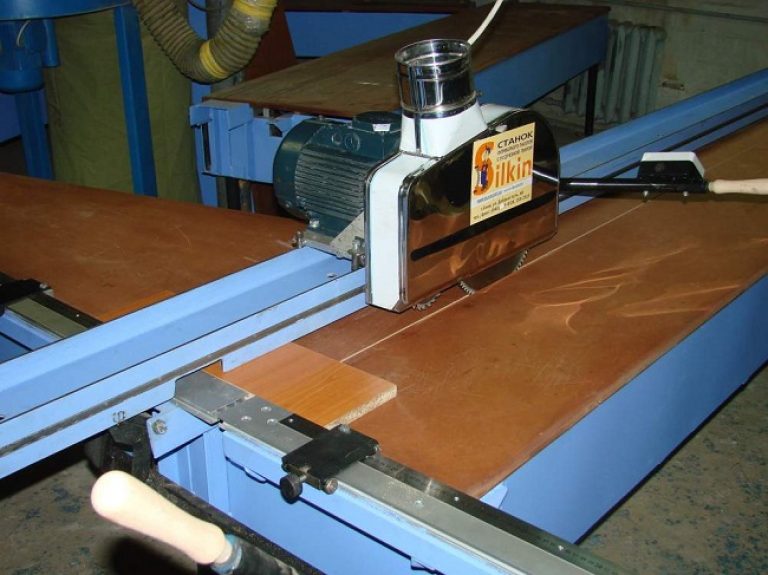

Описание станка «Силкин»

Вас может заинтересовать форматно-раскроечный станок «Силкин». Своими руками подобное оборудование вы можете изготовить по вышеописанной технологии. Если же речь идет об упомянутой модели, то она известна потребителю уже в течение 10 лет. По габаритам обработки, а точнее по длине пропила, в продаже можно встретить 3 модификации:

1830 мм;
2800 мм;
3660 мм.

По специальному заказу может быть изготовлено оборудование, длина пропила которого составляет 5000 мм. Перед тем как сделать форматно-раскроечный станок своими руками, вы должны помнить, что заводские модели и варианты, выполненные в собственном гараже, будут предполагать в процессе эксплуатации необходимость проведения ремонта. Обычно он заключается в замене подшипников. Описываемые агрегаты, как показывает практика, работают без нареканий в течение 5 лет. А вот ремонтировать или менять направляющие не потребуется вовсе, ведь конструкция выбирает люфты при работе.

Заключение

Для проведения работ по изготовлению описываемого оборудования необходимо подготовить подрезной диск, валы, позаимствованные у сельскохозяйственной техники, набор инструментов по металлу, а также сварочный аппарат. Когда выполняется форматно-раскроечный станок своими руками, чертежи рассматриваются или подготавливаются заранее. Ознакомившись с ними, вы сможете понять, что конструкция предполагает необходимость выполнения прочной станины, для которой можно использовать металлические швеллеры.

Форматно-раскроечный станок – это основной вид оборудования, который применяют при изготовлении мебели.

Станки осуществляют раскрой ДСП, ЛДСП, МДФ и ДВП. Основное их свойство – точность распила, от которого зависит качество готовой мебели и создание скошенной кромки.

1 Принцип работы оборудования

Оборудование для работы с древесиной:

раскроечный станок;
фрезер для обработки кромки;
устройство для ламинирования ЛДСП;
сверлильный станок.

Конструкция станка отвечает за его функциональность – как эффективно будет происходить процесс распиловки. Основные составляющие:

Станина. Это основа на которой фиксируют все механизмы. Чем устойчивее основание, тем точнее будет разрез. Тяжелые станины исключают любые вибрации и колебания – это залог точного распила.
Пильный узел (состоит из двух дисков). Подрезной диск небольшого диаметра находится спереди узла и выполняет предварительное подпиливание заготовки. Второй диск предназначен для полной распиловки материала.
Рабочие столы. На первом неподвижном столе располагается узел. Второй форматный стол, является подвижным, осуществляет подачу материала на диск. Третий стол поддерживает отрезные части и выступает в качестве дополнительной опоры для детали.
Каретка. Это механизм станка, который позволяет форматному столу передвигаться. Лучше будет использовать алюминиевую каретку. Ее небольшой вес позволит передвигать стол без лишних усилий.
Упоры и линейки. Элементы расположены на столах и размещают заготовку ДСП в необходимое положение.

Принцип работы станка: для распила ДСП, заготовка устанавливается на левом неподвижном столу до регулируемого упора и отмеряют необходимую длину. Затем приводят в работу пильный узел. Когда диск достиг необходимых оборотов, стол продвигают вперед. Таким образом, заготовка подается на диск, где отпиливается нужный кусок.

Основные настройки станка:

положение заготовки;
глубина разреза;
угол распила.

1.1 Разновидности и особенности станков

Три группы оборудования:

Легкое. Простой по конструкции и доступный по стоимости станок. У него отсутствуют некоторые дополнительные опции (специальные прижимы, дополнительные упоры и т.д.), и имеет небольшой размер. Устройство рассчитано на нагрузку до 5 часов. Подойдет для мелкосерийного производства.
Среднее. Стандартное устройство, предназначено для эксплуатации 8-10 часов. Имеет все необходимые элементы (столы, дополнительные опоры, линейки и упоры). Предназначено для применения на производстве.
Тяжелое. Промышленная модель, которая оснащена новыми технологиями и обладает самой прочной конструкцией. Возможно использование на протяжении 16-20 часов. Это отличный вариант для крупных предприятий.

Дополнительные опции:

патрубок, который отводит стружку и опилки и подключает систему пылеудаления;
струбцины для надежного размещения ДСП на столе;
поворотная линейка и угловые упоры отвечают за осуществление распила под необходимым углом и без разметки;
рама с упорной ногой чтобы обрабатывать длинные заготовки;
шариковые и роликовые каретки.

Для выполнения фигурных деталей и пазов используют кромочный станок.

Кромочный фрезер (триммер) применяют:

для снятия фаски;
для округления или создания сложного профиля края;
для формирования желобков вдоль кромки;
для подгонки шпона;
для создания рисунка.

Кромочный фрезер можно принять за менее функциональный вариант вертикального фрезера. Но триммер имеет свои достоинства.

Кромочный, он же окантовочный фрезер имеет небольшую мощность (450-720Вт). Компактность и небольшой вес позволяют маневрировать инструментом без особых усилий.

Для ламинирования ДСП применяют специальную сушильную машину.

Во время производства важно равномерно распределить нагрузку, чтобы повысить износостойкость готовой плиты.

Бумагу изготавливают в пропиточных машинах. В этих устройствах проходит процесс ламинирования. Готовую бумагу обрабатывают смолой и получают декоративную пленку, которая под воздействием пресса становится пластикоподобной и подходит для ламинирования своими руками.

Во время ламинирования заготовленную плиту намертво соединяют с бумагой.

Сверлильные станки используют для создания отверстий.

Виды станков:

горизонтально-сверлильные;
вертикально-сверлильные;
одношпиндельные;
многошпиндельные.

Сверлильно-пазовальный станок. Оснащен шпинделем с патроном, куда вставляют сверло с кареткой. Рукоятка позволяет перемещать шпиндель по оси сверла, а каретка двигается в поперечном направлении. С помощью этого станка можно сверлить продольные пазы. Это возможно благодаря тому, что пазовое сверло имеет боковые кромки.

Для сверления отверстия заготовка крепится на столе с помощью прижима. После фиксации, сверло со шпинделем надвигают на ДСП.

Сверло по дереву (от 10 мм) для дрели должно иметь шестигранный хвостовик, чтобы избежать поворачиваний. Чем тоньше сверло, тем оно будет короче, иначе даже небольшое нажатие может его сломать. 10-ти миллиметровое сверло может иметь длину до 45 см, тогда как 12-ти миллиметровое сверло уже будет 60 см.

Сверло Форстнера пользуется особой популярностью в создании мебели. Оно позволяет сверлить глухие отверстия с плоскими, ровными и гладкими донышками.

2 Форматно-раскроечные станки для обработки ДСП: обзор моделей

Итальянская компания ITALMAC (Omnia-3200BR). На любой раскроечный станок дается один год гарантии. Модель среднего классам может работать 8-10 часов. Отлично подходит для производства мебели. Наличие дополнительных столов и регулировка скорости пилы сделали этот станок универсальным. Подходит для распиловки разного размера ДСП.

Болгарская компания Brassa. Раскроечные устройства подходят для эксплуатации на протяжении целой рабочей смены.

Brassa S315 – предназначен для крупногабаритных заготовок. Идеальный вариант для распила паркета, ДСП, МДФ. Станок оснащен дополнительной металлической опорой, что позволяет обрабатывать крупногабаритные и тяжелые заготовки.

Американская компания HighPoint. Все устройства имеют дополнительные опции и приспособления.

HighPoint STS3200. Представитель «бизнес-класса», предназначен для полной рабочей смены. Устройство позволяет регулировать скорость вращения пильного диска. Благодаря этой функции можно обрабатывать материалы различной твердости. Дается гарантия на каретку (3 года) и на пильный узел (2 года).

Чешская компания PROMA. Гарантия на продукцию 3 года. Тщательная проверка комплектации и работоспособности станков.

PROMA PKS-315F. Оснащен долговечными направляющими, которые выполнены из хромированной стали. На угловом упоре находится градусная шкала, что позволяет производить распилку без предварительной разметки.

2.1 Форматно-раскроечный станок JET — JTSS-3200 (видео)

2.2 Раскроечный станок своими руками

Основной рабочий компонент – это блок рез. В его состав входят два пильных диска, электродвигатель и раструб (подключение к стружкопылесосу). Комплектация станков своими руками предполагает использование заводской модели блока (самодельное оборудование может иметь проблемы в работе).

Компоненты для форматно-раскроечного станка своими руками:

станина – трубчатая конструкция с регулировочными ножами;
рабочий стол должен иметь идеально ровную поверхность, без наличия дефектов;
прижимы;
каретка (при изготовлении используют двутавровую балку или две трубы круглого сечения);
защитные кожухи.

Необходимые инструменты:

сварочный аппарат;
болгарка;
электродрель;
измерительное устройство.

Для начала необходимо изготовить станину (используем трубы с квадратным или круглым сечением).

Обрезаем их согласно схеме и прикрепляем друг к другу струбциной. Затем приступаем к сварке. Чтобы конструкция было более жесткой можно установить профили между ножками станины.

Этапы изготовления станка своими руками:

Подвижная каретка. Устанавливаем направляющие. Можно использовать балку или две трубы с круглым сечением. Конструкция каретки должна быть снабжена роликами для плавного передвижения.
Рабочий стол. В основе – стальной лист 3 мм. Рабочую поверхность делаем из листа ДСП.
Прижимы – рычажные механизмы с относительно большой площадью.

В конце сборки режущий блок подключаем к стружкоотсосу.
