Как сделать стойку для отрезной машинки. Приспособления для болгарки своими руками. Отрезной станок с маятниковым рычагом из поперечного вала

Универсальная ручная шлифовальная машина – всем известная болгарка (первые образцы которой от болгарской фирмы Sparky появились почти 50 лет тому назад) задумывалась как переносное приводное приспособление для различных операций механической обработки. Однако, по мере того как совершенствовались производственные возможности инструмента, стало ясно, что болгарке в некоторых случаях необходима надёжная опора. Купить готовую станину для болгарки или сделать её своими руками? Сегодня, мы разберём этот вопрос.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
2. Требуется повышенная точность реза.
3. Необходимо с одними и теми же параметрами обработать несколько изделий.
4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб., но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер. Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

Состоят такие станины из следующих элементов:

• Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
• Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
• Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
• Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
• Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
• Измерительных приспособлений, чаще угловой или обычной линейки;
• В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе

Из рис. 1 следует, что станина данного исполнения состоит из:

1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
3. Стола из толстолистового проката с крепёжными отверстиями.
4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
6. Возвратного механизма.
7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и .

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Изготовление основных узлов станины

Наибольшую техническую сложность представляет изготовление поворотного рычага. Он должен обеспечивать надёжный прижим и фиксацию УШМ, её поворот на угол до 90º, а также возврат болгарки при снятии нагрузки с поворотной рукоятки.

Конструкция поворотного рычага, предназначенного для крепления на стойке, приведена на рис.3.

Рисунок 3 – Вид на станину со стороны поворотного рычага

Поворотный рычаг включает в себя вертикальную стойку, которая жёстко закрепляется на опорной плите, консоль с осью и подшипниковым узлом (с их помощью будет производиться поворот болгарки), зажимного устройства и возвратных пружин, располагающихся по противоположную сторону от консоли.

С целью надёжного крепления УШМ к рассматриваемой конструкции станины для болгарки можно использовать несколько решений:

• Открытую призму, сваренную из уголков, противоположные стороны которых сжимаются струбциной;
• Стальные стремянки, которыми инструмент будет обхватываться в требуемом сечении;
• Болтовую фиксацию при помощи двух болтов с упорной резьбой, которые размещаются по обеим плоскостям уголков, и обеспечивают прижим «болгарки» вращением высоких гаек ГОСТ 5931, как показано на рис. 4.

Очевидно, что в последнем случае лёгкость установки и центровки УШМ будет наилучшей (вариант со струбциной окажется весьма тяжёлым, а стремянки могут расстопориться при длительных вибрационных нагрузках).

Рисунок 4 – Узел крепления «болгарки» к поворотному рычагу

Завершающим этапом изготовления самодельной станины для болгарки является установка элементов для включения/выключения установки. Специалисты советуют не просто предусмотреть дистанционное отключение УШМ, но и установить для этого ножную педаль, поскольку руки работающего заняты, а внезапная проблема с резкой или шлифовкой чревата травмами работающего. Для этого управление устройством предусматривается через магнитный пускатель.

Собранную конструкцию станины для болгарки вначале опробывают при ручном вращении диска. Цель проверки – выяснить источник возможных биений приспособления, если допущена ошибка в его центровке. Затем УШМ включают на минимальные обороты, и, если вибраций при длительном режиме не возникает, можно провести проверку при резке деревянной и далее — стальной заготовки.

С точки зрения техники безопасности лучше, если станина для болгарки будет частично накрываться съёмным кожухом, который можно изготовить из ударопрочного пластика.

Видео эксплуатируемых разновидностей самодельных станин представлены в Интернете в большом разнообразии. Одно из них находится ниже.

Здравствуйте. Сегодня я хочу рассказать о том, как я сделал из не нужной мне болгарки отрезной станок. Мне часто приходится резать трубы. Особенно, профильные. Кто это делал, знает, что отрезать ровно профильную трубу болгаркой достаточно сложно. Это занимает много времени - приходится при помощи угольника отчерчивать под прямой угол каждую сторону, потом аккуратно прорезать по одной грани. И всё равно, бывает, что одна сторона получается на полмиллиметра короче, и потом, при сваривании тонкий металл стенки в этом месте начинает гореть из за неплотного прилегания. В идеале ровно можно отрезать только за один рез. А для этого нужен отрезной станок.

У меня была не нужная мне УШМ "DWT ws-180s". Её мне отдали бесплатно по причине неисправности - оторвалась крыльчатка ротора и болгарка заклинила. Хозяин хотел её выбрасывать и предложил отдать мне её на запчасти бесплатно. Я отремонтировал ротор, заменил щётки и подшипники.

Но оказалось, что такая болгарка мне не нужна. Она очень тяжёлая и массивная для 180-го круга. Мощности там хватает и для 230-го (2200 Вт), но, почему-то, производитель оборудовал её защитой именно под 180-й круг. Поэтому она у меня несколько лет висела в мастерской невостребованная - у меня есть более лёгкая "180-ка". Я собирался переделать защиту под 230-й круг (тогда она пригодится для работ по бетону, например), но так и не собрался!)))). Ведь 230-я у меня тоже есть...

И вот мне пришла в голову мысль купить для неё станину и сделать отрезной стационарный станок. Но рассмотрев покупные варианты, я обнаружил, что они, в большинстве своём, не обладают достаточной жёсткостью, а значит, и точностью! Поэтому, я пришёл к выводу,что нужно сделать самому.

Что мне понадобилось:
1. Собственно УШМ.
2. Уголок стальной 50 на 50 и 40 на 40.
3. Обрезок водопроводной трубы ДУ32-3,5
4. Обрезок водопроводной трубы ДУ-25
5. Подшипник 6202 (2 шт)
6. Подшипник опорный.
7. Шпилька М14.
8. Профильные трубы 15 на 15, 20 на 20, 25 на 25
9. Болты и гайки М6, М8, М14.
10. Обрезки жести.

Итак, для начала я решил собрать крепление болгарки. В покупных вариантах, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жёсткости. К тому же, закрепив УШМ в трёх точках, её приходится располагать вертикально, что немного "ворует" глубину реза - как правило, впереди корпус редуктора чуть вытянут. А посему я решил закрепить её горизонтально, в двух точках, с плотным прилеганием рамы к редуктору.. Минус такого крепления - оно подходит только к одной модели УШМ. Но я решил этим пренебречь, посчитав, что если мне и придётся заменить болгарку, то я просто сварю новое крепление.))))
Я вырезал два куска уголка 50:

Теперь подошла очередь стола. Его я изготовил из листа стали, толщиной 4мм, размером 60 на 60 см:

Из профильной трубы 15 на 15 сделал две квадратных рамки, размером 50 на 50 см. При этом в трубе, в местах сгиба прорезал только по три стенки, четвёртую оставил.

После этого вварил в углах вертикальные стойки из той-же трубы, и на получившийся параллелепипед закрепил мою конструкцию.

Подогнуть я смог, лишь вставив между ними двухметровую (!) трубу, сечением 60 на 20. (Благо, между тягами как раз 60 мм.

Кстати...Изначально у меня возникла мысль сделать "2 в 1". Т.е., предусмотреть возможность переворачивания стола болгаркой вниз, с целью получения циркулярки! И я даже начал это воплощать. К примеру, шляпки всех крепёжных болтов с обратной стороны я проварил, расплавил и зачистил, чтобы получить ровный циркулярочный стол:

А на деле я НЕ БУДУ ЭТИМ ПОЛЬЗОВАТЬСЯ!!! Ведь у меня циркулярка есть. И она, в любом случае, лучше, чем сделанная из болгарки! К тому-же, работая циркуляркой с деревом, хорошо поставить рядом этот станок с кругом по дереву, чтобы торцевать. А не переворачивать стол ради каждой доски...
В общем, отбросил я эту глупую затею....
..
Дальше я приступил к сооружению упора для заготовки. Я приложил угольник к кругу, отчертил линию под прямым углом, и закрепил по ней упорный уголок 40 на 40.

Забыл сфотографировать, но тут, думаю, понятно....Теперь, чтобы отрезать под 45, нужно извлечь один болт, повернуть уголок и закрепить в другое отверстие.

Следующий этап. Я приступил к сборке инструментальных тисков. Ведь точно отрезать можно только хорошо закреплённую заготовку.Вырезал кусок трубы 20 на 20.

Далее я ещё понаваривал, там где не хватило и ещё обработал. (не фотографировал).
Потом вырезал кусок 25-й трубы (в неё легко и достаточно плотно входит 20-ка) и приварил к ней поперёк обрезок полосы, чтобы можно было, просверлив отверстия, закрепить её к столу. Это будет направляющая:

На краю шпильки я сделал выборку и изготовил туда маховичок.

Далее, я приступил к изготовлению защитного кожуха. Как я уже говорил, кожух на болгарке был под 180-й круг, а я решил использовать 230-й. (Мощности хватает. Обороты тоже подходящие.). К тому-же, так как мне нужна точность, то резать я буду толстыми кругами (2,6, или 3 мм). Потому как более тонкие немного болтаются при нажиме. А посему количество искр будет неимоверным!!! Поэтому я решил сделать наиболее закрытый кожух, и закрепить его непосредственно к станине.

Сперва я сделал шаблон из картона.

УШМ или болгарка облегчает жизнь в работе и быту. С ее помощью можно подпилить острый угол, срезать выступающую часть профиля или трубы, сделать отверстие в плитке и т.д. Держать постоянно в руках инструмент неудобно. Руки устают, а срез получается неровным. Чтобы облегчить работу представляем вам несколько самодельных вариантов отрезных станков с держателем и станиной, которые можно сделать из металлолома.

Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

• два задних б/у амортизатора от автомобиля;
• трубы, подходящие по диаметру амортизаторов для обжимки;
• профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
• два тавра 35×25 мм для придания жесткости основанию;
• два уголка 40 мм для вертикальных опор;
• металлические пластины для фиксации амортизаторов 190×75×5 мм;
• квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
• автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

Отрезной станок с маятниковым рычагом из поперечного вала

Для сборки каркасной части и держателя маятника вам понадобятся профильные трубы, а для консольного крепления – дополнительно стальные полоски и металлический прут. Подставку, которая также будет служить рабочей платформой, изготавливаем из листа стали. К маятниковому рычагу из отрезка профильной трубы привариваем поперечный вал, соблюдая перпендикуляр при креплении. В качестве подшипников, которые будут обеспечивать поворот маятника, используем уже готовые подшипниковые узлы. Прессуем их на вал с двух сторон. Соединение должно быть жестким, иначе может произойти непредвиденное продольное или поперечное смещение. Когда подшипники будут запрессованы, отступаем 5–6 см от края подставки, привариваем собранный маятник с опорными узлами.

Из стальной полоски делаем П-образную скобу. Это будет кронштейн, удерживающий корпус редуктора болгарки. Для крепления корпуса просверливаем в нем отверстия под болты по бокам и в середине. Из стального прутка выгибаем подковообразный хомут и делаем прижимную планку для фиксации корпуса инструмента к маятнику. Она представляет собой металлическую пластину на 1,5–2 см больше по длине ширины хомута. В отверстия по краям прижимной пластины вставляем резьбовые крепления, фиксируя их гайками. Примеряем готовый П-образный кронштейн и хомут к болгарке. При помощи сварки или резьбового соединения крепим детали на консоль.

На маятниковый рычаг привариваем консоль с хомутом и П-образным креплением болгарки, выбирая подходящее положение инструмента. Существуют разные мнения о том, как крепить болгарку – от себя или на себя. Учитывая, что для бытовых нужд применяются средние или малые УШМ, устанавливаем диск вращения "от себя". Это позволит вам лучше контролировать точность реза. В целях безопасности не забудьте зафиксировать защитный кожух. По весу болгарки подбираем подходящую возвратную пружину. После сборки станка тестируем его. Первую проверку делаем в холостом режиме. Не должно быть никаких вибраций, посторонних шумов и люфта. При наличии неполадок устраняем их. Далее возьмите отрезной круг с максимальной толщиной, которую вы используете для работы, и прорежьте станком паз под диск. При необходимости щель можно всегда расширить.

Финальный этап – монтаж упора для металлических и деревянных заготовок. Как правило, устанавливают два основных упора – для запила под 45 и 90 градусов. Планки можно приварить, а лучше зафиксировать их на резьбовое соединение. Такие конструкции легко снимаются и меняются. Дополнительной деталью, которая облегчит вашу работу, также станет ограничитель с измерительной линейкой. Достаточно зафиксировать на упоре металлическую линейку и процесс замера и резки заготовок с точностью до миллиметра никогда не будет для вас проблемой.

Дальше работает ваша фантазия. Можно также оснастить станок транспортирами, тисками и струбцинами. Эти приспособления для болгарки позволяют вам сделать разрез или паз в заготовке под любым углом. В конце не забудьте покрасить станок, чтобы он приобрел завершенный вид и был защищен от "паутины из ржавчины".

Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

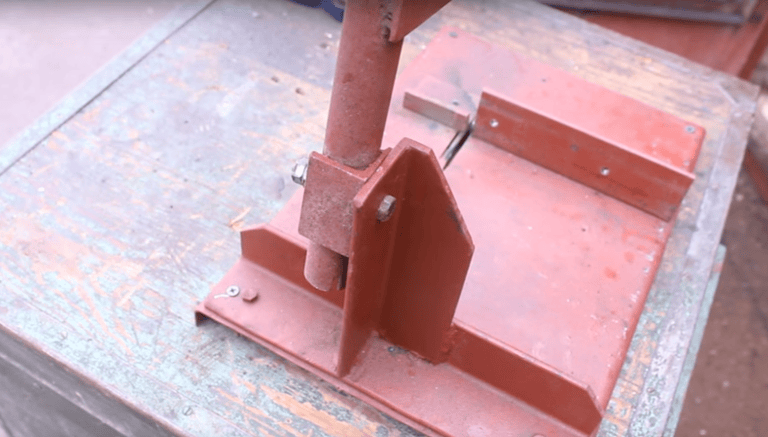

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.

Без угловой шлифовальной машины - болгарки - не обойтись ни в гараже, ни на частном подворье. Агрегат позволяет разрезать металлический профиль, зачистить сварной шов или убрать ржавчину с поверхности заготовок и деталей, имеет невысокую цену и невероятное удобство при работе. Есть у шлифмашины и недостатки, один из которых - нестабильное качество реза и опасность перекоса отрезного диска при использовании. Устранить досадные недочёты можно, изготовив специальную станину своими руками, которая превратит ручной инструмент в настоящий отрезной станок. Это позволит увеличить скорость работы и достигнуть точности, которую можно получить только на оборудовании промышленного изготовления.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна . Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ - возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

• станина;
• маятник;
• крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина - соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение - гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

• трубу профильную «квадрат» (25х25х2,5 мм);
• трубу профильную «прямоугольник» (40х20х2,5 мм);
• лист металлический толщиной 4–5 мм;
• подшипники шариковые № 202, 203 или 204 – 2 шт.;
• пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
• пруток диаметром 8–10 мм;
• шину металлическую (20х4 мм);
• болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

• угловая шлифмашина;
• дрель или сверлильный станок, набор свёрл;
• набор плашек для нарезания метрической резьбы;
• ключи рожковые;
• сварочный аппарат.

Наличие электросварки желательно, но необязательно - все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей - Makita, Bosch и так далее.

Изготовление отрезного станка своими руками

Подготовительный этап

Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки. Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок. Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Фотогалерея: Чертежи для изготовления самодельного отрезного станка

Чертёж отрезного станкка рамного типа. Габариты рамы выбирают исходя из размеров используемого инструмента

Чертеж отрезного станка маятникового типа. Слева обозначены размеры основания. Справа отмечены особенности конструкции маятника

Пошаговая инструкция

1. В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления - металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
2. К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику.

   После раскройки материала к маятниковому рычагу приваривается вал

3. Из стальной шины загибают П-образный кронштейн, в его боковых сторонах сверлят отверстия для болтов, с помощью которых крепится корпус редуктора болгарки.

   Для крепления к резьбовым отверстиям на корпусе редуктора УШМ понадобится П-образный кронштейн

4. Из стального прутка изготавливают огибающий УШМ U-образный хомут (стремянку) и прижимную планку для фиксации корпуса инструмента к маятнику. Последняя представляет собой металлическую пластину длиной, на 15–20 мм превышающей ширину хомута. В отверстия на краях прижимной пластины свободно входят резьбовые концы стремянки, а фиксация осуществляется гайками с подходящей резьбой.
5. Примеряя П-образный кронштейн и хомут к болгарке, сварочным или резьбовым соединением монтируют эти детали на консоль.

   Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом

6. Подшипники, которые будут обеспечивать поворот маятника, запрессовывают в опоры. В качестве последних можно использовать как готовые заводские подшипниковые узлы, так и отрезки стальной трубы (15–20 мм) с диаметром, равным внешней обойме подшипника.
7. Подшипниковые узлы напрессовывают на вал с двух сторон. Важно, чтобы соединение было с натягом - это устранит нежелательные продольные и поперечные смещения. Если полученное соединение по каким-то причинам ослаблено, можно воспользоваться проверенным способом - залудить ось паяльником, нанеся на её поверхность тонкий слой олова (понадобится паяльная кислота в качестве флюса).
8. На расстоянии 50–60 мм от края платформы приваривают маятник в сборе с опорными узлами. При этом важно не перегреть подшипники, поэтому эти детали оборачивают мокрой ветошью или постоянно поливают водой для охлаждения.

   Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края

9. На маятниковый рычаг приваривают консоль с установленным хомутом и П-образным креплением УШМ. Положение болгарки при этом выбирают исходя из личных предпочтений. Существуют разные мнения о том, как крепить болгарку («от себя» или «на себя»). Профессиональные слесари работают с инструментом, ориентируя сноп искр к себе, аргументируя это тем, что если болгарка по какой-либо причине выпадет из рук, то инструмент отлетит в противоположную сторону. Любители чаще всего работают со средними или малыми шлифмашинами, поэтому предпочитают, чтобы диск вращался «от себя», поскольку это позволяет осуществлять контроль разреза и предотвращает порчу одежды. Закрепляя инструмент, не забудьте правильно разместить защитный кожух - он должен обезопасить работающего в случае разрыва диска.
10. На собранный станок крепят угловую шлифмашину. Ориентируясь на вес инструмента, подбирают и устанавливают возвратную пружину. Для этого к станине и маятнику приваривают петли или просверливают отверстия диаметром до 5 мм.

    Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины

11. Выполняют пробный запуск болгарки. Сначала проверяют работу станка в холостом режиме. При этом обращают внимание на вибрации и люфты рабочих частей оборудования, которые при необходимости устраняют.
12. Воспользовавшись отрезным кругом максимальной толщины, в платформе станка прорезают паз под режущий диск. При необходимости болгарку снимают и прорезь расширяют до нужного размера.

    Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины. Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Видео: Как сделать отрезной станок из болгарки своими руками

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Если вы хотите изготовить приспособления для болгарки своими руками, чертежи вам очень пригодятся. С их помощью можно собрать всевозможные конструкции самоделки, основная задача которых — расширение функциональных возможностей, повышение безопасности и упрощение эксплуатации угловой шлифовальной машинки.

Работая с угловой шлифовальной машинкой, данный электроинструмент позволяет сделать три основные операции:

• Резать твердые материалы;
• Шлифовать поверхности изделий абразивными кругами;
• Зачищать поверхности специальными щетками.

Предлагаем вам выход из ситуации — приспособление, за счет которого шлифмашинка станет стационарная. Разного рода приспособа позволяет из болгарки сделать полноценный станок с расширенными возможностями.

Доступные приспособления для болгарки

Чертеж приспособления

Рассмотрим приспособления, которые из болгарки действительно можно сделать своими руками. Вам потребуется инструкция по сборке, полезные рекомендации и видео руководства.

Предлагаем следующие приспособления, доступные для сборки под вашу болгарку:

• Штативы;
• Фиксаторы;
• Стусло;
• Фрезеры;
• Штроборезы;
• Конструкция для резки керамогранита;
• Кулинарное приспособление.

Теперь каждое представленное самодельное устройство рассмотрим отдельно. Узнаем, как можно сделать ту или иную конструкцию и усовершенствовать ею вашу угловую шлифовальную машинку (УШМ).

Штатив

1. Штатив решает главную проблему болгарки — необходимость держать ее своими руками, в то время как некому установить заготовку.
2. Если сделать штатив, можно держать болгарку одной рукой, а второй удерживать, перемещать заготовку.
3. С помощью штативов задаются углы резки болгаркой, при этом перемещение диска осуществляется строго вертикально. Это приспособление повышает качество обработки и снижает риск травматизма.
4. Чтобы сделать штатив, используйте металлический профиль, амортизаторы от авто или обычную фанеру.
5. Если правильно выполнить приспособление, из болгарки получится прекрасная стационарная установка с уровнем надежности и безопасности, равной заводским штативам.
6. Важный элемент штатива — это защитный кожух. При его наличии на рабочий стол можно помещать древесину, работать по дереву, металлу, пластику.
7. Используя штатив, можно защититься от главных причин травматизма при работе с болгаркой — выпадающая из рук УШМ или заклинивающий диск при работе по дереву.
8. Изготавливая штатив, рекомендуется кнопку включения переделать в педальный тип регулятора. Это позволит путем сброса ноги с педали приспособления быстро отключить питание.
9. В среднем штатив можно изготовить за час, если использовать простые чертежи. Они мало чем уступают заводским штативам, зато в финансовом плане обходятся почти бесплатно.

Фиксатор

• Фиксатор или держатель — это следующий по популярности элемент, позволяющий из болгарки сделать функциональное устройство;
• Задача фиксатора — обеспечить крепление электроинструмента. Так у вас выходит стационарная пила;
• Фиксатор выполняет крепление на требуемой поверхности — стол, верстак, тиски;
• Такое крепление имеет важное преимущество — можно в любой момент снять держатель, вернув электроинструмент обратно в режим ручной работы;
• Поперек диска можно установить упор со специальной прорезью. Данное дополнение позволяет обрабатывать высокопрочные детали, удерживая заготовку своими руками;
• Самый популярный фиксатор — это пилорама из болгарки. Для ее изготовления вам потребуется качественная станина, под которой фиксируется угловая шлифовальная машинка. Буквально за несколько часов из болгарки получается полноценная пилорама, которую можно по мере необходимости быстро разобрать.

Стусло

1. Сделав рабочий стол под УШМ поворотным, вы получите великолепное приспособление — стусло.
2. Стусло для электрической болгарки позволяет работать по дереву, под регулируемым углом нарезать плинтуса, профили, багеты, деревянные заготовки.
3. Для данных целей требуется на болгарку установить нужный диск, зафиксировать рабочий стол под углом 45 градусов.
4. Это невероятно удобный агрегат для тех, кому требуется нарезать большое количество оконных наличников, штапиков, плинтусов и пр.
5. Стусло в сочетании с болгаркой способствуют возможности нарезки тротуарной плитки в диагональном направлении. Это позволит разнообразить варианты укладки материала.
6. Стусло для болгарок изготавливается заводами, но стоимость подобных агрегатов неоправданно высока. Потому самодельное устройство намного предпочтительнее для работы в домашних условиях.

Штроборезы и фрезеры

• Штроборез. Болгарка может использоваться в качестве штробореза, которая требуется уложить электропроводку или вырезать в стене проходы. Держа УШМ, вы сильно рискуете своим здоровьем и качеством выполненной работы. Для подобных целей существует специальное приспособление — насадка на прочном основании. Она представляет собой подошву-упор, способствующую плавному перемещению инструмента вдоль стены, создавая при этом равномерное усилие. Обязательно сделайте чехол закрытого типа. Не лишним будет оснастить приспособление патрубком, через который подключается пылесос;
• Фрезер. Данное приспособление возможно в реализации, поскольку большинство угловых шлифовальных машинок комплектуются редуктором и мощным электромотором. Чтобы изготовить подобную конструкцию, вам нужно вывести вал болгарки в отверстие собранного верстака, надеть патрон фрезерной головки и устройство готово к работе. Данное приспособление предназначено для работы по дереву. Но слишком твердые породы резать не рекомендуется.

Обработка керамогранита

1. Работа с камнем — вещь ответственная, сопровождающаяся определенными сложностями и риском.
2. Если неправильно наклонить диск болгарки, вы легко испортите керамогранит. Его стоимость и так не маленькая, чтобы допускать подобный брак.
3. Другая ситуация — это раскол самого пильного диска машинки.
4. Задача данного приспособления — позволить контролировать угол вхождения в керамогранит и обеспечивать прямолинейное движение электроинструменту.
5. Чтобы автоматизировать обработку керамогранита, разработаны чертежи специальных устройств с направляющими. Собрать их своими руками не так легко, но возможно.
6. Главная особенность — это направляющие, по которым с завидной точностью перемещается болгарка, обеспечивая ровный и аккуратный срез.

Кулинарное приспособление

Как может быть связана кулинария и угловая шлифовальная машинка? Самым непосредственным образом.

Используя болгарку и подручные материалы, у вас может получиться великолепная самодельная мельница, кофемолка. Процесс сборки выглядит так:

• Возьмите двухлитровую банку, выполненную из жести;
• Вооружитесь полоской оцинкованной стали;
• На дне банки сделайте отверстие, диаметр которого равен диаметру защитного кожуха;
• Снимите кожух и диск, на их место через отверстие проденьте вал;
• На вал болгарки надевается кусочек оцинковки, подходящий по описываемому радиусу внутри банки;
• Оцинковка прикручивается гайкой к валу болгарки;
• Внутрь банки засыпьте зерно или кофе, закройте и включите угловую шлифовальную машинку. Мука или кофе для варки готовы.

Сделать самостоятельно приспособления не сложно. Вы только определитесь, какой вариант приспособления вам нужен.
