Что представляет собой грохотная картофелекопалка своими руками: чертежи. Грохотная картофелекопалка для мотоблока своими руками Картофелекопалка для мотолебедки своими руками чертежи

Профессиональная картофелекопалка для мотоблока стоит очень дорого. Из-за сложностей с процессом сбора урожая владельцы земельных участков постоянно изобретают какие-либо способы, позволяющие облегчить работу. Бюджетным вариантом является изготовление самодельной картофелекопалки для мотоблока либо трактора.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

транспортерные;
грохотные;
универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

подхватывание земли и ее подача на специальный стол;
просыпание почвы через щели под влиянием вибрирующего стола;
высыпание клубней с противоположной стороны на почву.

Картофель остается поднять, чтобы уложить его в специальную тару. Картофелекопалка транспортерная является более сложным агрегатом, чем грохотная. Она состоит из ленты, барабана и транспортера.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

высадку клубней;
подъем целины;
окучивание растений;
сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Как сделать картофелекопалку для мотоблока (видео)

Принцип работы картофелекопалки

Картофелекопалка для , сделанная согласно чертежам, должна обладать определенными характеристиками. Если это будет ручная картофелекопалка, то она должна иметь соответствующий привод. Перед выполнением работ следует рассчитать бюджет мероприятия и определиться со способом обработки земли агрегатом.

Картофелекопалка своими руками, сделанная для проведения работ на земельном участке, имеет простой принцип. Конструкция включает 2 стальных ножа, необходимых для разрезания земли. Клубни, собранные ножами, вместе с грунтом поступают по специальной транспортной решетке в бункер для сбора овощей.

Картофелекопалка вибрационная в процессе работы отделяет клубни от почвы. Свой урожай можно сваливать на грунт рядом с агрегатом, если на устройство бункера не хватило специального материала. Отдельные элементы конструкции из металла могут соединяться 2 способами:

на основе электрической или газовой контактной сварки;
крепежными деталями (болтами, гайками, контргайками).

Эти способы обеспечивают прочное соединение деталей из металла. Соединения с помощью болтов обладают разными преимуществами перед сварными швами, поскольку картофелекопалку можно с легкостью разобрать при необходимости.

Чтобы соединить отдельные части, не нужно тратить время на выполнение работы со специальным инструментом. Необходимо подготовить лишь дрель со сверлом и пару ключей. Самодельные картофелекопалки выполняются из металлического листа толщиной 5-7 мм. Именно такие размеры способны гарантировать высокий уровень прочности всей конструкции.

Картофелекопалка для минитрактора не обладает слишком большим весом, что существенно облегчает копание грунта. Для работы с твердыми почвами следует использовать копалку, имеющую больший габарит. Она тяжелее, поэтому лемех лучше врезается в грунт и выворачивает наружу пласт почвы с овощными клубнями.

Картофелекопалка своими руками (видео)

Этапы сборки устройства

Перед тем как сделать картофелекопалку своими руками, следует ознакомиться с технологией изготовления этого агрегата. Она включает следующие основные этапы:

сборка рамы из металлических уголков и швеллеров;
закрепление на подготовленную металлическую раму элеватора и прочих элементов;
монтаж на элеватор валов, передающих усилие от вращения колес;
установка на раму прочных металлических бортов;
установка вибрирующей за счет вращения колес решетки;
крепление металлического лемеха на элеватор с помощью болтов 10 мм;
сборка опорно-транспортного узла;
подсоединение агрегата к сельхозтехнике, к примеру, МТЗ.

Самодельная картофелекопалка грохотного типа должна быть собрана с помощью сварочного аппарата либо скреплена болтами из металлических уголков. Чем большая нагрузка будет на них приходиться, тем больше должна быть предусмотрена толщина материала. Зачастую пользуются уголками с габаритными размерами 63х40 мм.

Картофелекопатель своими руками изготавливается с использованием железного швеллера. Схема болтовых соединений требует закупки метизов в необходимом количестве. Чертежи предполагают применение цепи, передающей вращающий момент на колеса из резины либо металла.

Лемех укрепляется только после окончательной сборки элеватора и закрепления его на несущей раме копалки для мотоблока. Он является непосредственной рабочей частью, представляя собой плуг, нужный для того, чтобы можно было с легкостью выворачивать картофельный корнеплод из грунта. Опорно-транспортный узел, сделанный из дисков или колес, включает также 2 роликовые цепи. Он изготавливается с использованием металлического стержня.

Особое внимание в процессе сборки механизма необходимо уделить тому, как грохотная картофелекопалка к мотоблоку присоединяется после сборки. Этот этап является последним в процессе изготовления агрегата на мотоблок. Если конструкция некачественно закреплена на нем, то потребуется пересмотреть не навесное оборудование, а сам мотоблок.

Картофель на приусадебном участке нужно чем-то убирать. Большинство дачников имеют в гараже мотоблок. В крайнем случае он есть у соседей. Вместо копания земли лопатой, собрать урожай можно при помощи картофелекопалки для мотоблока. Так получается в несколько раз быстрее. Поскольку отдельное устройство приобретать дорого, есть смысл построить его своими рукам из подручных средств.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Механизм заводского изготовления стоит крайне дорого. На рынке есть дешёвые китайские изделия, но их качество отличается в худшую сторону. Имеет смысл заняться изготовлением приспособления самостоятельно. Для этого следует отличать типы картофелекопалок, выделяющиеся в зависимости от принципа работы приспособлений.

Типы устройства:

стрельчатый;
грохотный или вибрационный;
транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов - устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей - это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

Лемех подрывает землю вместе с плодами.
Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение - поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

Швеллер используется в качестве основания. На него монтируют прицепное устройство.
На основание устанавливают соху.
К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

Небольшая ширина полосы - около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
Велик риск нанесения повреждений клубням от ножа.

Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе - управление громоздким механизмом будет сильно утомлять.

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки - приходится делать остановки для очистки.

Транспортёр - это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

Основная задача - выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Осенью наступает пора выкапывания картошки. Что представляет собой грохотная картофелекопалка своими руками (чертежи будут чуть ниже)? Раньше ведь копали картошку вручную. В наши дни многие пользуются копалкой, которую прицепляют к мотоблоку.

Что такое картофелекопалка

Картофелекопалка — это устройство для отделения клубней растения от грунта. Картофель выдается на поверхность земли. Такие агрегаты можно приобрести в магазине. Но стоят они очень дорого. Многие пробуют соорудить механизм своими руками. Все агрегаты для выкапывания клубней можно разделить на:

грохотные;
транспортерные;
универсальные.

Изображение 1. Габариты грохотной картофелекопалки.

Грохотные копалки состоят из ствола, лемеха и привода. Производительность их довольно высока. Картофелекопалка грохотного типа работает на следующем принципе. Почва с картошкой подхватывается и подается на стол. Стол вибрирует, грунт просыпается сквозь щели, корнеплоды с другой стороны падают на землю. Остается подобрать их и уложить в тару.

Транспортерные копалки устроены посложнее. В их состав входят лемех, транспортер и барабан. Универсальные копалки — это однорядные устройства веерного типа.

Все эти копалки прицепляются к мотоблоку. К копалке можно присоединить другие насадки. Они помогут посадить картофель, поднять целину, окучить растения, отсортировать убранные осенью овощи.

Делаем копалку своими руками

Картофелекопалка грохотного типа может быть сделана своими руками. Для этого нужно владеть некоторыми знаниями и умениями. Принцип ее действия:

металлические ножи режут почву;
клубни попадают на решетку;
с решетки они падают на землю или в емкость.

Изображение 2. Чертеж грохотной картофелекопалки.

Все детали копалки очень важны, они влияют на долговечность устройства и на его прочность. Основные детали картофелекопалки:

рама;
решетка;
валы;
лемех;
транспортный узел;
колеса;
другие детали.

Рама — это основа для всех остальных деталей. Решетка — вибрирующая часть агрегата, которая выбрасывает почву и оставляет на себе клубни картофеля. Валы служат для создания вибрации решетки. С помощью транспортного узла копалка передвигается по участку. В его состав могут входить диски, стержни, цепи, подшипники, звездочки. Самодельная картофелекопалка к мотоблоку хорошо работает на участках с легкой и средней тяжести грунтом.

Для изготовления агрегата нужно приготовить:

Изображение 3. Устройство картофелекопателя.

раму из уголков или труб, размеры которых 63х40 мм (изображение № 1);
швеллер № 8;
трубы, длина которых 130 см;
металл листовой толщиной от 7 мм;
арматура диаметром 10 мм;
цепь;
стойки;
колеса;
металлический барабан;
болты и гайки на 10 мм;
сварочный аппарат;
гаечные ключи;
молоток;
дрель со сверлами;
чертежи копалки (изображение № 2).

Процесс работы делится на несколько этапов:

Изображение 4. Барабан-очиститель.

из труб и швеллеров сваривается рама длиной примерно 120 см;
приваривается к раме швеллер или труба для установки регулирующих частей;
приварить стойки и прутья решетки (изображение № 3);
приваривается лемех или прикручивается болтами;
сваривается решетка или барабан-очиститель (изображение № 4);
устанавливаются валы для приведения решетки в движение;
собирается транспортный узел.

Картофелекопалка для мотоблока своими руками делается из металла. Оптимальная его толщина — 5-7 мм. Сооружение получится довольно легким и прочным. Соединяются детали сваркой или болтами. Сварка в данном случае очень ненадежна. При вибрации на некоторых грунтах шов расходится. Поэтому лучше использовать дрель и гаечные ключи. Это отличное решение, так как конструкцию можно в любое время разобрать. Это может понадобиться для перевозки устройства на расстояние. Стойку лучше всего взять от держателя старого плуга или использовать для ее изготовления стальную полосу.

Колеса можно применить:

резиновые обычные;
с тракторным рисунком протектора;
металлические.

Наиболее устойчивые колеса — с тракторными протекторами.

Барабан-очиститель нужен обязательно (изображение № 4). Он состоит из 2 цепей с 94 звеньями, надетых на диски или на велосипедное колесо.

Заключение по теме

Картофелеуборочный комбайн давно используется на полях. На частных участках можно применять картофелекопалку, которая прицепляется к мотоблоку. Ее можно приобрести в магазине или сделать своими руками.

Самодельная конструкция обойдется намного дешевле, примерно в 17 раз.

Для ее изготовления нужно приобрести несколько труб, стальных стержней, колеса от старой сельскохозяйственной техники, цепи, болты и гайки. При работе нужно просто передвигать агрегат вдоль рядов картошки, сзади будет оставаться убранный участок. Если клубни не собираются в емкость, придется поднять их с земли вручную.

Чертежи и схемы данного аппарата даны выше. Если участок под картофелем составляет несколько соток, стоит потрудиться и сделать такой агрегат своими руками. Он позволит сэкономить много времени осенью и убрать урожай в самые короткие сроки. Можно предусмотреть изменение глубины погружения в грунт лемеха, используя винтовые соединения. Конструкция дает много простора для инженерной мысли. Эксплуатация данной картофелекопалки требует выполнения некоторых элементарных правил безопасности.

Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков. Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля. Ускорить работу поможет картофелекопалка, своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам.

Картофелекопалки используют на рыхлых и средне уплотненных грунтах. Агрегаты для копки картофеля различаются:

размерами;
особенностями конструкции;
шириной рабочей полосы;
требованиями к очистке поля от сорняков;
способами очистки клубней от земли.

Своими руками мастера делают картофелекопалки нескольких видов. Наиболее популярны веерные и грохотные агрегаты. Более опытные мастера делают транспортерные и барабанные копалки для картофеля.

Картофельные ряды на полях, обрабатываемые с помощью тракторов и мотоблоков, должны быть ровными. Между рядами оставляют достаточно места для движения колес сельскохозяйственных машин.

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

Копалку прицепляют к мотоблоку.
Лемех острым концом взрыхляет землю.
Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
Земля отделяется от клубней и сыплется на пашню сквозь прутья.
Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Копка веерной копалкой допускает наличие на поле редкого и невысокого сорняка. Картофельную ботву перед уборкой урожая скашивают.

Делаем веерную картофелекопалку своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
болты диаметром 10-12 или более мм;
стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

В средней части лемеха сверлят два отверстия для крепления к стойке.
К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов - 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей - ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

болгарка;
сварочный аппарат;
дрель, сверла по металлу;
металлический профиль со стороной квадрата 2,5 см;
стальной лист толщиной 3-5 мм;
проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
колеса;
болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

отмеряют и нарезают металлический профиль для рамы (каркаса);
сваривают каркас;
в нижней части каркаса приваривают стойки для колес;
внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
из металлических прутьев сваривают короб-просеиватель (грохот);
грохот на шарнирах подвешивают внутри каркаса;
на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

Лемех заглубляется в грунт и срезает его вместе с клубнями.
Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

Захват полосы составляет 38-40 см.
Глубина проникновения ножа в почву - 20-25 см.
Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

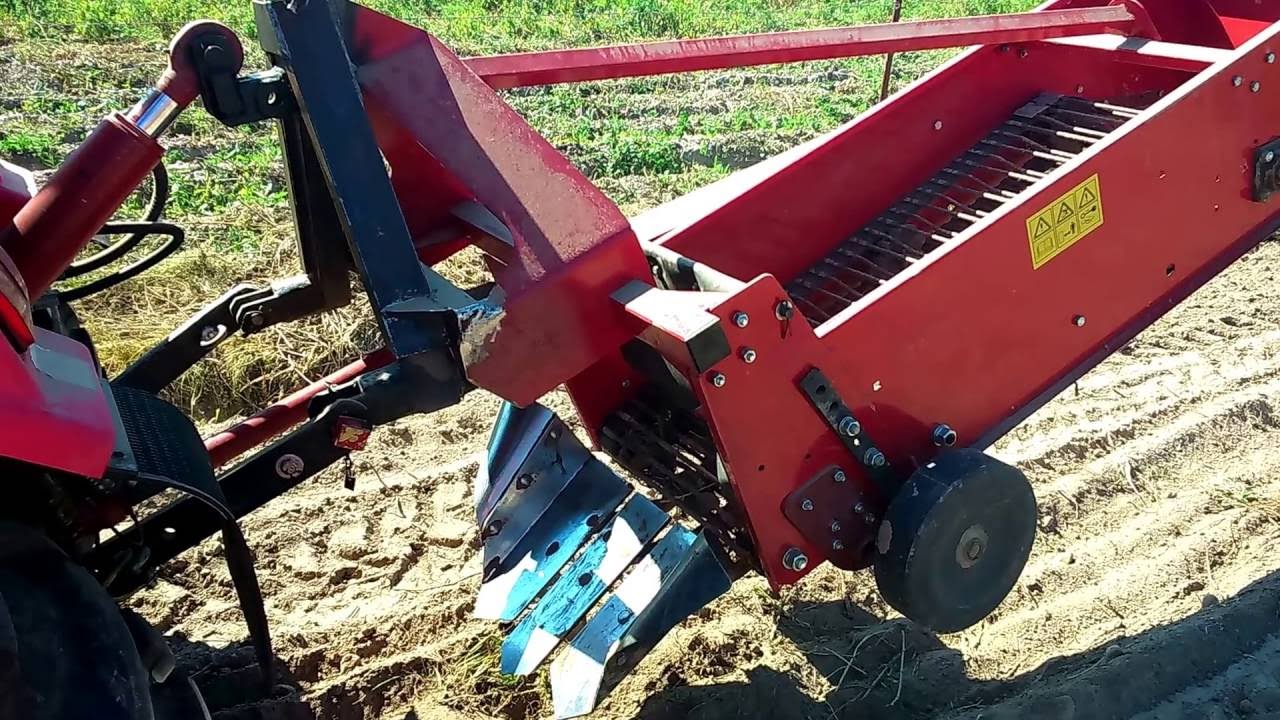

Транспортерная картофелекопалка

Транспортерные (конвейерные) картофелекопалки делают как большими, так и совсем миниатюрными. Картофельные клубни и грунт взрыхляют ножом-плугом. Срезанный материал поступает на движущуюся ленту и сепарируется.

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Движение транспортера осуществляется при передаче крутящего момента от вала мотоблока (трактора) через редуктор, цепи, зубчатые передачи.

Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.

Самостоятельное изготовление транспортерной картофелекопалки возможно при наличии опыта подобных работ. Агрегат можно сделать, изучая схемы работы заводских машин подобного типа.

Существует множество конструкций транспортерных картофелекопалок, каждый мастер вносит в изделия новые элементы и усовершенствования. Процесс создания конвейерной копалки включает следующие шаги.

Сварка рамы (каркаса) из стального профиля квадратного сечения и уголков.
Изготовление из листовой стали ножа-лемеха.
Установка в каркас валиков или колес для транспортерной ленты.
Сборка конвейерной ленты из цепи, стальных прутьев, другого материала.
Монтаж кронштейнов и креплений для редуктора и зубчатой передачи.
Установка в каркас транспортерной ленты и механизмов.
Установка на каркас ножа (лемеха) и колес.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

рамы с колесами;
ножа (лемеха);
вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.
