Как сделать шинную пилораму в домашних условиях. Делаем самодельную пилораму своими руками. Использование самодельной пилорамы

Далеко не каждому по карману приобретение готовой пилорамы, тем более что окупиться она только при постоянном использовании(читай коммерческом). Можно ли изготовить пилораму своими руками? С какими сложностями продеться столкнуться самодельщику, решившемуся на самостоятельную распиловки необработанных бревен на деловую древесину?

Самодельная ленточная пилорама

Оговоримся сразу – сделать ленточную пилораму самому очень сложно. Дело не столько в комплектующих, обширных токарных и сварочных работах, необходимости заточки и разводки пилы специальным способом, а в отлаженной работоспособности всего комплекса.

Необходимо обеспечить погрузку и остойчивость движения до 300 кг одного бревна, регулировку толщины нарезания, и самое главное – технику безопасности. Но если наличие дармовой древесины победило – делаем ленточную пилораму своими руками.

Принцип ленточной резки поясним на примере: взять две катушки с ниток, между ними натянуть продетую тонкую ленту. Принудительно вращая ленту — режем бревно, расстояние между лентами – максимальный размер бруса. Ленточными пилами удобно нарезать доски.

Начинаем с выбора производственной площади или помещения – не менее 3х6 м, проверено. Второе по важности – металлические колеса тележки и ленточной пилы, это надо найти или купить. Раму ленточного механизма с колесами заказать, а лучше купить готовую. Самостоятельное изготовление требует навыков и много высокоточной инструментальной обработки.

Вид 1 : 1 — стойка; 2 — ролик; 3 — пластина; 4 — винт; 5 — цепь; 6 — направляющий утолок; 7 — подвижная гребёнка; 8 — винт; 9 — неподвижная гребёнка; 10 — пульт.
Вид 2 : 1 — шкив для запуска двигателя (если трехфазный двигатель подключается к однофазной сети); 2 — двигатель; 3 — шкив; 4 — вал; 5 — корпус с подшипником; 6 — основание; 7 — маховик; 8 — палец; 9 — шатун; 10 — пила; 11 — винт М14х2; 12 — ролик; 13 — направляющий уголок; 14 — стойка; 15 — штурвал; 16 — втулка; 17 — звёздочка; 18 — гайка М14х2; 19 — контргайка; 20 — звёздочка.

Устанавливаем направляющие – любой прочный ровный металл: двутавр, швеллер, уголок, под них через 0,5 м опоры или анкера для устойчивости. Расстояние между направляющими – диаметр самого большого бревна с запасом – около 0,7 м. Выдерживая геометрию свариваем все вместе. На тележку крепим колеса, раму ленточного механизма, электродвигатель через шкив.

Продумайте механизм изменения горизонтального перемещения пилы относительно бревна. Перемещая тележку относительно закрепленного бревна, срезаем горизонтальный слой древесины – делаем доски.

Наибольшее кустарное применение получили дисковые пилорамы благодаря своей универсальности и простоте изготовления. Будем делать дисковую пилораму своими руками. Самое главное — нам понадобится дисковая пила – диск более 500 мм (чем больше — тем лучше). Движителем обычно служит электродвигатель, через повышающий обороты шкив.

1 — шпала основная (стальная труба 80x80x3, 5 шт); 2 — подкладка (стальной лист, 40x10x1.22 шт.); 3 — полотно-направляющая (стальной швеллер № 8, L1750, 4 шт.); 4 — тележка (каретка тельфера); 5 — кронштейн нижний (стальной швеллер № 18, 2 шт); 6 — плита — основание (стильной лист s5); 7 — болт М20) (4 шт.); 8 — шайба Гровера (4 шт.); 9 — гайка М20 (4 шт.); 10 — электродвигатель асинхронный трехфазный (220 В, 5 кВт, 930 об/мин); 11 — кронштейн верхний (стальной уголок 45×45); 12 — полотно дисковой пилы; 13 — кожух защитный (стальной лист s2); 14 — штифт стальной (8 шт.); 15 — ступица дисковой пилы (Ст5); 16 — рукоять упорная (водогазопроводная труба 3/4″); 17 — горбыль отрезной; 18 — косынка упорная (стальной лист s5); 19 — гребенка (стальной уголок 45×45, L400); 20 — бревно; 21 — болт М30; 22- шайба разрезная; 23 — шайба-фиксатор (стальной лист sЗ); 24 — перекладина упорная (стальной уголок 45×45); 25 — шпала укороченная (стальная труба 80x40x3, 6 шт.); 26 — накладка для удлинения полотна (стальной лист 250x180x10, 2 шт.).

Готовится сварная рама, на раму ставится металлическая (реже деревянная) плита с прорезью под диск. Зазоры между диском и плитой – минимальные. К плите снизу крепится вал пилы на подшипниках и шкивом. Шкив электродвигателя и пилы соединяются ремнями (перестраховка при заклинивании пилы) – самодельная дисковая пилорама может работать!

один из вариантов самодельной дисковой пилорамы

Для натяжения ремня используйте вес двигателя с добавлением утяжелителей. Опорную площадку электродвигателя сделайте подвижной соосно валу пилы, с отклонением под тяжестью в противоположную сторону. В качестве движителя часто применяют колесо работающего трактора с приводом на шкив пилы без ремней.

Принципы резания те же, что и в ленточном резе – подаем бревно к режущему диску. После дискового реза поверхность пиломатериала более высокого качества за счет скорости обработки. Дисковые пилорамы бывают вертикальные и горизонтальные – их проще применять в мобильных установках.

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Конструкция представляет собой мощный профиль на рабочей высоте – выше пояса, по которому перемещается в тележке закрепленная бензопила.

Высота обусловлена эргономикой, длительная коленно-локтевая поза не полезна. Параллельно основному профилю кладется бревно на опорную раму, работающая бензопила перемещается вдоль бревна производит необходимую обрезку.

Несколько подробней об особенностях. Главный элемент – основной профиль, обеспечивающий геометрически правильные размеры пиломатериалов, должен быть достаточно прочным и жестким, если швеллер – не менее 200. Профиль опирается на 3 и более опор, связанных с опорной рамой, на которую ложится бревно.

Если вы решились делать цепную пилораму своими руками — обязательно посмотрите на пилорамы LOGOSOL. Чертежи и документацию можно скачать на сайте и взять за основу своей самоделки.

Основные погрешности при распиловке образуются при колебаниях тележки с бензопилой, поэтому продвижение тележки по профилю — не менее четырех жестко прижатых металлических колес, необходимо предусмотреть ручной привод. Самый простой – вороток колодца с приводным колесиком по основному профилю.

Для установки тяжелого бревна обычно ставят наклоны, по которым удобно толкать бревно последовательно по сторонам на опорную раму, расклинивая его на раме.

Самое сложное – регулировочный механизм толщины изделия. Простейший способ – установка по краям подвижной в вертикальной плоскости опорной рамы винтовых или любых домкратов жесткой фиксации. Регулируем домкраты – регулируем толщину изделия. Пример постройки мобильной шинной пилорамы на основе бензопилы можно посмотреть на фото.

Порезку древесины можно выполнять одному человеку: держась за ручку бензопилы и регулируя газ, второй рукой осуществляем подачу.

Заключение

Несколько мыслей о целесообразности изготовления пилорамы. Проверено временем и практикой – самостоятельное изготовление имеет смысл при бесплатных материалах. Если посчитать трудозатраты и материалы, и возможную выгоду, тот поймете сами. Самое страшное, при самостоятельном изготовлении – мало кто обращает внимание на технику безопасности. Этот момент нужно продумать обязательно! Безаварийной работы и качественной древесины.

При строительстве любого объекта необходимо дерево: для стропил, лестниц, половой доски, предметов мебели. Приобретать готовые изделия очень накладно. Да и зачем? Можно все сделать своими руками. Нужно только желание и немного материалов.

Предназначение шинной пилорамы

Для жизнедеятельности человека необходима древесина разных пород, каждая для своей цели. Обрабатывали ее когда-то исключительно топорами и ручными пилами. На смену им пришли и .

Оборудование постоянно модернизируется, появляется все больше удобных современных станков. В их числе шинные пилорамы. Они не могут заменить другие станки, такие, как оцилиндровочный станок или венцевой резак, но свои функции по обработке дерева выполняют успешно.

Если намечается строительство загородного дома или дачи из дерева, то материала потребуется довольно много. А если рядом лес и есть возможность запастись им, то лучше всего для его обработки и изготовления стройматериала сделать шинную пилораму своими руками.

Изготовление пилорамы своими руками поможет решить любую проблему, связанную с деревянными изделиями: сделать сарай или , беседку, дом из сруба.

Шинная пилорама собственного изготовления может производить:

высококачественную распиловку бревен в продольном направлении;
на ней можно придавать бревнам одинаковую форму и размер;
распиливать их на доски, брусья, рейки, и многие другие элементы.

Самодельной шинной пилорамой производят мелкие партии нестандартных деревянных заготовок и обрабатывают древесину разных пород.

Размещение и конструкции шинных пилорам

Чтобы смонтировать шинную пилораму, не потребуется большая территория. Ее можно установить на маленьком участке.

Созданная своими руками, она может быть стационарная, в которой установлен электрический двигатель, или передвижная (с использованием бензинового двигателя). Это позволит перемещать распиловочное оборудование в любое место, в том числе производить пиломатериалы в лесу.

Своими руками изготавливают следующие конструкции шинных пилорам:

Внешний вид шинной пилорамы с электродвигателем

С движением рабочего агрегата вдоль обрабатываемого дерева.
С продольным способом подачи дерева к агрегату.

Преимуществом первого вида шинной пилорамы является осуществление контроля за рабочим агрегатом на протяжении всего участка вдоль бревна. Это обеспечивает равномерность распила и высокую скорость.

Во втором случае контроль за распиловкой более сложный. Сильный толчок дерева может привести к тому, что цепь заклинит или перегреется двигатель. Преимуществом является отсутствие большого количества электрических проводов, двигающихся вслед за агрегатом.

Составные части пилорамы

Рабочий агрегат состоит из:

Станины:
шины;
электродвигателя;
механизма сцепления.

В качестве режущего инструмента здесь выступает цепная шина бензопилы. При использовании для распиловочного механизма цепной пилы, предназначенной для продольного пиления, поверхность распила получается гарантированно ровной.

В качестве силового агрегата устанавливается трехфазный электродвигатель мощностью 5,5 кВт либо четырехтактный бензиновый мотор мощностью 5,5 лошадиных сил.

Основой пилорамы является станина, по которой движется мобильная тележка с пилой, закрепленной в горизонтальном положении. Основа должна быть качественной, чтобы уменьшить вибрацию.

Конструкция станины:

два стальных или рельса длиной 8 метров и высотой 14 см;
по всей длине швеллера установлены стяжки из отрезков металлической трубы;
в швеллерах делают отверстия и устанавливают в них стяжки через 1–1,5 метра.

Основные моменты эксплуатации

Шинную пилораму устанавливают в любом помещении или на открытой площадке.

Правила эксплуатации:

Шинную пилораму можно установить в любом удобном для вас месте

Помещение должно хорошо вентилироваться и освещаться, поскольку агрегат относится к категории опасных.
На открытом воздухе электрическое оборудование должно быть защищено от попадания осадков.
Площадка под оборудование должна быть ровная. Если поверхность неровная, рельсовый путь ставят на анкеры.
Рельсовый путь и шина должны располагаться горизонтально.
Пилораму устанавливают на четырех опорных роликах, которые катят ее по направляющим рельсам.
Толщину выпиливаемой доски регулирует вертикальный винт, который при вращении поднимает или опускает тележку с пильным узлом.
Во время работы пилорамы бревно закреплено неподвижно вдоль станины.
Прижимные упоры для поддержки бревна имеют простую и удобную конструкцию: винты прижимают бревно к упорным флажкам.

Как работает пилорама

Распил осуществляется цепной шиной, закрепленной на каретке, движущейся медленно вдоль бревна. Следует учесть, что цепь предназначена для продольного пиления и должна быть острой, чтобы пилить было легче. Если используется цепь для поперечного пиления, ее нужно заточить под другим углом, пригодным для продольного пиления.

Цепная пила, прикрепленная к шине, имеет долгий срок службы, быстро и легко устанавливается. При износе ведущей звездочки ее надо поменять, прежде чем надеть новую цепь.

Перемещение каретки с шиной осуществляется ручным способом. Высоту шины регулируют тоже вручную с помощью специальной ручки на винте. Шину можно поднять или опустить на определенное расстояние для обеспечения требуемой толщины распила.

Натяжение цепи должно быть отрегулировано, за этим постоянно следят во время работы. В носовую звездочку шины организуют постоянное поступление масла из масленки.

Качество распила на шинной пилораме не страдает даже при плохой заточке цепи. Жесткость шины позволяет поддерживать его на отличном уровне, без волнистости и бочкообразности.

Сборка шинной пилорамы своими руками

Сделать свою шинную пилораму нетрудно, хотя и хлопотно. Нужно заготовить соответствующие материалы и инструменты:

схему устройства;
швеллер или рельс;
стальные трубы для патрубков и распорок;
электродвигатель или бензиновый мотор;
шину, ведущую звездочку (можно взять от бензопилы);
сварочное оборудование с электродами;
дрель и режущий инструмент для металла;
вспомогательные материалы: мел, молоток, рулетку.

Вначале сооружается прямоугольный каркас:

по центру каркаса у его основания крепится шина;
крепление должно выдерживать повышенную нагрузку и быть надежным.

Соблюдают определенную последовательность изготовления шинного станка:

Режущий элемент крепится на оси из высокопрочной стали. Для этого используется отверстие, которое имеется на ведомой звездочке.
Благодаря оси пила не может перемещаться в горизонтальном направлении.
Чтобы предотвратить вертикальное смещение, на оси монтируют подшипники с двух сторон непосредственно возле шины.
Подшипники зажимают втулкой, ось приваривают к каркасу.
С другой стороны размещают двигатель и блок контроля за натяжением цепи. Все запчасти можно брать готовые, от бензопилы.
Ведущий барабан закрепляют на валу электромотора и фиксируют продольной шпонкой.
Производят центровку конструкции и надежно фиксируют ее в корпусе.

Двигатель нуждается в особенном внимании. Для исключения сильной вибрации тележка под него должна иметь достаточную жесткость. Ее монтируют из стального листа толщиной 4–6 мм. Для устранения поперечного люфта к тележке крепится упорный уголок.

Установка конструкции на основу

После окончания сборки рабочего агрегата его закрепляют на металлическом каркасе, который тоже можно изготовить своими руками.

Последовательность монтажа каркаса:

Сварить две заготовки буквой П из прочных стальных труб.
Сварить или закрепить болтами верхние части заготовок.
По центру каркаса приварить вертикально 4 патрубка.
На каждом патрубке с внешней стороны проделать углубления на расстоянии 20 мм друг от друга.
Четыре патрубка приварить к рабочему узлу. Они надеваются на патрубки каркаса.

Конструкция обеспечивает распиловочному узлу свободу движения в вертикальном направлении. Для фиксации узла в определенном положении по вертикали требуется установить болты.

Стационарный агрегат

Для стационарного распиловочного агрегата иногда делают бетонное основание.

Можно установить своими руками сцепление. Это промежуточный механизм передачи от двигателя к ведущей шестеренке. Передача осуществляется ремнями, натянутыми на шкивы двигателя и шестеренки. Ремни прижимаются специальными роликами. Такое устройство делает работу пилорамы более эффективным.

Процесс сборки многоэтапный, но сделать своими руками такой агрегат вполне возможно. Установка шинной пилорамы на загородном участке или на даче принесет немало пользы. Ведь с ее помощью можно изготовить большой ассортимент нужных деревянных изделий, а не бегать в поисках дорогостоящего материала по магазинам. Изделие, созданное своими руками, не потребует больших затрат.

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности. В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера. Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.

Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, - на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.

Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.

Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.

Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.

Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора - два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

Цепная пилорама является незаменимым помощником для любого строителя. Без нее не обойдется ни один серьезный ремонт. Особенно этот инструмент актуален для тех, кто живет в частном секторе и часто сталкивается с проблемами строительства и ремонта.

Что такое цепная пилорама?

Принцип действия цепной пилорамы в определенной степени напоминает ленточный аппарат: распиливаемое бревно прочно закреплено, тогда как распил осуществляется за счет пилы. Пила крепится к движущейся каретке. Различие между цепной и ленточной пилорамами состоит только в том, что в данном варианте применяется только цепная пила, а не ленточная.

Главный недостаток цепной пилорамы заключается в более низкой производительности и экономичности в сравнении с ленточными аппаратами. Невзирая на такие минусы, люди пользуются такими станками именно по причине его не высокой стоимости и удобства, а настоящие умельцы и создают цепные пилорамы своими руками. Кто-то хочет сэкономить денег, а кто-то просто сделать станок, в полной мере удовлетворяющий все индивидуальные пожелания мастера.

Цепная пилорама своими руками

Что же нужно для создания цепной пилорамы своими руками? Для начала стоит посмотреть чертежи цепной пилорамы в интернете. Чертежи бывают разные, однако любая такая пилорама состоит из бензопилы, стальной рамы и рельсовых направляющих.

Для того, чтобы создать цепную пилораму нужно прочно закрепить на шину пилы металлическую раму. Промежуток между цепью и рамой будет равен толщине получаемых пиломатериалов. По этой причине нужно заранее решить, какие именно пиломатериалы вам нужны. Кстати, если сделать расстояние между цепью и рамой больше, то можно создавать не только доски, но и брус.

Отличная станина получится из двух стальных швеллеров, длиной по 8 метров, а высотой по 0,14 метра. Кроме этого можно использовать рельсы или же металлические уголки. Нужны заготовки идеально прямой формы. По всей длине швеллеров нужно сделать отверстия диаметром 14-16 миллиметров на расстоянии до 1,5 метров.

По числу этих отверстий нужно сделать из отрезков водопроводной трубы специальные стяжки. Все части крепятся при помощи шпилек с резьбой или болтов.

После этого нужно собрать все составляющие цепной пилорамы в единое устройство и установить на стойки. От габаритов станины зависит число стоек. Самые последние стойки должны находиться на расстоянии не более 1 метра от конца направляющих.

Для придания большей жесткости нужно зафиксировать раскосы.

После этого монтируется подвижная тележка. Ее можно создать из стальной плиты толщиной от 4 до 6 миллиметров, а длиной примерно 0,6 метров. Размер тележки зависит от габаритов электромотора.

Далее можно приступать к подбору прокладок и зажимных пластин для тележки. Элементы должны гарантировать свободное передвижение механизма. Вместе с тем зазор должен получиться минимальным. Стяжку прокладок стоит выполнить с помощью болтов.

Обязательно нужно ликвидировать поперечный люфт, путем монтажа упорного уголка к основе тележки. Тележку можно поставить на подшипники либо ролики. Обратите внимание на то, что подшипники стоит использовать новые, бывшие в употреблении однозначно не подойдут.

Цепь нужно максимально натянуть. Штурвал крепится на одной из втулок боковых звездочек, расположенных по периметру направляющих.

Для того, чтобы создать фиксирующее приспособление для бревна нужно взять трубы диаметром 3 - 4 сантиметра, вставить в них подвижные штанги, входящие в стопор на требуемой высоте винтом М8.

Сверху на штанги крепятся прижимающие детали, длина которых не мене 1,5 см, а также кулачковые зажимы.

После этого можно устанавливать электрический мотор и пилу, диаметр которой равен 1 метр. Выбор бензопилы для домашней пилорамы также не маловажный процесс. Бензопила должна иметь высокую мощность, высокие показатели экономичности. Кроме этого, ее цепь должна быть хорошо заточена. Сделать цепную пилораму собственноручно не сложно. Но, помните, что кроме создания аппарата, важно гарантировать безопасную эксплуатацию.

Именно таким образом создаются "домашние" цепные пилорамы. Видео процесса изготовления такой пилорамы представлено ниже.

Безопасность при работе

Имея высокую производительность, пилорамы являются источниками повышенного производственного травматизма. Многие люди слышали ужасные рассказы на тему «отвернул голову, а пальца на руке уже нет». Подобных историй много и все они реальны.

Самый надежный метод уменьшения числа травм и аварий во время пользования таким оборудованием - скрупулезное соблюдение всех правил техники безопасности. Перед началом работы нужно детально ознакомиться с принципами работы и инструкциями по эксплуатации такого устройства, а также с правилами пожранной безопасности.

Наивысший уровень безопасности достигается тогда, когда пилорама оснащена системой реверсивной подачи за счет своей конструкции.

Цепные пилорамы, видео

При строительстве деревянного дома, бани или хозяйственных построек намного выгоднее распиливать брёвна самостоятельно, изготавливая из них доски требуемой длины и ширины. Для этих целей требуется специальная пильная установка. Оборудование заводской сборки имеет большую производительность и высокое качество, но при этом стоит неприлично дорого. Целесообразнее и экономнее собрать мини-пилораму своими руками, купив для неё минимум расходников.

Инструменты, необходимые для изготовления пилорамы

Для изготовления пилорамы своими руками понадобится не много инструментов и материалов. Каркас конструкции делают преимущественно металлическим, так как он более устойчив к влиянию окружающей среды и износу, особенно если самодельная мини-пилорама предназначена для эксплуатации под открытым небом. В исключительных случаях может применяться и дерево.

Для работы понадобятся:

Сварочный аппарат и комплектующие к нему.
Болгарка, дрель и прочие инструменты.

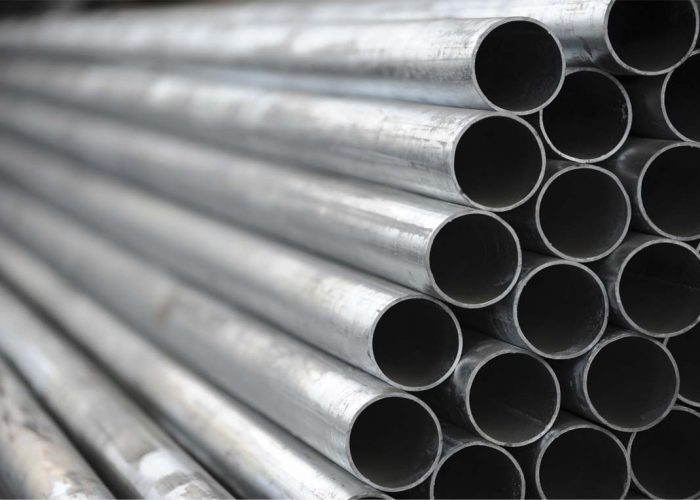

Материал для каркаса каретки и направляющих – труба, уголок или П-образный профиль.
Дисковая пила, бензопила или электропила, что зависит от выбора вида самодельной мини-пилорамы.
Электрический или бензиновый двигатель и пильные материалы (если пила собирается вручную).
Ролики, для движения каретки по направляющим и подшипники для них.
Для сборки устройства регулировки уровня распила – домкраты, винты, гайки, ручки и прочие элементы для подъёма и крепления.
Для монтажа фиксирующего брёвна устройства – металлический профиль, швеллер, трубы, болты для упоров, фиксаторы с зубьями (для краёв).
Дополнительные элементы – шкивы, ремни привода, валы, звёздочки, цепи, тросик или шнур, гвозди, шурупы и другие.

Точный набор инструментов и расходников зависит от выбора её вида, а также от метода монтирования тех или иных устройств – фиксирующего для брёвен, регулирующего толщину будущей доски, передвижного и других. Вариантов сборки много. Каждый мастер монтирует их на своё усмотрение и исходя из имеющихся под рукой деталей.

Подготовительный этап

Процесс изготовления шинной или дисковой пильной мини-установки гораздо менее трудоёмкий, чем при создании самодельной ленточной пилорамы, но всё равно нужно учесть множество факторов:

Вес и размер брёвен, обрабатываемых на самодельной мини-пилораме, влияет на длину направляющих и толщину металлических комплектующих.
Для тяжёлой и большой древесины необходимо предусмотреть погрузочный механизм или наклонную платформу для закатывания.
Высота самодельной мини-пилорамы должна быть подобрана индивидуально для удобства мастера и снижения нагрузок на его спину.
Все элементы пильной конструкции должны быть надёжно закреплены так, чтобы отсутствовала какая-либо вибрация.
Удобнее в использовании и функциональнее мобильная пилорама, но для неё необходимо дополнительно предусмотреть способ перемещения.
Двигатель лучше выбирать трёхфазный, мощностью минимум 3 кВт.
Древесина должна фиксироваться так, чтобы в процессе обработки она не «играла», иначе распил получится кривой.

Нюансы рабочего процесса

Для изготовления шинной пилы необходимо учесть:

При выборе длины шины с цепью и мощности двигателя надо учитывать диаметр кругляка для распиливания – чем больше, тем длиннее и мощнее.
Мощность пилы напрямую влияет на сложность процесса производства – чем мощнее оборудование, тем быстрее и легче распил.
Использование электричества для питания установки гораздо выгоднее и экономнее, чем применение бензиновых двигателей.
Цепь следует выбирать ту, что предназначена для продольного пиления (оптимально 3*8).
Обычных цепей хватает ненадолго, чтобы уменьшить затраты на их замену рекомендуется приобретать твердосплавные разновидности.

Перед сборкой дисковой пилы учитывается:

Диаметр выбранного дискового режущего полотна напрямую влияет на трудоёмкость и скорость распиливания – чем больше, тем легче и быстрее.
Пилорама может выполняться в 2 вариациях – с ручной подачей древесины на дисковую пилу или с движением пилы вдоль неподвижного кругляка.
Двигатель должен быть установлен максимально далеко от места распиливания.

Прежде чем начать сборку, необходимо определиться с видом самодельной пильной мини-установки, её размерами, конструктивными особенностями и требуемой производительностью. Следующий шаг – подготовка всего необходимого (ориентироваться нужно по чертежу). Только после выполнения описанных действий можно приступить непосредственно к монтажу.

Пошаговая инструкция изготовления пилорамы

Процесс изготовления каждого вида самодельной пилорамы имеет много общих этапов, но всё-таки сильно отличается. Поэтому важно рассмотреть пошагово весь алгоритм для шинной и дисковой мини-пилки в отдельности.

Сборка самодельной шинной пилорамы

Для изготовления шинной мини-пилорамы понадобится электрический или бензиновый двигатель и цепная пила. Проще использовать готовую электрическую или бензопилу, но брать необходимо мощные профессиональные модели.

Процесс монтажа включает в себя следующие этапы:

Выполняется каркас из профиля или швеллера, состоящий из направляющих и установки для фиксации брёвен (потребуется сварка и болгарка).
Изготавливается каретка на роликах (не менее 4), которая предназначается для перемещения пилы вдоль кругляка.
Для движения каретки требуется предусмотреть ручной привод (приводное колесико и вороток колодца или другой).
Подготавливается каркас для установки пилы, который должен быть подвижным, чтобы можно было поднимать и опускать уровень распила.
Подъёмным может быть механизм фиксации брёвен (используются домкраты), в этом случае пила делается неподвижной.
Монтируется наклонная платформа для закатывания кругляков на устройство фиксации или подъёмник.
Устанавливается, надёжно закрепляется и настраивается готовая или сборная пила.
Проводится закрепление деталей – подтягивание болтов и установка поддерживающих уголков для исключения биения и вибрации.
Осуществляется проверка работоспособности пилки на холостом ходу.

Сборка самодельной дисковой пилорамы

Чтобы самостоятельно собрать дисковую пилораму, необходимо следовать одному из приведённых ниже алгоритмов.

Подача бревна на диск:

Посредством сварки изготавливается надёжная металлическая рама.
На раму устанавливается плита с прорезью под диск (металлическая, иногда деревянная).
Зазор между плитой и диском должен быть минимальный.
Под плитой устанавливается двигатель, соединённый с валом пилы через повышающий обороты шкив.

Движение диска вдоль бревна:

Монтируется устройство для крепления бревна в неподвижном состоянии, параллельно которому устанавливаются рельсы.
Изготавливается металлическая тележка с роликами или колёсами для движения по рельсам.
На тележку ставится двигатель, 2 шкива и диск.
Диск выступает за край тележки и между ними имеется небольшой зазор.
Шкивы выполняют функцию ременного привода, один соединён с двигателем, а другой - с валом диска.
Для регулирования толщины доски подготавливается домкрат, выдвигающий диск вперёд или возвращающий его в исходное положение.
На ручке тележки крепится кнопка пуска.

Дисковая пильная установка может собираться и аналогично шинной, с той разницей, что вместо цепной пилы на каретку устанавливается диск.
